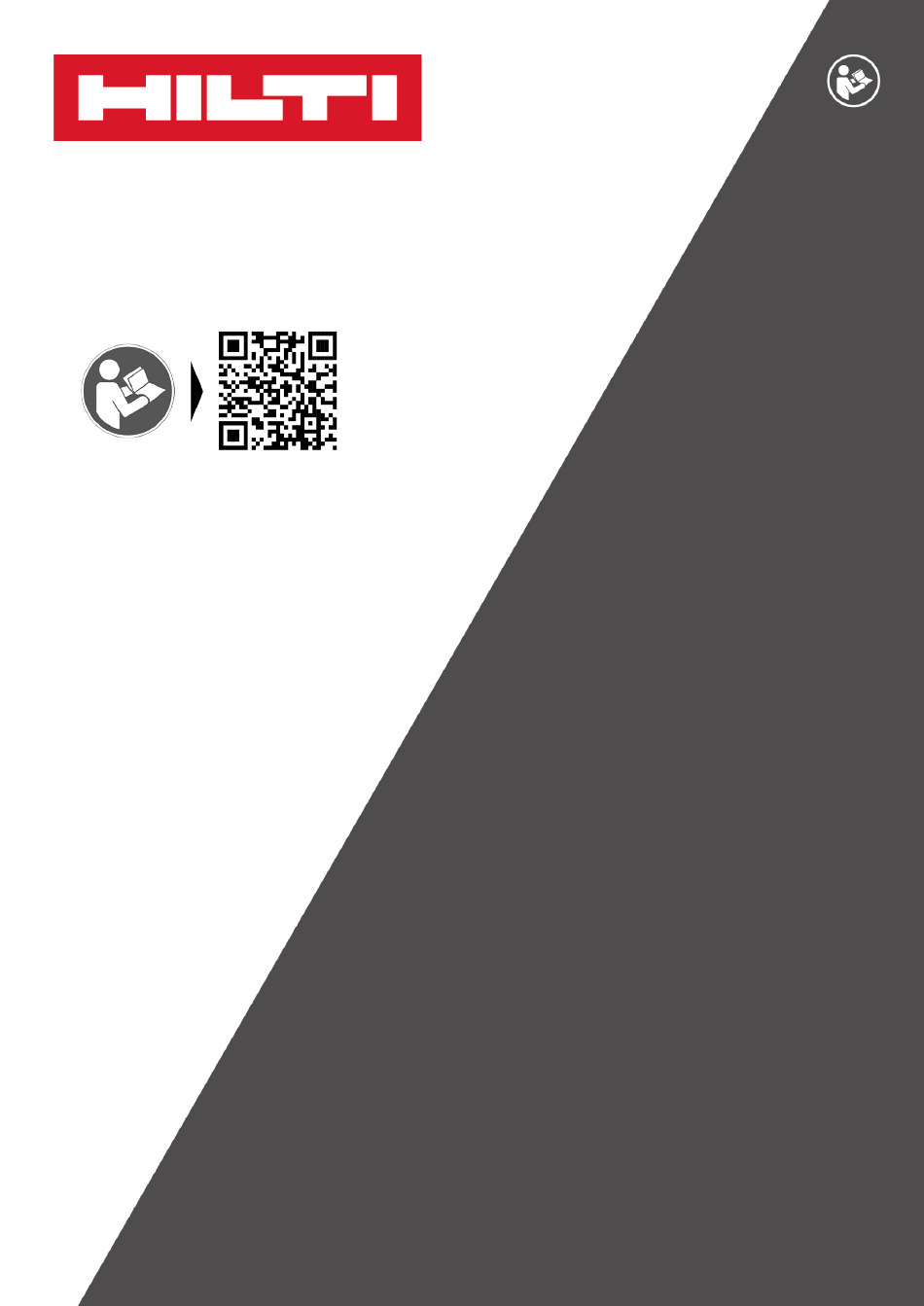

- Page 1 English Français Español NPR 32 XL-22 (02) Português...
- Page 5 The accompanying documentation corresponds to the current state of the art at the time of printing. Please always check for the latest version on the product’s page on Hilti’s website. To do this, follow the link or scan the QR code in this documentation, marked with the symbol •...
- Page 6 Direct current (DC) Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Li-ion battery Never use the battery as a striking tool. Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way.
- Page 7 Keep the air vents clear at all times. Risk of burn injuries due to blocked air vents. ▶ If you notice oil escaping, cease working with the tool and consult Hilti Service. Immediately remove the leaked oil. ▶ Check that the locking pin is pushed in all the way and securely engaged.
- Page 8 Observe the special guidelines applicable to the transport, storage and use of lithium-ion batteries. Read the instructions on safety and use of Hilti Li-ion batteries that you can access by scanning the QR code at the end of these operating instructions.
- Page 9 The Li-ion battery and the product in which it is inserted are not compatible. Consult Hilti Service. One (1) LED quick-flashes red The Li-ion battery is locked and cannot be used. Consult Hilti Ser- vice. Indicators showing the battery's state of health To check the battery's state of health, press the release button and hold it down for longer than three seconds.
- Page 10 Storage temperature −4 ℉ … 104 ℉ (−20 ℃ … 40 ℃) Battery charging starting temperature 14 ℉ … 113 ℉ (−10 ℃ … 45 ℃) Preparations at the workplace WARNING Risk of injury by inadvertent starting! ▶ Before inserting the battery, make sure that the product is switched off. ▶...
- Page 11 Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only the Hilti tool tether #2261971. ▶ Use the loop to secure the tool tether to the product as shown in the illustration. Check that it holds securely.
- Page 12 ▶ Secure the carabiner to a load-bearing structure. Check that the carabiner holds securely. Comply with the operating instructions of the Hilti tool tether. Operation DANGER Electric shock hazard! Working in adverse outdoor conditions can cause electric shocks and/or short circuits.
- Page 13 If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service.
- Page 14 La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole •...
- Page 15 Le produit prend en charge la transmission de données sans fil qui est compatible avec les plates-formes iOS et An- droid. Courant continu Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Ne jamais utiliser l'accu comme outil de percussion.
- Page 16 Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables.
- Page 17 Gardez toujours les ouïes d'aération dégagées. Risque de brûlures si les ouïes d'aération sont couvertes. ▶ En cas de détection d'une fuite d'huile, ne plus utiliser l'outil et contacter le S.A.V. Hilti. Éliminer immédiatement l'huile épandue. ▶ S'assurer que la goupille de verrouillage est complètement insérée et bien encliquetée.
- Page 18 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
- Page 19 Amener le produit et l'accu à la température de travail recomman- dée et ne pas surcharger le produit pendant son utilisation. Si le message ne disparaît pas, s'adresser au S.A.V. Hilti. Une (1) DEL est allumée en jaune L'accu Li-Ion ainsi que le produit connecté ne sont pas compatibles.
- Page 20 Température de stockage −4 ℉ … 104 ℉ (−20 ℃ … 40 ℃) Température de l'accu au début de la charge 14 ℉ … 113 ℉ (−10 ℃ … 45 ℃) Préparatifs AVERTISSEMENT Risque de blessures du fait d'une mise en marche inopinée ! ▶...
- Page 21 Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la longe porte-outil Hilti #2261971. ▶ Fixer la longe porte-outil au produit avec la boucle, comme illustré. Vérifier qu'elle tient bien.
- Page 22 ▶ Fixer le mousqueton à une structure porteuse. Vérifier que le mousqueton tient bien. Respecter le mode d'emploi de la longe porte-outil Hilti. Utilisation DANGER Risque d'électrocution ! Travailler dans des conditions extérieures défavorables peut provoquer des chocs électriques et/ou des courts-circuits.
- Page 23 ▶ Un entretien est nécessaire au bout de 15 000 cycles ou de 1 an et doit être effectué par un Hilti Service Center agrée. Un entretien régulier négligé peut entraîner des risques importants pour la sécurité de l'opérateur et/ou des accouplements sertis défectueux.
- Page 24 La documentación adjunta corresponde al estado actual de la técnica en el momento de la impresión. Compruebe siempre la última versión en la página del producto de la página web de Hilti. Para ello siga el enlace o escanee el código QR que figura en esta documentación y que se indica con el símbolo...
- Page 25 Peligro de aplastamiento. El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android. Corriente continua Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
- Page 26 Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos correspondien- tes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves.
- Page 27 Mantenga siempre las rejillas de ventilación despejadas. Riesgo de quemaduras debido a rejillas de ventilación cubiertas. ▶ Si advierte que sale aceite, deje de utilizar la herramienta y póngase en contacto con el Servicio Técnico de Hilti. Elimine inmediatamente el aceite derramado.
- Page 28 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
- Page 29 Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. Visualización del estado de carga y de los mensajes de error ADVERTENCIA Riesgo de lesiones por la caída de la batería ▶...
- Page 30 Temperatura ambiente en funcionamiento 1 ℉ … 140 ℉ (−17 ℃ … 60 ℃) Temperatura de almacenamiento −4 ℉ … 104 ℉ (−20 ℃ … 40 ℃) Temperatura de la batería al comenzar la carga 14 ℉ … 113 ℉ (−10 ℃...
- Page 31 Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños. Tenga en cuenta las directivas nacionales para trabajos en altura. Para este producto, utilice únicamente como protección frente a caídas la cuerda de amarre para herramientas Hilti #2261971. ▶...
- Page 32 ▶ Fije el mosquetón a una estructura portante. Compruebe que el mosquetón quede fijado de forma segura. Tenga en cuenta el manual de instrucciones de la cuerda de amarre para herramientas Hilti. Manejo PELIGRO ¡Peligro de descarga eléctrica! Los trabajos en condiciones exteriores adversas puede provocar descargas eléctricas o cortocircuitos.
- Page 33 ▶ El mantenimiento es necesario después de 15 000 ciclos o 1 año y lo debe realizar un Hilti Service Center autorizado. Si no se realiza un mantenimiento periódico, esto puede representar graves riesgos para la seguridad del operario y/o un prensado incorrecto.
- Page 34 En caso de producirse una avería, compruebe el indicador de estado de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti.
- Page 35 O produto suporta a transmissão de dados sem fios, que é compatível com plataformas iOS e Android. Corrente contínua Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.
- Page 36 Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência.
- Page 37 Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas. ▶ Se notar que sai óleo, não continue a utilizar a ferramenta e dirija-se ao Centro de Assistência Técnica Hilti. Elimine imediatamente o óleo a sair.
- Page 38 Destina-se ao aperto de bocais para a união de tubos compostos, de aço e de cobre (Cu). • Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
- Page 39 Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. Indicações relativas ao estado de carga e mensagens de erro AVISO Risco de ferimentos devido à...
- Page 40 Bateria Tensão de serviço da bateria 21,6 V Consultar o fim deste manual de instruções Peso da bateria Temperatura ambiente durante o funcionamento 1 ℉ … 140 ℉ (−17 ℃ … 60 ℃) Temperatura de armazenagem −4 ℉ … 104 ℉ (−20 ℃...
- Page 41 Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos. Observe as directivas nacionais para trabalhos em altura. Utilize exclusivamente o cabo de segurança para ferramentas Hilti #2261971 como protecção anti-queda para este produto. *2321728*...
- Page 42 Fixe o cabo de segurança para ferramentas ao produto com o laço como ilustrado na imagem. Verifique se está bem apertado. ▶ Fixe o mosquetão a uma estrutura de suporte. Verifique se o mosquetão está bem apertado. Observe o manual de instruções do cabo de segurança para ferramentas Hilti. Utilização PERIGO Risco de choque eléctrico! Trabalhos em condições exteriores adversas pode causar choques eléctricos e/ou curto-circuitos.
- Page 43 ▶ É necessário efetuar uma manutenção após 15000 ciclos ou 1 ano e esta tem de ser efetuada por um Hilti Service Center autorizado. Negligenciar a manutenção regular pode levar a sérios riscos de segurança para o operador e/ou a apertos incorretos.
- Page 44 ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados.
- Page 48 *2321728* 2321728 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20241105...
