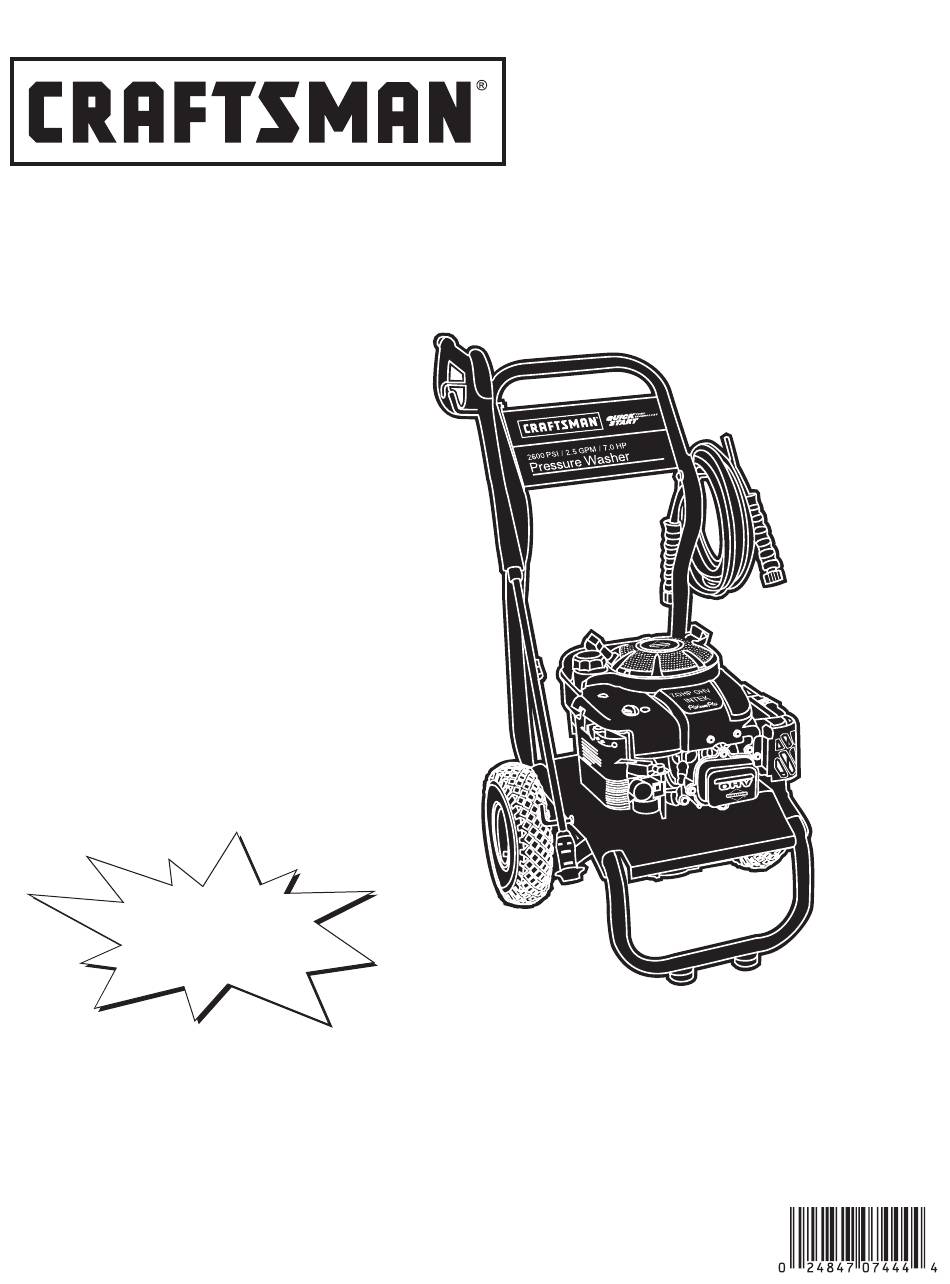

Owner's Manual
HIGH PRESSURE WASHER
7.0 HORSEPOWER
2600 PSI
2.5 GPM
Model No. 580.752601
PRESSURE WASHER
CUSTOMER HELPLINE
1 - 8 0 0 - 2 2 2 - 3 1 3 6
HOURS: Mon. - Fri. 8 a.m. to 5 p.m. (CT)
CAUTION:
Before using this product,
read this manual and follow all Safety
Rules and Operating Instructions.
SEARS, ROEBUCK and CO., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.sears.com/craftsman
Part No. 193942 Draft 0 (10/16/2003)
• Safety
• Assembly
• Operation
• Maintenance
• Parts
• Español

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 580.752601 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Craftsman 580.752601

Summary of Contents for Craftsman 580.752601

  • Page 1 CAUTION: Before using this product, • Parts read this manual and follow all Safety • Español Rules and Operating Instructions. SEARS, ROEBUCK and CO., Hoffman Estates, IL 60179 U.S.A. Visit our Craftsman website: www.sears.com/craftsman Part No. 193942 Draft 0 (10/16/2003)

  • Page 2: Table Of Contents

    LIMITED WARRANTY ON CRAFTSMAN PRESSURE WASHER For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and workmanship.
  • Page 3 In the State of California a spark arrester is required WARNING by law (Section 4442 of the California Public Fuel and its vapors are extremely Resources Code). Other states may have similar laws. flammable and explosive. Federal laws apply on federal lands. If you equip the Fire or explosion can cause severe burns or muffler with a spark arrester, it must be maintained in death.
  • Page 4 WARNING CAUTION A pressure washer produces a high pressure spray Starter and other rotating parts can entangle which increases risk of injury and damage to unit. hands, hair, clothing, or accessories. • DO NOT secure spray gun in open position. •...

  • Page 5: Know Your Pressure Washer

    KNOW YOUR PRESSURE WASHER Read the owner’s manual and safety rules before operating your pressure washer. Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. Spray Gun Model Data Decal Nozzle Extension...

  • Page 6: Assembly

    Add Engine Oil WASHER IMPORTANT: Any attempt to crank or start the engine Your Craftsman high pressure washer was mostly before it has been properly serviced with the assembled at the factory. However, you will need to recommended oil may result in an engine failure.

  • Page 7: Connect Hose And Water Supply To Pump

    1. Choose a viscosity according to table below. 3. Slowly add fuel to fuel tank. Use a funnel to prevent spillage. Fill tank to about 1.5” below top of the filler neck. Tank 5W-30, 10W-30 Synthetic 5W-30, 10W-30 Fuel °F °C STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE * The use of multi-viscosity oils (5W-30, 10W-30, etc.)

  • Page 8: Checklist Before Starting Engine

    3. Before connecting garden hose to water inlet, WARNING inspect inlet screen. Clean screen if it contains debris or have it replaced if damaged. Refer to High pressure spray can cause paint chips section “O-Ring Maintenance” if inlet screen is or other particles to become airborne.

  • Page 9: Operation

    OPERATION HOW TO USE YOUR PRESSURE 8. Engage safety latch to spray gun trigger. WASHER If you have any problems operating your pressure Safety Latch washer, please call the pressure washer helpline at 1-800-222-3136. To Start Your Pressure Washer 9. Move throttle lever to “Fast” position, shown here To start your engine-powered pressure washer for the as a rabbit.

  • Page 10: How To Stop Your Pressure Washer

    How to Stop Your Pressure Washer 3. Twisting nozzle adjusts spray pattern from a narrow pattern to a fan pattern. • Move throttle lever on engine to “Stop” position. • Squeeze trigger on the spray gun to relieve pressure in the hose. NOTE: A small amount of water will squirt out when you release the pressure.

  • Page 11: Pressure Washer Rinsing

    6. Apply detergent to a dry surface, starting from 3. Apply a high pressure spray to a small area, then bottom and working up. check surface for damage. If no damage is found, it is okay to continue cleaning. 7. Allow detergent to “soak in” for 3-5 minutes before rinsing.

  • Page 12: Maintenance

    MAINTENANCE OWNER’S RESPONSIBILITIES Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below. MAINTENANCE SCHEDULE HOURLY OPERATING FILL IN DATES AS YOU COMPLETE SERVICE DATES REGULAR SERVICE INTERVAL Every 50 Every 100 Before MAINTENANCE TASK...

  • Page 13: Before Each Use

    BEFORE EACH USE 2. Place in-line filter screen into threaded end of nozzle extension. Direction does not matter. Push • Check engine oil level. screen in with eraser end of pencil until it rests flat • Check water inlet screen for damage. at bottom of opening.

  • Page 14: Pump Maintenance

    Pump Maintenance 4. Use a small paper clip to free any foreign material clogging or restricting orifice. Changing Pump Oil Change oil every 50 hours or once yearly, whichever occurs first. NOTE: You must purchase a premeasured bottle of pump oil, item number 190585GS, by calling 1-800-366-PART or online at www.sears.com.

  • Page 15: Engine Maintenance

    ENGINE MAINTENANCE 5. Wipe dipstick clean, insert it into oil fill hole and tighten securely, remove dipstick. Add Checking Oil Level recommended oil up to “Full” mark on dipstick. Pour slowly. Wipe dipstick clean each time oil Oil level should be checked prior to each use or at level is checked.

  • Page 16: Service Spark Plug

    Service Spark Plug 6. Install spark plug, tighten securely. NOTE: You can purchase a new spark plug by calling Service the spark plug every 100 hours of operation or 1-800-366-PART. yearly, whichever occurs first. WARNING Carburetor If you think your carburetor needs adjusting, see your nearest Sears service center.

  • Page 17: Storage

    STORAGE AFTER EACH USE WINTER STORAGE Water should not remain in the unit for long periods of CAUTION time. Sediments or minerals can deposit on pump parts and “freeze” pump action. Follow these You must protect your unit from freezing temperatures. procedures after every use: •...

  • Page 18: Long Term Storage

    LONG TERM STORAGE Protect Pump To protect the pump use Sears pump saver to prevent If you do not plan to use the pressure washer for more freeze damage and lubricate pistons and seals. than 30 days, you must prepare the engine and pump for long term storage.

  • Page 19: Troubleshooting

    TROUBLESHOOTING Problem Cause Correction 1. Nozzle in low pressure mode. 1. Pull nozzle backward for high pressure mode. 2. Water inlet is blocked. 2. Clear inlet. 3. Inadequate water supply. 3. Provide adequate water flow. 4. Inlet hose is kinked or leaking. 4.

  • Page 20: Replacement Parts

    PARTS CRAFTSMAN 2600 PSI Pressure Washer 580.752601 Main Unit — Exploded View and Parts List Item Part # Description Item Part # Description 192393GS BASE 11 94804GS ORIFICE E191886GS HANDLE 12 21783GS VALVE, Thermal Relief 192205GS ASSY, Billboard/Decal 13 B3263GS...

  • Page 21: Pump - Exploded View And Parts List

    CRAFTSMAN 2600 PSI Pressure Washer 580.752601 Pump — Exploded View and Parts List Item Part # Description Item Part # Description 19 190571GS CAP, Oil 193806GS KIT, CHECK VALVES 28 190574GS MANIFOLD 190592GS KIT, INLET CHECK 45 190578GS 190593GS KIT, CHEMICAL INJECTION...
  • Page 22 ENGINE, 7 HP, Briggs and Stratton, 12F612 – Exploded View...
  • Page 23 ENGINE, 7 HP, Briggs and Stratton, 12F612 – Exploded View...
  • Page 24 ENGINE, 7 HP, Briggs and Stratton, 12F612 – Exploded View...
  • Page 25 ENGINE, 7 HP, Briggs and Stratton, 12F612 – Parts List Item Part # Description Item Part # Description 697893 Cylinder Assembly 332 690662 Nut (Flywheel) 399269 Bushing/Seal Kit (Magneto Side) 333 802574 Armature-Magneto 299819 Oil Seal 334 691061 Screw (Magneto Armature) 498983 Engine Sump 337 692051...

  • Page 26: Emission Control Warranty

    EMISSION CONTROL WARRANTY STATEMENT Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S.EPA) Emission Control System Warranty Statement (Owner's Defect Warranty Rights and Obligations) EMISSION CONTROL WARRANTY COVERAGE IS a.
  • Page 27 NOTES...

  • Page 28: Español

    Durante un año a partir de la fecha de compra, Sears reparará, sin cargo alguno, cualquier defecto en material y mano de obra, siempre y cuando esta máquina lavadora de alta presión Craftsman haya sido mantenida y puesta en funcionamiento de acuerdo a las instrucciones suministradas en el manual del propietario.
  • Page 29 En el estado de California es obligatorio, según la ley, el uso ADVERTENCIA de apagachispas (Sección 4442 del Código de Recursos Públicos de California). Otros estados pueden tener leyes La gasolina y sus vapores son extremadamente similares. Las leyes federales se aplican en tierras inflamables y explosivos.
  • Page 30 ADVERTENCIA PRECAUCIÓN El lavadora de presión produce un rocío alto de la El arrancador y otras piezas que rotan pueden presión cuál riesgo de aumentos de la herida y dañe a la enredar las manos, el pelo, la ropa, o los unidad.
  • Page 31 CONOZCA SU MAQUINA LAVADORA DE ALTA PRESION Lea el manual del propietario y las reglas de seguridad antes de poner en marcha su máquina lavadora a presión. Compare las ilustraciones con su máquina lavadora a presión para familiarizarse con las ubicaciones de los diferentes controles y ajustes.

  • Page 32: Montaje

    LAVADORA A PRESION recomendado puede resultar en falla del motor. La gran mayoría de su máquina lavadora a presión Craftsman NOTA: Cuando agregue aceite al compartimiento del motor, ha sido ensamblada en la fábrica. Sin embargo, usted deberá...

  • Page 33: Conecte La Manguera Y El Suministro De Agua A La Bomba

    ** Si utiliza aceite SAE 30 en temperaturas inferiores a los • Agregue lentamente gasolina regular "SIN PLOMO" al 40ºF (4ºC), ocasionará que el arranque sea más difícil e tanque de combustible. Use un embudo para evitar que incluso que se desbiele el motor debido a su inadecuada se derrame.
  • Page 34 Antes de que conecte la manguera de jardín a la ADVERTENCIA entrada de agua, inspeccione el colador de la entrada. Limpie el colador si tiene residuos o solicite su El rociado de alta presión puede hacer que remplazo si está dañado. Refiérase a la sección partículas pequeñas de pintura u otras partículas “Mantenimiento de los Anillos 'O'”...

  • Page 35: Operacion

    OPERACION CÓMO USAR SU MÁQUINA Mueva el control de la válvula de admisión a la posición "Rápido" ("Fast"), que se distingue con la figura de un LAVADORA A PRESIÓN conejo. Si tiene problemas operando su máquina lavadora a presión, por favor llame a la línea de ayuda para máquinas lavadoras a presión al 1-800-222-3136.

  • Page 36: Cómo Usar La Boquilla Ajustable

    Cómo Usar la Boquilla Ajustable El patrón de rociado se ajusta de un patrón angosto a un patrón en abanico girando la boquilla. Usted ya debe saber como darle ARRANQUE a su máquina lavadora a presión y como DETENERLA. La información de esta sección le dirá...

  • Page 37: Sistema De Enfriamiento Automático (Alivio Térmico)

    Mueva la boquilla ajustable hacia adelante para obtener ADVERTENCIA el modo de baja presión. El detergente no puede ser aplicado si tiene la boquilla en la posición de alta presión. El rociado de la alta presión podría hacerlo caer si está muy cerca de la superficie de limpieza. Asegúrese que la manguera de jardín esté...

  • Page 38: Mantenimiento

    MANTENIMIENTO RESPONSABILIDADES DEL PROPIETARIO Siga el programa de mantenimiento según el número de horas o según el calendario, lo que suceda primero. Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuación. CALENDARIO DE MANTENIMIENTO INTERVALO DE ANOTE LAS FECHAS CONFORME...

  • Page 39: Antes De Cada Uso

    ANTES DE CADA USO 2. Coloque el colador del filtro en línea en el extremo con rosca de la extensión para boquillas. Su dirección NO • Revise el nivel de aceite del motor. importa. Coloque el colador ejerciendo presión con el •...

  • Page 40: Mantenimiento De La Bomba

    Mantenimiento de la Bomba Quite el en el filtro de la línea del otro fin de la extensión de boquilla. Cambio del aceite de la bomba Use un pequeño sujeta papeles para liberar cualquier material extraño que esté tapando la boquilla. Cambie el aceite cada 50 horas o una vez al año, lo que suceda antes.

  • Page 41: Mantenimiento Del Motor

    MANTENIMIENTO DEL MOTOR Servicio del Depurador de Aire Su motor no funcionará adecuadamente y puede dañarse si Revisión del Nivel del Aceite usted lo hace funcionar con un depurador de aire sucio. El nivel del aceite deberá ser revisado antes de cada uso o Suministre servicio al depurador de aire una vez cada 100 horas al menos cada 5 horas de operación.
  • Page 42 Carburador • Limpie el área alrededor de la bujía y retírela. Retire y revise la bujía. Si usted cree que su carburador necesita ajuste, visite su centro de servicio Sears más cercano. El funcionamiento Para el uso del reemplazo o el bujía uniforme de la del motor podría resultar afectado a altitudes por encima de chispa de reóstato, el Champion RC12YC o el bujía 7000 pies.

  • Page 43: Almacenamiento

    ALMACENAMIENTO DESPUES DE CADA USO ALMACENAMIENTO PARA INVIERNO No deberá haber agua en la unidad por largos períodos de tiempo. Los sedimentos de minerales se pueden depositar PRECAUCIÓN en partes de la bomba y “congelar” su funcionamiento. Lleve a cabo estos procedimientos después de cada uso: Usted deberá...

  • Page 44: Almacenamiento Prolongado

    ALMACENAMIENTO PROLONGADO Aceite el Diámetro Interior del Cilindro • Retire la bujía. Rocíe aproximadamente 1 onza de aceite Si usted no planea usar la máquina lavadora a presión por limpio para motor dentro del cilindro. Cubra el orificio de más de 30 días, deberá preparar el motor para un la bujía con un trapo.

  • Page 45: Reparacion De Daños Repuestos

    REPARACION DE DAÑOS Problema Causa Solución La boquilla está en el modo de baja Mueva la boquilla hacia atrás para el presión. modo de alta presión. La entrada de agua está bloqueada. Limpie la entrada. Suministro de agua inadecuado. Proporcione flujo de agua adecuado. La manguera de entrada está...

  • Page 46: Garantía Del Sistema De Control De Emisiones

    GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre el Aire de California, CARB, por sus siglas en inglés) y United States Environmental Protection Agency (Agencia de Protección Ambiental de EE.UU.
  • Page 47 NOTAS...
