CORDLESS ANGLE GRINDER with brushless engine
PREMIUM HD
0503KWAG1801
Art.No 45000
INSTRUCTION MANUAL
This instruction manual is issued by the manufacturer: KINPOW TRADING Co Ltd, NINGBO, 8F, BUILDING 9,
CHINA
Importer for Bulgaria: "VALERII S & M GROUP" AD, Sofia, №44 "Botevgradsko shose" blvd Tel. :02/ 942 34
00, Fax: +359 2 942 34 40, www.valerii.com
Advertisement
Table of Contents
Related Manuals for VALERII S&M GROUP PREMIUM HD 0503KWAG1801
Summary of Contents for VALERII S&M GROUP PREMIUM HD 0503KWAG1801

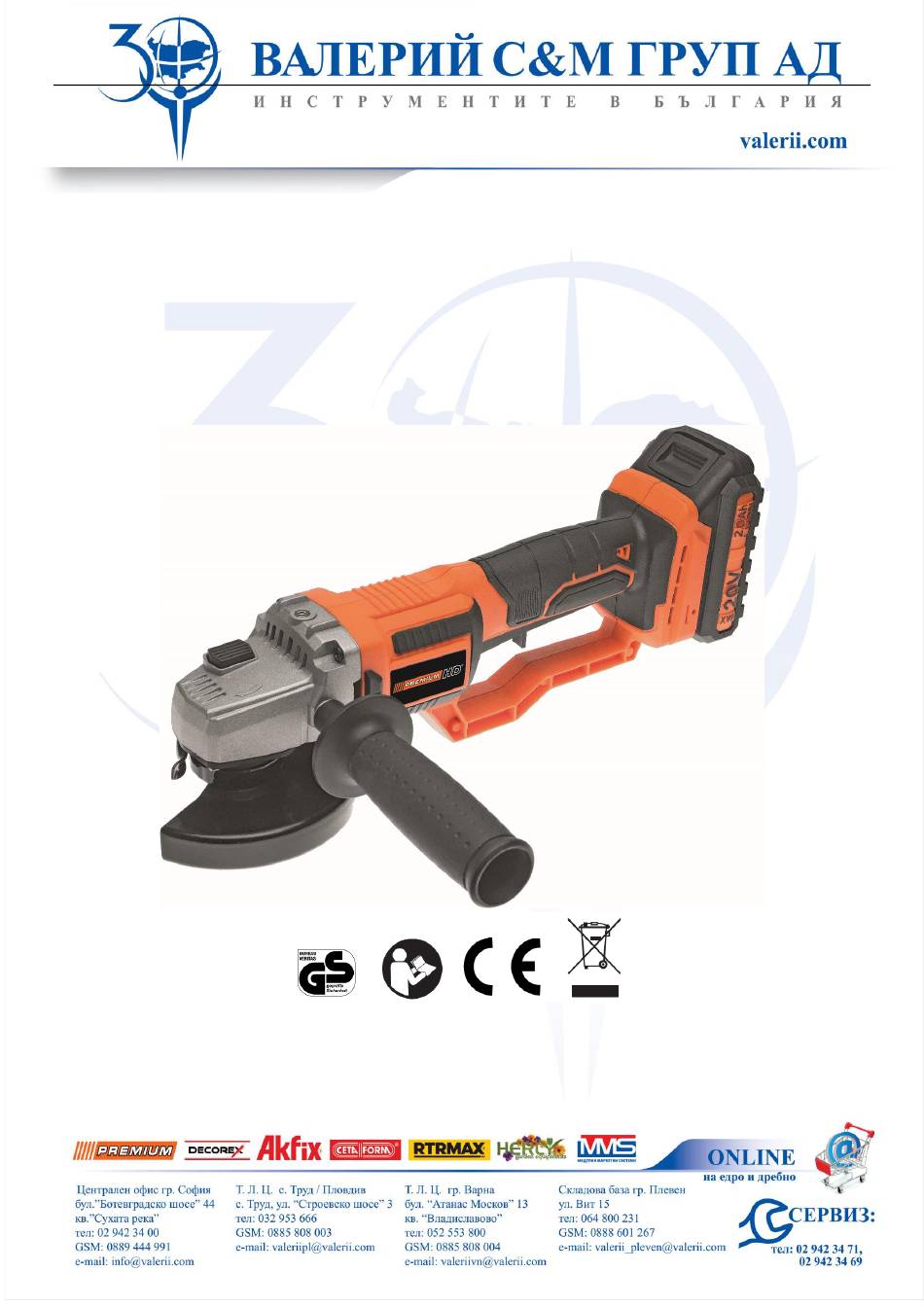

- Page 1 CORDLESS ANGLE GRINDER with brushless engine PREMIUM HD 0503KWAG1801 Art.No 45000 INSTRUCTION MANUAL This instruction manual is issued by the manufacturer: KINPOW TRADING Co Ltd, NINGBO, 8F, BUILDING 9, CHINA Importer for Bulgaria: "VALERII S & M GROUP" AD, Sofia, №44 “Botevgradsko shose" blvd Tel. :02/ 942 34 00, Fax: +359 2 942 34 40, www.valerii.com...
-
Page 3: Package Content List
1. APPLICATION This machine is developed for grinding and roughing of metal and stone. With help of the correct accessories the machine can also be used for brushing and sanding. Not suitable for professional use. WARNING! Read this manual and general safety instructions carefully before using the appliance, for your own safety. -
Page 4: General Power Tool Safety Warnings
▪ Remove all packaging materials. ▪ Remove remaining packing and package inserts (if included). ▪ Check that the package contents are complete. ▪ Check the appliance, the power cord, the power plug and all accessories for transportation damage. ▪ Keep the packing materials as far as possible till the end of the warranty period. Dispose it into your local waste disposal system afterwards. -
Page 5: Working Area
Read all safety warnings and instructions. Failure to heed warnings and follow instructions may result in electric shock, fire and/or serious injury. Keep safety warnings and instructions for future reference. The term "power tool" in the safety warnings refers to your mains- operated (corded) power tool or battery- operated (cordless) power tool. 5.1. - Page 6 ▪ Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from the power tool. Loose clothes, jewellery or long hair can become entangled in the moving parts. ▪ If there are devices for connecting dust extraction and collection facilities, please ensure that they are attached and used correctly.
-
Page 7: Additional Safety Instructions For Batteries And Chargers
▪ Before use, inspect the grinding disc for any damage. Do not use grinding discs which are cracked, ripped or otherwise damaged. ▪ Before use, let the machine run idle for 30 seconds. ▪ Immediately switch off the machine in case of abnormal vibrations or occurrence of another defect. Carefully inspect the machine and grinding disc before switching the machine on again. -
Page 8: Charging The Battery
Fire hazard! Avoid short-circuiting the contacts of a detached battery. Do not incinerate the battery. 7.2 Chargers ▪ Never attempt to charge non-rechargeable batteries. ▪ Have defective cords replaced immediately. ▪ Do not expose to water. ▪ Do not open the charger. ▪... -
Page 9: Replacing The Grinding Disc
Loosen the clip of the protective guard by pulling lock lever of protective guard outward. Turn the protective guard so that uncovered part of the disc is as far apart as possible from the hand on main handle . Fix the protection guard by pushing the lock lever inwards (the protective guard should no longer be able to move). NOTE: If the protective guard can not be fixed firmly by the lock lever (1), use a hexagon wrench to tighten the hexagon nut. -
Page 10: Switching Off
10.1.1 Switching on Switch the angle grinder on by depress the rear position of the ON/OFF switch button and pushing the switch button forward and lock onto the “ON” position. 10.1.2 Switching off Depress the rear position of the ON/OFF switch button, it returns automatically to the “OFF” position and the tool turns off. Do not let go of grinder until it has stopped running. -
Page 11: Technical Details
13 TECHNICAL DETAILS Model nr. KWAG1801-20 Rotation speed 7000min-1 Disc diameter 115mm Rated Voltage Spindle lock Battery connection Slide-on Disc bore 22.2mm Soft grip Safety guard Soft start Battery type Li-ion Battery capacity 20V – 2000mAh Charger rating input 100-240V~50Hz Charger rating output 21.5V, 0.5A Charging time... - Page 12 ▪ Definitely excluded from the warranty is damage resulting from fluid permeation, excessive dust penetration, intentional damage (on purpose or by gross carelessness), inappropriate usage (use for purposes for which the device is not suitable), incompetent usage (e.g. not following the instructions given in the manual), inexpert assembly, lightning strike, erroneous net voltage.
- Page 13 АКУМУЛАТОРЕН ЪГЛОШЛАЙФ с безчетков двигател PREMIUM HD 0503KWAG1801 Art.No 45000 ПРЕВОД НА ОРИГИНАЛНА ИНСТРУКЦИЯ ЗА УПОТРЕБА Тази инструкция за употреба е издадена от производителя: KINPOW TRADING Co Ltd, NINGBO, 8F, BUILDING 9, Китай Вносител за България: "ВАЛЕРИЯ С и М ГРУП" АД, гр.София, бул.“Ботевградско шосе" №44 тел. :02/ 942 34 00, факс: +359 2 942 34 40, www.valerii.com...
- Page 15 1. ПРИЛОЖЕНИЕ Тази машина е разработена за шлайфане и грубо обработване на метал и камък. С помощта на правилните аксесоари машината може да се използва и за четкане и шлайфане. Не е подходяща за професионална употреба. ВНИМАНИЕ! Прочетете внимателно това ръководство и общите инструкции за безопасност, преди...
- Page 16 3. СПИСЪК СЪДЪРЖАНИЕ НА ПАКЕТА ▪ Отстранете всички опаковъчни материали. ▪ Отстранете останалата опаковка и листовките (ако са включени). ▪ Проверете дали съдържанието на пакета е пълно. ▪ Проверете уреда, захранващия кабел, щепсела и всички аксесоари за повреди при транспортиране. ▪...
-
Page 17: Електрическа Безопасност
5. ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА ЕЛЕКТРОИНСТРУМЕНТА Прочетете всички предупреждения и инструкции за безопасност. Неспазването на предупрежденията и неспазването на инструкциите може да доведе до токов удар, пожар и/или сериозно нараняване. Запазете предупрежденията и инструкциите за безопасност за бъдещи справки. Терминът "електронен инструмент" в предупрежденията за безопасност се отнася до вашия електроинструмент, работещ... - Page 18 ▪ Бъдете нащрек, внимавайте какво правите и използвайте здравия разум, когато работите с електроинструмента. Не използвайте електроинструмента, когато сте уморени или под влияние на наркотици, алкохол или лекарства. Момент на невнимание при работа с електроинструмента може да доведе до сериозно нараняване. ▪...
- Page 19 Много злополуки са причинени от използването на лошо поддържани електрически инструменти. ▪ Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове са по-малко вероятно да засядат и са по-лесни за управление. ▪ Използвайте електроинструмента, принадлежностите и режещите инструменти и т.н. в съответствие...
- Page 20 ▪ Уверете се, че детайлът е достатъчно стабилен или затегнат. Дръжте ръцете си далеч от повърхността, която ще се реже. ▪ Винаги носете предпазни очила и защита на слуха. Ако желаете или е необходимо, използвайте и друг вид защита, като например престилка или каска. ▪...
-
Page 21: Зареждане На Батерията
▪ Внимателно избършете течността с кърпа. Избягвайте контакт с кожата. ▪ В случай на контакт с кожата или очите, следвайте инструкциите по-долу: ✓ Незабавно изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет. ✓ В случай на контакт с очите, изплакнете обилно с чиста вода в продължение на най-малко 10 минути. -
Page 22: Смяна На Шлифовъчния Диск
Дефектните или използвани батерии трябва да се изхвърлят в специализирани отпадъци и не трябва да се изхвърлят с домашни отпадъци. 9 МОНТАЖ 9.1 Монтаж на спомагателната дръжка Предупреждение: Преди сглобяване и настройка винаги изключвайте ъглошлайфа и извадете батерията от тялото на ъглошлайфа. Помощната... - Page 23 Предупреждение: преди сглобяване и настройка винаги изваждайте батерията от тялото на ъглошлайфа. ▪ Натиснете и задръжте бутона за заключване на шпиндела, за да фиксирате шпиндела. ▪ Завъртете изходния шпиндел, докато се заключи. ▪ Отстранете външния фланец и задния фланец, като използвате предоставения гаечен ключ с два отвора.
-
Page 24: Почистване И Поддръжка
Дискът продължава да се върти след изключване на инструмента. Забележка: превключвателят на този ъглошлайф има функция за защита при изключване, която избягва наранявания и щети след изключване на захранването поради внезапно стартиране при повторно включване. 11 ИЗПОЛЗВАЙТЕ 11.1 Рязане Хванете здраво дръжката (3) и спомагателната дръжка (6) и включете. - Page 25 13 ТЕХНИЧЕСКИ ПОДРОБНОСТИ Модел 0503KWAG1801 Скорост на въртене 7000min-1 Диаметър на диска 115mm Номинално напрежение Заключване на шпиндела Да Поставяне на батерията плъзгане Отвор на диска 22.2mm Мек захват Да Safety guard Да Мек старт Да Вид батерия Li-ion Капацитет на батерията 20V –...
-
Page 26: Околна Среда
▪ Ние също така се отказваме от всякаква отговорност за телесни наранявания в резултат на неправилно използване на инструмента. ▪ Ремонтите могат да се извършват само от оторизиран център за обслужване на клиенти за инструменти. ▪ Винаги можете да получите повече информация. ▪... - Page 27 EC DECLARATION OF CONFORMITY Manufacturer: K I N P O W T R A D I N G C o L t d , Address: N I N G B O , 8 F , B U I L D I N G 9 , C H I N A P r o d u c t : CORDLESS ANGLE GRINDER Trade mark: PREMIUM HD 0503KWAG1801 Art.
- Page 28 ЕО ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ Производител: KINPOW TRADING Co Ltd, Адрес: NINGBO, 8F, BUILDING 9, Китай Продукт: АКУМУЛАТОРЕН ЪГЛОШЛАЙФ Търговска марка: PREMIUM HD Модел: 0503KWAG1801 Art. No 45000 2.0Ah 7000min-1 Производителят декларира, че продуктът(ите) съответства на отбелязаното: СТАНДАРТИ: EN 62841-1:2015 EN 62841-2-3:2021 EN 55014-1:2017/A11:2020 EN 55014-2:2021 EN 61000-3-2:2021...
