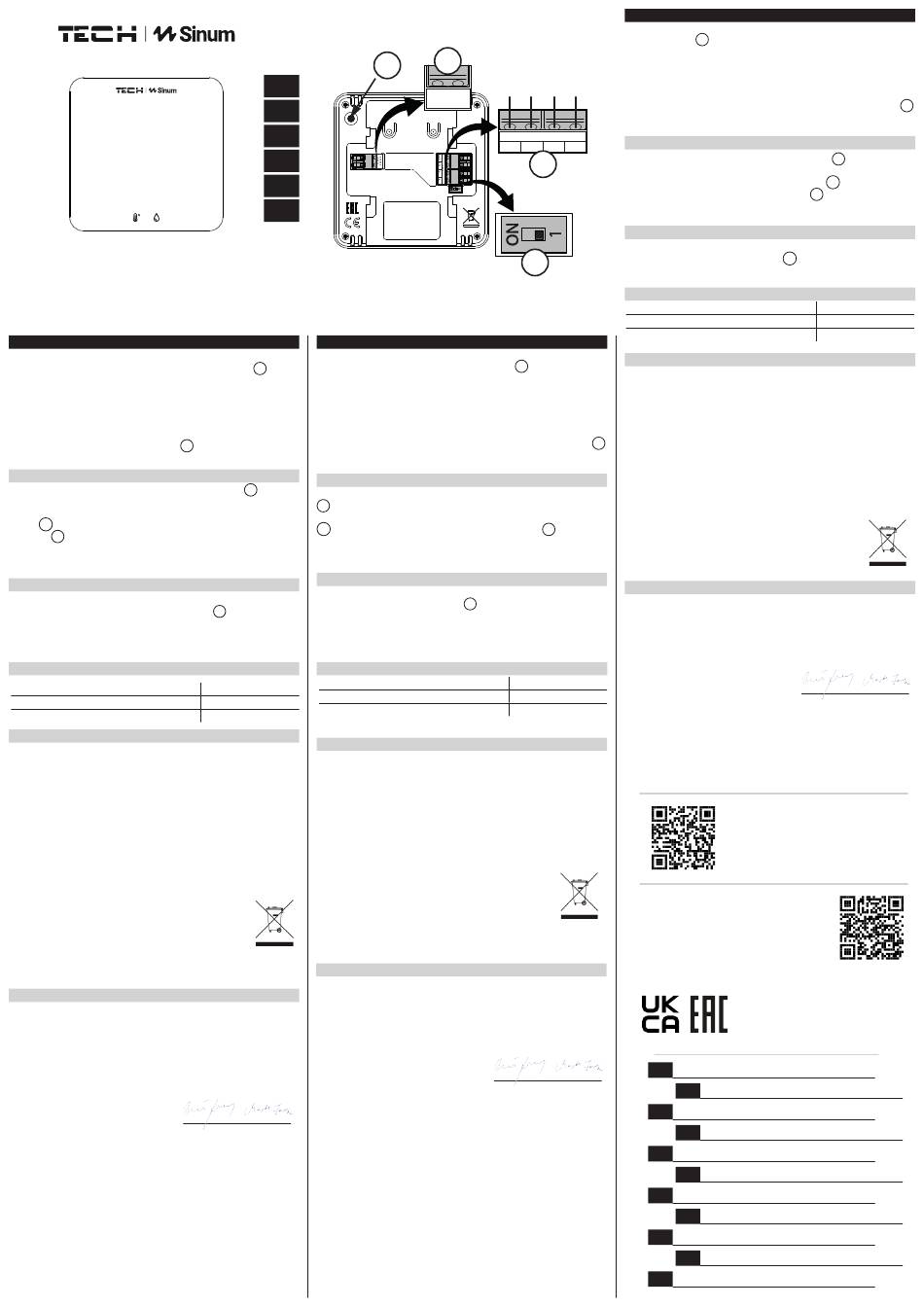

TECH Sinum C-S1m Manual

C-S1m
www.sinum.eu
PL
Czujnik C-S1m to urządzenie, które mierzy temperaturę oraz wilgotność w pomieszczeniu.
Dodatkowo można podłączyć do niego czujnik temperatury podłogi 4 . Odczyty
czujników wyświetlane są w Centrali Sinum. Każdy parametr można wykorzystać do
tworzenia automatyzacji lub przypisać do sceny. C-S1m montowany jest natynkowo
i komunikuje się z Centralą Sinum przewodowo.
Połączenie czujnika
System posiada połączenie terminujące. Miejsce czujnika na linii transmisji z Centralą
Sinum określa położenie przełącznika terminującego 3 . Ustawić w pozycji ON (regulator
na końcu linii) lub w pozycji 1 (regulator w środku linii).
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS 2 , a następnie
należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W
panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia
SBUS > + > Dodaj urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk
rejestracji 1 . Po prawidłowo przeprowadzonym procesie rejestracji na ekranie
pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy
urządzenia oraz przypisania go do określonego pomieszczenia.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w
zakładce Ustawienia > Urządzenia > Urządzenia SBUS > + > Tryb identyfikacji
oraz przytrzymać przycisk parowania na urządzeniu przez 3-4 sekundy. Odpowiednie
urządzenie na ekranie zostanie podświetlone.
Dane techniczne
Zasilanie
Maksymalny pobór mocy
Zakres pomiaru temperatury
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Producent zastrzega sobie prawo do udoskonalania
urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki
mają charakter poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy
są przykładowe. Wszelkie zmiany są na bieżąco aktualizowane na stronie internetowej
producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o., ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że czujnik C-S1m
jest zgodny z dyrektywą:
• 2014/35/UE • 2014/30/UE • 2009/125/WE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• PN-EN IEC 60730-2-13:2018-11
• PN-EN IEC 62368-1:2020-11
• EN IEC 63000:2019-01 RoHS
Wieprz, 01.12.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu kodu QR
www.techsterowniki.pl/manuals
lub na stronie
PL
EN
CZ
SK
DE
HU
The C-S1m sensor is a device that measures the temperature and humidity in the room.
Additionally, a floor sensor can be connected to the device 4 . Sensor measurements
are displayed in the Sinum Central device. Each parameter can be used to create
automations or assigned to a scene. C-S1m is surface-mounted and communicates with
the Sinum Central device via cable.
Sensor connection
The system has a terminating connection. The position of the sensor on the transmission
line with the Sinum Central is determined by the position of the terminating switch 3 .
Set to ON position (sensor at the end of the line) or position 1 (sensor in the middle of
the line).
How to register the device in the sinum system
The device should be connected to the Sinum central device using the SBUS connector
2 and then enter the address of the Sinum central device in the browser and log in
to the device. In the main panel, click the Settings > Devices > SBUS devices >
+ > Add device. Then briefly press the registration button 1 on the device.
After a properly completed registration process, an appropriate message will appear on
the screen. Additionally, the user can name the device and assign it to a specific room.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in the
Settings > Devices > SBUS Devices > + > Identification Mode tab and hold
the registration button on the device for 3-4 seconds. The device used will be highlighted
on the screen.
Power supply
24V DC ±10%
Max. power consumption
0,2W
Temperature measurement range
-30 ÷ 50ºC
TECH Controllers is not responsible for any damages resulting from improper use of the
system. The manufacturer reserves the right to improve devices, update software and
related documentation. The graphics are provided for illustration purposes only and may
differ slightly from the actual look. The diagrams serve as examples. All changes are
updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the C-S1m sensor is compliant
with Directive :
• 2014/35/UE
For compliance assessment, harmonized standards were used:
• PN-EN IEC 60730-2-9:2019-06
• 2017/2102/UE
• PN-EN 60730-1:2016-10
• PN-EN IEC 60730-2-13:2018-11
• PN-EN IEC 62368-1:2020-11
• EN IEC 63000:2019-01 RoHS
Wieprz, 01.12.2023
Paweł Jura Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
4
1
24V
-
+
A
FLOOR
SENSOR
SBUS
GND VCC A
2
3
EN
Technical data
24V DC ±10%
0,2W
-30 ÷ 50ºC
Notes
EU Declaration of conformity
• 2014/30/UE • 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
Čidlo C-S1m je zařízení, které měří teplotu a vlhkost v místnosti. Navíc lze k němu připojit
čidlo teploty podlahy 4 . Údaje z čidel se zobrazují v ústředně Sinum. Každý parametr
může být použit k vytvoření automatizace nebo přiřazen ke scéně. C-S1m je určen pro
povrchovou montáž a komunikace s ústřednou Sinum probíhá drátově.
B
Zapojení čidla
Propojení celého systému je provedeno pomocí vedení s terminátory. Poloha čidla C-S1m
na přenosovém vedení se ústřednou Sinum je určena polohou ukončovacího spínače 3 .
Je-li čidlo umístěno na konci vedení, nastavte přepínač do polohy ON, je-li čidlo uprostřed
vedení, nastavte přepínač do polohy 1.
Registrace zařízení k systému sinum
B
Zařízení připojte k ústředně Sinum pomocí konektoru SBUS 2 , poté zadejte adresu
ústředny Sinum do prohlížeče a přihlaste se k zařízení. Na hlavním panelu postupně
rozklikneme: Nastavení > Zařízení > Zařízení SBUS > + > Přidejte zařízení.
Následně na modulu krátce stlačit registrační tlačítko 1 . Pokud registrace proběhla
úspěšně, pak se na obrazovce objeví odpovídající zpráva. Dále můžeme změnit název
modulu a přiřadit ho k určité místnosti.
Identifikace zařízení v systému Sinum
Chcete-li identifikovat zařízení v ústředně Sinum, aktivujte režim identifikace v záložce:
Nastavení > Zařízení > Zařízení SBUS > + > Režim identifikace a podržte
registrační tlačítko na zařízení po dobu 3-4 sekund. Odpovídající zařízení se na obrazovce
zvýrazní.
Technické údaje
Napájení
Příkon
Rozsah měření teploty
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Výrobce si vyhrazuje
právo na zlepšování zařízení, aktualizace programu a dokumentace. Všechna grafická
vyobrazení obsažená v dokumentu mají pouze informativní charakter. Schémata jsou
pouze příkladová. Veškeré změny jsou průběžně aktualizovány na internetové stránce
výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122), Polsko, tímto
prohlašuje, že čidlo C-S1m je ve shodě s harmonizačními právními předpisy Evropské
unie a splňuje směrnice Evropského parlamentu a Rady:
• 2014/35/UE • 2014/30/UE
Byly použity následující harmonizované normy a technické specifikace:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• PN-EN IEC 60730-2-13:2018-11
• PN-EN IEC 62368-1:2020-11
• EN IEC 63000:2019-01 RoHS
Wieprz, 01.12.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
www.tech-controllers.com/manuals
Made in Poland
