Vela M011725 Mounting Instructions

No. 106816
Montering af tilretningssæt til maveplade på/Guide to mount
trunk pad adjustment set on VELA Meywalk 4
Varenummer/ Artikelnummer/ Product number:
M011725
A
E
I
DANSK

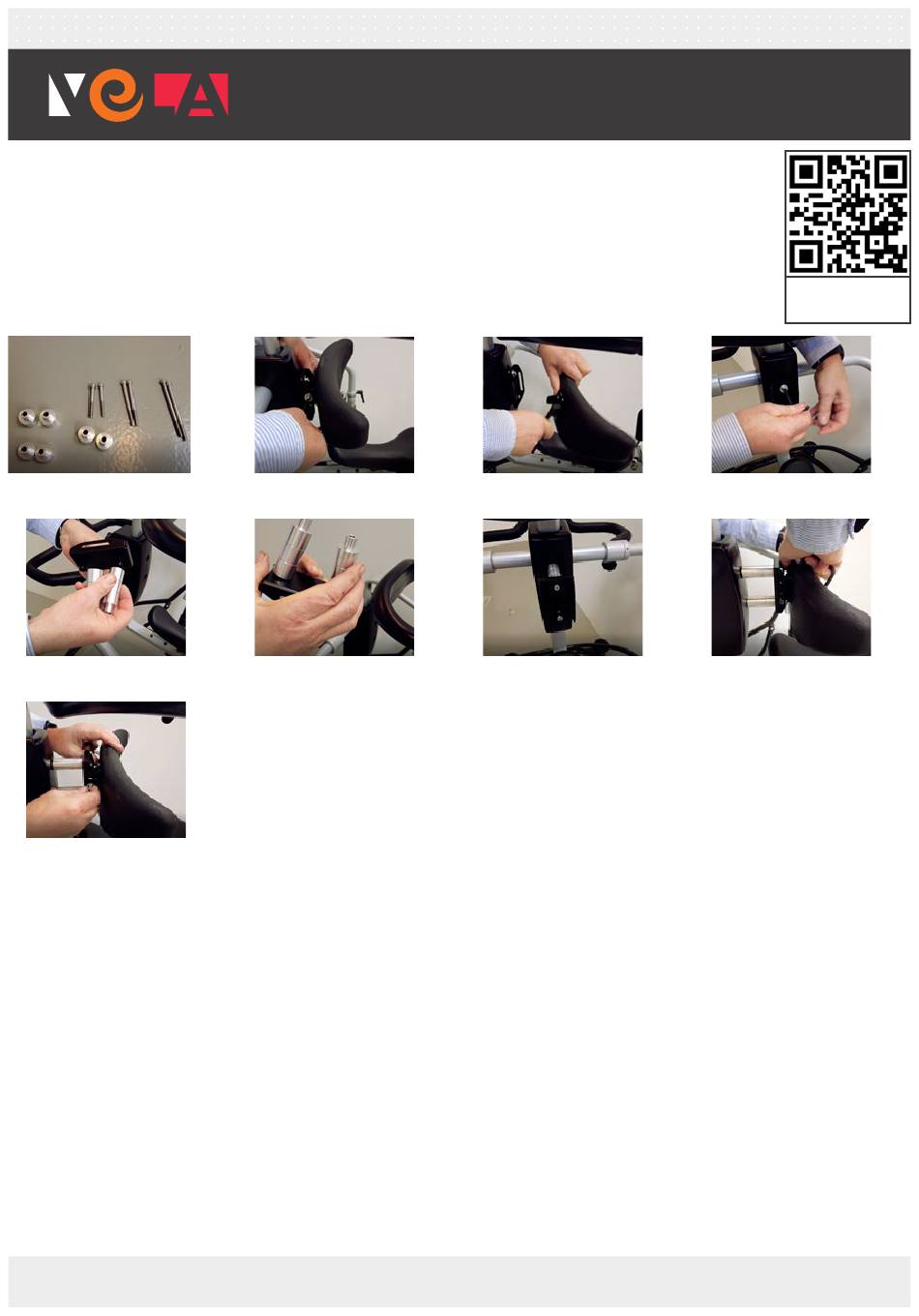

1. Brems gangvognen.
2. Tilretningssættet til mavepladen består af seks klodser
og 3 sæt skruer i forskellige længder. Skal mavepladens
dybde forøges med en klods, vælges de mindste skruer,
med 2 klodser vælges de mellemste skruer og med tre
klodser vælges de længste skruer (A)
3. Fjern mavepladen ved at fjerne de 2 skruer i beslaget bag
mavepladen (en i hver side) (B,C)
4. Fjern beslaget til mavepladen fra opstanderen af gang-
vognen ved at fjerne de to skruer fra beslaget (D)
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Meywalk 4
Tilretning af maveplade / Justering for
mageplate / Justering till magplatta /
Trunk pad adjustment set - VELA Meywalk 4
B
F
C
G
5. Vend beslaget, så de 2 tapper på beslaget vender opad
(E)
6. Sæt det antal klodser på tapperne, som mavepladens
dybde skal forøges med (F)
7. Monter klodserne i de to huller i centerboksen, hvor be-
slaget sad monteret, med de medfølgende skruer (G)
8. Tryk mavepladen ind i beslaget (H)
9. Fastgør mavepladen med en skrue i hver side af beslaget.
Mavepladen kan rykkes op og ned på beslaget, så den
passer med brugerens højde (I)
Videoinstruktion:
vl1935.dk/mey20
D
H
