Dell Precision 390 Quick Reference Manual

Dell workstation quick reference guide
Hide thumbs Also See for Precision 390:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual
Enlarged version

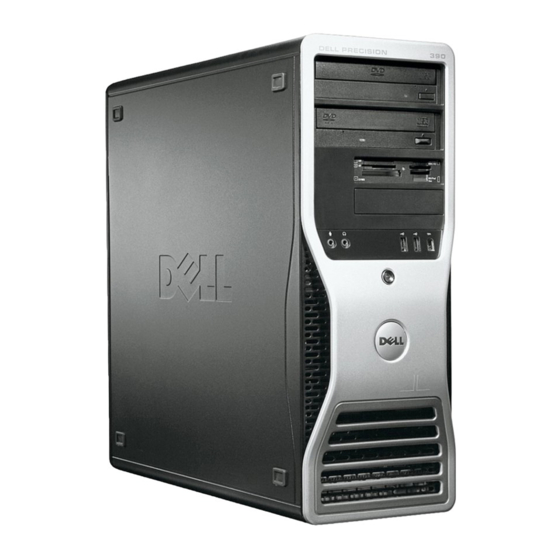

Dell Precision™ Workstation 390
Quick Reference Guide
Model DCTA
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Advertisement

Table of Contents
loading

Related Manuals for Dell Precision 390

Summary of Contents for Dell Precision 390

  • Page 1 Dell Precision™ Workstation 390 Quick Reference Guide Model DCTA w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...

  • Page 2: Abbreviations And Acronyms

    Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.; Red Hat is a registered trademark of Red Hat Corporation.

  • Page 3: Table Of Contents

    Resolving Software and Hardware Incompatibilities Using Microsoft Windows XP System Restore Using the Last Known Good Configuration Dell Diagnostics Before You Start Testing Beep Codes ........
  • Page 4 Contents...

  • Page 5: Finding Information

    Drivers and Utilities CD (also known as ResourceCD) Documentation and drivers are already installed on your computer. You can use the CD to reinstall drivers, run the "Dell Diagnostics" on page 34, or access your documentation. Readme files may be...
  • Page 6 • How to configure system settings • How to troubleshoot and solve problems • Service Tag and Express Service Code • Microsoft Windows License Label Quick Reference Guide Find It Here Dell™ Product Information Guide User’s Guide ® ® Microsoft Windows XP Help and Support Center Click the Start button and click Help and Support.
  • Page 7 Select your region to view the appropriate support site. NOTE: Corporate, government, and education customers can also use the customized Dell Premier Support website at premier.support.dell.com. The website may not be available in all regions. ® Windows Help and Support Center Click the Start button and click Help and Support.
  • Page 8 What Are You Looking For? • How to reinstall my operating system • How to use Linux • E-mail discussions with users of Dell Precision™ products and the Linux operating system • Additional information regarding Linux and my Dell Precision computer...

  • Page 9: Setting Up Your Computer (Tower Orientation)

    Setting Up Your Computer (Tower Orientation) CAUTION: Before you begin any of the procedures in this section, follow the safety instructions located in the Product Information Guide. You must complete all steps to properly set up your computer. Connect the keyboard and the mouse. Connect the modem or the network cable.
  • Page 10 Connect the monitor. Depending on your graphics card, you can connect your monitor in various ways. NOTE: You may need to use the provided adapter or cable to connect your monitor to the computer. Quick Reference Guide...
  • Page 11 For single- and dual-monitor capable cards with a single connector One VGA Adapter Use the VGA adapter when you have a single-monitor graphics card and you want to connect your computer to a VGA monitor. Dual VGA Y Cable Adapter Use the appropriate Y cable when your graphics card has a single connector and you want to connect your computer to one or two VGA monitors.
  • Page 12 For dual-monitor capable cards with one DVI connector and one VGA connector One DVI Connector and One VGA Connector Use the appropriate connector(s) when you want to connect your computer to one or two monitors. For dual-monitor capable cards with two DVI connectors Two DVI Connectors Use the DVI connectors to connect your computer to one or two DVI...
  • Page 13 Connect the speakers. NOTE: If your computer has a sound card installed, connect the speakers to the card. Connect the power cables and turn on the computer and monitor. Quick Reference Guide...

  • Page 14: Setting Up Your Computer (Desktop Orientation)

    Install additional software or devices. Before you install any devices or software that did not come with your computer, read the documentation that came with the software or device or contact the vendor to verify that the software or device is compatible with your computer and operating system.
  • Page 15 Connect the modem or the network cable. NOTE: If your computer has a network card installed, connect the network cable to the card. Connect the monitor. Depending on your graphics card, you can connect your monitor in various ways. NOTE: You may need to use the provided adapter or cable to connect your monitor to the computer.
  • Page 16 For single- and dual-monitor capable cards with a single connector VGA Adapter Use the VGA adapter when you have a single monitor graphics card and you want to connect your computer to a VGA monitor. Dual VGA Y Cable Adapter Use the appropriate Y cable when your graphics card has a single connector and you want to connect your computer to one or two VGA monitors.
  • Page 17 For dual-monitor capable cards with one DVI connector and one VGA connector One DVI Connector and One VGA Connector Use the appropriate connector(s) when you want to connect your computer to one or two monitors. For dual-monitor capable cards with two DVI connectors Two DVI Connectors Use the DVI connector(s) to connect your computer to one or two DVI...
  • Page 18 IEEE 1394 connector. This connector is only available if you purchased an IEEE 1394 card. To purchase a card, contact Dell. For instructions on contacting Dell and for more information on the IEEE 1394 card, see your User’s Guide.

  • Page 19: About Your Computer

    About Your Computer Front View (Tower Orientation) CD- or DVD-drive activity light CD- or DVD-drive eject button floppy-drive activity light floppy-drive eject button Press this button to eject a floppy disk from the optional floppy drive. hard-drive activity light IEEE 1394 connector (optional) The CD/DVD-drive activity light is on when the computer reads data from or writes data to the CD/DVD drive.
  • Page 20 See "Diagnostic Lights" on page 37 for a description of light codes that can help you troubleshoot problems with your computer. microphone connector Use the microphone connector to attach a personal computer microphone for voice or musical input into a sound or telephony program. headphone connector Use the headphone connector to attach headphones and most kinds of speakers.

  • Page 21: Back View (Tower Orientation)

    Back View (Tower Orientation) power connector voltage selection switch back-panel connectors card slots Insert the power cable into this connector. See the safety instructions located in the Product Information Guide for more information. Plug serial, USB, and other devices into the appropriate connector. Access connectors for any installed PCI or PCI Express cards.

  • Page 22: Front View (Desktop Orientation)

    Front View (Desktop Orientation) floppy-drive activity The floppy-drive activity light is on when the computer reads data from or writes light data to the optional floppy drive. Wait until this light turns off before you remove the floppy from the drive. CD- or DVD-drive The CD/DVD-drive activity light is on when the computer reads data from or activity light...
  • Page 23 Use the lights to help you troubleshoot a computer problem based on the diagnostic code. For more information See "Diagnostic Lights" on page 37. microphone connector Use the microphone connector to attach a personal computer microphone for voice or musical input into a sound or telephony program. headphone connector Use the headphone connector to attach headphones and most kinds of speakers.

  • Page 24: Back View (Desktop Orientation)

    Back View (Desktop Orientation) card slots Access connectors for any installed PCI or PCI Express cards. power connector Insert the power cable into this connector. voltage selection switch See the safety instructions located in the Product Information Guide for more information.

  • Page 25: Back-Panel Connectors

    Back-Panel Connectors mouse connector parallel connector link integrity light Plug a standard mouse into the green mouse connector. Turn off the computer and any attached devices before you connect a mouse to the computer. If you have a USB mouse, plug it into a USB connector. If your computer is running the Microsoft the necessary mouse drivers have been installed on your hard drive.
  • Page 26 network adapter To attach your computer to a network or broadband device, connect one end of connector a network cable to either a network jack or your network or broadband device. Connect the other end of the network cable to the network adapter connector on your computer.

  • Page 27: Inside View

    Inside View CAUTION: Before you begin any of the procedures in this section, follow the safety instructions located in the Product Information Guide. power supply system board secondary hard drive bay processor airflow shroud primary hard drive bay card fan processor fan lower 3.5 inch drive bay upper 3.5 inch drive bay...

  • Page 28: System Board Components

    Cable Colors Device Hard drive Floppy drive CD/DVD drive System Board Components Quick Reference Guide Color blue cable black pull tab orange pull tab...

  • Page 29: Locating Your User's Guide

    Instructions for using the Dell Diagnostics and reinstalling drivers • Information on how to contact Dell You can access the User’s Guide from your hard drive or the Dell Support website at support.dell.com. PCI-Express x16 up to 150w card slot PCI-Express x8 card slot (wired as x4)

  • Page 30: Removing The Computer Cover

    1 Go to support.dell.com. 2 Follow the prompts on the website that ask you for information specific to your computer. 3 At the Dell Support website home page, click Reference, click User’s Guides, click Systems, and then select your computer.

  • Page 31: Caring For Your Computer

    6 Locate the three hinge tabs on the edge of the computer. 7 Grip the sides of the computer cover and pivot the cover up, using the hinges as leverage points. 8 Release the cover from the hinge tabs and set it aside in a secure location. Caring for Your Computer To help maintain your computer, follow these suggestions: •...

  • Page 32: Solving Problems

    • If the recommended action in the troubleshooting section is to see a section in your User’s Guide, go to support.dell.com (on another computer if necessary) to access your User’s Guide. Resolving Software and Hardware Incompatibilities If a device is either not detected during the operating system setup or is detected but incorrectly configured, you can use the Hardware Troubleshooter to resolve the incompatibility.

  • Page 33: Enabling System Restore

    Restoring the Computer to an Earlier Operating State NOTICE: Before you restore the computer to an earlier operating state, save and close any open files and exit any open programs. Do not alter, open, or delete any files or programs until the system restoration is complete. 1 Click the Start button, point to All Programs→...

  • Page 34: Using The Last Known Good Configuration

    It is recommended that you print these procedures before you begin. NOTICE: The Dell Diagnostics works only on Dell™ computers. Using this program with other computers can cause incorrect computer responses or result in error messages. The Dell Diagnostics allow you to: •...
  • Page 35 2 When the DELL™ logo appears, press <F12> immediately. NOTE: If you see a message stating that no diagnostics utility partition has been found, see "Starting the Dell Diagnostics From the Drivers and Utilities CD" on page 35. If you wait too long and the operating system logo appears, continue to wait until you see the Microsoft Windows desktop.

  • Page 36: Before You Start Testing

    Before You Start Testing CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product Information Guide. • Turn on your printer if one is attached. • Enter system setup, review your computer’s configuration information, and enable all of your computer’s components and devices, such as connectors.

  • Page 37: Error Messages

    Code Cause 3-4-2 Screen retrace failure 3-4-3 Search for video ROM failure 4-2-1 No timer tick 4-2-2 Shutdown failure 4-2-3 Gate A20 failure 4-2-4 Unexpected interrupt in protected mode 4-3-1 Memory failure above address 0FFFFh 4-3-3 Timer-chip counter 2 failure 4-3-4 Time-of-day clock stopped 4-4-1...
  • Page 38 Memory in Pairs for Normal Operation. Press <F1> to boot to the operating system. Run the Dell Diagnostics. See page 34 for instructions. If the memory module passes, shut down the computer, remove the memory module, and then repeat the...
  • Page 39 (see"Resolving Software and Hardware Incompatibilities" on page 32). If the problem persists, contact Dell. For instructions on contacting Dell, see your User’s Guide. • If the computer has a graphics card, remove the card, reinstall it, and then restart the computer.
  • Page 40 Memory in Pairs for Normal Operation. Press <F1> to boot to the operating system. Run the Dell Diagnostics. See page 34 for instructions. If the memory module passes, shut down the computer, remove the memory module, and then repeat the...
  • Page 41 • Reinstall the memory modules and restart the computer. • If the problem persists, contact Dell. For instructions on contacting Dell, see your User’s Guide. • Perform the procedures in "Resolving Software and Hardware Incompatibilities"...

  • Page 42: Troubleshooting

    "Setting Up Your Computer (Desktop Orientation)" on page 14 for information on connecting monitors to your computer. For more information, contact Dell. For information on contacting Dell, see your User’s Guide. See the documentation that came with your speakers for more information.
  • Page 43 For help locating your User’s Guide, see "Finding Information" on page 5. Go to the Dell Support website at support.dell.com and use one of the following support tools: read white papers on the latest technology or communicate with other Dell users at the Dell forum chat room.
  • Page 44 Quick Reference Guide...

  • Page 45: Index

    26 parallel, 25 power, 21, 24 serial, 26 sound, 26 USB, 20, 23, 26 Dell support site, 7 Dell Diagnostics, 34 Dell Premier Support website, 6-7 diagnostic lights, 37 diagnostics beep codes, 36 Dell, 34 Drivers and Utilities CD, 5...
  • Page 46 Index power button, 20, 23 connector, 21, 24 light, 20, 23 problems beep codes, 36 conflicts, 32 Dell Diagnostics, 34 diagnostic lights, 37 restore to previous state, 32 reinstalling Drivers and Utilities CD, 5 ResourceCD, 5 ResourceCD Dell Diagnostics, 34...
  • Page 47 Station de travail Dell Precision™ 390 Guide de référence rapide Modèle DCTA w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 48 La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Inc. ; Red Hat est une marque déposée de Red Hat Corporation.
  • Page 49 Utilisation de la fonction Restauration du système sous Microsoft Windows XP Utilisation de la dernière configuration valide Dell Diagnostics Avant de commencer un test Codes sonores ........
  • Page 50 Sommaire...

  • Page 51: Recherche D'informations

    CD Drivers and Utilities (également appelé ResourceCD) La documentation et les pilotes sont déjà installés sur l'ordinateur. Vous pouvez utiliser le CD pour réinstaller les pilotes, exécuter Dell Diagnostics (voir “Dell Diagnostics”, à la page 81) ou accéder à la documen- tation.
  • Page 52 REMARQUE : le CD Drivers and Utilities est disponible uniquement en option. Il est possible qu'il n'ait pas été livré avec l'ordinateur. REMARQUE : ce document est disponible au format PDF à l'adresse support.dell.com. Guide d'informations sur le produit Dell™...
  • Page 53 • Utilisez le numéro de service pour identifier l'ordinateur lorsque vous vous rendez sur le site support.dell.com ou lors d'une demande d'assistance. • Entrez le code de service express pour faciliter l'acheminement de votre appel lorsque vous contactez le support technique.
  • Page 54 également réinstaller l'utilitaire DSS. Ce logiciel contient des mises à jour critiques pour le système d'exploitation et pour la prise en charge des lecteurs de disquette USB 3,5 pouces de marque Dell™, des processeurs ® ® Intel...
  • Page 55 Que recherchez-vous ? • Comment réinstaller mon système d'exploitation • Comment utiliser Linux • Des discussions par e-mail avec d'autres utilisateurs d'ordinateurs Dell Precision™ et de Linux • Des informations supplémentaires sur Linux et mon Dell Precision Reportez-vous aux éléments suivants...

  • Page 56: Configuration De L'ordinateur (Mode Tour)

    Configuration de l'ordinateur (mode tour) PRÉCAUTION : avant de commencer les procédures de cette section, lisez les consignes de sécurité fournies dans le Guide d'informations sur le produit et veillez à les respecter scrupuleusement. Vous devez effectuer toutes les étapes pour configurer correctement l'ordinateur. Connectez le clavier et la souris.
  • Page 57 Connectez le moniteur. Selon la carte graphique que vous utilisez, vous pouvez connecter le moniteur de différentes façons. REMARQUE : vous devrez peut-être utiliser l'adaptateur ou le câble fourni pour connecter le moniteur à l'ordinateur. Guide de référence rapide...
  • Page 58 Cartes à un seul connecteur et pouvant gérer un ou deux moniteurs Un adaptateur VGA Utilisez l'adaptateur VGA si vous ne disposez que d'une seule carte graphique et si vous souhaitez relier l'ordinateur à un moniteur VGA. Câble en Y pour la connexion de deux moniteurs VGA Utilisez le câble en Y approprié...
  • Page 59 Cartes possédant 1 connecteur DVI et 1 connecteur VGA et pouvant gérer deux moniteurs Un connecteur DVI et un connecteur VGA Utilisez le ou les connecteurs appropriés pour relier l'ordinateur à un ou deux moniteurs. Cartes possédant 2 connecteurs DVI et pouvant gérer deux moniteurs Deux connecteurs DVI Utilisez les connecteurs DVI pour relier l'ordinateur à...
  • Page 60 Connectez les hauts-parleurs. REMARQUE : si votre ordinateur est équipé d'une carte son, connectez les haut- parleurs à cette carte. Branchez les câbles d'alimentation, puis allumez l'ordinateur et le moniteur. Guide de référence rapide...

  • Page 61: Configuration De L'ordinateur (Mode Bureau)

    Installez les logiciels ou périphériques supplémentaires. Avant d'installer un périphérique ou un logiciel qui n'a pas été fourni avec votre ordinateur, lisez attentivement sa documentation ou contactez son fournisseur pour vous assurer que ce périphérique ou programme est compatible avec votre ordinateur et votre système d'exploitation. L'installation de l'ordinateur est terminée.
  • Page 62 Connectez le modem ou le câble réseau. REMARQUE : si votre ordinateur est équipé d'une carte réseau, reliez le câble réseau à cette carte. Connectez le moniteur. Selon la carte graphique que vous utilisez, vous pouvez connecter le moniteur de différentes façons. REMARQUE : vous devrez peut-être utiliser l'adaptateur ou le câble fourni...
  • Page 63 Cartes à un seul connecteur et pouvant gérer un ou deux moniteurs Adaptateur VGA Utilisez l'adaptateur VGA si vous ne disposez que d'une seule carte graphique et si vous souhaitez connecter un moniteur VGA à l'ordinateur. Câble en Y pour la connexion de deux moniteurs VGA Utilisez le câble en Y approprié...
  • Page 64 Cartes possédant 1 connecteur DVI et 1 connecteur VGA et pouvant gérer deux moniteurs Un connecteur DVI et un connecteur VGA Utilisez le ou les connecteurs appropriés pour relier l'ordinateur à un ou deux moniteurs. Cartes possédant 2 connecteurs DVI et pouvant gérer deux moniteurs Deux connecteurs DVI Utilisez le ou les connecteurs DVI pour connecter un ou...
  • Page 65 IEEE 1394. Pour acheter ce type de carte, contactez Dell. Pour savoir comment contacter Dell et pour plus d'informations sur la carte IEEE 1394, consultez le Guide d'utilisation. Installez les logiciels ou périphériques supplémentaires.

  • Page 66: Présentation De L'ordinateur

    Présentation de l'ordinateur Vue avant (mode tour) Voyant d'activité du Ce voyant est allumé lorsque l'ordinateur lit ou écrit des données sur le CD lecteur de CD/DVD ou le DVD. Attendez qu'il s'éteigne avant de retirer le disque du lecteur. Bouton d'éjection du Permet d'éjecter le disque inséré...
  • Page 67 Encoche de rotation Appuyez sur la plaque pivotante avant de la tourner. Vous pouvez aussi utiliser de la plaque Dell l'emplacement situé sous la plaque. Bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.

  • Page 68: Vue Arrière (Mode Tour)

    Vue arrière (mode tour) Connecteur Permet de connecter le cordon d'alimentation. d'alimentation Sélecteur de tension Lisez les consignes de sécurité du Guide d'informations sur le produit pour plus de détails. Connecteurs du Branchez les périphériques (USB, série, etc.) sur les connecteurs appropriés. panneau arrière Logements de cartes Connecteurs permettant d'installer des cartes PCI et PCI Express...

  • Page 69: Vue Avant (Mode Bureau)

    Vue avant (mode bureau) Voyant d'activité du lecteur de disquette Voyant d'activité du lecteur de CD/DVD Bouton d'éjection du lecteur de disquette Bouton d'éjection du CD/DVD Voyant d'activité du disque dur Connecteur IEEE 1394 (en option) S'allume lorsque l'ordinateur lit ou écrit des données sur le lecteur de disquette en option.
  • Page 70 Connecteurs Utilisez les connecteurs USB frontaux pour les périphériques que vous connectez USB 2.0 (2) occasionnellement (clés de mémoire flash, appareils photo ou périphériques USB amorçables). Voir la section “Configuration du système” du Guide d'utilisation pour plus de détails concernant le démarrage à partir d'un périphérique USB. Il est recommandé...

  • Page 71: Vue Arrière (Mode Bureau)

    Vue arrière (mode bureau) Logements de cartes Connecteur d'alimentation Sélecteur de tension Connecteurs du panneau arrière Connecteurs permettant d'installer des cartes PCI et PCI Express Permet de connecter le cordon d'alimentation. Lisez les consignes de sécurité du Guide d'informations sur le produit pour plus de détails.

  • Page 72: Connecteurs Du Panneau Arrière

    Connecteurs du panneau arrière Connecteur de souris Connecteur vert permettant d'installer une souris standard. Éteignez l'ordinateur et tous les périphériques connectés avant de connecter une souris à l'ordinateur. Si vous disposez d'une souris USB, reliez-la à un connecteur USB. Si le système est équipé de Microsoft appropriés ont déjà...
  • Page 73 Connecteur Pour connecter l'ordinateur à un périphérique réseau, branchez l'une des de carte réseau extrémités d'un câble réseau à une prise réseau murale ou à un périphérique réseau. Enfichez ensuite l'autre extrémité du câble réseau dans le connecteur de carte réseau de l'ordinateur. Un déclic indique que le câble est correctement inséré.

  • Page 74: Vue Interne

    Vue interne PRÉCAUTION : avant de commencer les procédures de cette section, suivez les consignes de sécurité fournies dans le Guide d'informations sur le produit. Bloc d'alimentation Carte système Baie de disque dur secondaire Protecteur de ventilation du processeur Baie de disque dur principale Ventilateur de la carte Guide de référence rapide Ventilateur du processeur...

  • Page 75: Composants De La Carte Système

    Couleur des câbles Périphérique Disque dur Lecteur de disquette Lecteur de CD/DVD Composants de la carte système Couleur Câble bleu Languette d'extraction noire Languette d'extraction orange Guide de référence rapide...

  • Page 76: Comment Consulter Le Guide D'utilisation

    Instructions relatives à l'utilisation de Dell Diagnostics et à la réinstallation de pilotes • Informations pour contacter Dell Vous pouvez accéder au Guide d'utilisation à partir du disque dur ou du site support.dell.com. Guide de référence rapide Logement PCI-Express x16 (jusqu'à 150 w) Logement PCI Express x8 (câblé...

  • Page 77: Retrait Du Capot De L'ordinateur

    2 Répondez aux invites du site qui vous demandent des informations spécifiques concernant votre ordinateur. 3 Sur la page d'accueil du site Dell de support technique, cliquez sur Reference (Référence) puis sur User's Guides (Guides d'utilisation) et sur Systems (Systèmes), puis sélectionnez votre ordinateur.

  • Page 78: Entretien Et Maintenance De L'ordinateur

    6 Repérez les trois pattes des charnières situées sur le bord de l'ordinateur. 7 Saisissez le capot par les bords et faites-le pivoter vers le haut en utilisant les charnières pour faire levier. 8 Dégagez le capot des charnières et mettez-le de côté. Entretien et maintenance de l'ordinateur Pour maintenir votre ordinateur en bon état, respectez les consignes suivantes : •...

  • Page 79: Résolution Des Incidents

    • Si l'instruction fournie dans la section consacrée au dépannage vous renvoie au Guide d'utilisation, rendez-vous sur le site support.dell.com (si nécessaire à partir d'un autre ordinateur) pour consulter ce document. Résolution des incompatibilités liées aux logiciels ou au matériel Si un périphérique n'est pas détecté...
  • Page 80 Création d'un point de restauration 1 Cliquez sur Démarrer, puis sur Aide et support. 2 Cliquez sur Restauration du système. 3 Suivez les instructions affichées. Restauration de l'ordinateur à un état antérieur AVIS : avant de restaurer l'ordinateur à un état antérieur, enregistrez et fermez tous les fichiers ouverts, puis quittez tous les programmes en cours d'exécution.

  • Page 81: Utilisation De La Dernière Configuration Valide

    Si un incident se produit, procédez aux vérifications de la section “Résolution des incidents”, à la page 79 et exécutez Dell Diagnostics avant de contacter Dell pour obtenir une assistance technique. Il est recommandé d'imprimer ces procédures avant de commencer.
  • Page 82 été trouvée, voir “Lancement de Dell Diagnostics à partir du CD Drivers and Utilities”, à la page 82. Si vous n'avez pas appuyé assez vite, le logo du système d'exploitation apparaît. Dans ce cas, attendez que le bureau Microsoft Windows s'affiche.

  • Page 83: Avant De Commencer Un Test

    9 Sélectionnez Run Dell 32-bit Diagnostics (Exécuter Dell Diagnostics 32 bits) dans la liste numérotée. Si plusieurs versions sont répertoriées, sélectionnez la version appropriée pour votre ordinateur. 10 Lorsque l'écran Main Menu (Menu principal) de Dell Diagnostics s'affiche, sélectionnez le test à...

  • Page 84: Messages D'erreur

    Code Cause 3-2-4 Échec du test du contrôleur du clavier 3-3-1 Perte d'alimentation de la mémoire vive rémanente 3-3-2 Configuration incorrecte de la mémoire vive rémanente 3-3-4 Échec du test de la mémoire vidéo 3-4-1 Échec d'initialisation de l'écran 3-4-2 Échec du retraçage d'écran 3-4-3 Échec de la recherche de la ROM vidéo...

  • Page 85: Voyants De Diagnostic

    Voyants de diagnostic PRÉCAUTION : avant de commencer les procédures de cette section, suivez les consignes de sécurité fournies dans le Guide d'informations sur le produit. Les quatre voyants frontaux numérotés de 1 à 4 peuvent vous aider à résoudre certains incidents. Ces voyants peuvent être éteints ou allumés en vert.
  • Page 86 Appuyez sur <F1> pour démarrer le système d'exploitation. Exécutez Dell Diagnostics. Voir la page 81 pour obtenir des instructions. Si le test de la barrette de mémoire aboutit, arrêtez l'ordinateur, retirez cette barrette et recommencez la même procédure pour toutes les...
  • Page 87 (voir “Résolution des incompatibilités liées aux logiciels ou au matériel”, à la page 79). Si l'incident persiste, contactez Dell (voir le Guide d'utilisation). • Si l'ordinateur contient une carte graphique, retirez-la, réinstallez-la, puis redémarrez l'ordinateur.
  • Page 88 Appuyez sur <F1> pour démarrer le système d'exploitation. Exécutez Dell Diagnostics. Voir la page 81 pour obtenir des instructions. Si le test de la barrette de mémoire aboutit, arrêtez l'ordinateur, retirez cette barrette et recommencez la même procédure pour toutes les...
  • Page 89 • Réinstallez les barrettes de mémoire et redémarrez le système. • Si l'incident persiste, contactez Dell (voir le Guide d'utilisation). • Suivez les procédures de la section “Résolution des incompatibilités liées aux logiciels ou au matériel”, à...

  • Page 90: Questions Fréquemment Posées

    Solution proposée • Vérifiez que les câbles reliant la carte système au disque dur, au lecteur de CD et au lecteur de DVD sont correctement connectés. • Si l'incident persiste, contactez Dell (voir le Guide d'utilisation). Aucune. en l'absence d'incident, Solution Si votre ordinateur est équipé...
  • Page 91 Pour savoir comment accéder au Guide d'utilisation, voir “Recherche d'informations”, à la page 51. Visitez le site Web Dell Support à l'adresse support.dell.com et utilisez l'un des outils d'aide suivants : consultez les livres blancs traitant des technologies les plus récentes...
  • Page 92 Guide de référence rapide...

  • Page 93: Index

    USB, 67, 70, 73 Connecteurs audio ligne d'entrée, 73 ligne de sortie, 73 Consignes de sécurité, 52 Dell site de support, 54 Dell Diagnostics, 81 Dépannage Centre d'aide et de support, 54 conflits, 79 Dell Diagnostics, 81 matériel, 79 restauration du système, 79...
  • Page 94 CD Drivers and Utilities, 51 ResourceCD, 51 Réseau connecteur, 73 ResourceCD Dell Diagnostics, 81 Restauration du système, 79 Sélecteur de tension, 68, 71 Site Web Dell Premier Support, 52, 54 Souris connecteur, 72 Système d'exploitation CD, 55 guide d'installation, 55 connecteurs, 67, 70, 73 Voyants activité...
  • Page 95 Dell Precision™ Workstation 390 Guia de referência rápida Modelo DCTA w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 96 Outras marcas e nomes comerciais podem ser utilizados neste documento para fazer referência às entidades proprietárias das marcas e nomes ou seus produtos. A Dell Inc. renuncia qualquer interesse proprietário em marcas e nomes comerciais que não sejam de sua propriedade.
  • Page 97 Uso do recurso System Restore (Restauração do sistema) do Microsoft Windows XP Como utilizar a última configuração válida Dell Diagnostics Antes de iniciar os testes Códigos de bipe ....... .
  • Page 98 Conteúdo...

  • Page 99: Como Obter Informações

    CD Drivers and Utilities ([Drivers e utilitários], também conhecido como ResourceCD ) Documentação e drivers já instalados no computador. Utilize o CD para reinstalar drivers, executar o “Dell Diagnostics” na página 128, ou acessar a documentação. Os arquivos de leitura (Readme) estão...
  • Page 100 • Código de serviço expresso e etiqueta de serviço • Etiqueta de licença do Microsoft Windows Guia de referência rápida Encontre aqui Guia de informações do produto Dell™ Guia do usuário Centro de ajuda e suporte do Microsoft Clique no botão Iniciar e, em seguida, clique em Ajuda e suporte.
  • Page 101 • Desktop System Software (DSS) - caso você reinstale o sistema operacional do computador, também será necessário reinstalar o utilitário DSS. O DSS oferece atualizações críticas para o sistema operacional e suporte para unidades de disquete USB de 3,5 pol. da Dell™, ® ® processadores Intel Pentium M, unidades óticas...
  • Page 102 O que está procurando? • Como reinstalar o sistema operacional • Como utilizar o Linux • Discussão por e-mail com usuários dos produtos Dell Precision™ e do sistema operacional Linux. • Informações adicionais sobre o Linux e o computador Dell Precision Guia de referência rápida...

  • Page 103: Configuração Do Computador (Orientação Torre)

    Configuração do computador (orientação torre) ADVERTÊNCIA: Antes de iniciar qualquer procedimento detalhado nesta seção, siga as instruções de segurança contidas no Product Information Guide (Guia de informações do produto). É preciso concluir todas as etapas para configurar corretamente o computador. Conecte o teclado e o mouse.
  • Page 104 Conecte o monitor. Dependendo da placa gráfica, é possível conectar o monitor de diversas maneiras. NOTA: Pode ser necessário utilizar o adaptador ou cabo fornecido para conectar o monitor ao computador. Guia de referência rápida...
  • Page 105 Para placas com suporte para um ou dois monitores com um único conector Um adaptador VGA Utilize o adaptador VGA caso possua uma placa gráfica para um único monitor e deseje conectar o computador a um monitor VGA. Adaptador com dois cabos em Y para VGA Utilize o cabo Y apropriado caso disponha de um conector e deseje conectar o computador a um ou dois monitores VGA.
  • Page 106 Para placas com suporte para dois monitores com um conector DVI e um conector VGA Um conector DVI e um conector VGA Utilize o(s) conector(es) apropriado(s) para conectar o computador a um ou dois monitores. Para placas com suporte para dois monitores com dois conectores DVI Dois conectores DVI Utilize os conectores DVI para conectar o computador a um...
  • Page 107 Conexão dos alto-falantes. NOTA: Caso o computador tenha uma placa de áudio instalada, conecte os alto-falantes à placa. Conecte os cabos de alimentação e ligue o computador e o monitor. Guia de referência rápida...

  • Page 108: Configuração Do Computador (Orientação Desktop)

    Instale os dispositivos ou software adicionais. Antes de instalar qualquer dispositivo ou software que não tenha sido fornecido com o computador, leia a documentação fornecida com o produto ou entre em contato com o fornecedor, para verificar se são compatíveis com o computador e o sistema operacional. Parabéns! Você...
  • Page 109 Conecte o modem ou o cabo de rede. NOTA: Caso o computador tenha uma placa de rede instalada, conecte o cabo de rede à placa. Conecte o monitor. Dependendo da placa gráfica, é possível conectar o monitor de diversas maneiras. NOTA: Pode ser necessário utilizar o adaptador ou cabo fornecido para...
  • Page 110 Para placas com suporte para um ou dois monitores com um único conector Adaptador VGA Utilize o adaptador VGA caso possua uma placa gráfica para um único monitor e deseje conectar o computador a um monitor VGA. Adaptador com dois cabos em Y para VGA Utilize o cabo Y apropriado caso disponha de um conector e deseje conectar o computador a um ou dois monitores VGA.
  • Page 111 Para placas com suporte para dois monitores com um conector DVI e um conector VGA Um conector DVI e um conector VGA Utilize o(s) conector(es) apropriado(s) para conectar o computador a um ou dois monitores. Para placas com suporte para dois monitores com dois conectores DVI Dois conectores DVI Utilize o(s) conector(es) DVI para conectar o computador...
  • Page 112 Esse conector só está disponível na compra de uma placa IEEE 1394. Para adquirir uma placa, entre em contato com a Dell. Para instruções de como contatar a Dell e para mais informações sobre a placa IEEE 1394, consulte o Guia do usuário.

  • Page 113: Sobre O Computador

    Sobre o computador Visão frontal (torre) Luz de atividade da unidade de CD ou DVD Botão de ejeção da unidade de CD/DVD Luz de atividade da unidade de disquete Botão ejetar da unidade de disquete Luz de atividade da unidade de disco rígido Conector IEEE 1394 (opcional) A luz da unidade de CD/DVD fica acesa quando o computador lê...
  • Page 114 Conectores USB 2.0 (2) Entalhe na base de rotação Dell Botão Liga/Desliga Luz de energia Conector do microfone Conector do fone de ouvido Luzes de diagnóstico (4) Luz de atividade da rede Guia de referência rápida Use os conectores USB frontais para dispositivos que só são conectados ocasionalmente, tais como dispositivos portáteis de memória, câmeras ou...

  • Page 115: Vista Posterior (Orientação Em Torre)

    Vista posterior (orientação em torre) Conector de energia Chave seletora de voltagem Conectores do painel traseiro Slots de placa Ligue o cabo de força neste conector. Veja mais detalhes das instruções de segurança no Guia de informações do produto. Acople os dispositivos seriais, USB e outros aos conectores apropriados. Acesso aos conectores de qualquer placa PCI ou PCI Express instalada.

  • Page 116: Visão Frontal (Orientação Desktop)

    Visão frontal (orientação desktop) Luz de atividade da unidade de disquete Luz de atividade da unidade de CD ou DVD Botão ejetar da unidade de disquete Botão de ejeção da unidade de CD/DVD Luz de atividade da unidade de disco rígido Conector IEEE 1394 (opcional) Guia de referência rápida...
  • Page 117 Conectores USB 2.0 (2) Use os conectores USB frontais para dispositivos que só são conectados ocasionalmente, tais como dispositivos portáteis de memória, câmeras ou dispositivos USB de inicialização (consulte a seção “Configuração do sistema” no Guia do usuário para obter mais informações sobre como inicializar a partir de dispositivos USB).

  • Page 118: Visão Posterior (Orientação Desktop)

    Visão posterior (orientação desktop) Slots de placa Conector de energia Chave seletora de voltagem Conectores do painel traseiro Guia de referência rápida Acesso aos conectores de qualquer placa PCI ou PCI Express instalada. Ligue o cabo de força neste conector. Veja mais detalhes das instruções de segurança no Guia de informações do produto.

  • Page 119: Conectores Do Painel Traseiro

    USB, acople-o a um conector USB. Para computadores que utilizam o sistema operacional Microsoft a Dell instalou os drivers de mouse necessários na unidade de disco rígido. Conecte dispositivos paralelos, como impressoras, ao respectivo conector. Se tiver uma impressora USB, acople-a a um conector USB.
  • Page 120 Luz de atividade da rede Conector de entrada Conector de saída Conectores USB 2.0 (2) Conectores USB 2.0 (3) Conector serial Conector do teclado Guia de referência rápida A luz amarela pisca quando o computador está transmitindo ou recebendo dados da rede.

  • Page 121: Vista Interna

    Vista interna ADVERTÊNCIA: Antes de iniciar qualquer procedimento detalhado nesta seção, siga as instruções de segurança contidas no Product Information Guide (Guia de informações do produto). Fonte de alimentação Placa do sistema Compartimento de unidade de disco rígido secundária Defletor de ar do processador Compartimento da unidade de disco rígido principal Ventilador da placa...

  • Page 122: Componentes Da Placa Do Sistema

    Cores de cabos Componentes da placa do sistema Guia de referência rápida Dispositivo Unidade de disco rígido Cabo azul Unidade de disquetes Aba de puxar preta unidade de CD/DVD Aba de puxar laranja...

  • Page 123: Localização Do Guia Do Usuário

    Instruções de uso do Dell Diagnostics e reinstalação de drivers; • Informações sobre como entrar em contato com a Dell. É possível obter acesso ao Guia do usuário através da unidade de disco rígido ou do site do Dell Support, em support.dell.com. Slot de placa PCI-Express x16 até 150W...

  • Page 124: Como Remover A Tampa Do Computador

    2 Siga as solicitações por informações específicas do seu computador apresentadas no site. 3 Na página inicial do Dell Support, clique em Site de Referência, selecione User’s Guides (Guias do usuário) e Systems (Sistemas) e depois selecione o modelo do seu Dell Precision.

  • Page 125: Cuidados Em Relação Ao Seu Computador

    6 Localize as três abas das dobradiças na borda do computador. 7 Segure as laterais da tampa do computador e gire-a para cima, utilizando as dobradiças como pontos de apoio. 8 Solte a tampa das presilhas e coloque-a em um local seguro. Cuidados em relação ao seu computador Para preservar o computador, proceda conforme as seguintes sugestões: •...

  • Page 126: Solução De Problemas

    • Caso a ação recomendada na resolução de problemas seja consultar uma determinada seção do Guia do usuário, siga para o site support.dell.com (em outro computador, se necessário) para obter acesso ao Guia do usuário. Resolução de incompatibilidades de software e hardware Caso algum dispositivo não tenha sido detectado durante a configuração do sistema operacional ou, mesmo...
  • Page 127 Criação de pontos de restauração 1 Clique no botão Iniciar e, em seguida, clique em Ajuda e suporte. 2 Clique em Restauração do sistema. 3 Siga as instruções exibidas na tela. Como restaurar o computador a um estado de funcionamento anterior AVISO: Antes de restaurar o computador para o estado operacional anterior, salve e feche todos os arquivos e programas que estiverem abertos.

  • Page 128: Como Utilizar A Última Configuração Válida

    Quando utilizar o Dell Diagnostics Caso tenha algum problema com o computador, execute as verificações contidas na seção “Solução de problemas” na página 126 e execute o Dell Diagnostics antes de entrar em contato com a Dell para obter assistência técnica.
  • Page 129 3 Quando a lista de dispositivos de inicialização for exibida, destaque Boot to Utility Partition (Inicializar na partição do utilitário) e pressione <Enter>. 4 Quando a tela Main Menu (Menu principal) do Dell Diagnostics for exibida, selecione o teste a ser executado. Para obter informações sobre os testes, consulte o Guia do usuário.

  • Page 130: Antes De Iniciar Os Testes

    8 Digite para iniciar o Dell Diagnostics. 9 Selecione a opção Run the 32 Bit Dell Diagnostics (Executar o Dell Diagnostics em 32 bits) na lista numerada. Se houver várias versões listadas, selecione a versão correta para o seu computador.

  • Page 131: Mensagens De Erro

    Código Causa 3-1-2 Falha do registro mestre de DMA 3-1-3 Falha no registro da máscara de interrupção mestre 3-1-4 Falha no registro da máscara de interrupção escravo 3-2-2 Falha no carregamento do vetor de interrupção 3-2-4 Falha no teste do controlador do teclado 3-3-1 Perda de energia na NVRAM 3-3-2...

  • Page 132: Luzes De Diagnóstico

    Luzes de diagnóstico ADVERTÊNCIA: Antes de iniciar qualquer procedimento detalhado nesta seção, siga as instruções de segurança contidas no Product Information Guide (Guia de informações do produto). Para ajudar a solucionar problemas, seu computador está equipado com quatro luzes no painel frontal, identificadas como “1”, “2”, “3”...
  • Page 133 Quando identificar módulos com defeito, entre em contato com a Dell para obter uma peça de substituição. Para obter mais informações sobre como entrar em contato com a Dell, consulte o Guia do usuário on-line.
  • Page 134 “Resolução de incompatibili- dades de software e hardware” na página 126). Se o problema persistir, entre em contato com a Dell. Para obter mais informações sobre como entrar em contato com a Dell, consulte o Guia do usuário on-line.
  • Page 135 Quando um módulo de memória defeituoso está identificado, entre em contato com a Dell para fazer a substituição. Para maiores informações sobre como contatar a Dell, consulte o Guia do usuário. NOTA: Se necessário, o computador...
  • Page 136 Guia de referência rápida Solução sugerida Entre em contato com a Dell para obter assistência técnica. Para obter mais informações sobre como entrar em contato com a Dell, consulte o Guia do usuário on-line.
  • Page 137 “Resolução de incompatibili- dades de software e hardware” na página 126). Caso o problema persista, entre em contato com a Dell. Para obter mais informações sobre como entrar em contato com a Dell, consulte o Guia do usuário on-line.

  • Page 138: Perguntas Mais Freqüentes

    108 para obter mais informações sobre como conectar dois monitores ao computador. Para obter mais informações, entre em contato com a Dell. Para obter mais informações sobre como entrar em contato com a Dell, consulte o Guia do usuário.
  • Page 139 Para obter ajuda para localizar o seu Guia do usuário, consulte a seção “Como obter informações” na página 99. Visite o site de suporte da Dell, em support.dell.com, e utilize uma das seguintes ferramentas de suporte: leia artigos sobre a tecnologia mais recente ou entre em contato com outros usuários de produtos Dell...
  • Page 140 Guia de referência rápida...

  • Page 141: Índice

    120 conflitos incompatibilidades de software e hardware, 126 IRQ, 126 Dell site de suporte, 101 Dell Diagnostics, 128 diagnóstico CD Drivers and Utilities, 99 códigos de bipe, 130 Dell, 128 luzes, 114, 117, 132 documentação dispositivo, 99 Guia de informações do produto, 100 Guia do usuário, 100...
  • Page 142 132 mouse Conector, 119 placa do sistema, 122 placas slots, 115, 118 problemas códigos de bipe, 130 Dell Diagnostics, 128 luzes de diagnóstico, 132 restaurar para um estado anterior, 126 Índice rede Conector, 119 reinstalação CD Drivers and Utilities, 99 ResourceCD, 99 resolução de problemas, 126...
  • Page 143 Estación de trabajo Dell Precision™ 390 Guía de referencia rápida Modelo DCTA w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 144 Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc.; Red Hat es una marca comercial registrada de Red Hat Corporation.
  • Page 145 Solución de incompatibilidades de software y hardware Uso de la función Restaurar sistema de Microsoft Windows XP Uso de la última configuración buena conocida Dell Diagnostics Antes de comenzar con las pruebas Códigos de sonido .......
  • Page 146 Contenido...

  • Page 147: Localización De Información

    ResourceCD) (CD de recursos) La documentación y los controladores ya están instalados en el ordenador. Puede utilizar el CD para reinstalar los controladores, ejecutar Dell Diagnostics (consulte “Dell Diagnostics” en la página 177) o acceder a la documentación.
  • Page 148 • Etiqueta de servicio y código de servicio rápido • Etiqueta de licencia de Microsoft Windows Guía de referencia rápida Dónde encontrarlo Guía de información del producto de Dell™ Guía del usuario Centro de ayuda y soporte técnico de Microsoft ®...
  • Page 149 3,5 pulgadas de Dell™, procesadores Intel ® Pentium M, unidades ópticas y dispositivos USB. DSS es necesario para que el ordenador Dell funcione correctamente. El software detecta automáticamente el ordenador y el sistema operativo e instala las actualizaciones adecuadas según la configuración.
  • Page 150 NOTA: el color del CD varía según el sistema operativo solicitado. NOTA: el CD Operating System es opcional y puede no incluirse con su ordenador. Páginas web de Linux con soporte de Dell • http://linux.dell.com • http://lists.us.dell.com/mailman/listinfo/linux-precision • http://docs.us.dell.com/docs/software/oslinux/...

  • Page 151: Instalación Del Ordenador (Orientación De Torre)

    Instalación del ordenador (orientación de torre) PRECAUCIÓN: antes de realizar cualquiera de los procedimientos descritos en esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto. Para configurar correctamente el ordenador es necesario llevar a cabo todos los pasos. Conecte el teclado y el ratón.
  • Page 152 Conecte el monitor. Según la tarjeta gráfica, puede conectar el monitor de varias formas. NOTA: para conectar el monitor al ordenador, es posible que deba utilizar el adaptador o el cable suministrados. Guía de referencia rápida...
  • Page 153 Para tarjetas con posibilidad de monitor único o dual con un solo conector Un adaptador VGA Utilice el adaptador VGA si dispone de una tarjeta gráfica compatible con un único monitor y desea conectar el ordenador a un monitor VGA. Adaptador de cable VGA dual en Y Utilice el cable en forma de Y apropiado si la tarjeta gráfica tiene un solo conector y desea conectar...
  • Page 154 Para tarjetas con posibilidad de monitor dual con un conector DVI y un conector VGA Un conector DVI y un conector VGA Utilice los conectores apropiados cuando desee conectar el ordenador a uno o dos monitores. Para tarjetas con posibilidad de monitor dual con dos conectores DVI Dos conectores DVI Utilice los conectores DVI para conectar el ordenador a uno...
  • Page 155 Conecte los altavoces. NOTA: si el ordenador tiene una tarjeta de sonido instalada, conecte los altavoces a la tarjeta. Conecte los cables de alimentación y encienda el ordenador y el monitor. Guía de referencia rápida...

  • Page 156: Instalación Del Ordenador (Orientación De Escritorio)

    Instale el software o dispositivos adicionales. Antes de instalar dispositivos o software no proporcionados con el ordenador, lea la documentación incluida con el software o el dispositivo, o póngase en contacto con el proveedor para verificar que el software o el dispositivo es compatible con su ordenador y sistema operativo. Enhorabuena.
  • Page 157 Conecte el módem o el cable de red. NOTA: si su ordenador tiene instalada una tarjeta de red, conecte el cable de red a la tarjeta. Conecte el monitor. Según la tarjeta gráfica, puede conectar el monitor de varias formas. NOTA: para conectar el monitor al ordenador, es posible que deba utilizar...
  • Page 158 Para tarjetas con posibilidad de monitor único o dual con un solo conector Adaptador VGA Utilice el adaptador VGA si dispone de una tarjeta gráfica compatible con un solo monitor y desea conectar el ordenador a un monitor VGA. Adaptador de cable VGA dual en Y Utilice el cable en forma de Y apropiado si la tarjeta gráfica tiene un solo conector y desea conectar el ordenador a uno o dos monitores VGA.
  • Page 159 Para tarjetas con posibilidad de monitor dual con un conector DVI y un conector VGA Un conector DVI y un conector VGA Utilice los conectores apropiados cuando desee conectar el ordenador a uno o dos monitores. Para tarjetas con posibilidad de monitor dual con dos conectores DVI Dos conectores DVI Utilice los conectores DVI para conectar el ordenador a uno...
  • Page 160 IEEE 1394. Para adquirir una tarjeta, póngase en contacto con Dell. Para obtener instrucciones sobre cómo ponerse en contacto con Dell y obtener más información sobre la tarjeta IEEE 1394, consulte la Guía del usuario.

  • Page 161: Acerca Del Ordenador

    Acerca del ordenador Vista frontal (orientación de torre) Indicador luminoso de actividad de la unidad de CD o DVD Botón de expulsión de la unidad de CD o DVD Indicador luminoso de actividad de la unidad de disquete Botón de expulsión de la unidad de disquete Indicador luminoso de actividad del disco duro...
  • Page 162 Conector IEEE 1394 (opcional) Conectores USB 2.0 (2) Muesca de rotación de la placa de identificación de Dell Botón de encendido Indicador luminoso de alimentación Conector para micrófono Guía de referencia rápida Utilice el conector IEEE 1394 opcional para dispositivos de datos de alta velocidad como cámaras de vídeo digital y dispositivos de almacenamiento externo.

  • Page 163: Vista Posterior (Orientación De Torre)

    Conector para auriculares Indicadores luminosos de diagnóstico (4) Indicador luminoso de enlace de red Vista posterior (orientación de torre) Utilice este conector para conectar auriculares y la mayoría de los altavoces. Utilice estos indicadores luminosos como ayuda para solucionar problemas del ordenador basándose en el código de diagnóstico.

  • Page 164: Vista Frontal (Orientación De Escritorio)

    Conector de alimentación Selector de voltaje Conectores del panel posterior Ranuras para tarjeta Vista frontal (orientación de escritorio) Guía de referencia rápida Inserte el cable de alimentación en este conector. Para obtener más información, consulte las instrucciones de seguridad incluidas en la Guía de información del producto.
  • Page 165 Indicador luminoso de El indicador luminoso de actividad de la unidad de disquete se enciende cuando actividad de la unidad el ordenador lee o graba datos en la unidad de disquete opcional. Antes de extraer de disquete el disquete de su unidad, espere a que se apague el indicador. Indicador luminoso de El indicador luminoso de actividad de la unidad de CD/DVD se enciende cuando actividad de la unidad...
  • Page 166 Conectores USB 2.0 (2) Botón de encendido Indicador luminoso de alimentación Indicadores luminosos de diagnóstico (4) Conector para micrófono Conector para auriculares Indicador luminoso de enlace de red Guía de referencia rápida Utilice los conectores USB de la parte frontal del ordenador para dispositivos que conecte ocasionalmente, como memorias USB flash o cámaras, o para dispositivos USB de inicio.

  • Page 167: Vista Posterior (Orientación De Escritorio)

    Vista posterior (orientación de escritorio) Ranuras para tarjeta Conector de alimentación Selector de voltaje Conectores del panel posterior Permiten acceder a los conectores de las tarjetas PCI o PCI Express instaladas. Inserte el cable de alimentación en este conector. Para obtener más información, consulte las instrucciones de seguridad incluidas en la Guía de información del producto.

  • Page 168: Conectores Del Panel Posterior

    Conectores del panel posterior Conector para ratón Conector paralelo Indicador luminoso de integridad del enlace Guía de referencia rápida Enchufe un ratón estándar en el conector verde para ratón. Antes de conectar un ratón al ordenador, apague el ordenador y todos los dispositivos conectados. Si tiene un ratón USB, enchúfelo en un conector USB.
  • Page 169 Conector del adaptador Para conectar el ordenador a una red o un dispositivo de banda ancha, enchufe un de red extremo del cable de red en un conector de red, en un dispositivo de red o en un dispositivo de banda ancha. Conecte el otro extremo del cable de red al conector del adaptador de red del ordenador.

  • Page 170: Vista Interior

    Vista interior PRECAUCIÓN: antes de realizar cualquiera de los procedimientos descritos en esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto. Fuente de alimentación Placa base Compartimiento para unidades de disco duro secundario Cubierta para flujo de aire del procesador Compartimiento para unidades de disco duro principal...

  • Page 171: Componentes De La Placa Base

    Colores de los cables Dispositivo Unidad de disco duro Unidad de disquete Unidad de CD/DVD Componentes de la placa base Color Cable azul Lengüeta de tiro negra Lengüeta de tiro naranja Guía de referencia rápida...

  • Page 172: Localización De La Guía Del Usuario

    Instrucciones para utilizar Dell Diagnostics y reinstalar controladores • Información sobre cómo ponerse en contacto con Dell Puede acceder a la Guía del usuario desde la unidad de disco duro o la página web de asistencia de Dell (support.dell.com). Guía de referencia rápida...

  • Page 173: Extracción De La Cubierta Del Ordenador

    2 Siga las indicaciones que aparecen en la página web en las que se le solicita información específica de su ordenador. 3 En la página de inicio de la página web de asistencia de Dell, haga clic en Reference (Referencia), seleccione User’s Guides (Guías del usuario) y Systems (Sistemas) y, a continuación, seleccione su ordenador.

  • Page 174: Mantenimiento Del Ordenador

    6 Localice las tres lengüetas con bisagras situadas en el borde del ordenador. 7 Sujete la cubierta del ordenador por los lados y gírela hacia arriba, apoyándola en las bisagras. 8 Desenganche la cubierta de las lengüetas con bisagras y deposítela en un lugar seguro. Mantenimiento del ordenador Para mantener el ordenador en buen estado, siga estos consejos: •...

  • Page 175: Solución De Problemas

    • Si la acción recomendada de la sección de solución de problemas consiste en consultar una sección de la Guía del usuario, visite la página web support.dell.com (desde otro ordenador si es necesario) para acceder a la Guía del usuario.
  • Page 176 Creación de un punto de restauración 1 Haga clic en el botón Inicio y seleccione Ayuda y soporte técnico. 2 Haga clic en Restaurar sistema. 3 Siga las instrucciones que aparecen en la pantalla. Restauración del ordenador a un estado operativo anterior AVISO: antes de restaurar el ordenador a un estado operativo anterior, guarde y cierre todos los archivos abiertos y salga de todos los programas.

  • Page 177: Uso De La Última Configuración Buena Conocida

    Cuándo debe utilizarse Dell Diagnostics Si tiene un problema con el ordenador, realice las comprobaciones descritas en “Solución de problemas” en la página 175 y ejecute Dell Diagnostics antes de solicitar asistencia técnica a Dell. Se recomienda imprimir estos procedimientos antes de empezar.
  • Page 178 “Inicio de Dell Diagnostics desde el CD Drivers and Utilities” en la página 178. Si tarda demasiado y aparece el logotipo del sistema operativo, espere hasta que se muestre el escritorio de Microsoft Windows.

  • Page 179: Antes De Comenzar Con Las Pruebas

    9 Seleccione Run the 32 Bit Dell Diagnostics (Ejecutar Dell Diagnostics de 32 bits) en la lista numerada. Si aparecen varias versiones, seleccione la versión apropiada para su ordenador. 10 Cuando aparezca la pantalla Main Menu (Menú principal) de Dell Diagnostics, seleccione la prueba que desee ejecutar.

  • Page 180: Mensajes De Error

    Código Causa 3-3-1 Pérdida de alimentación de la NVRAM 3-3-2 Configuración de NVRAM no válida 3-3-4 Error de la prueba de la memoria de vídeo 3-4-1 Error de inicialización de la pantalla 3-4-2 Error en el barrido de la pantalla 3-4-3 Error de búsqueda de la ROM de vídeo 4-2-1...

  • Page 181: Indicadores Luminosos De Diagnóstico

    Indicadores luminosos de diagnóstico PRECAUCIÓN: antes de realizar cualquiera de los procedimientos descritos en esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto. Para ayudarle a solucionar un problema, el ordenador dispone de cuatro indicadores luminosos marcados como “1”, “2”, “3”...
  • Page 182 Dell para obtener un módulo de memoria de repuesto. Para obtener instrucciones sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. NOTA: si es necesario, el ordenador puede funcionar en modo de depuración hasta que se instalen...
  • Page 183 175). Si el problema persiste, póngase en contacto con Dell. Para obtener instrucciones sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. • Si el ordenador incluye una tarjeta gráfica, extráigala, vuelva a instalarla y reinicie el ordenador.
  • Page 184 Dell para obtener un módulo de memoria de repuesto. Para obtener instrucciones sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. NOTA: si es necesario, el ordenador puede funcionar en modo de depuración hasta que se instalen módulos de memoria nuevos.
  • Page 185 • Si el problema persiste, póngase en contacto con Dell. Para obtener instrucciones sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. • Realice los procedimientos descritos en “Solución de incompatibilidades de software y hardware”...

  • Page 186: Preguntas Frecuentes

    CD y DVD estén conectados correctamente a la placa base. • Si el problema persiste, póngase en contacto con Dell. Para obtener instrucciones sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. Ninguna. Solución Si el ordenador tiene la tarjeta gráfica...
  • Page 187 156 para obtener información sobre la conexión de monitores al ordenador. Para obtener más información, póngase en contacto con Dell. Para obtener información sobre cómo ponerse en contacto con Dell, consulte la Guía del usuario. Consulte la documentación incluida con los altavoces para obtener más...
  • Page 188 Dell en la sala de chat del foro de Dell. Si pierde la documentación, puede consultarla en la página web de asistencia de Dell...

  • Page 189: Índice

    175 IRQ, 175 controladores ResourceCD, 147 Dell página de asistencia, 149 Dell Diagnostics, 177 diagnósticos CD Drivers and Utilities, 147 códigos de sonido, 179 Dell, 177 indicadores luminosos, 163, 166, 181 documentación dispositivo, 147 en línea, 149...
  • Page 190 148 ordenador códigos de sonido, 179 restaurar al estado anterior, 175 página web de asistencia preferente de Dell, 148-149 placa base, 171 placa madre. Véase placa base problemas códigos de sonido, 179 conflictos, 175 Dell Diagnostics, 177 indicadores luminosos de diagnóstico, 181...

This manual is also suitable for:

Precision gh458

Table of Contents
