Messa in funzione

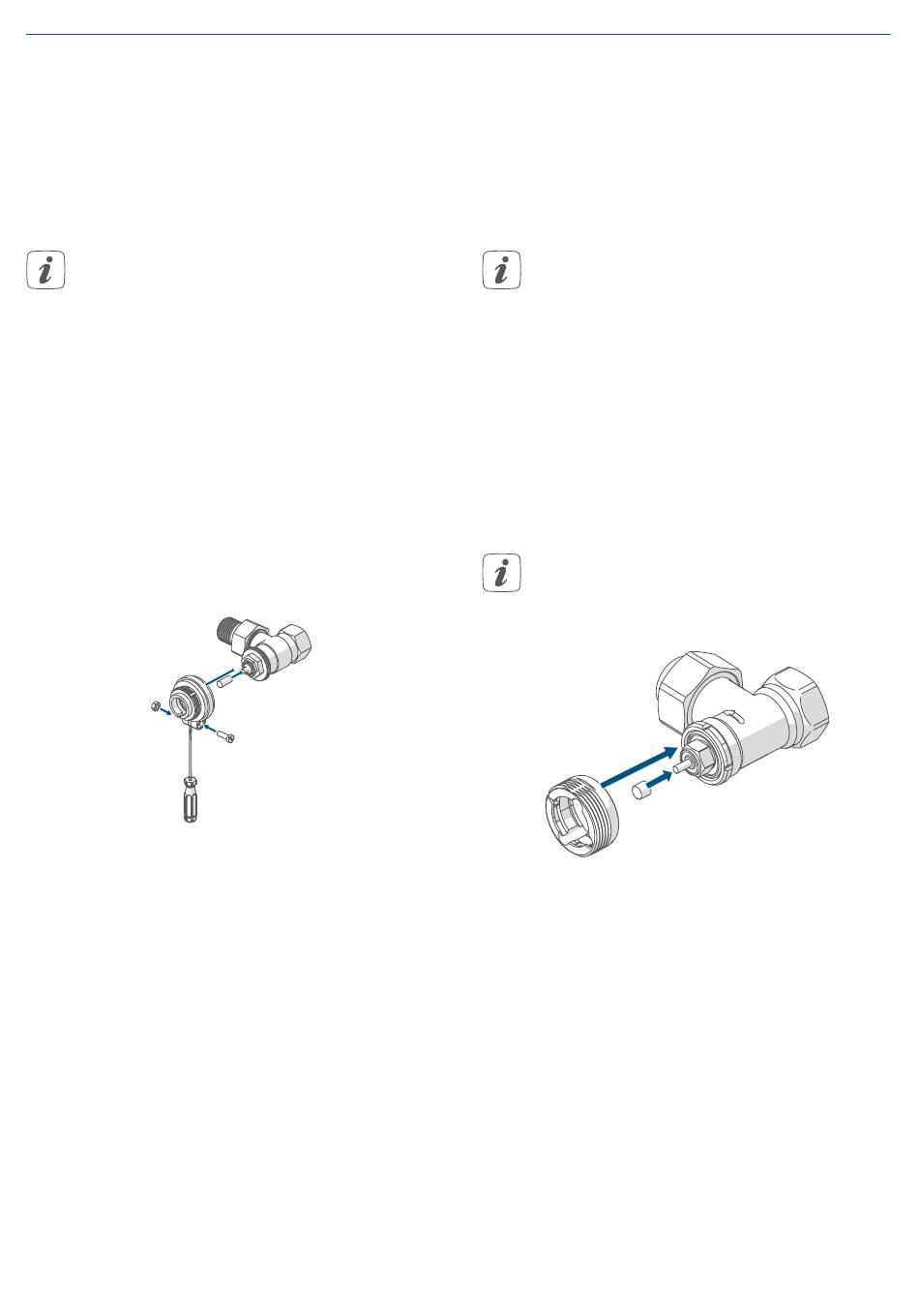

Danfoss RAV
I corpi delle valvole Danfoss presenta-
no tutt'intorno delle incisioni allungate
che assicurano anche un migliore posi-
zionamento dell'adattatore dopo che è
stato inserito.
Durante il montaggio fare atten-
zione che i perni all'interno dell'a-
dattatore abbiano una posizione
di uguale copertura rispetto alle
incisioni sulla valvola.
• Inserire l'adattatore fino in fondo
sulla valvola fino a bloccarlo.
• Fissare l'adattatore con la vite e il
dado forniti.
• Inserire sul perno della valvola la
prolunga per punteria.
Figura 10
Danfoss RAVL
I corpi delle valvole Danfoss presenta-
no tutt'intorno delle incisioni allungate
che assicurano anche un migliore posi-
zionamento dell'adattatore dopo che è
stato inserito.
Durante il montaggio fare atten-
zione che i perni all'interno dell'a-
dattatore abbiano una posizione
di uguale copertura rispetto alle
incisioni sulla valvola.
• Inserire l'adattatore fino in fondo
sulla valvola fino a bloccarlo.
• Inserire sul perno della valvola la
prolunga per punteria.
L'adattatore RAVL non deve essere
avvitato.
Figura 11
