U s e r ' s m a n u a l

( s h o r t f o r m )

NVIP-2DN3130H/IR-1P

Table of Contents

Need help?

Do you have a question about the NVIP-2DN3130H/IR-1P and is the answer not in the manual?

Questions and answers

Summary of Contents for Novus NVIP-2DN3130H/IR-1P

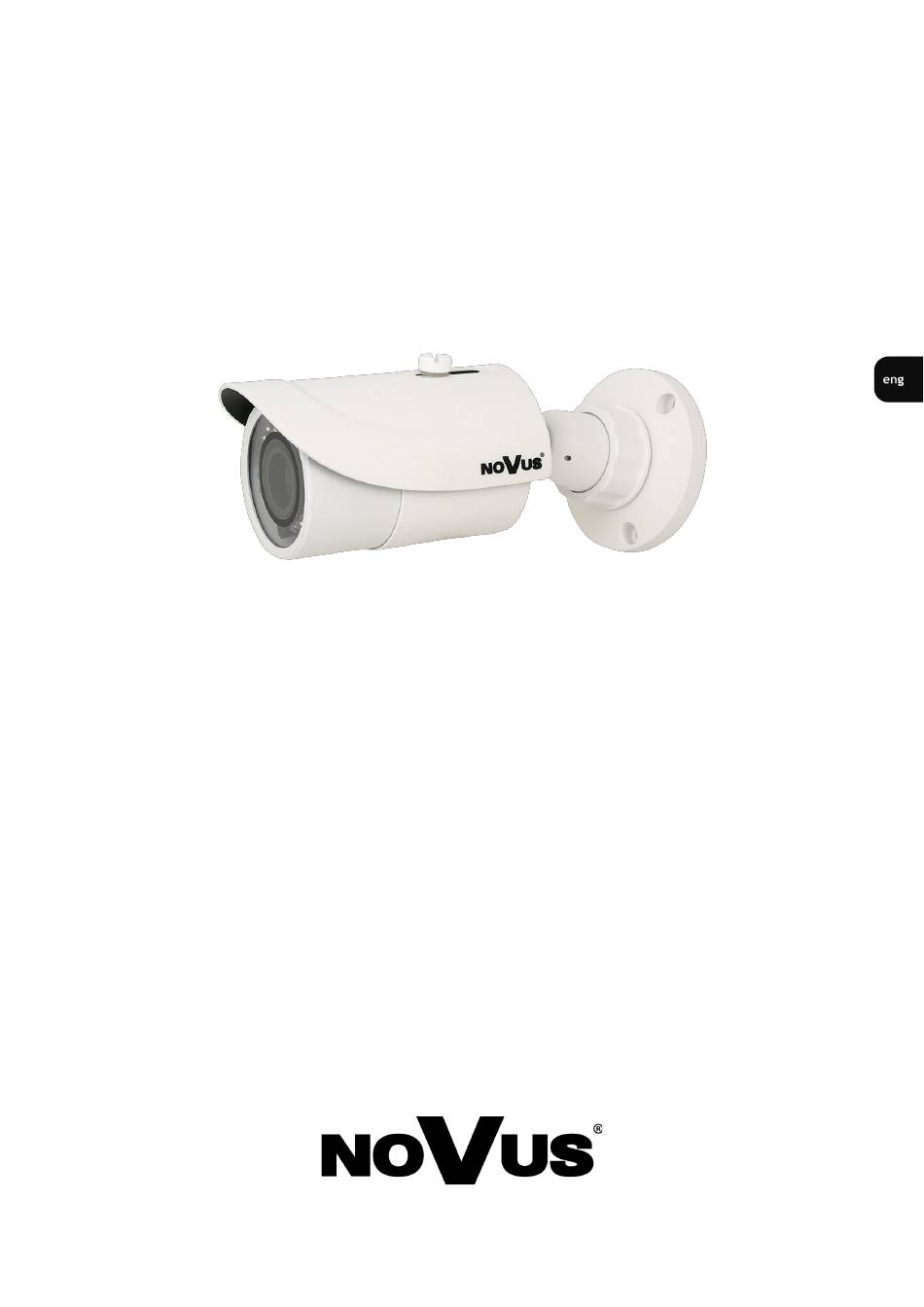

Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-2DN3130H/IR-1P...
Page 2: Important Safeguards And Warnings
NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking CE Marking Our products are manufactured to comply with the requirements of the following directives and...
Page 3 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Page 4: Foreword Information
 Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: 12VDC, PoE (Power over Ethernet) Information Depending on the type of recorder/registration system, the range of features and options may vary.
Page 5: Technical Specification
NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.2. Technical specification Image Image Sensor 2 MPX CMOS sensor 1/2.7” , SmartSens Number of Effective Pixels 1920 (H) x 1080 (V) 0.016lx/F1.85- color mode, Min. Illumination 0 lx (IR on) - B/W mode...
Page 6 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag  Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
Page 7: Start-Up And Initial Camera Configuration
NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: 2.1 Cameras mounting To mount a camera please follow the instructions below: ...
Page 8 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Connecting power and ethernet cable 1- Power supply 12VDC 2- 100 Mb/s Ethernet port (RJ-45 hermetic connector) To maintain tightness of ethernet cable connection, please follow instruction below: 1.
Page 9 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3at Type 1 ) power supply unit. To power the camera via PoE, use a network switch or PoE adapter that complies with the IEEE 802.3af standard.
Page 10: Network Switch
START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera connect ethernet cable between camera and network switch. As the power supply it is possible to use an external stabilized power supply with parameters that meet the requirements of the camera or PoE network switch.
Page 11 PC computer because it will cause an IP conflict. It is also possible to set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP Camera using a connection via the Internet Explorer web browser or NMS software or select DHCP mode (working DHCP server is required in this method in target network).
Page 12 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
Page 13 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
Page 14 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION USING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...
Page 15 NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. WWW INTERFACE - USING AND CONFIGURING 4. WWW INTERFACE -USING AND CONFIGURING 4.1 The Remote Preview Interface 1 View settings Original size Automatic Size Fill screen Full Screen 2 Camera functions Live View On/Off...
Page 16: Restoring Factory Defaults
NVIP-2DN3130H/IR-1P - User’s manual (short form) ver 1.0. RESTORING FACTORY DEFAULTS 5. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level)  software (NMSiptool level) 5.1. Restoring factory defaults by software (web browser level) User can restore default settings of the IP camera.
Page 18 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-03-09 JZ MF ver. 1.0...
Page 19 ł u g i ( s k r ó c o n a ) NVIP-2DN3130H/IR-1P...
Page 20 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do...
Page 21: Warunki Bezpieczeństwa
NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO SAMODZIELNIE OTWIERAĆ OBUDOWY URZĄDZENIA I DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.
Page 22: Informacje Wstępne
FTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie 12 VDC/PoE (Power over Ethernet) Informacja W zależności od typu używanego rejestratora/systemu rejestracji, zakres funkcjonalności i dostępnych...
Page 23: Dane Techniczne
NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Obraz Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7”, SmartSens Liczba efektywnych pikseli 1920 (H) x 1080 (V) 0.016 lx/F1.85 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
Page 24 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery (w milimetrach) 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Skrócona instrukcja obsługi.
Page 25: Uruchamianie I Wstępna Konfiguracja Kamery Ip
NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1 Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą:  Przyłożyć uchwyt kamery do ściany lub sufitu.
Page 26 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie kabla sieciowego i zasilania 1- Złącze zasilania kamery 12VDC 2- Port Ethernet 100 Mb/s (hermetyczne gniazdo RJ-45) Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z instrukcją: 1.
Page 27 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3 Podłączenie zasilania Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...
Page 28 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...
Page 29 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany UWAGA: W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń...
Page 30 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
Page 31: Połączenia Sieciowe Za Pomocą Przeglądarki Www
NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
Page 32 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
Page 33 NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1 Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2 Funkcje kamery Podgląd na żywo włącz/wyłącz Zrób zdjęcie...
Page 34: Przywracanie Ustawień Fabrycznych Kamery
NVIP-2DN3130H/IR-1P - Skrócona instrukcja obsługi wer. 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 5. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki)  programowo (z poziomu programu NMSiptool) 5.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień...
Page 36 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-03-09 JZ MF wer. 1.0...
