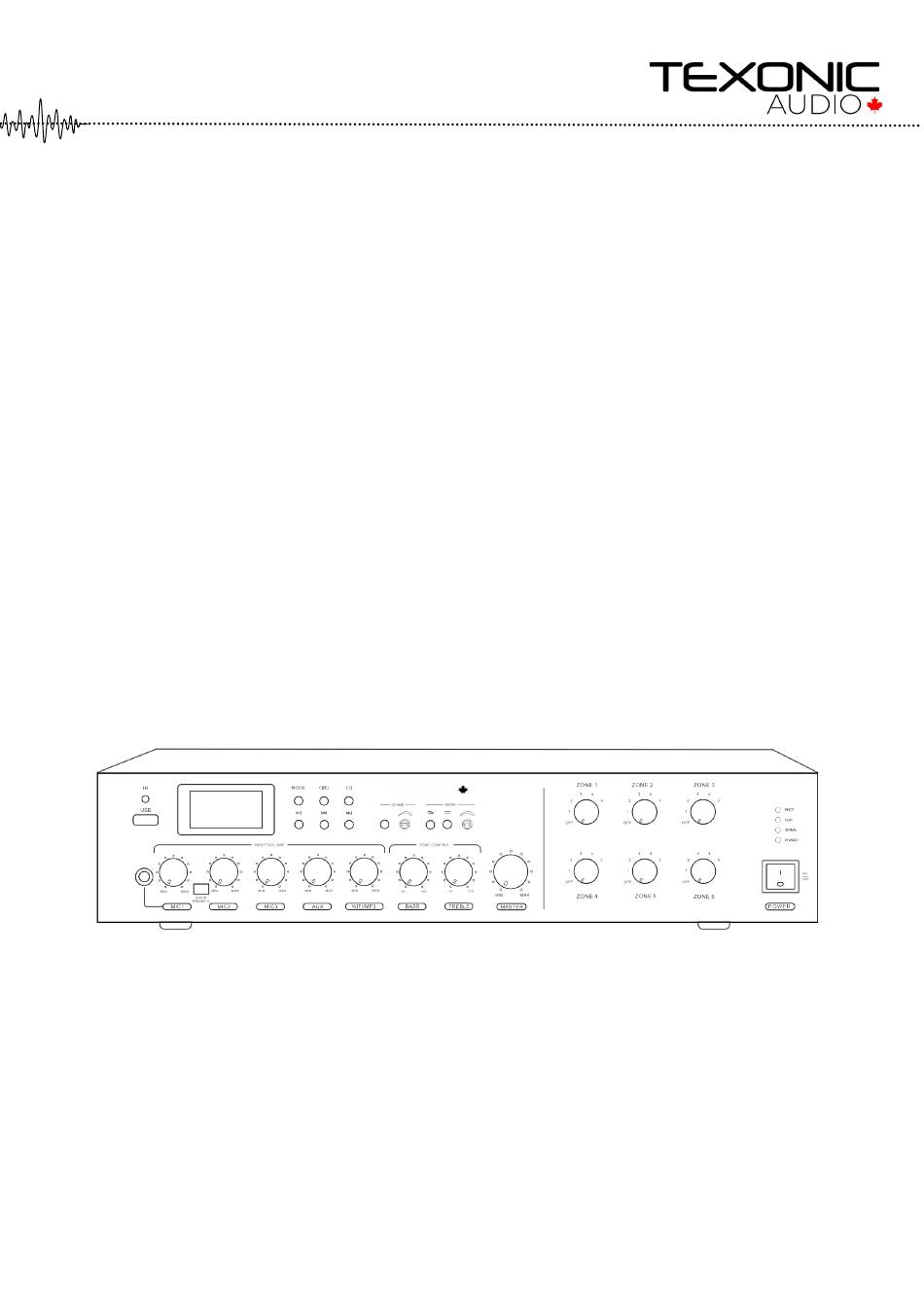

- Page 1 6 Zone WiFi Streaming Commercial Mixer Amplifier BX12N I N S T A L L A T I O N M A N U A L BX12N TEXONIC MIXER AMPLIFIER www.texonic.ca...
-
Page 2: What Is Included
Disconnect this device during lightning storms or when not used for extended periods. Only have repairs performed by TEXONIC authorized service centres or technicians . Keep the device away from dripping water or any liquid containers, like vases, that could spill. - Page 3 Ventilation Requirements Description Important: Position the amplifier in a way that This 6 Zone WiFi audio stream and MP3 desktop ensures good airflow. Make sure its vents on mixing amplifier is a convenient solution for small the top and sides are not blocked, as proper to medium PA background music installations.
-
Page 4: Control Interface
BX12N TEXONIC MIXER AMPLIFIER 6 to 9 Front Panel USB Input Interface: Allows you Media player Chime tone activator and Chime & Siren activators to play USB disk module/controller its volume control. and volume control. 1-6 zones on/off and adjust the... - Page 5 USB/BT song. Or keep pressing to increase the pressing to reduce the volume volume Technical Overview Model BX12N Description 6 Zone WIFi streaming Mixer Amplifier with USB/SD/FM/Bluetooth Rated Power 120W Speaker Output Mode Low impedance:4 & 8 ohms (Ω) | Voltage line:70V & 100V Frequency Response 60 Hz ~ 15k Hz (±...
-
Page 6: Connection Diagram (Example)
CONNECTION DIAGRAM (example) Front Panel Desktop USB Flash Disk Microphone BX12N TEXONIC MIXER AMPLIFIER WIFI/MP3 POWER Rear Panel WI FI Streamer BT/WIFI Antenna EMC IN Fuse Fuse for protection against surges and short circuit. If the amplifier suddenly turns off and will not turn on,check the fuse and replace it if necessary. -
Page 7: Connection Diagram
Important Notes: This amplifier provides various speaker outputs: 100V, 70V, and low impedance 4Ω/8Ω. Only one output should be used at a time; connecting multiple outputs simultaneously may damage the amplifier. Ensure that each of the 100V, 70V, 4Ω, or 8Ω terminals is connected to the COM (common) terminal. - Page 8 4Ω & 8Ω low impedance output This output allows connection to low impedance speakers. When connecting two or more speakers, make sure they are wired in Series, Parallel, or a Series-Parallel combination to ensure that the total load impedance stays within 4Ω or 8Ω. A.
- Page 9 Switching Input Source to Bluetooth 1. Activate Bluetooth Settings on Your Mobile Device: Note: The front panel allows you to control Bluetooth playback using the following buttons: Play/Pause: Press this button to play or pause the Bluetooth audio. Previous Track/Volume Down: Press to return to the previous track. Hold the button to decrease the volume.
-
Page 10: Usb Operations
Switching Input Source to USB To change the input source to "USB," press the MODE button on the front panel of the amplifier. The screen will then display the following information: ⑺ Displays number of the current song Total number of songs on the USB drive Press the "EQ"... - Page 11 App Information Note: This device operates on a 2.4GHz Wi-Fi band only. Specifications provided typical vary between individual units. Specifications are subject to change and improvement without notice. WiFi Solution: Legacy Wireless Hi-Fi System WiFi APP Name: Legacy Player, available on Android and iOS Wi-Fi Mode: Supports Wi-Fi 802.11 b/g/n (AP/STA modes) Supported Music Formats: MP3, WMA, ACC (ACC+), Apple Lossless (ALAC), FLAC, APE, WAV...
- Page 12 Step 1: Download Legacy Player App Download and install the Legacy Player App on your smartphone or tablet. Ensure your smartphone is connected to the same Wi-Fi network that you'll use for the amplifier. Legacy Player Step 2: Connecting your Wi-Fi amplifier to your network Open your Wi-Fi settings and Launch the Legacy Player Select ‘Add Device’...
- Page 13 Step 3: Finish Setup Now select a name from the predefined options or create a custom name for your unit. Then tap ‘Next.’ Please note: This will help you easily identify units across various locations (no two units can have the same name in the Legacy Player App).
- Page 14 B X 1 2 N WiFi Streaming Commercial Mixer Amplifier Specifications may change without pre-notice. sales@texonic.ca - www.texonic.ca...
- Page 15 Amplificateur mélangeur commercial de streaming WiFi 6 zones BX12N I N S T A L L A T I O N M A N U E L BX12N TEXONIC MIXER AMPLIFIER www.texonic.ca...
-
Page 16: Ce Qui Est Inclus
Faites effectuer les réparations uniquement par des centres de service ou des techniciens agréés TEXONIC . Gardez l'appareil à l'écart des gouttes d'eau ou de tout récipient liquide, comme des vases, qui pourrait se renverser. - Page 17 Exigences en matière de ventilation Description Important : placez l'amplificateur de manière à Ce flux audio WiFi à 6 zones et cet amplificateur de garantir une bonne circulation de l'air. Assurez-vous mixage MP3 de bureau constituent une solution que ses aérations sur le dessus et sur les côtés ne pratique pour les installations de musique de fond de sont pas obstruées, car une bonne ventilation est sonorisation de petite et moyenne taille.
- Page 18 BX12N TEXONIC MIXER AMPLIFIER 6 to 9 Panneau avant Activateur de tonalité Interface d'entrée vous Module/contrôleur de lecteur Activateurs de carillon et de carillon et son contrôle de permet de lire un disque USB multimédia sirène et contrôle du volume.
- Page 19 Ou continuez continuez à appuyer pour réduire le d'appuyer pour augmenter le volume volume Aperçu technique Modèle BX12N Amplificateur mélangeur de streaming WIFi 6 zones avec Description USB/SD/FM/Bluetooth Puissance nominale 120W Mode de sortie du haut- Faible impédance : 4 et 8 ohms (Ω) | Ligne de tension : 70 V et 100 V parleur Réponse en fréquence...
-
Page 20: Schéma De Connexion
SCHÉMA DE CONNEXION (exemple) Panneau avant Disque flash USB Microphone de bureau BX12N TEXONIC MIXER AMPLIFIER WIFI/MP3 POWER Panneau arrière Diffuseur Wi-Fi Antenne BT/WIFI PUSH PUSH PUSH EMC IN 100V Fusible Fusible pour la protection contre les surtensions et les courts- circuits. - Page 21 Remarques importantes : Cet amplificateur fournit différentes sorties de haut-parleurs : 100 V, 70 V et basse impédance 4 Ω/8 Ω. Une seule sortie doit être utilisée à la fois ; connecter plusieurs sorties simultanément peut endommager l’amplificateur. Assurez-vous que chacune des bornes 100 V, 70 V, 4 Ω...
- Page 22 Sortie basse impédance 4Ω et 8Ω Cette sortie permet la connexion à des enceintes basse impédance. Lorsque vous connectez deux enceintes ou plus, assurez-vous qu'elles sont câblées en série, en parallèle ou dans une combinaison série-parallèle pour garantir que l'impédance de charge totale reste comprise entre 4 Ω...
- Page 23 Commutation de la source d'entrée sur Bluetooth 1. Activez les paramètres Bluetooth sur votre appareil mobile : Remarque : Le panneau avant vous permet de contrôler la lecture Bluetooth à l'aide des boutons suivants : Lecture/Pause : appuyez sur ce bouton pour lire ou mettre en pause l'audio Bluetooth.
-
Page 24: Opérations Usb
Commutation de la source d'entrée sur USB Pour changer la source d'entrée sur « USB », appuyez sur le bouton MODE sur le panneau avant de l'amplificateur. L'écran affichera alors les informations suivantes : ⑺ Affiche le numéro de la chanson en cours Nombre total de chansons sur la clé... - Page 25 Informations sur l'application Remarque : cet appareil fonctionne uniquement sur une bande Wi-Fi de 2,4 GHz. Les spécifications fournies sont typiques et peuvent varier d’une unité individuelle à l’autre. Les spécifications sont sujettes à changement et à amélioration sans préavis. Solution Wi-Fi : Système Hi-Fi sans fil hérité...
- Page 26 Étape 1 : Téléchargez l'application Legacy Player Téléchargez et installez l'application Legacy Player sur votre smartphone ou votre tablette. Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que celui que vous utiliserez pour l'amplificateur. Legacy Player Étape 2 : Connecter votre amplificateur Wi-Fi à votre réseau Sélectionnez «...
- Page 27 Étape 3 : Terminer la configuration Sélectionnez maintenant un nom parmi les options prédéfinies ou créez un nom personnalisé pour votre unité. Appuyez ensuite sur « Suivant ». Remarque : cela vous aidera à identifier facilement les unités réparties dans différents emplacements (deux unités peuvent avoir...
- Page 28 B X 1 2 N Amplificateur mélangeur commercial de streaming WiFi Les spécifications peuvent changer sans préavis. sales@texonic.ca - www.texonic.ca...
