Nobels ODR-1X Owner's Manual

Bedienungsanleitung
ODR-1
Natural OVERDRIVE
Technische Daten
Spannung (DC): 9V Batterie (optional) oder
9V~18V gefiltert & stabilisiertes Netzteil
Netzteilstecker: 2,1 mm Japan Hohlstecker - Innen: Minus
Stromverbrauch:
max. 15 mA
Eingangsimpedanz: ca. 1 MΩ
Ausgangsimpedanz: ca. 2.2 kΩ
Max. Eingangspegel: +6 dB
Regler:
Drive, Spectrum, Level, Bass Cut ,(„GitD" Knöpfe)
Schalter:
An/Aus, High/Low Gain, True Bypass / Buffered Bypass
Buchsen:
DC, Eingang (Monoklinke), Remote (Stereoklinke), Ausgang
Remote Buchse:
für Taster in mono oder stereo
LED Anzeige: 1x grün (An/Aus), 1x rot Gain Boost
Mounty-P: 4x ausklappbare Montageplatten
Abmessungen (cm): 12,7 (L) / 7,3 (B) / 5,5 (H)
Gewicht (gr.): 420 (ohne Batterie)
Änderungen der technischen Daten ohne Vorankündigung vorbehalten!
* Dieses Pedal ist für 9V DC optimiert. Der Betrieb mit Netzteilen von bis zu 18V DC ist möglich. Die Klangergeb-
nisse können dann leicht abweichen.
** Bei Verwendung von nicht stabilisierten Netzteilen treten Brummgeräusche auf!

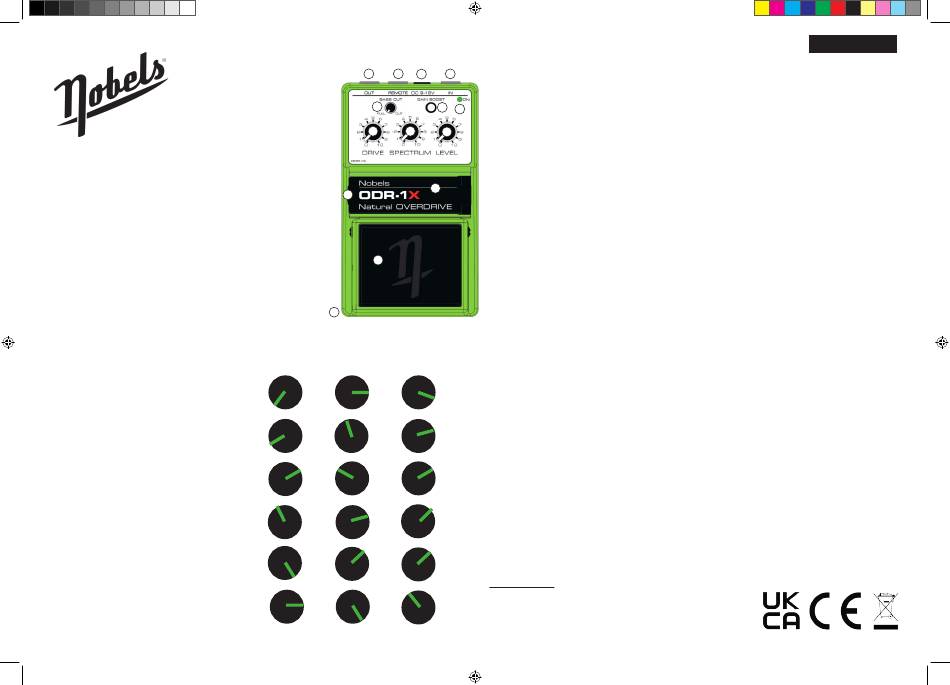

Soundbeispiele
Gain Schalter
1. SIMPLE BOOST
AUS
2. BLUESY RHYTHM
AUS
3. WARM SOLO
AUS
4. CLASSIC ROCK
AUS
5. ROCK SOLO
AN
6. 70's DRIVE
AN
Nobels ODR-1 X_Owners Manual 2024-08-20.indd 1 Nobels ODR-1 X_Owners Manual 2024-08-20.indd 1
6 5 4
X
12
7 8
(optional)* **
2
13
1
14
DRIVE SPECTRUM LEVEL
Bass Cut nach Gitarren- und Pickup Typ und Geschmack
Bedienung
- Zum Betrieb muß entweder eine Batterie an den Clip im Batteriefach (2) oder ein stabilisiertes und
3
möglichst gefiltertes Netzgerät an die 9~18 Volt DC-Buchse (4) angeschlossen werden.
- Beim Einstecken des Instrumentenkabels in die IN-Buchse (3) wird das Gerät aktiviert.
Die OUT-Buchse (6) wird mit dem Verstärker verbunden.
-
11
10
- Der gewünschte Sound wird mit den 4 Reglern (7, 8, 9, 12) eingestellt. Siehe Sound Beispiele!
9 - Das Gerät wird mit dem Pedal (1) eingeschaltet, angezeigt durch die grüne LED.
- Man kann die Funktionen AN/AUS und GAIN BOOST auch fernbedienen. Siehe REMOTE-Buchse
(5)
- Um Schäden auszuschließen, muß das Gerät vor dem Wechseln der Batterie oder dem Anschließen
des Netzgerätes durch Herausziehen des Kabels aus der IN Buchse (3) ausgeschaltet werden.
Funktion
(3) IN Buchse: Beim Einstecken des Instrumentenkabel wird das Pedal aktiviert. Achtung! Nur Mono-
Kabel verwenden.
(4) DC Netzteilbuchse: Der Eingang für stabilisierte und gefilterte 9V~18V DC Netzgeräte.
(5) REMOTE Buchse: Die On/Off Funktion und der Gain Boost können auch aus der Entfernung geschaltet
werden. Bei Anschluss eines Tasters mit Mono-Kabel wird die Gain Boost Funktion geschaltet. Mit
einem Stereo-Kabel und zwei Tastern schaltet der "Tip" die Gain Boost Funktion und der "Ring" die
On/Off Funktion.
(6) OUT Buchse: Der Anschluß zum Verstärker oder einem folgenden folgendem Pedal, etc.
(7) DRIVE Regler: Dieser Regler stellt den Verzerrungsgrad des Pedals ein. Es sind Sounds vom leichten
Crunch bis zum satten Hardrock/Metal möglich.
(8) SPECTRUM Regler: Dieser Regler verändert gleichzeitig den Anteil der Höhen und tiefen Mitten.
Die Mitten bleiben relativ konstant. Regler nach links erzeugt war¬me und mittenreiche Sounds, ideal
für Blues oder Rock. Der Sound des Gerätes wird umso kräftiger und brillianter je mehr SPECTRUM
aufgedreht wird. In der 12 Uhr Stellung bleibt der Frequenzgang fast unangetastet.
(9) LEVEL Regler: Stellt die gewünschte Lautstärke des ODR-1X ein.
(10) LED: Diese grüne LED zeigt den Status des Effektgerätes an. LED an = Effekt an.
(11) GAIN Schalter: Dieser Schalter verstärkt den Verzerrungsgrad des Pedals. Keine LED off = normaler
Bereich / LED rot leuchtet = mehr Gain.
(12) BASS CUT Regler: Hier können die tiefen Frequenzen beschnitten werden, die bei manchen starken
Pickups stören. Im Linksanschlag wird das volle Pickup-Signal durchgelassen. Dreht man nach rechts,
so werden stufenlos die unteren Bässe aus dem Signal geregelt.
(13) Bypass Typ Wahl Schalter: Mit dem Mini Schalter (befindet sich unten links im Batteriefach) kann
man zwischen den Bypass-Varianten True Bypass und Buffered Bypass wählen.
(14) MOUNTY-P: Unterhalb des Pedals befinden sich an allen Ecken kleine Montageplatten. Einfach die
Schrauben etwas lösen und die Platten ausklappen. Danach die Schrauben wieder anziehen und das
Pedal, mit Hilfe der Platten, auf dem Pedalboard befestigen.
Wichtige Informationen
- Falls das Gerät längere Zeit nicht benutzt wird, bitte die Batterie (2) heraus nehmen, um Schäden
durch eventuell auslaufende Batteriesäure zu vermeiden.
- Bitte das Gerät nach Benutzung, durch Herausziehen des Kabels aus der IN Buchse (3) abschalten,
um die Batterie zu schonen.
- Das Gerät nicht in feuchter, heißer oder staubiger Umgebung verwenden.
WEEE Richtlinie:
Dieses Produkt darf nicht in den Allgemein- oder Hausmüll entsorgt werden.
Es muss entweder an den Nobels Händler oder Distributor zurückgeschickt
werden oder einem zertifizierten Entsorgungsbetrieb für Elektro- und Elektro-
nikgeräte übergeben werden.
Weitere Info unter: www.nobels.com
Deutsch
20240820MSA
