Summary of Contents for KOINOR Caio A234

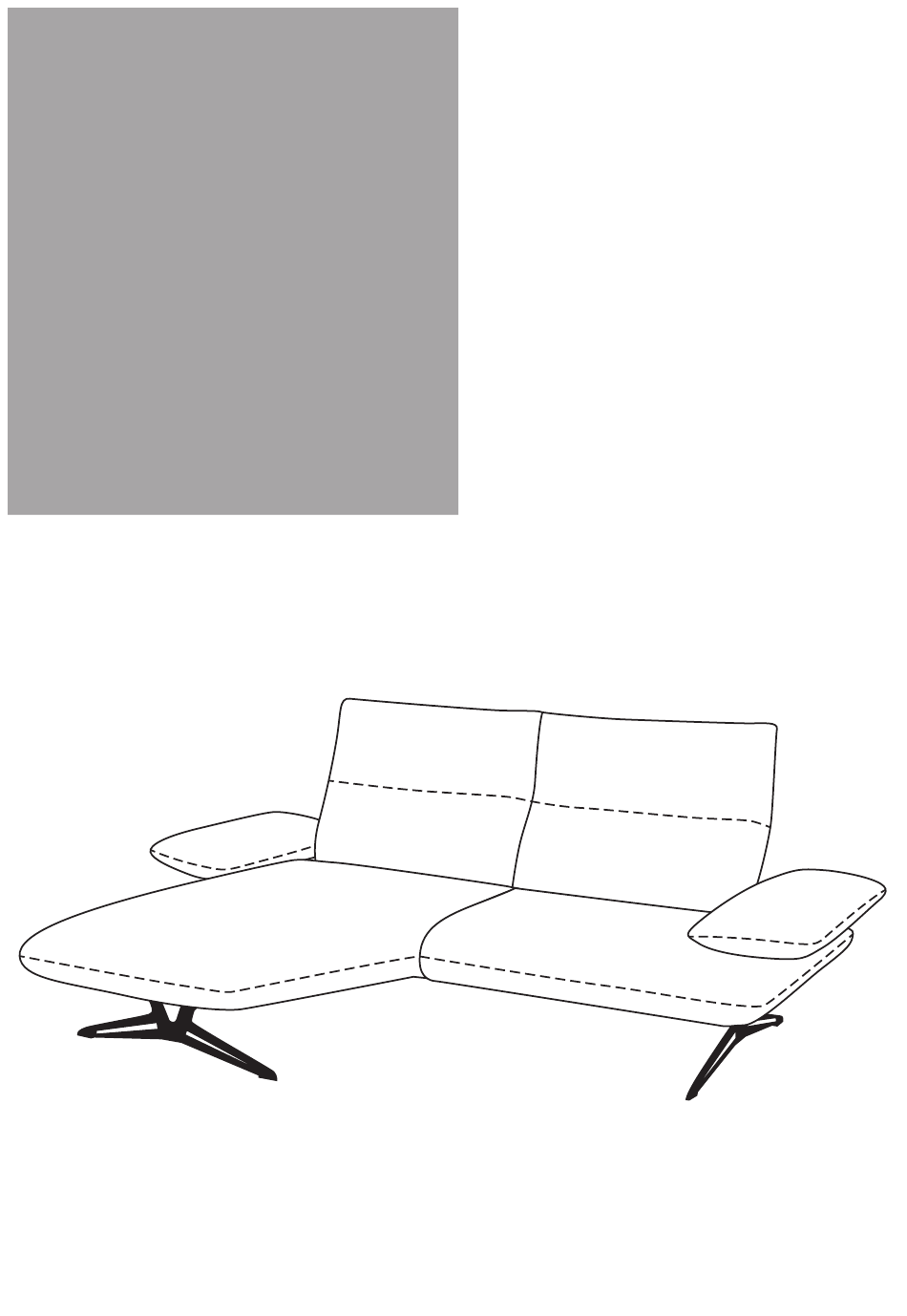

- Page 1 A234 MONTAGEANLEITUNG / ASSEMBLY INSTRUCTION...
- Page 2 Hinweis / Note: Für den Aufbau werden zwei Monteure benötigt. Somit vermeiden Sie vorsorglich Beschädigungen. Two persons are needed for the assembly. This prevents damage in advance.
- Page 3 Montage Kufe / Assembly runner Hinweis / Note: Nur bei Ausführung mit schmaler schräger Liege: Bitte kurze Kufe (77 cm) vorne anbringen. Only for models with smal slanted lounger: Please attach the short runnter (77cm) at the front. 77 cm 85 cm...
- Page 4 Montage Stützfuß / Assembly support foot Ausführungsabhängig bei Anbauelementen (rechts/links) B, E, C, S, N, T Specific for add-on elements (right/left) B, E, C, S, N, T Der Stützfuß wird auf der Anstellseite in die vorhandene Muffe an der Unterseite eingedreht.
- Page 5 Montage Rücken / Assembly back Öffnen Sie den Reissverschluss. Open the zipper. Stecken Sie das Rückenteil mit Stiften in die Halterung am Sitz. Insert the pins of the back part into the holder on the seat. Schließen Sie den Reissverschluss. Close the zipper.
- Page 6 Montage Armteil / Assembly armrest Hinweis / Note: Markierungen L/R beachten! Pay attention to the labels L/R! Drücken Sie das Sitzpolster leicht ein um die Hülsen sichtbar zu machen. Press the seat cushion in slightly to make the sleeves visible. Bitte achten Sie darauf, dass die Halterungen der Drücken Sie die Lehne nach Armlehnen in die vorgesehenen Hülsen eingesteckt werden.
- Page 7 Montage Verbinder / Assembly connect nur bei Anbaugruppen / only for add-on elements...
