Allen-Bradley 140-CMN Installation Instructions

Manual Motor Starter / Circuit Breaker - Installation instructions
The Bulletin 140 meets the requirements of IEC 947-2 as a circuit breaker. This device, however
does not meet UL and CSA circuit breaker requirements. The Bulletin 140 is UL listed (UL508)
and CSA certified as a Manual Motor Controller and is rated for Group Motor Installation.
All installations, commissioning and maintenance must be carried out by qualified personnel,
taking local regulations into account.
Leistungsschalter - Montageanleitung
Alle Montage-, Inbetriebnahme- und Wartungsarbeiten müssen durch Fachpersonal, unter
Berücksichtigung der örtlichen Vorschriften, ausgeführt werden.
Disjoncteur - Instructions de montage
Tous les travaux de montage, de mise en service et de maintenance ne doivent être exécutés
que par du personnel spécialisé en respectant les prescriptions locales.
Interruttore automatico - Instruzioni per il montaggio
Tutti i lavori di montaggio, messa in funzione e manutenzione devono essere eseguiti da
personale specializzato, conformemente alle norme vigenti localmente.
Interruptor automático - Instrucciones de montaje
Todos los trabajos de montaje, de puesta en servicio y de mantenimiento deberán ser
efectuados por personal especializado, considerando las prescripciones locales.

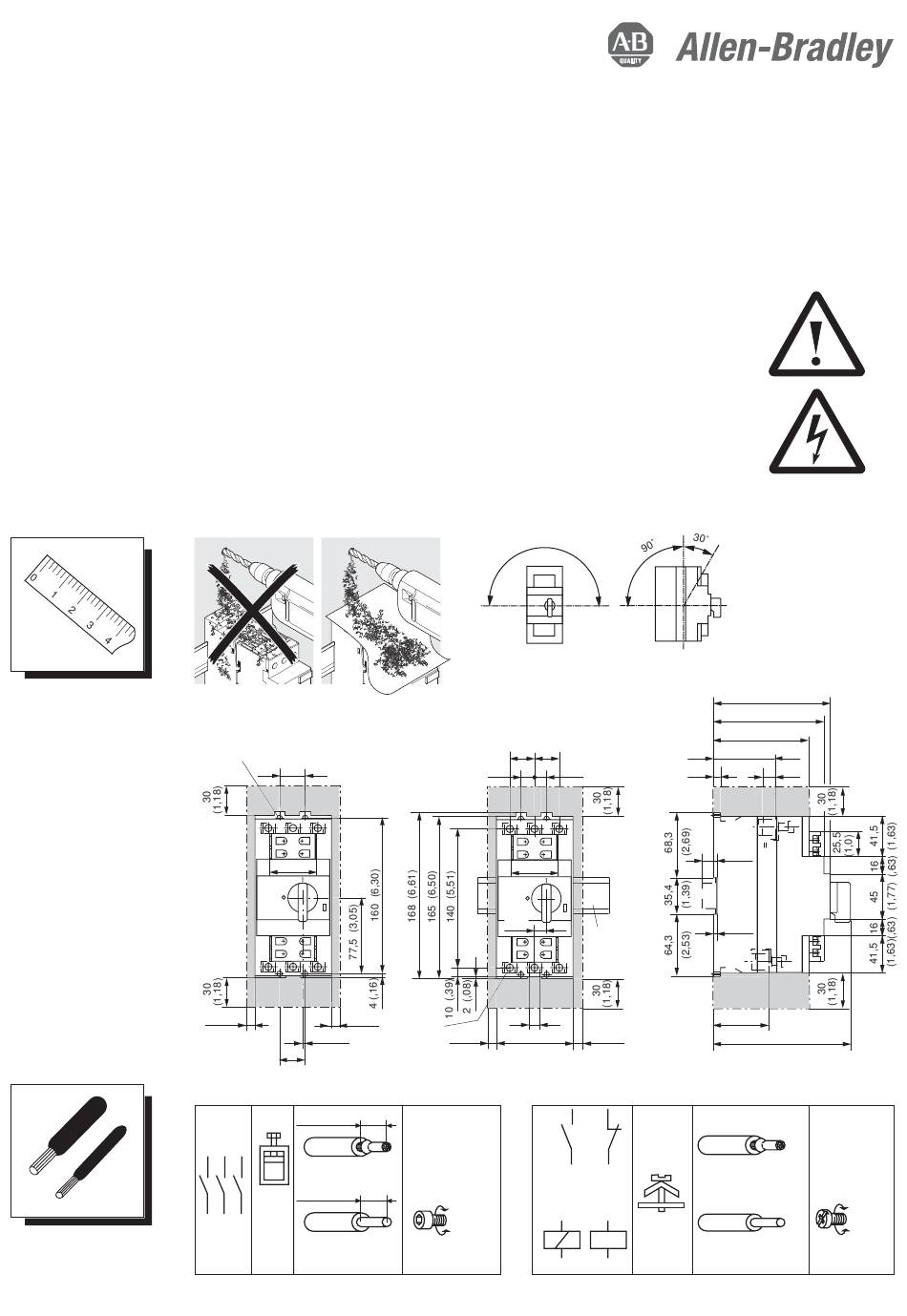

mm (in)
- Minimum distance to
)
*
gronded parts or walls.
- Minimaler Abstand gegen
geerdeteTeile oder Wände
- Distance minimale envers
pièces mises à terre ou parois
- Distanza minimale per pezzi
a massa o pareti
- Distancia mínima a chasis
o paredes
mm (in)
ø 4,5
25
(,18)
(,98)
)
*
45,4 (1,77)
8 (,32)
8 (,32)
2 (,08)
25 (,98)
140-CMN / 140-CMT
min. 18 mm (0,708 in)
L1 L2 L3
1 3 5
1 x 2,5...35 mm 2
min. 18 mm (0,708 in)
2 4 6 1, 3, 5
T1 T2 T3
2, 4, 6
1 x 4...50 mm 2
No. 12...2 AWG
180˚
24 24
(,94) (,94)
12,5
12,5
(,49) (,49)
45,4 (1,77)
10,5
(,41)
10 (,39)
ø 7 (,28)
8 (,32)
79,5 (3,13)
140-... (CA/CT/CUV/CRT)
NO
No. 5
C1
6...10 Nm
55...90 Ib-in C2
120 (4,72)
114 (4,48)
97 (3,82)
63 (2,48)
6 (,24)
15 (,54)
5 (,20)
EN 50022
56 (2,20)
8 (,32) 140,6 (5,54)
NC
2 x 0,75...2,5 m 2
D1
U <
2 x 0,75...2,5 mm 2
D2 No. 18...14 AWG
Bulletin
140-CMN
140-CMT
14 (,55)
1...1,5 Nm
8,8...10,3 Ib-in
1
