Merkmale und Funktionen
• Erfüllt die Standards IEEE 802.3, IEEE 802.3u und
10/100BASE-TX
• RJ-45-Anschluss mit automatischer MDI-Erkennung und -
Einstellung
• Über DIP-Schalter aktivierter Halb-/Vollduplexmodus
• Status-LEDs für schnelle und einfache Netzwerküberwachung
• Erweiterte Distanzen von bis zu 20 km für Monomode-Faser
• Externe Stromversorgung
• FCC Klasse A & CE-zertifiziert

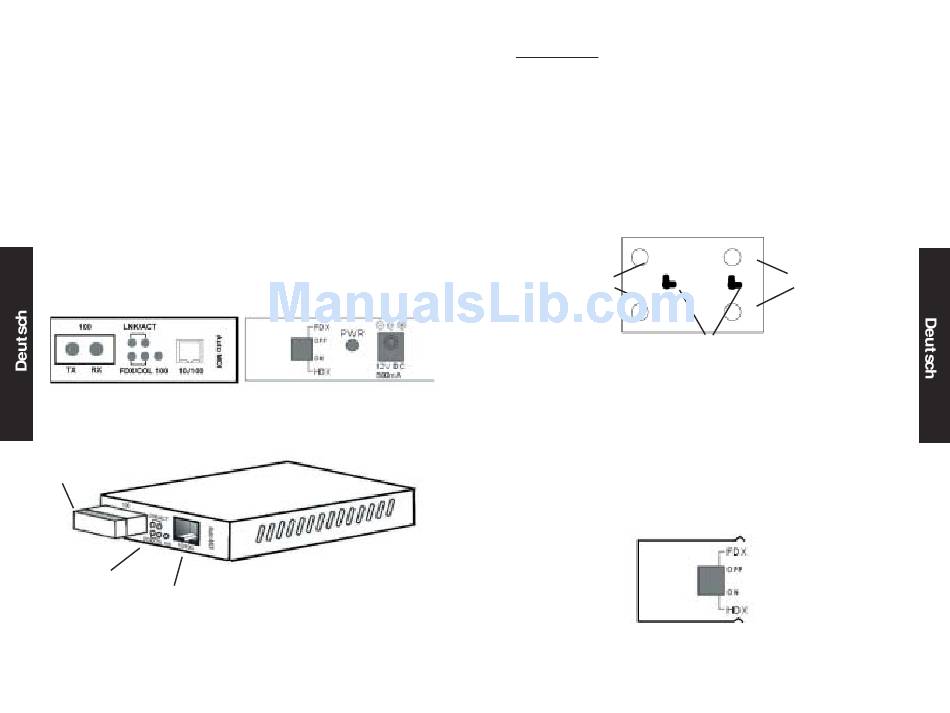

Allgemeiner Überblick
Ansicht von vorn
Glasfaseranschluss
Status-LEDs
UTP-Anschluss
(RJ-45)
7
Ansicht von hinten
Einrichtung
1. Montage
Es gibt zwei Möglichkeiten:
• Wandmontage – Setzen Sie zwei Schrauben in die für die
Wandmontage vorgesehenen Löcher ein.
• Tischaufstellung – Bringen Sie die vier Auflagepuffer wie
abgebildet an.
Ansicht des Gehäuses von unten
Selbstklebende
Auflagepuffer
Löcher zur Wandmontage
2. Halb-/Vollduplex einstellen
Stellen Sie mit dem DIP-Schalter (auf der Geräterückseite) nach
Bedarf Voll- oder Halbduplexbetrieb ein.
• FDX - Vollduplexmodus
• HDX - Halbduplexmodus
HINWEIS: Der Duplexmodus kann ohne Ausschalten oder Ausstecken
des Geräts geändert werden.
Ansicht des DIP-Schalters auf der Geräterückseite
Selbstklebende
Auflagepuffer
