Summary of Contents for Novus NVIP-12F-8501

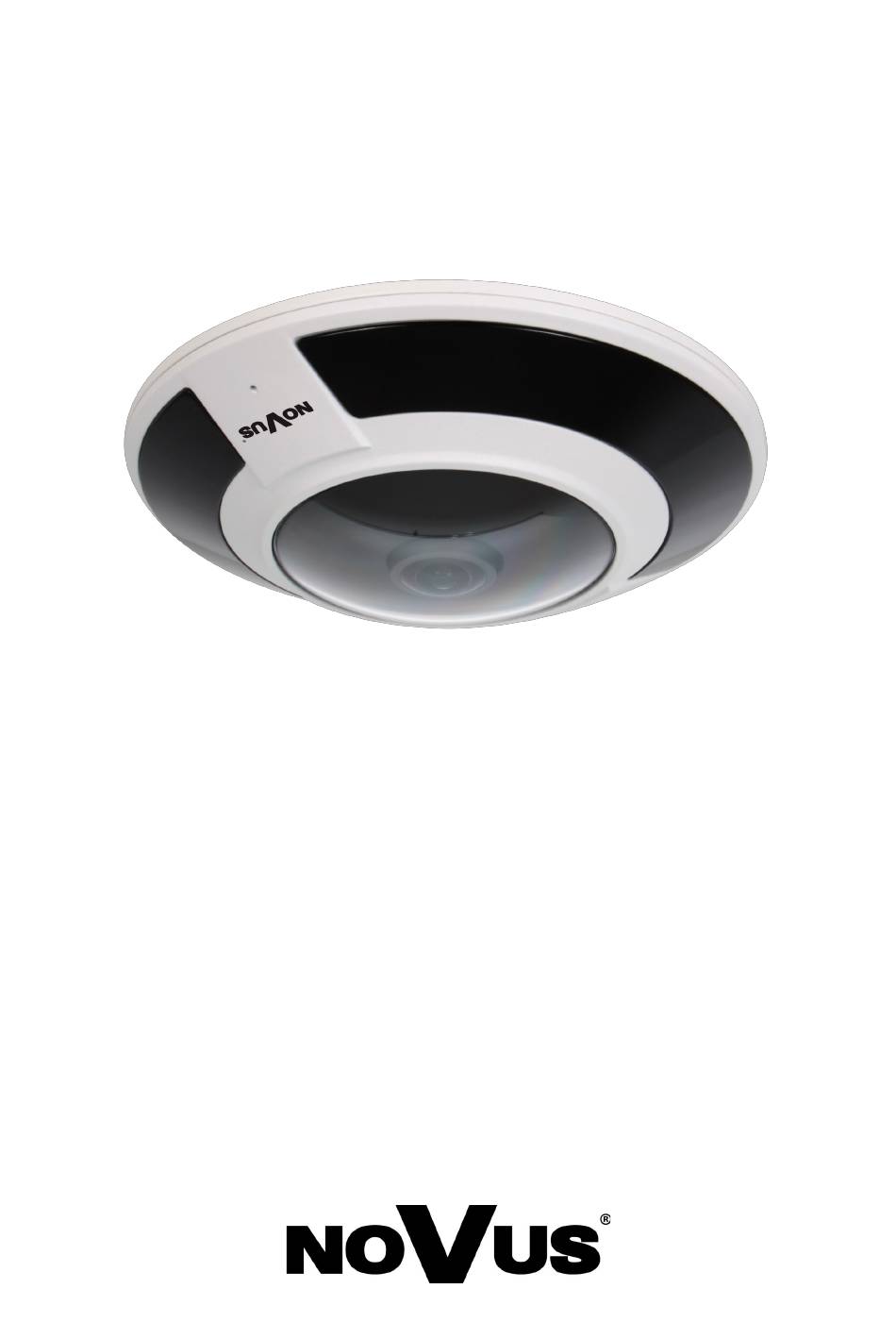

  • Page 1 Q u i c k s t a r t g u i d e NVIP-12F-8501...
  • Page 2: Cautions And Warnings

    NVIP-12F-8501 Quick start guide version 1.1 CAUTIONS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3: Safety Requirements

    NVIP-12F-8501 Quick start guide version 1.1 SAFETY REQUIREMENTS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.
  • Page 4: Foreword Information

    RTSP, RTP, UPnP, SNMP, QoS, IEEE 802.1X, SMTP, RTCP, ICMP, SSL/ TLS, HTML5 ONVIF Protocol Support Profile G/S/T/M from Edge, Firefox, Chrome, Opera browser Camera Configuration languages: Polish, English, and others Compatible Software NOVUS MANAGEMENT SYSTEM VSS All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 5: Other Functions

    NVIP-12F-8501 Quick start guide version 1.1 FOREWORD INFORMATION OTHER FUNCTIONS IEEE 802.1X support, HTTPS support, MAC/IP address filtering, Security force change of default password Privacy Zones 4 video mask type: single color Motion Detection Region of interest (ROI) Audio Detection...
  • Page 6 NVIP-12F-8501 Quick start guide version 1.1 FOREWORD INFORMATION 1.1. Camera dimensions (given in millimeters) 1.2. Package contents After opening the package make sure that the following elements are inside: • IP camera • Accessories bag • Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
  • Page 7 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.START-UP AND INITIAL CONFIGURATION Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. 2.1. Description of connectors 1.
  • Page 8 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.2. Connecting ethernet cable To ensure secure connection of the network cable, follow the instructions below: 1. Unscrew the nut (b) from the connector cover (a), put the sealing ring on the socket (c) 2.
  • Page 9 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.4. Protection against water ingress The declared degree of protection applies only to camera housing and the location where the connection cable enters the inside of the housing. Illustrative drawing...
  • Page 10 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.5. Camera mounting To mount the camera, follow the procedure below: 1. Stick the mounting template to the surface on which the camera is to be mounted and drill holes for the mounting screws and cable in the marked places.
  • Page 11 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.6. Starting the camera To start the camera, connect the Ethernet cable to the RJ45 network socket of the IP camera, and the other end to the network switch. As a power source, it is possible to use an external stabilized power supply with parameters that meet the requirements of the camera or PoE network switch.
  • Page 12 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 13 NVIP-12F-8501 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.8. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 14: Network Connection Utilizing Web Broswer

    NVIP-12F-8501 Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections The following requirements apply to connecting to an IP camera, assuming smooth video display at maximum resolution and frame rate.
  • Page 15: Using And Configuring

    NVIP-12F-8501 Quick start guide version 1.1 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface The following image shows the remote viewing window displayed in Edge browser switched to Internet Explorer mode, with the "Continue to use the old plugin" playback mode selected.
  • Page 16: Electrical Connectors

    NVIP-12F-8501 Quick start guide version 1.1 ELECTRICAL CONNECTORS 4. Selecting the stream to display in the live view window, and/or selecting the channel (if the camera is in multi-channel mode). 5. Image setting and camera configuration buttons From the left: enabling/disabling the PTZ panel, enabling 3D PTZ control, enabling/disabling live view, switching the live image buffer (“Live”/”Smooth”), enabling audio playback, enabling two-way...
  • Page 17: Restoring Factory Settings

    NVIP-12F-8501 Quick start guide version 1.1 RESTORING FACTORY SETTINGS 6. RESTORING FACTORY SETTINGS 6.1. Software factory reset The factory reset function is located in the "Configuration -> Maintenance -> Restore to factory Default" option. You can choose the "Reserve IP setting" option to keep the network settings unchanged.
  • Page 18 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 5.11.2024 TF, MK v1.1...
  • Page 19 S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-12F-8501...
  • Page 20 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79-106, z późniejszymi zmianami) –...
  • Page 21: Warunki Bezpieczeństwa

    NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...
  • Page 22: Informacje Wstępne

    RTP, UPnP, SNMP, QoS, IEEE 802.1X, SMTP, RTCP, ICMP, SSL/TLS, HTML5 Wsparcie protokołu ONVIF Profile G/S/T/M z poziomu przeglądarki Edge, Firefox, Chrome, Opera Konfiguracja kamery języki: polski, angielski, i inne Kompatybilne oprogramowanie NOVUS MANAGEMENT SYSTEM VSS Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 23 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE POZOSTAŁE FUNKCJE obsługa IEEE 802.1X, obsługa HTTPS, filtrowanie adresów MAC/IP, Zabezpieczenia wymuszenie zmiany hasła domyślnego Strefy prywatności 4 typu kolor Detekcja ruchu Obszar obserwacji (ROI) Detekcja Audio przekroczenie linii, naruszenie strefy, przekroczenie dwóch linii, detekcja wałęsania, poruszanie się...
  • Page 24 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE 1.1. Wymiary kamery (podane w milimetrach) 1.2. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP • Torebka z akcesoriami montażowymi • Skrócona instrukcja obsługi.
  • Page 25 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposażone jest kamera. 2.1 Opis złącz elektrycznych 1.
  • Page 26 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.2. Podłączenie kabla sieciowego Aby zachować pewność połączenia kabla sieciowego należy postępować zgodnie z poniższą instrukcją: 1. Odkręcić nakrętkę (b) od osłony złącza (a), założyć pierścień uszczelniający na gniazdo (c) 2.
  • Page 27 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.4. Zabezpieczenie przed wnikaniem wody Deklarowana klasa szczelności kamery dotyczy wyłącznie jej obudowy oraz miejsca, w którym kabel połączeniowy wchodzi do wnętrza obudowy. Rysunek poglądowy Obszar zabezpieczony Obszar wymagający uszczelnienia przed dostępem wody...
  • Page 28 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: 1. Przykleić szablon montażowy do powierzchni na której ma zostać zamocowana kamera i wywiercić w zaznaczonych miejscach otwory na śruby mocujące i kabel. Na szablonie są...
  • Page 29 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.6. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery lub przełącznika sieciowego PoE.
  • Page 30 Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 2.7. Konfiguracja parametrów przy użyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP Novus to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3. Brama - 192.168.1.1 4. Nazwa użytkownika - root 5.
  • Page 31 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.8. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w maksymalnej rozdzielczości i ilości klatek na sekundę.
  • Page 33 NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo Poniższy widok przedstawia okno zdalnego podglądu wyświetlone w przeglądarce Edge przełączonej w tryb Internet Explorera, z wybranym trybem odtwarzania „Używaj dalej poprzedniej wersji wtyczki”.
  • Page 34: Połączenia Elektryczne

    NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA ELEKTRYCZNE 4. Wybór strumienia do wyświetlenia w oknie podglądu na żywo, i/lub wybór kanału (jeśli kamera pracuje w trybie wielokanałowym). 5. Przyciski ustawiania obrazu i konfiguracji kamery Od lewej: włączenie/wyłączenie panelu PTZ, włączenie sterowania PTZ 3D, włączenie/wyłączenie podglądu na żywo, przełączanie bufora obrazu na żywo („Na żywo”/”Płynnie”), włącza odsłuch...
  • Page 35: Przywracanie Ustawień Fabrycznych

    NVIP-12F-8501 Skrócona instrukcja obsługi wersja 1.1 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH 6.1. Programowe przywracanie ustawień fabrycznych Funkcja przywracania ustawień fabrycznych znajdują się w menu „Ustawienia -> Konserwacja -> Przywracanie ustawień fabrycznych”. Do wyboru jest opcja „Zachowaj ustawienia IP”, która pozwala na zachowanie ustawień...
  • Page 36 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 5.11.2024 TF, MK v1.1...
