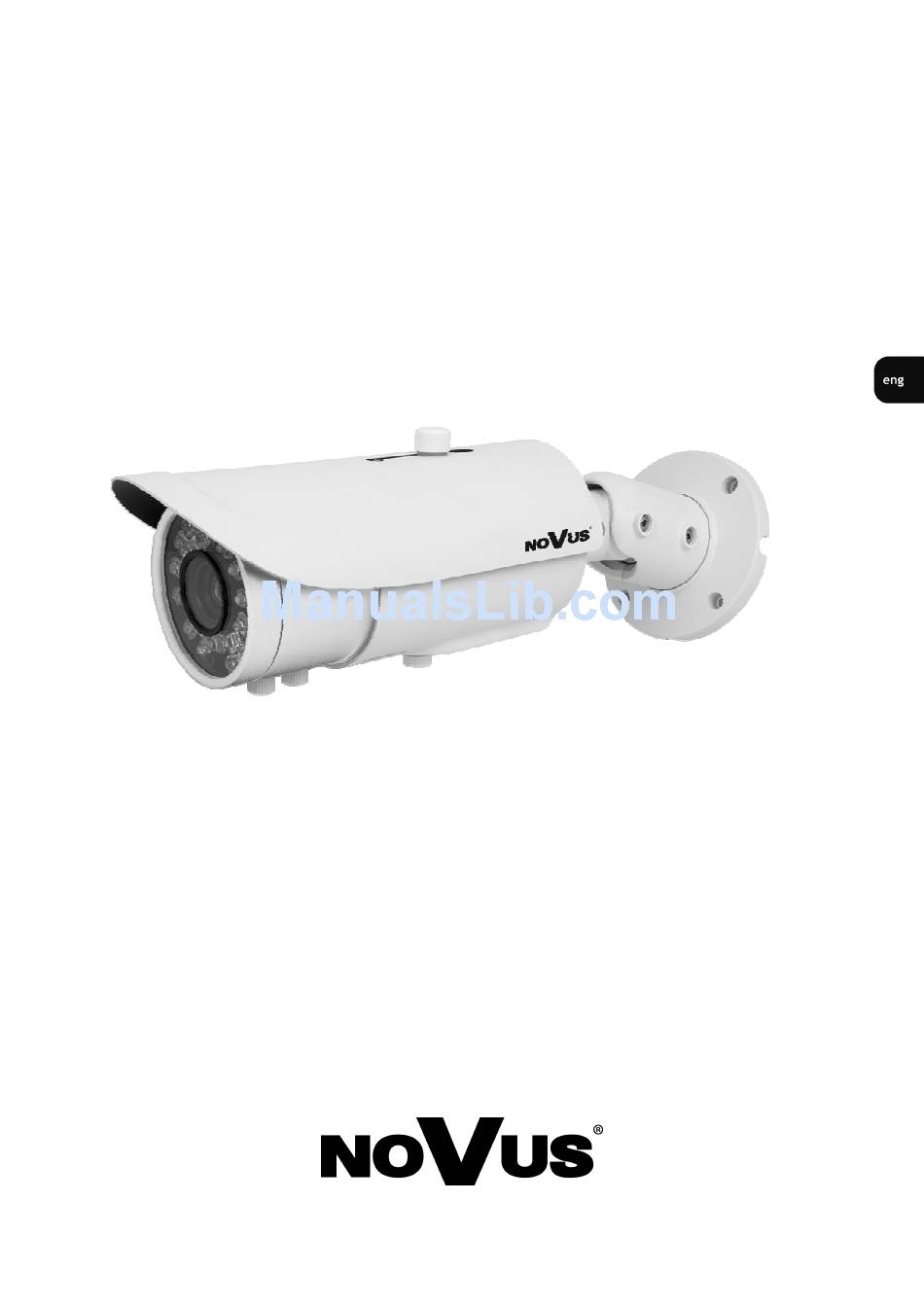

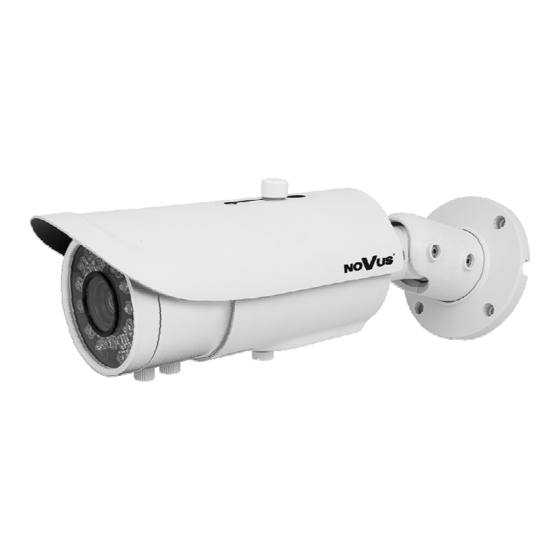

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-1DN3040H/IR-1P...

  • Page 2: Important Safeguards And Warnings

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: •...
  • Page 3 NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2.

  • Page 5: Foreword Information

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics • Imager resolution: 1.3 megapixels • Mechanical IR cut filter ,IR operation capability • Min. Illumination from 0 lx with IR LED on • Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions •...

  • Page 6: Technical Specification

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.2. Technical specification NVIP-1DN3040H/IR-1P IMAGE Pick-up Element 1/3” CMOS imager Number of Effective Pixels 1280 (H) x 1024 (V) 0.18 lx/F=1.6 - color mode, Min. Illumination 0.03 lx/F=1.6 - B/W mode,...

  • Page 7: Camera Dimension

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: • IP camera • Accessories bag • Short version of user’s manual •...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents 2.1 Description of connectors and control tools After you open the package make sure that the following elements are inside: •...

  • Page 9: Cameras Mounting

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.2 Zoom and focus adjustment User can adjust camera zoom and focus. It is recommended to check focus settings in infrared illumination and make correction in color mode to have proper focus in both modes.

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...
  • Page 11 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Network Connection Utilizing Web Broswer

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 13 NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...

  • Page 14: Using And Configuring

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. REMOTE PREVIEW 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. Motion detection Motion detection icon changes color from white to red when motion is detected. Alarm icon changes color from white to red when alarm situation has occured.

  • Page 15: Electric Connectors And Accesories

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3at Type 1 ) power supply unit.

  • Page 16: Sd Card Installation

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. REMOTE PREVIEW Alarm output Camera alarm output is an relay output type. • Alarm output electric connections Indicator Alarm Output (+) Alarm NO IP Camera Indicator Alarm power Output (-) supply Alarm COM 5.4 SD card installation...

  • Page 17: Restoring Factory Defaults

    NVIP-1DN3040H/IR-1P - User’s manual (short form) ver 1.0. RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: • software (web browser level) • hardware (using reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings.
  • Page 18 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-09 TŁ, MM...
  • Page 19 ł u g i ( s k r ó c o n a ) NVIP-1DN3040H/IR-1P...
  • Page 20 NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 21 NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 22: Spis Treści

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 23: Informacje Wstępne

    FTP oraz wyzwolenie wyjścia alarmowego, zapis pliku na kartę SD/SDHC • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12 VDC/ PoE (Power over Ethernet)

  • Page 24: Dane Techniczne

    Obsługiwane protokoły sieciowe ONVIF (2.3), TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności...

  • Page 25: Wymiary Kamery

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamer 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP • Torebka z akcesoriami montażowymi • Skrócona instrukcja obsługi. •...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych 1. Wyjście audio (HP) 2. Wejście audio (MIC) 3. Złącze zasilania kamery 12VDC 4.

  • Page 27: Ustawienia Ostrości I Ogniskowej

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Ustawienia ostrości i ogniskowej W razie potrzeby można dokonać regulacji ogniskowej i ostrości obiektywu. Zaleca się sprawdzenie ostrości obrazu w oświetleniu światłem podczerwonym i ewentualne dokonanie korekty w trybie kolorowym tak, aby obraz był...

  • Page 28: Uruchomienie Kamery Ip

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 29: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć we własnym zakresie.

  • Page 30: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 31 NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...

  • Page 32: Interfejs Www - Praca Z Kamerą

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Detekcja ruchu Po wykryciu ruchu ikona zmienia kolor z białego na czerwony. 2. Ustawienia płynności wyświetlania Aby uzyskać...

  • Page 33: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...

  • Page 34: Instalacja Karty Sd

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym. • Typowe połączenia przekaźnikowego wyjścia alarmowego. Sygnalizator Wyjście alarmowe (+) Alarm NO Kamera IP Zasilanie Wyjście sygnalizatora Alarmowe (-) Alarm COM 5.4.

  • Page 35: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-1DN3040H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) • sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień...
  • Page 36 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-09 TŁ, MM...
