Page 1

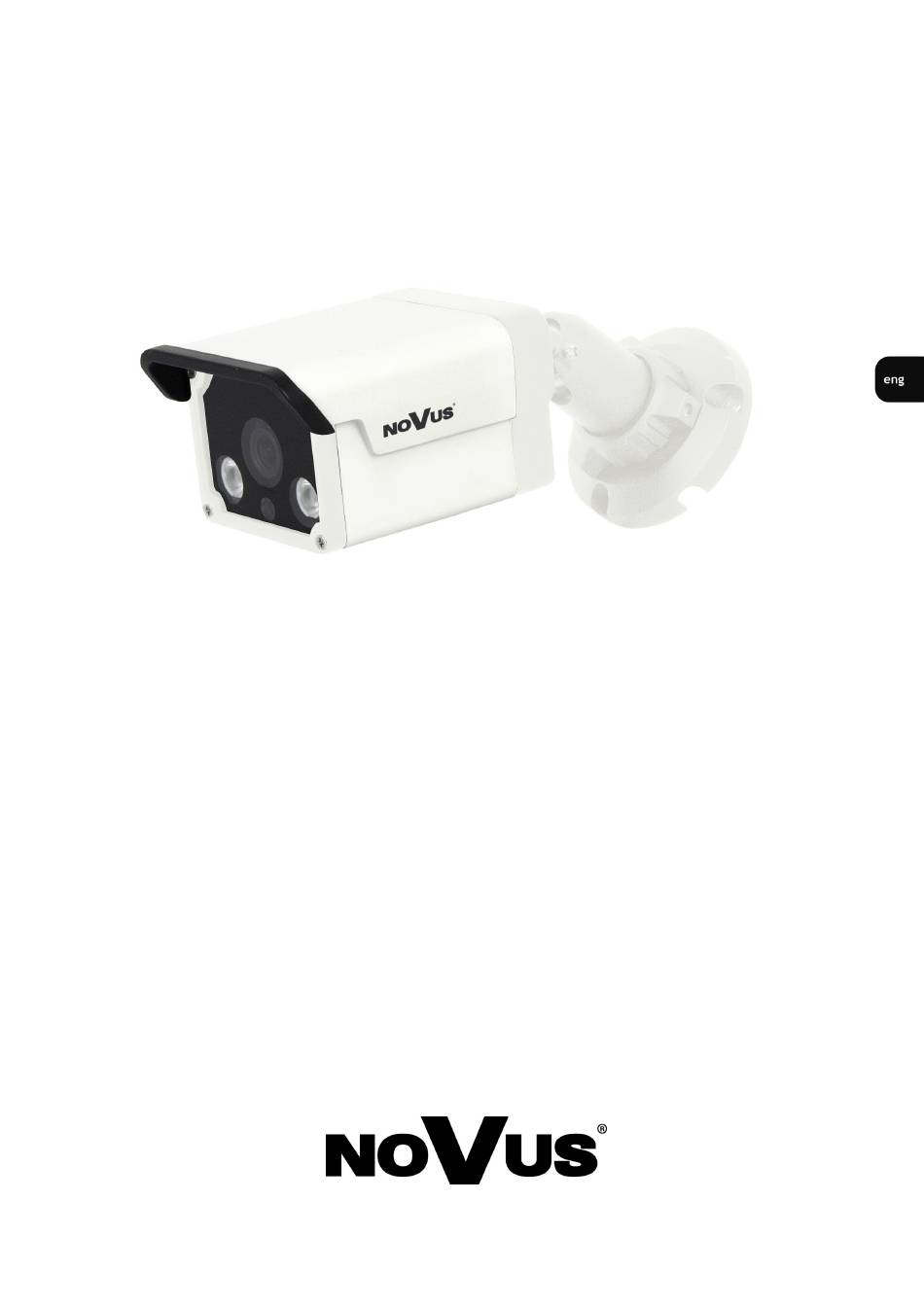

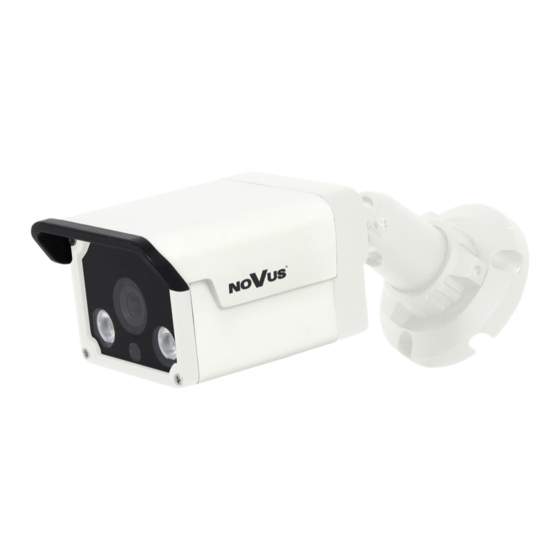

U s e r ’s m a n u a l NVIP-1DN5000H/IR-1P...
Page 2
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
Page 3
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Max. 10 Network Protocols Support ONVIF (2.2), HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPPoE, NTP, SMTP PC Software NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox OTHER FUNCTIONS IE browser, Polish, English, Russian Privacy Zones Motion Detection...
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: IP camera ...
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION NVIP-1DN5000H/IR-1P mounting 2.3. 1. Unpack the camera from box, checking for any missing parts. 2. Loosen the adjustment nut on bracket, turn anti-clockwise 3. Plan the camera installation site remembering to include the position of the camera relative to the plane of the installation.
Page 13
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION When installing on the wall put your camera in the desired location, and set the camera position then tighten the locking ring clockwise rotation. Mark the fixing points and transition to cable using camera base or template in desired position.
START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.
Page 15
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1280x960 resolution and 25 fps speed.
Page 17
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. Caution: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Device Info - Device information Stream Configuration - Video and audio settings for each stream Device Configuration - Device configuration (e.g.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Bit rate type Bit Rate (kbps) - Bit rate I Frame Interval - I frame interval...
Page 20
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In Image Adjust tab you can adjust brightness, saturation and contrast. NOTE: It has not effect when the Gain Mode and Shutter Mode is Fixed. In Shutter Control tab you can choose Shutter mode between AutoShutter or FixedShutter and adjust it’s parameters.
Page 21
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In DayNightMode tab you can choose how the camera toggles between Day mode and Night mode. Set Auto to let the camera control that function automatically. Set DayMode to turn on day mode permanently. Set NightMode to turn on night mode permanently.
Page 22
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In WDR tab you can turn on or off WDR function. That function is available only in 3 MPx cameras. NOTICE: If you turn on WDR function, DSS will not work (available range of MaxShutter value will be between 1/25 and 1/50000)! In GAMMA tab you can choose gamma mode.
Page 23
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In AE Meter Mode tab you can choose meter mode for AE function. Four modes are available: Multi-Pattern - whole area is metered symmetrically with the same percentage.
Page 24
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA If WB Mode is set to Manual, choose it’s operating mode in Manual Mode box. Six modes for different operating environment are available: Overcast, Sunshine, Fluorescent light, Tungsten light, Lock the value and Customized.
Page 25
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In Noise Filter tab you can adjust settings for the noise filter function. Set Mode to Auto to let the camera control this function automatically and adjust Max Level value.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.3. Device Info Device Info menu allows user to view information about camera and change the device name. To set DEVICE NAME, please click the box next to DEVICE NAME, type camera name and click the SET button.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.4. Stream Configuration Stream Configuration menu allows user to adjust settings of streams. CAMERA - Default number of the camera is 1. STREAM ID - Camera features up to 3 video streams that may be configured and run individually. This let you set a high quality recording stream and a lower quality stream for remote monitoring.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5. Device Configuration 4.5.1. Local Network Local network menu allows user to set IP camera address, subnet mask, default gateway, DNS and other network parameters. In IP PROTOCOL box you can choose between IPv4 and IPv6 protocols, that will be used to set LAN IP address.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.2. Device Port Device Port menu allows user to change device port numbers. CONTROL PORT (the default is 30001) - for reading and writing settings, PTZ control, TCP audio and video port number.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.3. ADSL Network ADSL Network menu shows the actual WAN network IP address. 4.5.4. Camera Camera menu allows user to change the channel name and video format. To set CHANNEL NAME, please click the box next to CHANNEL NAME, type any name and click the SET button.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.5. Date Date menu allows user to change time zone, daylight and date settings. Time zone can be changed in TIME ZONE box. Default time zone is: (GMT+01:00) Sarajevo, Skopje, Warsaw, Zagreb.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.6. OSD OSD menu allows user to set OSD parameters, for example which information will be displayed as overlay on encoded video steam. CAMERA - Default number of the camera is 1...
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.7. Microphone MICROPHONE menu allows user to adjust microphone settings. CAMERA - Default number of the camera is 1 ENABLE MICROPHONE - Turn on/off the microphone MICROPHONE TYPE - Only LINE IN option is available (NVIP-2DN5000D/IR-1P, NVIP-...
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.5.9. BNC Output BNC Output menu allows user to turn on or turn off the BNC output function. Set open to turn on the BNC output or set close to turn off the BNC output.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.7. Alarm Configuration 4.7.1. Alarm I/O In Alarm I/O menu you can set following alarm parameters: ALARM IN - Default number of alarm input ID is 1. NAME - to set the alarm input NAME, please click the box next to NAME and type any name from keyboard.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA NOTICE: Remember to turn on ENABLE I/O ALARM option (as well as set SCHELDULE) for alarm input and OUT CHANNEL option for alarm output in I/O Alarm Linkage tab (chapter 6.7.3.). Without that I/O alarms will not work.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.7.3. I/O Alarm Linkage In I/O Alarm Linkage tab you can turn on or off I/O alarm and configure I/O alarm schedule. ALARM I/O - Default number of I/O alarm ID is 1.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.7.4. Motion Alarm In Motion Alarm tab you can turn on or off motion alarm function and set motion alarm parameters. CAMERA - Default number of the camera is 1 ENABLE MOTION - select that option to turn on motion detection.
Page 40
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To set the motion detection area, press the MOTION AREA button. The following window will be displayed. Hold down the left mouse button and mark the region to add a mask area. When you need to remove the mask area, click the right mouse button.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.7.5. Alarm Setting In Alarm Setting tab you can set the ALARM INTERVAL value. ALARM INTERVAL - time after motion detection, for which the camera will not signal motion detection alarms.
Page 42
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA CAMERA - Default number of the camera is 1 To enable SCHDULE RECORD select ENABLE under it and choose one record mode: 24*7 RECORD (continous recording) SCHELDULE RECORD (record according to a schedule) To set the schedule, press the SCHEDULE button.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.8.2. Record Directory In Record Directory tab you can change SD memory card, NAS and FTP video parameters. Once configured, the device can record video directly to a SD card, NAS and FTP.
Page 44
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA After selecting FTP server and using MODIFY button, the following window will be displayed: Select ENABLE to activate recording video on FTP server. IP ADDRESS - IP address of FTP server.
Page 45
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA After selecting NAS server and using MODIFY button, the following window will be displayed: Select ENABLE to activate recording video on NAS. IP ADDRESS - IP address of NAS server.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.9. Privacy Masking In Privacy Masking tab you can set video covered area. The biggest support covered area is no more than 5% total image space. CAMERA - Default number of the camera is 1 Select ENABLE to activate private masking function.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.10. Network Service 4.10.1. PPPoE In PPPoE tab you can enable PPPoE function. Select ENABLE PPPOE to activate PPPoE WAN access. USERNAME - account name PASSWORD - account password Through the client software set up correctly PPPoE.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.11. Network Service 4.11.1. Alarm Center Function not available. 4.11.2. SMTP In SMTP tab you can enable, configure and test SMTP function. When SMTP is enabled, and event triggered by motion detection, alarm and/or I/O, alarm will be automatically sent with JPG picture and alarm information to the recipient's mailbox.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Select ENABLE SMTP to activate SMTP function. SMTP SERVER ADDRESS - sender server address SMTP SERVER PORT - sender server port (depends on chosen transport mode) USER NAME - sender e-mail account name PASSWORD - sender e-mail account password SENDER E-MAIL ADDRESS - full sender e-mail address (for example: aat@novuscctv.com)
Page 50
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To add new group press ADD button. The following window will be displayed. Type a group name in the GROUP box, press OK button, and then Confirm button. Select created group from the list, choose any privileges and press OK button.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.12.2. User In User tab you can add, modify or delete users. NOTICE: Default user root can not to be deleted. To add new user press ADD button. The following window will be displayed.
Page 52
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To modify the user settings select user from the list and press MODIFY button. The following window will be displayed. Change any of options, which are described in the Modify User section.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.13. Protocol 4.13.1. Protocol Info In Protocol Info tab you can see the current protocol info name and version number. 4.13.2. Security In Security tab you can choose whether login/password is required when the equipment is connect via Onvif or RTSP protocols.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.14. Device Log 4.14.1. Operation Log In Operation Log tab you can search, display and download operation logs. BEGIN TIME - start of search scope. Type it manually or click the button and set the date from the calendar.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.14.2. Alarm Log In Alarm Log tab you can search, display and download alarm logs. BEGIN TIME - start of search scope. Type it manually or click the button and set the date from the calendar.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.14.3. Collect Log In Collect Log tab you can download full log file from the camera. To download full log file, press the COLLECT LOG button. Blue Download button at the bottom of the page will apear.
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.15.2. Device Restart In Device restart tab you can restart camera using remote control equipment. To restart the camera, press RESTART button and confirm that action using Confirm button.
5.1. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or by power connector. To run NOVUS IP camera you can connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af).
NVIP-1DN5000H/IR-1P User’s manual ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 6.2. Restoring hardware factory defaults in IP cameras In order to restore factory defaults for the camera please follow the instructions: Press and hold the white reset button for 5 seconds then release the button to reset the camera to factory defaults ...
Page 60
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-02-10 MB MM...
Page 61
I n s t r u k c j a o b s ł u g i NVIP-1DN5000H/IR-1P...
Page 62
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 63
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
Obsługiwane protokoły sieciowe ONVIF (2.2), HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPPoE, SMTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Torebka z akcesoriami montażowymi Szablon montażowy Skrócona instrukcja obsługi. Płyta CD z instrukcją obsługi i oprogramowaniem Jeżeli którykolwiek z elementów został...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Montaż kamery NVIP-1DN5000H/IR-1P 2.3. 1. Rozpakuj kamerę z pudełka , sprawdź czy są wszystkich elementy zestawu 2. Poluzuj pierścień , obracając go w kierunku przeciwnym do ruchu wskazówek zegara. 3. Zaplanuj miejsce instalacji kamery pamiętając o uwzględnieniu położenia kamery względem płaszczyzny instalacji.
Page 73
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP W przypadku instalacji na ścianie przyłóż kamerę w wybrane miejsce i ustaw położenie kamery, następnie dokręć pierścień blokujący zgodnie z ruchem wskazówek zegara. Przyłóż podstawę kamery lub szablon w miejscu instalacji i zaznacz miejsca pod kołki mocujące i ewentualne przepusty kablowe.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af). Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1280x960 dla 25kl/s.
Page 77
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Dane urządzenia - informacje o urządzeniu Ustawienia strumieni - ustawienia parametrów strumieni video i audio...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 2. Ustawienia Video Strumień - wybór strumienia Typ kompresji - typ kompresji (VBR lub CBR) Bitrate (kbps) - strumień wideo (500 ~ 12000 kbps) Rozmiar GOP - interwał ramek kluczowych (1 ~ 60) Jakość...
Page 80
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Ustawienia obrazu można dostosować poziom jasności, saturacji i kontrastu. UWAGA: Nie działa, gdy tryb wzmocnienia i tryb przysłony jest stały. W zakładce Kontrola migawki można wybrać tryb migawki Auto (automatyczna prędkość migawki) lub Ręczny (stała prędkość...
Page 81
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Tryb dzień/noc można wybrać czy kamera ma pracować w Trybie dziennym, Trybie nocnym lub w trybie Auto. Po wybraniu trybu Auto kamera będzie automatycznie dostosowywać tryb pracy do warunków otoczenia.
Page 82
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ W zakładce WDR można włączyć lub wyłączyć funkcję WDR (szeroki zakres dynamiki). Funkcja ta dostępna jest tylko dla kamer 3MPx. UWAGA: Włączenie funkcji WDR spowoduje wyłączenie funkcji DSS (zakres maksymalnej prędkości migawki od 1/25 do 1/50000)!
Page 83
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Tryb pomiaru AE można wybrać tryb pomiaru dla funkcji automatycznej ekspozycji: Ogólny pomiar - pomiar światła dla wszystkich punktów wykonywany jest symetrycznie, z tym samym priorytetem. ...
Page 84
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Jeśli Tryb WB ustawiony jest na Ręczny, to w polu Tryb ręczny można wybrać jedno ze zdefiniowanych środowisk pracy kamery: Dzień pochmurny, Dzień słoneczny, Światło z świetlówek, Światło z żarówek, Zatwierdź...
Page 85
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Regulacja szumu można wybrać tryb pracy i dostosować parametry funkcji redukcji szumu. W trybie Auto można kamera automatycznie będzie regulować parametrami tej funkcji, należy ustawić jedynie jej Maks. poziom. (od 0 do 100).
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.3. Dane urządzenia W menu Dane urządzenia wyświetlane są najważniejsze informacje o danej kamerze. Aby ustawić nazwę urządzenia, należy w polu NAZWA URZĄDZENIA wpisać nazwę kamery i nacisnąć przycisk USTAW.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.4. Ustawienia strumieni W menu Ustawienia strumieni można zmienić parametry dla każdego pojedynczego strumienia. KAMERA - domyślny numer kamery to 1 ID STRUMIENIA - kamera obsługuje do 3 strumieni wideo jednocześnie. Każdy z nich może być...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5. Ustawienia systemowe 4.5.1. Sieć W menu Sieć można ustawić adres IP kamery, maskę podsieci, bramę domyślną, serwer DNS i inne parametry sieciowe. W polu PROTOKÓŁ IP można wybrać, z którego adresu IP będzie korzystać kamera (IPv4 lub IPv6).
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.2. Porty urządzenia W menu Porty urządzenia można zmienić numery portów używanych przez kamerę. PORT STEROWANIA (domyślna wartość to 30001) - jest używany do odczytywania i zapisywania ustawień kamery, sterowania PTZ, transmisji audio i wideo przy użyciu protokołu TCP.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.3. Sieć ADSL W menu Sieć ADSL można wyświetlić aktualny adres IP w sieci WAN. 4.5.4. Kamera W menu Kamera można zmienić nazwę kanału, system wideo oraz rozdzielczość kamery. Aby ustawić nazwę kanału, w polu NAZWA KANAŁU wpisz żądaną nazwę z klawiatury, a następnie naciśnij przycisk USTAW.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.5. Data i czas W menu Data i czas można zmienić strefę czasową, czas letni oraz inne ustawienia daty i czasu. Aby zmienić strefę czasową, w polu STREFA CZASOWA należy wybrać jedną z dostępnych opcji.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.6. OSD W menu OSD można ustawić parametry wyświetlania OSD na strumieniu wideo. KAMERA - domyślny numer kamery to 1. ROZMIAR CZCIONKI - rozmiar tekstu na strumieniu wideo FORMAT CZASU - należy wybrać jeden z dostępnych formatów daty i czasu. Domyślny format to: YYYY-MM-DD hh:mm:ss ww.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.7. Mikrofon W menu Mikrofon można zmienić parametry mikrofonu (wbudowanego lub zewnętrznego). KAMERA - domyślny numer kamery to 1. WŁĄCZ MIKROFON - włączenie/wyłączenie mikrofonu MIKROFONU dostępna jest jedynie opcja Wejście...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.5.9. Wyjście wideo W menu Wyjście BNC można włączyć lub wyłączyć serwisowe wyjście BNC. Wybierz opcję Włączone, aby włączyć wyjście BNC. Wybierz opcję Wyłączone, aby wyłączyć wyjście BNC. 4.5.10. Ustawienia języka W menu Ustawienia języka można zmienić...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.7. Ustawienia alarmów 4.7.1. Alarm we/wy W menu Alarm we/wy można ustawić parametry wejścia alarmowego i wyjścia alarmowego. ALARM WE - domyślny numer wejścia alarmowego to 1. NAZWA - aby ustawić nazwę wejścia alarmowego, w polu NAZWA wpisz żądaną nazwę z klawiatury, a następnie naciśnij przycisk OK.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ UWAGA: Należy pamiętać o zaznaczeniu opcji WŁĄCZ ALARM WE/WY oraz ustawieniu HARMONOGRAMU w zakładce Powiązanie alarmów we/wy. Bez tego wejście i wyjście alarmowe będzie nieaktywne. UWAGA: Zakładka Alarm we/wy jest dostępna jedynie dla modeli kamer: NVIP-2DN5000D/IR-1P, NVIP-2DN5040V/IR-1P, NVIP-3DN5000D/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5000D/IR-1P i NVIP-5DN5040V/IR-1P.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.7.3. Powiązanie alarmów we/wy W menu Powiązanie alarmów we/wy można włączyć lub wyłączyć wejście alarmowe oraz powiązane z nim wyjściowe alarmowe, a także ustawić ich parametry oraz zdefiniować harmonogram alarmów.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.7.4. Alarm detekcji ruchu W menu Alarm detekcji ruchu można aktywować funkcję detekcji ruchu i ustawić jej parametry. KAMERA - domyślny numer kamery to 1. WŁĄCZ DETEKCJĘ - zaznacz tą opcje, aby włączyć detekcję ruchu.
Page 100
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Aby ustawić obszar detekcji ruchu, należy nacisnąć przycisk OBSZAR DETEKCJI. Zostanie wyświetlone poniższe okno: Aby zaznaczyć obszar detekcji ruchu, wciśnij lewy przycisk myszy i przytrzymując go, zaznacz odpowiedni obszar na ekranie. Aby usunąć aktualny obszar detekcji ruchu, naciśnij prawy przycisk myszy.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.7.5. Interwał alarmu W menu Interwał alarmu można ustawić wartość interwału alarmu. INTERWAŁ ALARMU - jest to czas, następujący po każdym wykryciu ruchu przez kamerę, przez który nie będzie ona sygnalizować kolejnych alarmów detekcji ruchu.
Page 102
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ KAMERA - domyślny numer kamery to 1. Aby włączyć nagrywanie według harmonogramu zaznacz opcję WŁĄCZ w części HARMONOGRAM NAGRYWANIA i wybierz jedną z dostępnych opcji: NAGRYWANIE 24*7 (nagrywanie ciągłe) ...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.8.2. Lokalizacja plików W menu Lokalizacja plików można zmienić ustawienia zapisu nagrań wideo na kartę SD, serwer NAS lub serwer FTP. NAZWA DYSKU - dostępne są trzy opcje: karta SD, serwer NAS, serwer FTP.
Page 104
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Po wybraniu serwera FTP i naciśnięciu przycisku ZMIEŃ, pojawi się poniższe okno: Zaznacz opcję WŁĄCZ, aby aktywować zapis nagrań wideo na serwer FTP. ADRES IP - adres IP serwera FTP.
Page 105
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Po wybraniu serwera NAS i naciśnięciu przycisku ZMIEŃ, pojawi się poniższe okno: Zaznacz opcję WŁĄCZ, aby aktywować zapis nagrań wideo na serwer NAS. ADRES IP - adres IP serwera NAS.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.9. Strefy prywatności W menu Strefy prywatności można włączyć oraz zdefiniować strefy prywatności. Maksymalne pokrycie obszaru strefą prywatności wynosi 5%. KAMERA - domyślny numer kamery to 1. Aby zaznaczyć strefę prywatności, wciśnij lewy przycisk myszy i przytrzymując go, zaznacz odpowiedni obszar na ekranie.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.10. Usługi sieciowe 4.10.1. PPPoE W menu PPPoE można aktywować funkcję PPoE. Zaznacz opcję WŁĄCZ PPPOE, aby aktywować dostęp do sieci poprzez protokół PPPoE. UŻYTKOWNICY - nazwa konta HASŁO - hasło przypisane do wybranego konta Przy poprawnym ustawieniu trybu PPPoE, kamera po każdym uruchomieniu będzie zestawiać...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.11. Powiadamianie 4.11.1. Centrum alarmów Funkcja niedostępna. 4.11.2. SMTP W menu SMTP można aktywować, skonfigurować i przetestować usługę SMTP. Jeśli usługa SMTP jest włączona, a funkcja detekcji ruchu lub alarmu wejścia alarmowego jest aktywna, to kamera będzie automatycznie wysyłać...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Zaznacz opcję WŁĄCZ SMTP, aby aktywować SMTP. ADRES SERWERA SMTP - adres serwera nadawcy PORT SERWERA SMTP - port serwera nadawcy (zależy od wybranego trybu transportowego) UŻYTKOWNICY - nazwa użytkownika HASŁO - hasło przypisane do wybranego użytkownika...
Page 110
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Aby dodać nową grupę naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę grupy w pole GRUPA, naciśnij przycisk OK, a następnie przycisk Potwierdź. Wybierz stworzoną grupę z rozwijanej listy, przypisz jej dowolne uprawnienia i naciśnij przycisk OK.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.12.2. Użytkownicy W menu Użytkownicy można dodawać, modyfikować i usuwać poszczególnych użytkowników. UWAGA: Domyślny użytkownik root nie może zostać usunięty! Aby dodać nowego użytkownika naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę...
Page 112
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Aby zmienić nazwę użytkownika, należy wybrać go z rozwijanej listy i nacisnąć przycisk ZMIEŃ. Wyświetli się poniższe okno: Zmień dowolne pola, które zostały opisane w części dodawania nowego użytkownika i naciśnij przycisk OK.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.13. Protokoły 4.13.1. Dane protokołu W menu Dane protokołu znajdują się nazwa i wersja używanego protokołu onvif. 4.13.2. Bezpieczeństwo W menu Bezpieczeństwo można włączyć funkcję weryfikacji użytkownika. Jeśli funkcja ta jest aktywna, to przy połączeniu z kamerą...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.14. Logi urządzenia 4.14.1. Logi zdarzeń W menu Logi zdarzeń można wyszukać, wyświetlić i pobrać wybrane logi zdarzeń. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.14.2. Logi alarmów W menu Logi alarmów można wyszukać, wyświetlić i pobrać wybrane logi alarmów. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć przycisk i wybrać datę z kalendarza.
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.14.3. Pobierz logi W menu Pobierz logi można pobrać pełny plik logów kamery. Aby pobrać pełny plik logów naciśnij przycisk POBIERZ LOGI. Na dole ekranu pojawi się niebieski przycisk Pobierz. Jeśli okno pobierania nie pojawi się automatycznie, należy nacisnąć na „Pobierz”...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4.15.2. Restart urządzenia W menu Restart urządzenia można zdalnie zrestartować kamerę. Aby zrestartować kamerę, należy nacisnąć przycisk RESTART i potwierdzić tą operację przyciskiem Potwierdź. 4.15.3. Ustawienia fabryczne W menu Ustawienia fabryczne można przywrócić fabryczne (domyślne) ustawienia kamery.
W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepięciowych. Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) restartowanie ustawień kamery ...
NVIP-1DN5000H/IR-1P Instrukcja obsługi wer.1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 6.2. Przywracanie ustawień fabrycznych kamery IP (sprzętowe) W celu sprzętowego przywrócenia ustawień fabrycznych kamery IP należy postępować zgodnie z instrukcją: wcisnąć przycisk RESET i przytrzymać przez 5 sekund zwolnij przycisk ...
