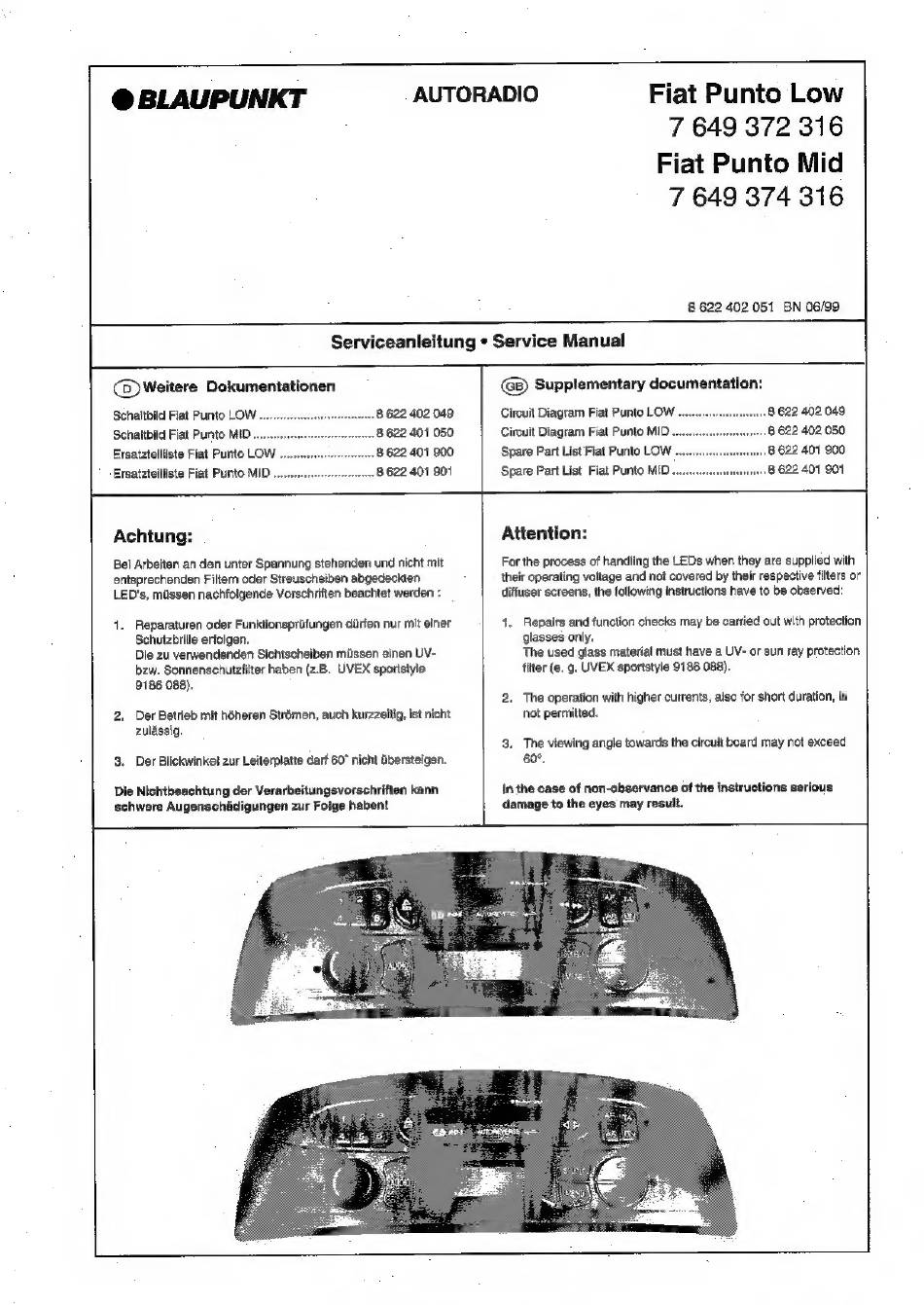

Blaupunkt 7 649 374 316 Service Manual

@ BLAUPUNKT
AUTORADIO
Fiat Punto Low
7 649 372 316
Fiat Punto Mid
7 649 374 316
8 622 402 051 BN 06/99
Serviceanleitung ¢ Service Manual
(2) Weitere Dokumentationen
Schaltbild Fiat Punto LOW ...
Schaitbild Fiat Punto MID
Ersatzteilliste Fiat Punto LOW
Ersatzteilliste Fiat Punto MID
Achtung:
Bei Arbeiten an den unter Spannung stehenden und nicht mit
entsprechenden Filter oder Streuscheiben abgedeckten
LED's, miissen nachfolgende Vorschriften beachtet werden :
4. Reparaturen oder Funktionsprifungen diirfen nur mit einer
Schutzbrille erfolgen.
Die zu verwendenden Sichtscheiben miissen einen UV-
bzw. Sonnenschultzfilter haben (z.B. UVEX sportstyle
9186 088).
2. Der Betrieb mit héheren Strémen, auch kurzzeitig, ist nicht
zulassig.
3. Der Blickwinkel zur Leiterplatte darf 60° nicht Ubersteigen.
Die Nichtbeachtung der Verarbeitungsvorschriften kann
schwere Augenschaédigungen zur Folge haben!
Bip nos siiome: cS
Supplementary documentation:
Circuit Diagram Fiat Punto LOW ...
Circuit Diagram Fiat Punto MID
Spare Part List Fiat Punto LOW
Spare Part List Fiat Punto MID.....
622 401 900
..8 622 401 901
Attention:
For the process of handling the LEDs when they are supplied with
their operating voltage and not covered by their respective filters or
diffuser screens, the following instructions have to be observed:
4. Repairs and function checks may be carried out with protection
glasses only,
The used glass material must have a UV- or sun ray protection
filter (e. 9. UVEX sportstyle 9186 088).
2. The operation with higher currents, also for short duration, is
not permitted.
3. The viewing angle towards the circuit board may not exceed
60°.
In the case of non-observance of the instructions serious
damage to the eyes may result.
