UltraMedia Reflexion SatCombo-85 User Manual

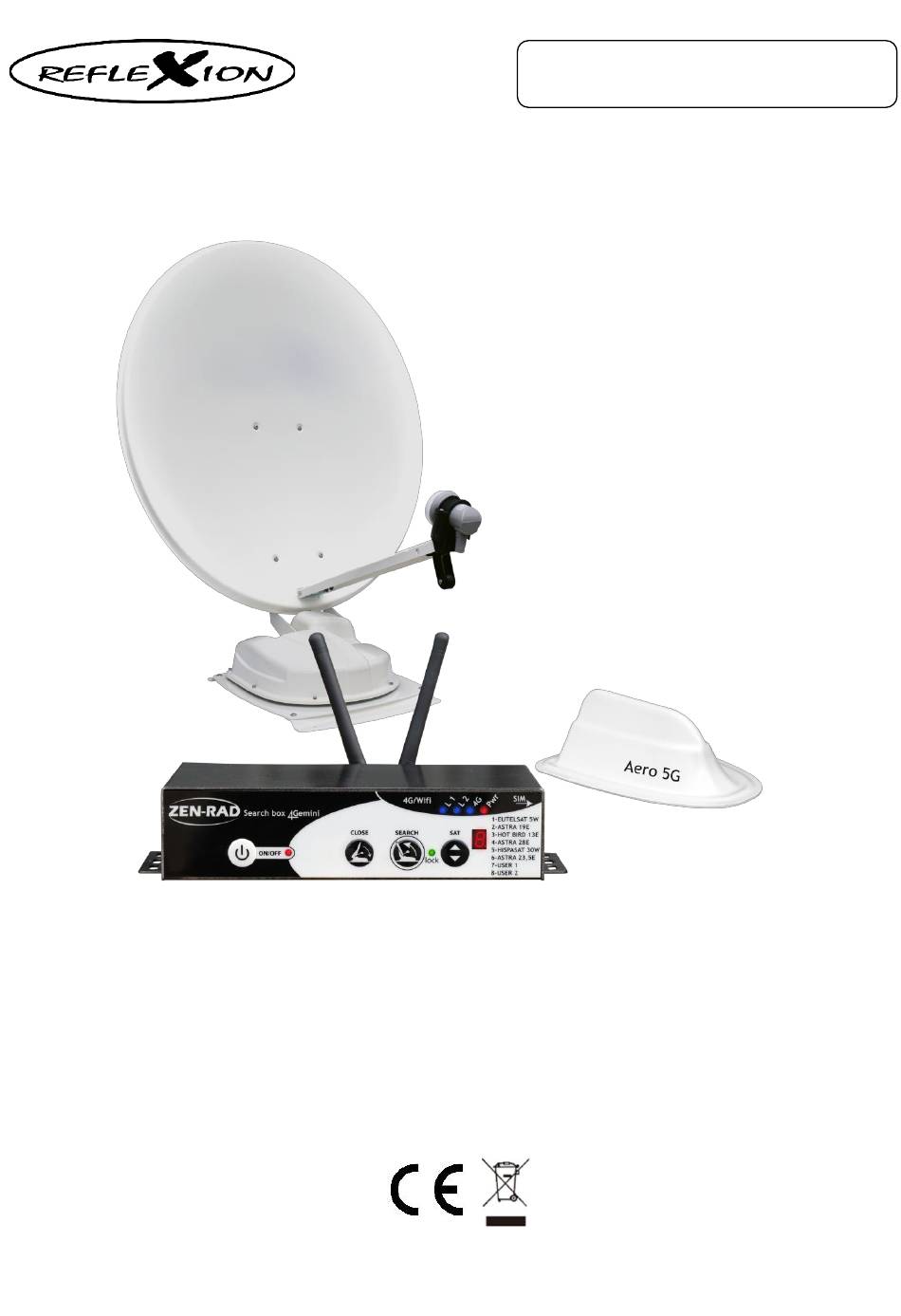

Fully automatic satellite antenna incl. 5g antenna and 4g router with bluetooth, lan and wlan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Vollautomatische Satelliten-Antenne inkl. 5G Antenne und 4G Router
Vollautomatische Stelliten-Antenne inkl. 5G Antenne und 4G Router mit Bluetooth, LAN und WLAN
Deutsche Bedienungsanleitung: Seite 1
Fully automatic satellite antenna incl. 5G antenna and 4G router with Bluetooth, LAN and WLAN
English user manual: page 17
Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie
Modell-Nr.: SatCombo-85 (weiß)
die Anleitung für den weiteren Gebrauch gut auf.
Bedienungsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Reflexion SatCombo-85 and is the answer not in the manual?

Questions and answers

Related Manuals for UltraMedia Reflexion SatCombo-85

Summary of Contents for UltraMedia Reflexion SatCombo-85

  • Page 1 Bedienungsanleitung Vollautomatische Satelliten-Antenne inkl. 5G Antenne und 4G Router Modell-Nr.: SatCombo-85 (weiß) Vollautomatische Stelliten-Antenne inkl. 5G Antenne und 4G Router mit Bluetooth, LAN und WLAN Deutsche Bedienungsanleitung: Seite 1 Fully automatic satellite antenna incl. 5G antenna and 4G router with Bluetooth, LAN and WLAN English user manual: page 17 Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät benutzen.

  • Page 2: Wichtige Sicherheitshinweise

    ALLGEMEIN Die COMBO-Sat-Anlage von ULTRAMEDIA verbessert und verstärkt 4G-Signale. Die AERO 5G-Antenne ermöglicht den Empfang des 4G LTE Signals. Das Wifi-Signal wird von der Search Box 4Gemini ausgestrahlt und kann sowohl innerhalb als auch außerhalb des Fahrzeugs empfangen werden. Achtung! Dieses System verstärkt ein vorhandenes Signal. Wenn Sie sich in einer weißen Zone oder ohne Signal befinden, wird es nicht funktionieren.
  • Page 3 WICHTIGE SICHERHEITSHINWEISE 22. Verbinden Sie den Anschluss D+ von der Steuerbox mit Ihrer Fahrzeugelektronik (Zündung), um die automatische Einklapp-Funktion zu aktivieren, wenn Sie Ihr Fahrzeug starten. 23. Für die Garantieabwicklung oder bei Fragen wenden Sie sich an Ihren Fachhändler oder den Herstellerservice.
  • Page 4 ANSCHLUSSDIAGRAMM Außen: Sat-Antenne 5G Antenne (Außeneinheit) & Dachdurchführung Coaxial-Kabel (RG59) SAT Motor-Kabel Innen Coaxial-Kabel (RG59) SAT Motor-Kabel Schalter (Ein / Aus) Coaxial-Kabel (RG58 SMA) Schwarz Sicherung 10A Controll-Box DC 12V ANT. ANT. TV-Gerät WiFi (nicht enthalten) LOOP OUT KEYBOARD LNB IN Batterie / Spannungs- Motor versorgung...
  • Page 5 ANSCHLUSSDIAGRAMM 6. Verbinden Sie die Zündung (D+) von Ihrem Fahrzeug mit dem Anschluss „D+“ der Searchbox. 7. Verbinden Sie ein Coaxial-Kabel mit Ihrem Fernseher (Sat-Receiver) und dem Anschluss „LOOP OUT“ der Search-Box. Hinweis:  Fernbedienung ist optional und wird bei dieser Version nicht verwendet. ...
  • Page 6 ANSCHLÜSSE DER SEARCH-BOX Zeigt an, ob die Router Funktion ein- oder ausgeschaltet ist. POWER Leuchtet, wenn er eingeschaltet ist. Kippschalter befindet sich auf der Rückseite. Rückseite: Für den Anschluss an das RG59-Koaxialkabel der Antenne für den LNB IN Satellitenempfang. LOOP OUT Anschluss für ein TV-Gerät oder Sat-Receiver.
  • Page 7 GRUNDBEDIENUNG SAT-FUNKTION Die Controll-Box ist für die Suche der Satelliten zuständig. Ist die Box mit einer Spannungsquelle (12V / 3A) verbunden und eingeschaltet leuchtet die Status LED rot. Antenne starten Nachdem Sie die verschiedenen Komponenten angeschlossen haben, schalten Sie die Stromversorgung ein. 1.
  • Page 8 GRUNDBEDIENUNG 4G ROUTER FUNKTION 1. Router vorbereiten  Sie benötigen eine gültige Nano-SIM-Karte. Der Sim-Karten-Oin muss deaktiviert sein.  Die Standardinformationen finden Sie auf dem Etikett Ihres Geräts. Die folgende Abbildung dient nur als Referenz. 2. Sim-Karte einstecken  Stecken Sie die Simkarte wie in der Abbildung gezeigt ein. 3.

  • Page 9: Bluetooth-Funktion

    GRUNDBEDIENUNG ROUTER FUNKTION  SSID: 4G-MIFI_6041  Login/Password: admin  DefaultIP: 192.168.100.1  WiFi Key: 12345678 5. Parameter ändern Sie können die Einstellungen ändern, indem Sie sich auf der Konfigurationswebseite anmelden.  Schauen Sie auf das Etikett auf der Controll-Box, um die IP-Adresse und das Standardpasswort der Website zu erfahren.
  • Page 10 BLUETOOTH-FUNKTION Wichtige Informationen  Das Bluetooth-Modul des Positionierers kann jeweils nur ein Smartphone speichern.  Um ein weiteres Smartphone zu verbinden, muss das zuvor synchronisierte Smartphone „getrennt“ werden. Führen Sie dazu die folgenden 2 Schritte aus: Trennen Sie den die Verbindung Ihres Smartphones mit dem Bluetoothgerät „Zen-Matic“ in der Bluetooth-Verbindungsliste Ihres Smartphones.

  • Page 11: Montage Der Außen Einheit

    MONTAGE / INSTALLATIONS VORBEREITUNG  Stellen Sie sicher, dass sich keine physikalischen Hindernisse am Montageort befinden, die die Bewegung der Satellitenanlage beeinträchtigen kann. Der Drehradius der Antenne ist wie folgt.  162cm  Erkundigen Sie sich bei Ihrem Fahrzeughersteller oder Fachhändler, ob der Ort für die Installation der Satellitenanlage geeignet ist.

  • Page 12: Elektrische Verbindung

    MONTAGE DER AUßEN EINHEIT Hinweis:  Kleber ist nicht im Lieferumfang enthalten. 4. Setzen Sie anschließend die Außeneinheit auf den Montageort. Der Kleber sollte sich dabei leicht rausdrücken. Dichten Sie anschließend die Kanten mit dem Kleber ab. 5. Tragen sie überschüssigen Kleber mit einem Fugenspachtel ab. Hinweis: ...
  • Page 13 ELEKTRISCHE VERBINDUNG WICHTIG:  Verbinden Sie den Kontakt (D+) auf der Rückseite der Steuer-Box mit der Zündung des Fahrzeuges oder mit der Steuerung des Trägerfahrzeuges. Ansonsten ist die Automatische Einfahrfunktion der Antenne nicht aktiv. WARNUNG Wir haften nicht für Unfälle oder Vorfälle, die auf eine Nichtbeachtung der Einbau- und Bedienungshinweise zurückzuführen ist.

  • Page 14: Technische Daten

    TECHNISCHE DATEN Modell-Typ SatCombo-85 (weiß) Frequenz 950 – 2150Mhz RF Ausgangsspannung 13/18V, 0/22Khz, 350mA RF Eingang 1x F mit interner Versorgung des LNB Symbol Rate: 1 – 45Mb/s (SCPC & MCPC) DVB-S/S2 Signalpegel: -65 - 25 dBm Speisungsimpedanz des Tuners 75 Ohm Versorgungsspannung DC 11 - 15V...

  • Page 15: Vereinfachte Eu-Konformitätserklärung

    Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp SatCombo85 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

  • Page 16: Gewährleistung

    GEWÄHRLEISTUNG...
  • Page 17 User manual Fully automatic satellite antenna incl. 5G antenna and 4G router Model No.: SatCombo-85 (white) Vollautomatische Stelliten-Antenne inkl. 5G Antenne und 4G Router mit Bluetooth, LAN und WLAN Deutsche Bedienungsanleitung: Seite 1 Fully automatic satellite antenna incl. 5G antenna and 4G router with Bluetooth, LAN and WLAN English user manual: page 17 Read the entire manual carefully before using the appliance.

  • Page 18: Important Safety Instructions

    GENERAL The COMBO satellite system from ULTRAMEDIA improves and amplifies 4G signals. The AERO 5G antenna enables reception of the 4G LTE signal. The Wifi signal is transmitted by the Search Box 4Gemini and can be received both inside and outside the vehicle. Attention! This system amplifies an existing signal. If you are in a white zone or without a signal, it will not work.

  • Page 19: What's In The Box

    WHAT`S IN THE BOX? 1. Outdoor unit (satellite dish) 2. 5G LTE antenna (mobile reception and cable feed-through) 3. coaxial cable (RG59) for satellite reception x1 (2x for twin antennas) 4. coaxial cable (RG58 SMA) for 4G reception 5. motor cable (for antenna control) 6.

  • Page 20: Connection Diagram

    CONNECTION DIAGRAM Outside: Satellite antenna 5G antenna (outdoor unit) & roof duct Coaxial cable (RG59) SAT Motor cable Inside Coaxial cable Coaxial cable (RG59) SAT Motor cable Switch (On / Off) (RG58 SMA) black Fuse 10A ANT. DC 12V ANT. TV set Control box WiFi...
  • Page 21 CONNECTION DIAGRAM 7. Connect a coaxial cable to your television (satellite receiver) and the ‘LOOP OUT’ connection of the Search box. Note:  Remote control is optional and is not used with this version.  If the ignition of your vehicle is connected to the ‘D+’ connection of the search box, the satellite dish closes automatically when the vehicle is started.
  • Page 22 ANSCHLÜSSE DER SEARCH-BOX Back: For connection to the RG59 coaxial cable of the antenna for satellite LNB IN reception. LOOP OUT Connection for a TV set or satellite receiver. ANT. 4G Connection for the 5G antenna via RG58 coaxial cable. ANT.
  • Page 23 BASIC OPERATION OF THE SAT FUNCTION The control box is responsible for searching for satellites. If the box is connected to a power source (12V / 3A) and switched on, the status LED lights up red. Starting the antenna Once you have connected the various components, switch on the power supply. 1.
  • Page 24 BASIC OPERATION 4G ROUTER FUNCTION 1. Prepare the router  You need a valid nano SIM card. The SIM card on must be deactivated.  The standard information can be found on the label of your device. The following illustration is for reference only.

  • Page 25: Bluetooth Function

    GRUNDBEDIENUNG ROUTER FUNKTION  SSID: 4G-MIFI_6041  Login/Password: admin  DefaultIP: 192.168.100.1  WiFi Key: 12345678 5. Change parameters You can change the settings by logging in to the configuration website.  Look at the label on the control box to find out the IP address and the default password of the website.
  • Page 26 BLUETOOTH FUNCTION Important information  The Bluetooth module of the positioner can only store one smartphone at a time.  To connect another smartphone, the previously synchronised smartphone must be ‘disconnected’. To do this, carry out the following 2 steps. 3: 1.

  • Page 27: Mounting The Outdoor Unit

    ASSEMBLY / INSTALLATION PREPARATION  Before installing the antenna, make sure that all the necessary materials are available.  Avoid uneven mounting surfaces or level them out.  Always mount the antenna against the direction of travel.  Do not install the control box in places where there is excessive heat due to a lack of ventilation and keep the control box away from liquids, dripping water and excessive moisture.

  • Page 28: Electrical Connection

    MOUNTING THE CABLE GUIDE (5G antenna) 1. Drill a hole in the roof of your vehicle so that the cables can be routed in a concealed area inside the vehicle. 2. Clean and degrease the adhesive area of the roof duct (5G antenna). 3.

  • Page 29: Important Note

    IMPORTANT NOTE The antenna has a rotation stop point. It can happen that the satellite alignment is the same as the antenna's rotation stop. In this case, the antenna cannot focus and closes. A long beep is emitted to indicate the error.

  • Page 30: Technical Data

    TECHNICAL DATA Model type SatCombo-85 (white) Frequency 950 – 2150Mhz RF output voltage 13/18V, 0/22Khz, 350mA RF input 1x F with internal supply of the LNB Symbol Rate: 1 – 45Mb/s (SCPC & MCPC) DVB-S/S2 Signal level: -65 - 25 dBm Supply impedance of the tuner 75 Ohm Supply voltage...

  • Page 31: Disposal Instructions

    SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, UltraMedia GmbH & Co. Handels KG hereby declares that the radio equipment type SatCombo85 is in compliance with Directive 2014/53/EU.

  • Page 32: Warranty

    WARRANTY...
