C.E.C. 780CD Service Manual page 20

Ref. part No. Description qty Ree part No. Description Q'ty
pos © 42229765600
POTENTIOMETER 100KB
1 R022 RDDISO2JPAANA CARBON
15K JA 1/6W 1
R023 RDD2702JPAANA CARBON 27K JA 1/6W 1
Poo? §— 42229761360 POTENTIOMETER 10KB
1 R024 ROD2202JPAANA
CARBON 220K JA 1/6W
1
R025 RDD4702JPAANA CARBON 47K JA 1/6W 1
Q001 T2SA608-E-NPC
TR 2SA608-E-NP-AA
4 R026 RDD4702JPAANA CARBON
47K JA 1/6W 1
Q001 T2SA608-F-NPC TR 2SA608-E-NP-AA 1
Q001 TJA101-Q----C
TR JATO1
1 R028 RDDI002JPAANA CARBON
10K JA 1/6W 1
Q002
T2SC536-F-NPC TR 2SC536-F-NP-AA
+ R029 RDDIO03JPAANA
CARBON 100K JA 1/6W
1
Q002 12SC536-G-NPC
TR 2SC536-G-NP-AA 1
R030 RDD1003JPAANA
CARBON 100K JA 1/6W 1
002
TJC501-Q----C TR JC5O1
4 R031 RDD2202JPAANA
CARBON 22K JA 1/6W
1
Q003
12SC536-F-NPC TR 2SC536-F-NP-AA
1 R032 RDD2202JPAANA
CARBON 22K JA 1/6W
1
Q003 T2SC536-G-NPG TR 2SC536-G-NP-AA 1
Q003
TJC501-Q----C TR JC5O1
1 R033.
RODSGOTJPAANA = CARBON «5.8K JA 1/6W
1
Q004 T2SD1012-G-SC TR 2SD1012-G-SPA-AC 1 R034 RDD8200JPAANA CARBON 820 JA 1/6W 1
RO35 RDD8203JPAANA CARBON 820K JA 1/6W 1
Q005 T2SC536-F-NPC TR 2SC536-F-NP-AA 1 R037 RDD2200JPAANA CARBON 220 JA 1/6W 1
Q005 T2SC536-G-NPC TR 2SC536-G-NP-AA 1 RO41 —ROD2201UPAANA CARBON 2.2K JA 1/6W 1
Q006 T2SC536-F-NPN TR 2SC536-F-NP-AA 1 R042 RDDIO04JPAANA CARBON 1M JA 1/6W 1
Q006 T2SC536-G-NPN TR 2SC536-G-NP-AA 1 R043. RDDGBOOJPAANA CARBON 680 JA 1/6W 1
Q007 T2SD1012-G-SC TR 2SD1012-G-SPA-AC 1 R044 RDDGBOOJPAANA CARBON 680 JA 1/6W 1
Q008 T2SD1012-G-SC TR 2SD1012-G-SPA-AC 1 RO4S RDD1003JPAANA CARBON 100K JA 1/6W 1
Q009 T2SC536-F-NPC TR 2SC536-F-NP-AA 1 R046 RDDEBO2JPAANA CARBON 68K JA 1/6W 1
Q009 T2SC536-G-NPC TR 2SC536-G-NP-AA 1
Q009 TJC501-G----c TR JC501 1 O47 RDD1003JPAANA CARBON 100K JA 1/6W 1
Q010 T2SA608-E-NPC TR 2SA608-E-NP-AA 1 R048 RDD1003JPAANA CARBON 100K JA 1/6W 1
R049 RDD3303JPAANA CARBON 330K JA 1/6W 1
QO10 T2SA608-F-NPC TR 2SA608-F-NP-AA 1 -ROSO RDD3303JPAANA CARBON 330K JA 1/6W 1
QO10 TUA101-Q----C TR JA101 1 R051 RDDI003JPAANA CARBON 100K JA 1/6W 1
Q011 T2SC3400----C TR 2SC3400 1 R052 RDD1003JPAANA CARBON 100K JA 1/6W 1
Q012 T2SA608-E-NPC TR 2SA608-E-NP-AA 4 R053 RDD4702UPAANA CARBON 47K JA 1/6 1
Q012 T2SA608-F-NPC TR 2SA608-F-NP-AA 1 R054. RDD4702JPAANA CARBON 47K = JA_—1/6W 1
Q012 TJA101-Q----G TR JAT01 1 R060 RDD4702JPAANA CARBON 47K JA 1/6W 1
Q013 T2SA608-E-NPC TR 2SA608-E-NP-AA 1 ROG RODIS01JPAANA CARBON 1.8K JA 1/6W 1
Q013 T2SA608-F-NPC TR 2SA608-F-NP-AA 1
QO13 TUA01-Q----C TR JA101 1 R062 RDDIOOSJPAANA CARBON 100K JA 1/6W 1
Q014 T2SC3400----c TR 2SC3400 1 R063 RDD4702JPAANA CARBON 47K JA 1/6W 1
R064 RDD3301JPAANA CARBON 3.3K JA 1/6W 1
Q020 12SC3400----C TR 2SC3400 1 R065 RDDI803JPAANA CARBON 180K JA 1/6W 1
Q021 T2SC3400----c TR 2SC3400 1 R066 RDD6802JPAANA CARBON 68K JA 1/6W 1
022 T2SD1012-G-SC TR 2SD1012 1 R067 RDD6803JPAANA CARBON 680K JA 1/6W 1
Q023 T2SC1012-G-SC TR 28D1012 1 R068 RDD2702JPAANA CARBON 27K JA 1/6W 1
RO69 RDDS30JPAANA CARBON 330K JA 1/6W 1
ROOT RDD1003JPAANA CARBON 100K JA 1/6W 1 R070 RDDIOROJPAANA CARBON 10 JA 1/6W 1
R002 RODIQO3JPAANA CARBON 100K JA 1/6W 1 R071 RDD2R20JPAANA CARBON 2.2 JA 1/6W 1
ROO3 RDDI502JPAANA CARBON 15K JA 1/6W 1
R004 RDDSGOTUPAANA CARBON 5.6K JA 1/6W 1 R072 RDD3903JPAANA CARBON 390K JA 1/6W 1
ROOS RDD47ROJPAANA CARBON 47 JA 1/6W 1 R073. RDD2202JPAANA CARBON 22K JA 1/6W 1
ROO6 RDDSGOIJPAANA CARBON 5.6K JA 1/6W 1 R074 RDD1201JPAANA CARBON 1.2K JA 1/6W 1
ROO7 RDDIOO4JPAANA CARBON 1M JA 1/6W 1 R075 RDD2703JPAANA CARBON 270K JA 1/6W 1
R008 RDD7SROJPAANA CARBON 75 JA 1/6W 1 RO76 RDD4702JPAANA CARBON 47K JA 1/6W 1
ROO9 RDDIOO1JPAANA CARBON 1K JA 1/6W 1 R077 RDDIOROJPAANA CARBON 10° JA 1/6W 1
RO10 RDD2202JPAANA CARBON 22K JA 1/6W 1 R078 RDD2R20JPAANA CARBON 2.2 JA 1/6W 1
RO7S RODIOO2JPAANA CARBON 10K JA 1/6W 1
RO11 RDD1S02JPAANA CARBON 15K JA 1/6W 1 R080 RDDB202JPAANA CARBON 82K JA 1/6W 1
RO12 RDDIO02JPAANA CARBON 10K JA 1/6W 1 ROB1 RDD2R20JPAANA CARBON 22 JA 1/6W 1
R013 RDD1503JPAANA CARBON 150K JA 1/6W 1
RO14 RDD1203JPAANA CARBON 120K JA 1/6W 1 R082 RDD5603JPAANA CARBON 560K JA 1/6W {
RO15 ROD2001JPAANA CARBON 2.2K JA 1/6W 1 R083. RDDSGO3JPAANA CARBON 560K JA 1/6W 1
RO17 RDD2202JPAANA CARBON 22K JA 1/6W 1 ROB4 —- RDD1003JPAANA CARBON 100K JA 1/6W 1
R018 ROD2700JPAANA CARBON 270 JA 1/6W 1 R085 RDD2R20JPAANA CARBON 2.2 JA 1/6W {
RO19 RDD1202JPAANA CARBON 12K JA 1/6W 1 R086 RDD1803JPAANA CARBON 180K JA 1/6W i
R020 RDD3902JPAANA CARBON 39K JA 1/6W 1 R087 RDD1002JPAANA CARBON 10K JA 1/6W 1
RO2t ROD3902JPAANA CARBON 39K JA 1/6W 1 ROBB. = RDDIO02JPAANA CARBON 10K JA 1/6W 1

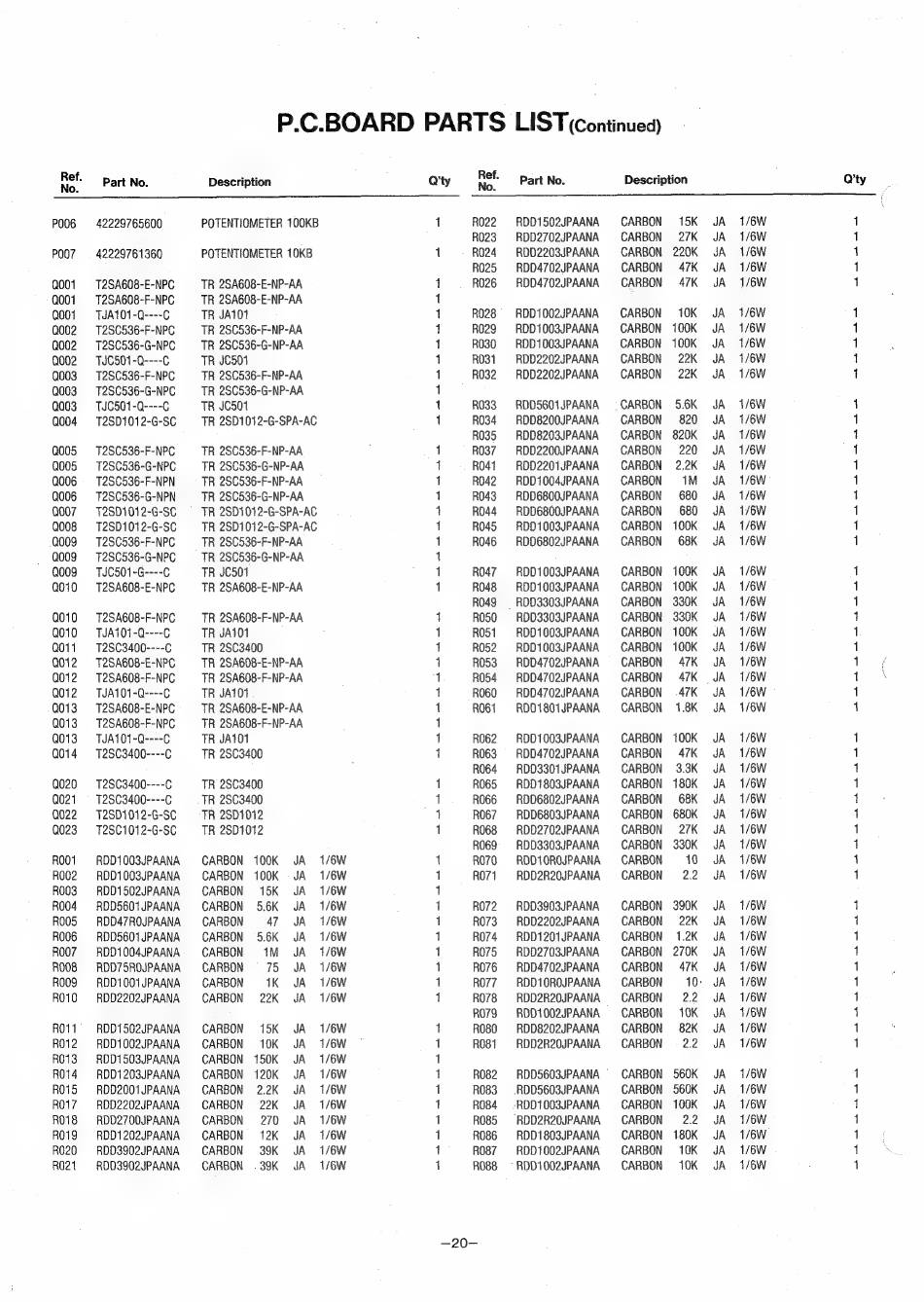

P.C.BOARD PARTS LIST (continued)
