Aiwa XR-M70 Operating Instructions Manual

Aiwa compact disc stereo system xr-m70 operating instructions
Hide thumbs Also See for XR-M70:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Service Manual
(
For assistance and information,
call toll free
I-800-BUY-AIWA.
I
(United States and Puerto Rico)
B8-CLB-913-01
98041 0AYK-H-6
ai3i?3
DIGITAL AUDID

Advertisement

Table of Contents
loading

Related Manuals for Aiwa XR-M70

Summary of Contents for Aiwa XR-M70

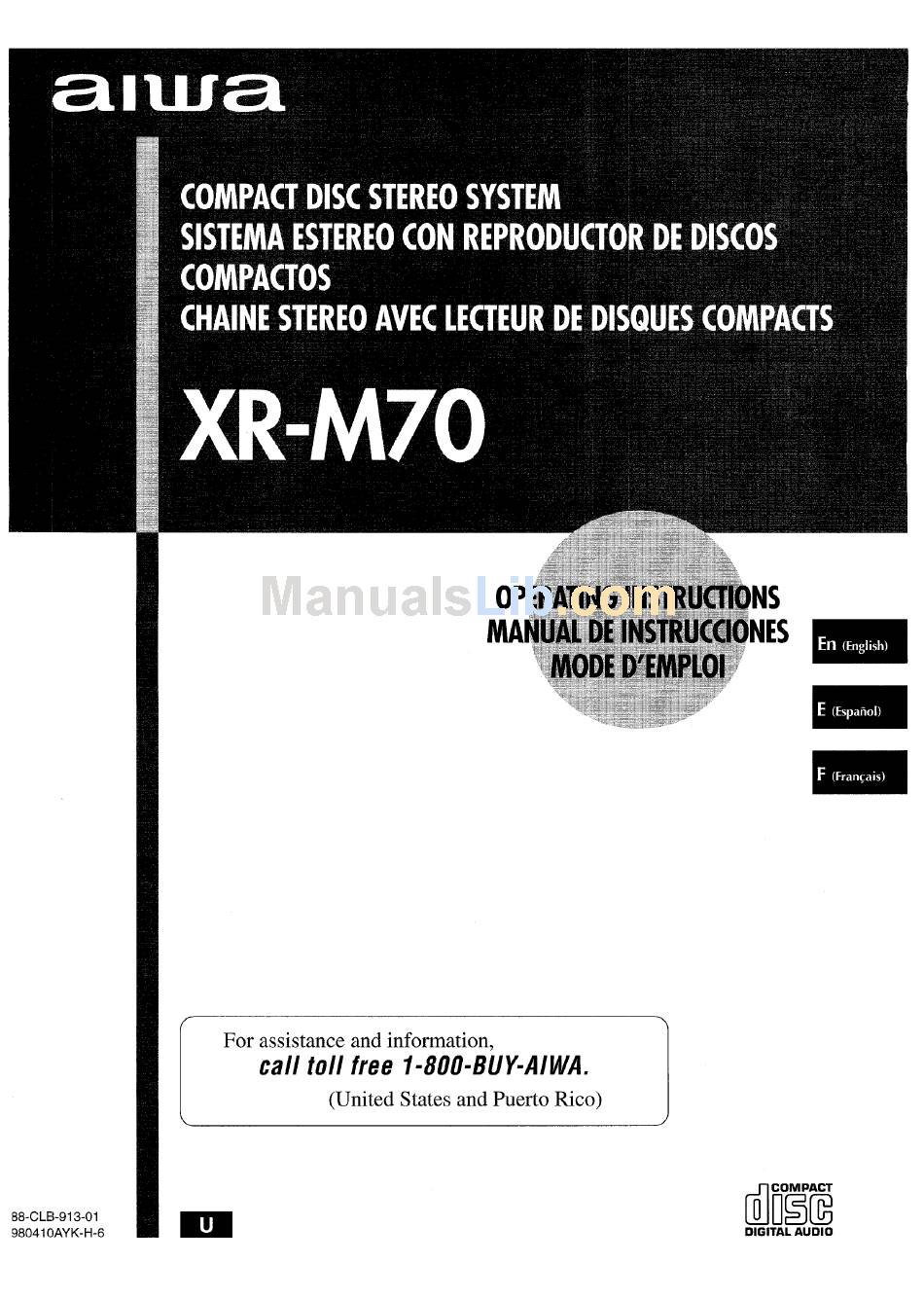

  • Page 1 For assistance and information, B8-CLB-913-01 98041 0AYK-H-6 call toll free I-800-BUY-AIWA. (United States and Puerto Rico) ai3i?3 DIGITAL AUDID...

  • Page 2: Precautions

    WARNING REDUCE RISK FIRE SHOCK, EXPOSE THIS RAIN OR MOISTURE. RISK OF ELECTRIC SHOCK DO NOT OPEN “CAUTION TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.” Explanation of Graphical Symbols:...

  • Page 3: Table Of Contents

    Foryourconvenience, record the model number and serial number (you will find them on the rear of your set) in the space provided below. Please refer to them when you contact your Aiwa dealer in case of difficulty, [ Model Serial No.

  • Page 4: Connections

    CONNECTIONS Before connecting the AC cord The rated voltage of your system shown on the rear panel is 120 V AC. Check that the rated voltage matches IMPORTANT Connect the speakers, antennas, and all optional first. Then connect the AC cord in the end. There are no differences between...
  • Page 5 Connect the supplied antennas, Connect the FM an_tenna to the FM 75 Q terminals AM antenna to the AM LOOP terminals. 4 Connect the AC cord to an AC outlet. When the AC cord is connected for the first time, the display window demonstrates the functions...

  • Page 6: Operation

    BEFORE OPERATION Remote sensor ‘-- Pressing the ~ button orthe TUNER/BAND power on and starts play of the corresponding Play Function). Furthermore, ejecting the control panel while the power is off also turns the power on. After use Press the POWER button to turn off the power.

  • Page 7: Setting The Clock

    USING THE REMOTE CONTROL Inserting batteries Detach the battery cover on the rear of the remote insert two R03 (size AAA) batteries. When to replace the batteries The maximum operational distance between and the sensor on the CD player unit should be approximately meters (16 feet).

  • Page 8: Adjusting The Sound

    45”. Right system can be used as Aiwa’s Front which provides superb sound balance much wider than that of conventional information about the Front 180”...

  • Page 9: Manual Tuning

    MANUAL TUNING m’””’’” TUNER/ BAND MODE TUNER Press the TUNER/BAND button select the desired band. If the power is turned off, the previously played (Direct Play Function). Press the l<< or FM button (or the < button) to select a station. ‘...

  • Page 10: Presetting Stations

    PRESETTING STATIONS m’””7”’ TUNER/ BAND BAND The unit can store a total of 32 preset stations. is stored, a preset number is assigned to the station. preset number to tune in to a preset station 1 Press the TUNER/BAND button to select a band. Then, press the 1++ or M button (or the <...

  • Page 11: Operation

    OPERATION ~opEN/ REMAIN LOADING A DISC Press the 4 OPEN/CLOSE button to open the disc compartment cover. Load a disc with the label side up. PEN/CLOSE Press the A OPEN/CLOSE button again to close the disc compartment cover. Caution Be sure not to put your fingers in the disc compartment the disc compartment cover is closing.
  • Page 12 SHIFT RANDOM PLAY All the tracks on the disc can be played Press the RANDOM button while pressing the SHIFT button on the remote control. “RANDOM” lights up on the display. To cancel random play, repeat the above. Even if the + button is pressed, a previously...

  • Page 13: Play

    TIMER PLAY POWER The unit can be turned on at a specified time every day with the built-in timer. Make sure the clock is set correctly. (See page 7.) Use the remote control. 7 Press the TIMER button repeatedly while pressing the SHIFT button on the remote control to display 2 Within 4 seconds, press the 11button.

  • Page 14: The Sleep Tiimer

    SHIFT Refer to the operating for details. The connecting > button connecting Consult your local Aiwa dealer for optional between TAPE IN JACKS This system through these jacks. Use a cable with RCA phono plugs to connect time When using tape deck to record the sound of this system, connect the tape deck to the LINE OUT jacks (see pege 15).

  • Page 15: Sources

    LINE OUT JACKS This system can output analog sound signals through these jacks. Use a cable with RCA phono plugs to connect Do not connect equipment to the LINE OUT jacks and AUX IN jacks simultaneously. Otherwise, noise is generated and malfunctions SUPER WOOFER d JACK Connect...

  • Page 16: Care And Maintenance

    CARE AND MAINTENANCE Occasional care and maintenance of the unit and the software are needed to optimize the performance To clean the cabinet Use a soft and dry cloth. If the surfaces are extremely dirty, use a soft moistened with mild detergent solution.
  • Page 17 SPECIFICATIONS MAIN UNITS FM tuner section Tuning range 87.5 MHz to 108 MHz 13.2 dBf Usable sensitivity (IHF) 75 ohms (unbalanced) Antenna terminals AM tuner section Tuning range 530 kHz to 1710 kHz (10 kHz step) 531 kHz to 1602 kHz (9 kHz step) 350 pV/m Usable sensitivity Loop antenna...

  • Page 18: Parts Index

    PARTS INDEX Instructions about each part on the main unit or remote are indicated on the pages shown below. “’”’’’’’’’”h STOP (11) IISET (7,10,11) lCLEAR (10,11) PRESET (IO, II) ,E/TUNING DOWN/UP (7,9,10,11) TuNER/BAND(9,10) TAPE (15) (15) CD(ll) RANDOM (12) REPEAT (12) 0-9, +10 (10,11,12) MODE TUNER...
  • Page 19 Balanced sound heard from left and right speakers Right speaker sounds louder than left speaker Stereo listening area Stereo effect with Aiwa Front 180” speaker system as well as point @. Main unit Stereo listening area of new speakers ENGLISH...

  • Page 20: Precauciones

    ADVERTENCIA PARA REDUCIR RIESGO DESCARGAS ELECTRICAS, APARATO A LA LLUVIA NI A HUMEDAD. RISK OF ELECTRIC SHOCK DO NOT OPEN “CAUTION:TO REDUCE THE RISK OF SHOCK, ELECTRIC NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.”...
  • Page 21 GENERAL CUIDADOS Y MANTENIMIENTO ... 16 SOLUCION A PEQUE~OS PROBLEMAS ... 16 EsPEclFlcAcloNEs iNDICE DE LAS pARTES ...m.m PRINCIPIOS DEL SISTEMA DE ALTAVOCES FRONTALES DE 180” DE AIWA ... 19 Antena contacte con su DE RADIO DE DISCO COMPACTO ...13 DEL TEMPORIZADOR .m ...l7...

  • Page 22: Conexiones

    CONEXIONES Antes de conectar el cable de alimentacion La tension nominal de su unidad, indicada es de 120 V CA. Compruebe que esta tension de la red local. IMPORTANTE Conecte primero Ios altavoces, antenas equipos opcionales. Luego conecte el cable de alimentacion de CA al final.
  • Page 23 conecte Ias antenas suministradas. Conecte la antena de FM a Ias terminals antena de AM a Ias terminals de AM LOOP. Antena Conecte el cable de CA a una toma Cuando se conecta el cable de CA por primers demuestra Ias funciones del sistema.

  • Page 24: Antes De La Operacion

    ANTES DE LA OPERACION Sensor remoto Para encender la unidad Pulse el boton POWER. Alpulsarelboton ~oelboton TUNER/BAND aparato y comienza la reproduction de la fuente correspondiente (Funcion de Reproduction Directs). Ademas realizar una eyeccion en el panel de control columns derecha) mientras el aparato...

  • Page 25: Ajuste Del Reloj

    USO DEL MANDO A DISTANCIA Insertion de pilas Quite la tapa de Ias pilas, ubicada en la parte trasera del mando a distancia, e inserte dos pilas de tamaiio Cuando reemplazar Ias pilas La distancia maxima de operation entre el mando a distancia el sensor de la unidad reproductora de discos compactos ser de 5 metros...

  • Page 26: Ajuste Del Sonido

    Sistema de Altavoces proporciona un equilibria audition mucho convencionales. Si desea conocer Frontales de 180° de Aiwa, consulte Cuando Ios altavoces hacia adelante, y enfatizados la Iinea central existente de baja frecuencia pueden distorsionarse T-BASS para un disco en el cual el sonido original este realzado.

  • Page 27: Sintonizacion Manual

    SINTONIZACION MANUAL m’””’’” TUNER/ SHIFT BAND BAND Pulse el boton TUNER/BAND repetidamente seleccionar la banda deseada. Si la alimentacion est~ desconectada se recibira previamente sintonizada (Funcion de Reproduction Pulse el boton l+< o FH (o el boton +</ para seleccionar una emisora.

  • Page 28: Preajuste De Emisoras

    PREAJUSTE DE EMISORAS ++jw TUNER/ BAND La unidad puede memorizar un total de 32 emisoras. se memoriza una emisora, a esa emisora nhmero de preajuste. Utilice el ntimero sintonizar directamente una presintonia. 1 Pulse el boton TUNER/BAND una banda. Presione despues el boton W (o el boton / -) para seleccionar...

  • Page 29: Operacion

    OPERACION CLOSE 1+4, .— SHIFT INTRODUCTION DE UN DISCO Pulse el boton A OPEN/CLOSE para abrir la tapa del compartimento del disco. Introduzca un disco con el Iado de la etiqueta mirando hacia arriba. =OpEN/CLOSE Pulse el boton A OPEN/CLOSE cerrar la tapa del compartimento Precaution A.segurese...
  • Page 30 REPRODUCTION ALEATORIA Todas Ias pistas del disco pueden reproducirse aleatoria. Pulse el boton RANDOM mientras SHIFT del mando a distancia. “RANDOM” aparece en la pantalla. Para cancelar la reproducci6n aleatoria, Aunque se pulse el boton reproducida no podra seromitida. La unidad volvera solamente al principio de la pista actual.

  • Page 31: Reproduction Con El Temporizador

    REPRODUCTION TEMPORIZADOR POWER La unidad puede activarse a una hors especifica el temporizador integrado. Cerciorese de que el reloj esta ajustado (Vease la pagina Use el mando a distancia. Pulse el boton TIMER repetidamente pulsa el boton SHIFT del mando a distancia hasta que 0 aparezca en pantalla.

  • Page 32: De Apagado

    LINE OUT consulte Ias instrucciones de operation no se suministran. Obtenga necesarios. adquirir equipo optional, consulte local de Aiwa. puede introducer seiiales de sonido analogical de una cinta. RCA para conectar la pletina de de una cinta para grabar de este sistema,...

  • Page 33: Escuchar Fuentes Externas

    TOMAS LINE OUT Este sistema puede dar salida a setiales para todas Ias funciones a traves de estas tomas. Utilice un cable con conectores RCA para conectar audio. conecte equipo a Ias tomas LINE simultaneamente. De 10contrario, se genera ruido y pueden darse funcionamientos defectuosos.

  • Page 34: Cuidados Y Mantenimiento

    CUIDADOS Y MANTENIMIENTO Para optimizar el rendimiento de su unidad cuidados y un mantenimiento ocasionales software. Para Iimpiar la caja Utilice un paho seco y suave. Si Ias superficies estan extremadamente sucias, suave Iigeramente humedecido con una solution suave. No utilice disolventes fuertes, tales como alcohol, o diluyente ya que estos podrian...
  • Page 35 ESPECIFICACIONES UNIDADES PRINCIPALS Seccion de sintonizador de FM Rango de sintonizacion 87,5 MHz a 108 MHz Sensibilidad util (IHF) 13,2 dBf Terminals de antena 75 ohmios (desequilibrados) Seccion de sintonizador de Rango de sintonizacion 530 kHz to 1710 kHz (pasos de 10kHz) 531 kHz to 1602 kHz (pasos de 9 kHz)
  • Page 36 iNDICE DE LAS PARTES IISET(7,1O,1I) CLEAR (10,11) }pRESET(l O,ll) FHTUN1NG (7,9,10,11) TuNER/BAND(9,1 TAPE (15) (15) CD(l ESPANOL REMAIN (11) ~ OPEN/CLOSE (11) I<<, *lSKIP (9,10,11) DEMO (5) TUNER/BAND (9,10) CONTROL OPEN/CLOSE VOLUME SOUND MODE (8) TIMER (13) SLEEP ~li) ~cLocK’(7)’ TAPE/AUX (15) <,>/TUNING...
  • Page 37 Area de audition en estereo Efecto estereo con el sistema de altavoces Aiwa de 180” Unidad principal Area de audition en estereo de Ios nuevos altavoces ES/JAiiOL 19 derecho) Altavoz derecho...
  • Page 38 AVERTISSEMENT AFIN DE REDUIRE TOUT RISQUE D’INCENDIEOU DECHARGE ELECTRIQUE, VEILLEZ APPAREILSOITA L’ABRI DE LA PLUIE ETDE L’HUMIDITE. RISK OF ELECTRIC SHOCK DO NOT OPEN “CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.”...
  • Page 39 SOINS ET ENTRETIEN ... 16 GUIDE DE DEPISTAGE DES DEFAUTS ... 16 SPECIFICATIONS ... 17 INDEX ...m ... 18 PRINCIPES DU SYSTEME DE HAUT-PARLEURS FRONTAUX DE 180° DE AIWA ... 19 Antenne du modele et Ie sur [e dos de RADIO DES STATIONS ...

  • Page 40: Connexions

    CONNEXIONS Avant de connecter Ie cordon secteur La tension nominale indiquee sur Ie panneau appareil est de 120 V C.A. Verifiez si cette tension correspond bien a la tension locale. IMPORTANT Connectez Ies haut-parleurs, Ies antennes facultatif. Finissez par connecter Ie cordon II n’y a pas de differences entre Ies haut-parleurs...
  • Page 41 Cormectez Ies antennes fournies. Connectez l’antenne FM aux bornes FM 75 Q I’antenne aux bornes AM LOOP. Antenne Branchez cordon secteur sur une prise de courant. La premiere fois que Ie cordon secteur est branche, de I’affichage montre Ies fonctions de la chalne.

  • Page 42: Avant L'utilisation

    AVANT L’UTILISATION Capteur $’ Allumage de I’appareil Appuyez sur la touche POWER. L’appareil s’allume et la lecture de la source commence en appuyant sur la touche > BAND (Fonction de Lecture Directe). Vous pouvez egalement allumer I’appareil ejection sur Ie panneau de contrtde (voir la colonne pendant...

  • Page 43: Reglage De L'horloge

    UTILISATION DE LA TELkCOMMANDE Insertion des piles Retirez Ie couvercle situe au dos de la telecommande deux piles R03 (taille AAA). qo& .!!> 1</ Quand remplacer Ies piles La distance operationnelle maximum entre la telecommande Ie capteur de I’unite du Iecteur de disques de minidisques doit 6tre environ de 5 metres.

  • Page 44: Reglage Du Son

    Vous pouvez [e Systeme de Haut-Parleurs fournit un excellent beaucoup plus ample que Ie systeme de haut-parleurs conventionnel. ~BAss r.. m,w~ Pour plus de details de 180° de Aiwa, veuillez Lorsque Ies haut-parleurs pointent vers I’avant, frequence et Iegerement un point...

  • Page 45: Accord Manuel

    ACCORD MANUEL BAND u,>> TUNER/ ‘W~ BAND Appuyez plusieurs fois sur la touche TUNER/ BAND pour selectionner la bande souhaitee. Si I’appareil est eteint, la station captee rerye (Fonction de Lecture Directe). Appuyez sur la touche 1++ ou WI < / FP) pour selectionner une station.

  • Page 46: Des Stations

    PREREGLAGE DES STATIONS BAND L’appareil peut memoirser un total de 32 stations Lorsqu’une station est memorisee, un numero est attribue a cette station. Utilisez ce numero pour capter directement cette station. Appuyez la touche TUNER/BAND selectionner une bande et appuyez sur la touche ou FM (OU la touche selectionner...

  • Page 47: Utilisation

    UTILISATION .,:**Q B&-_L._ —.— CHARGEMENT D’UN DISQUE f Appuyez sur la touche A OPEN/CLOSE ouvrir Ie compartment du disque. Placez un disque avec la face portant I’etiquette vers Ie haut. 3 Appuyez de nouveau sur la touche CLOSE pour refermer Ie compartment Attention Prenez soin de ne pas mettre Ies doigts clans Ie compartment du disque...
  • Page 48 SHIFT LECTURE ALEATOIRE Toutes Ies plages du disque peuvent &re Iues de fapon akatoire. Appuyez sur la touche RANDOM tout en appuyant sur la touche SHIFT sur la telecommande. “RANDOM” s’allume sur I’affichage. Pour annuler la lecture aleatoire, repetez M6me en appuyant sur la touche sauter a une plage...

  • Page 49: Lecture Par La Minuterie

    LECTURE PAR LA MINUTERIE POWER L’appareil peut etre allume chaque jour a une heure specifiee grace a la minuterie incorporee. Assurez-vous que [’horloge est reglee correctement, la page 7.) Utilisez la telecommande. 1 Appuyez plusieurs fois sur la touche TIMER tout en appuyant la touche telecommande...

  • Page 50: Reglage De La Minuterie De Sommeil

    (voir page des signaux sonores analogiques un appareil Iecteurs de musique laser, magnetoscope, a la prise R et la fiche blanche Aiwa muni d’un amplificateur egaliseur de fournir une sortie digitale par cette un appareil audio un amplificateur digital, une platine de minidisques, etc).

  • Page 51: Ecoute De Sources Externes

    PRISES “LINE OUT” Par ces prises, I’appareil peut emettre analogiques pour toutes Ies fonctions. Utilisez un cable pourvu de fiches phono RCA afin de connecter Ies appareils audio, Ne connectez pas d’appareil aux prises LINE OUT et prises AUX IN simultanement. Sinon cela peut produire...

  • Page 52: Guide

    SOINS ET ENTRETIEN Vous devez effectuer un entretien periodique du Iogiciel afin d’optimiser Ieur bon fonctionnement. Pour nettoyer Ie coffret Utilisez un chiffon doux et sec. Si Ies surfaces sent extr6ment sales, utilisez Iegerement humecte d’une solution de detergent pas de solvants forts tels que I’alcool, de la benzine ou du diluant car ils pourraient endommager la finition...

  • Page 53: Specifications

    SPECIFICATIONS UNITES PRINCIPALS Parite syntoniseur FM Gamme d’accord 87,5 MHz a 108 MHz Sensibility utilizable (IHF) 13,2 dBf Bornes d’antenne 75 ohms (asymetriques) Partie syntoniseur Gamme d’accord 530 kHz a 1710 kHz (par pas de 10 kHz) 531 kHz a 1602 kHz (par pas de 9 kHz) Sensibility utilizable...

  • Page 54: Index

    INDEX Vous trouverez clans Ies pages indiquees concernant chaque fonction sur I’unite telecommande. STOP (11) “’”’’’’’’ll’+ PHONES (6) — POWER (6,7) IISET (7,10,11) CLEAR (10,11) PRESET (10,11) <,>iTUNING DOWN/Ul (7,9,10,11) TuNER/BAND(9,10) TAPE (15) _AUX (15) ‘CD(ll) RANDOM (12) REPEAT (12) o-9, +10 (10,11,12) MODE TUNER (9) —...
  • Page 55 R&C#4?4 s$@az.e & RAw74 +%6?2 ?Cro”dkz’ifti Le Systeme de Haut-Parleurs Frontaux de 180” de Aiwa fournit un excellent equilibre du son afin d’obtenir st&eo reelle a partir de n ‘importe quel angle d’ecoute. Jusqu’a present parmi Ies systemes de reproduction...
