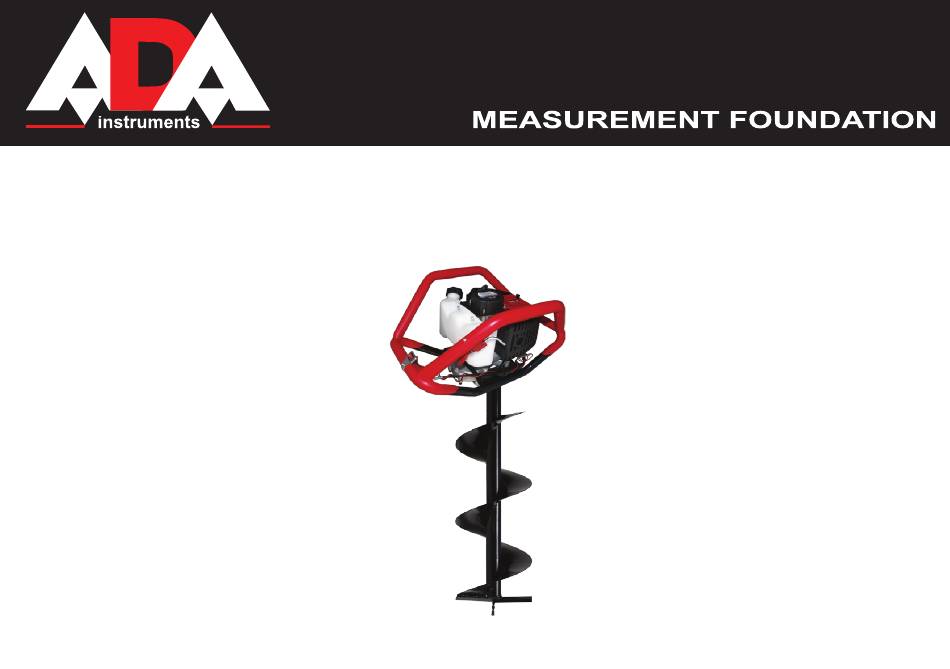

  • Page 1 Operating manual Ground drill Model: GroundDrill - 8...

  • Page 2: Table Of Contents

    GroundDrill-8 GroundDrill-8 Table of contents 1. Introduction ......................................3 2. Features......................................3 3. Specifications.....................................4 4. Precautions......................................4 5. The selection of appropriate auger..............................6 6. Starting engine....................................6 7. Air filter......................................7 8. Spark plug ......................................7 9. Gear ........................................8 10. Fuel filter......................................8 11. Muffler cleaning....................................8 12. Long term storage....................................8 13.

  • Page 3: Introduction

    GroundDrill-8 1. Introduction Thanks for the purchase of ADA Instruments product. Beforer starting operation read carefully the operating manual. Keep it always at hand. ADA Instruments product has ergonomic desing. It provides usability, high power and productivity. Content of the operating manual may not fully correspond to the purchased instrument.

  • Page 4: Specifications

    GroundDrill-8 GroundDrill-8 Specifications Engine 2-stroke engine, air-cooled Engine capacity 71 сm Power 2400 Wt / 8000 rev./ min / 3,26 h.p. Fuel tank capacity 1,2 l Air-fuel mixture (fuel/oil) 25 :1 Auger length/diameter 800/250 mm Weight (with auger/without auger) 9,5 / 11 kg Precautions 1.
  • Page 5 GroundDrill-8 7. Don´t start operation, until you are sure that the working area is clean. Keep flames and sparks from engine and fuel to prevent fire. 8. Never run engine in a poorly ventilated area where the exaust fumes may be trapped and not easily taken away.

  • Page 6: The Selection Of Appropriate Auger

    GroundDrill-8 GroundDrill-8 The selection of appropriate auger Choose the twist drill according to the material you are going to work with. In case of drilling ice, choose ice auger. In case of drilling ground, use ground auger. Set output shaft into the auger hole and fix it with appropriate pin.

  • Page 7: Air Filter

    GroundDrill-8 4. Stop. Slow down the engine and move ignition starter switch to the STOP position. Air filter Clean air filter from dust and dirt to avoid: 1. Carburetor trouble 2. Start troubles 3. Reduction of engine power 4. Excessive wearing of the enging parts 5.

  • Page 8: Gear

    GroundDrill-8 GroundDrill-8 Clean the spark plug if it´s dirty. Check electrode gap. If necessary, make readjustment. Electrode gap should be 0.6mm. Gear Every 50 h of operation check lubricant level in the gear or gear system by way of disposal of priming plug for lubricant on the side of gear.

  • Page 9: Monthly Maintenance

    GroundDrill-8 Maintenance Maintenance, replacement and repair can be done in the authorized service center. DAILY MAINTENANCE Check your ground drill for the presence of cracks. Check the centering. Auger with bad centering has strong vibration and it can damage the instrument.

  • Page 10: Warranty

    GroundDrill-8 Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of one (1) year from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 11 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: - damage to products or parts caused by misuse, including, without limitation, misapplication or nrgligence of the terms of service instruction. Usage of expendable materials (oil, belts, filters, plugs|) that are not recommended by factory. Or if the instrument was exposed to the self-dependent repair or disassembling during warranty period;...

  • Page 12: Appendix 1. "Warranty Card

    WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).

  • Page 13: Appendix 2. "Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 14 Руководство по эксплуатации Мотобур Модель: Ground Drill - 8...
  • Page 15 GroundDrill-8 Содержание 1. Введение ......................................16 2. Техническое описание ..................................16 3. Технические характеристики ................................17 4. Меры предосторожности .................................17 5. Выбор подходящего шнека ................................19 6. Операции ......................................19 7. Воздушный фильтр ...................................21 8. Свеча зажигания ....................................21 9. Передача ......................................22 10. Топливный фильтр ..................................22 11.

  • Page 16: Введение

    GroundDrill-8 Введение Уважаемые пользователи! Благодарим за покупку продукции ADA Instruments. В данном руководстве приведены правила эксплуатации инструмента. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности. Сохраните инструкцию, при необходимости Вы всегда можете обратиться к ней.

  • Page 17: Технические Характеристики

    GroundDrill-8 Технические характеристики Тип двигателя 2-х тактный, возд. охлаждения Объем двигателя 71 см Мощность 2400 Вт / 8000 об./мин / 3,26 л.с. Объем топливного бака 1,2 л Топливная смесь (бензин / масло) 25 :1 Длина/диаметр шнека 800/250 мм Вес (с шнеком/без шнека) 9,5 / 11 кг...
  • Page 18 GroundDrill-8 GroundDrill-8 8. Запрещается использовать мотобур в плохо проветриваемых местах, а так же в закрытых помещениях и если имеются взрывчатые или воспламеняющиеся пары. 9. Перемещайте мотобур с выключенным двигателем и с отсоединенным шнеком. 10. Запрещается использовать шнек, при наличии на нем каких-либо трещин или повреждений.

  • Page 19: Выбор Подходящего Шнека

    GroundDrill-8 22. Для поддержания исправного состояния мотобура проводите указанное в руководстве техническое обслуживание. Регулярно проверяйте, настраивайте, чините и очищайте инструмент. 23. Всегда следуйте инструкциям производителя во время технического обслуживания. Не разбирать возвратный стартер, Вы можете получить травму от возвратной пружины.
  • Page 20 GroundDrill-8 GroundDrill-8 Перед заправкой топливом всегда отключайте двигатель. Тщательно очистить участок вокруг крышки бака, чтобы в бак не попала грязь. Хорошо смешайте топливо путем встряхивания контейнера. Открывайте топливный бак медленно, чтобы сбросить возможное избыточное давление. После заправки осторожно затяните крышку топливного бака. Всегда удаляйте...

  • Page 21: Воздушный Фильтр

    GroundDrill-8 Воздушный фильтр Воздушный фильтр должен быть очищен от пыли и грязи, чтобы избежать: 1. Неполадок карбюратора 2. Проблем при пуске. 3. Снижения мощности двигателя. 4. Излишнего износа деталей двигателя. 5. Ненормального расхода топлива. Ежедневно очищайте воздушный фильтр, либо чаще, если работа выполняется в пыльной...

  • Page 22: Передача

    GroundDrill-8 GroundDrill-8 Если свеча зажигания грязная, необходимо ее очистить и проверить межэлектродный зазор. При необходимости выполнить повторную регулировку. Правильный зазор составляет 0.6 мм. Передача Каждые 50 часов эксплуатации проверять уровень смазки в передаче или зубчатом зацеплении путем удаления заправочной пробки...

  • Page 23: Еженедельное Техобслуживание

    GroundDrill-8 Хранить мотобур в вертикальном положении в сухом месте. Техобслуживание Техобслуживание, замена или ремонт устройств и систем может осуществляться в ремонтных мастерских. ЕЖЕДНЕВНОЕ ТЕХОБСЛУЖИВАНИЕ 1. Проверка мотобура на надлежащее центрирование, остроту и наличие трещин. Шнек с нарушенным центрированием имеет сильную вибрацию и может повредить устройство.

  • Page 24: Гарантия

    GroundDrill-8 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на...
  • Page 25 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ: - на инструмент,эксплуатировавшийся с нарушением инструкции по эксплуатации, в том числе если использовались не рекомендованные заводом-изготовителем расходные материалы (масла, свечи, ремни, фильтры), и на инструмент, подвергшийся самостоятельному ремонту или разборке в гарантийный период; - на инструмент, имеющий повреждения, дефекты, вызванные внешними механическими, термическими, химическими воздействиями, небрежным...

  • Page 26: Гарантийный Талон

    ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
  • Page 27 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
