Operating manual
Ground drill
Model: GroundDrill - 9

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GroundDrill-9 and is the answer not in the manual?

Questions and answers

Related Manuals for ADA INSTRUMENTS GroundDrill-9

Summary of Contents for ADA INSTRUMENTS GroundDrill-9

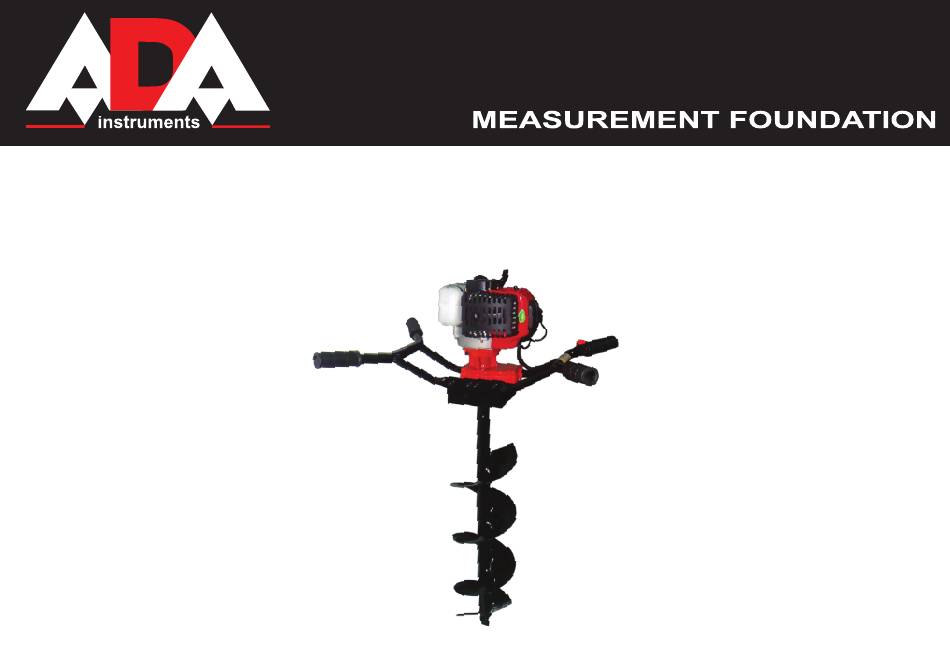

  • Page 1 Operating manual Ground drill Model: GroundDrill - 9...

  • Page 2: Table Of Contents

    GroundDrill - 9 GroundDrill - 9 Table of contents 1. Introduction ......................................3 2. Features......................................3 3. Specifications.....................................4 4. Precautions......................................4 5. The selection of appropriate auger..............................6 6. Assembling ......................................6 7. Air filter......................................8 8. Spark plug ......................................8 9. Gear ........................................9 10. Fuel filter......................................9 11.

  • Page 3: Introduction

    GroundDrill - 9 1. Introduction Thanks for the purchase of ADA Instruments product. Beforer starting operation read carefully the operating manual. Keep it always at hand. ADA Instruments product has ergonomic desing. It provides usability, high power and productivity. Content of the operating manual may not fully correspond to the purchased instrument.

  • Page 4: Specifications

    GroundDrill - 9 GroundDrill - 9 Specifications Engine 2-stroke engine, air-cooled Engine capacity 71 сm Power 2400 Wt / 8000 rev./ min / 3,26 h.p. Fuel tank capacity 1,2 l Air-fuel mixture (fuel/oil) 25 :1 Auger length/diameter 800/250 mm Weight (with auger/without auger) 9,5 / 11 kg Precautions 1.
  • Page 5 GroundDrill - 9 7. Don´t start operation, until you are sure that the working area is clean. Keep flames and sparks from engine and fuel to prevent fire. 8. Never run engine in a poorly ventilated area where the exaust fumes may be trapped and not easily taken away. 9.

  • Page 6: The Selection Of Appropriate Auger

    GroundDrill - 9 GroundDrill - 9 The selection of appropriate auger Choose the twist drill according to the material you are going to work with. In case of drilling ice, choose ice auger. In case of drilling ground, use ground auger. See Pic.1. Set output shaft (2) into the auger hole (3) and fix it with appropriate pin (1). Pic.1 Pic.2 Assembling (Pic.1)
  • Page 7 GroundDrill - 9 Always shut-off engine before fill the fuel tank. Open fuel tank slowly. After filling the fuel tank tight the tank cap. Always keep the instrument 3 m away from the place where you are going to fill the fuel tank. Clean the area around tank cap.

  • Page 8: Air Filter

    GroundDrill - 9 GroundDrill - 9 Air filter (Pic .8, 9) Clean air filter from dust and dirt to avoid: 1. Carburetor trouble 2. Start troubles 3. Reduction of engine power 4. Excessive wearing of the enging pa rts 5. Unwanted fuel flow. Clean filter daily in extremely dusty conditions. Pic.5 Air filter cleaning Demount cap of the air filter and filter.

  • Page 9: Gear

    GroundDrill - 9 If engine power drops, there are difficulties to start it or it runs bad at no load - first check the spark plug. Clean the spark plug if it´s dirty. Check electrode gap. If necessary, make readjustment. Electrode gap should be 0.6mm. Gear (pic.

  • Page 10: Long Term Storage

    GroundDrill - 9 GroundDrill - 9 Long term storage Remove all fuel from the fuel tank. Start the engine and let it run until it stops. Repair all damages that appeared during operation. Clean the instrument with clean cloth. Add some drops of 2 cycle oil into the cyl- inder through the hole in the spark plug and run the engine.

  • Page 11: Warranty

    GroundDrill - 9 Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 12 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.

  • Page 13: Appendix 1. "Warranty Card

    WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.

  • Page 14: Appendix 2. "Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 15 Руководство по эксплуатации Мотобур Модель: Ground Drill - 9...
  • Page 16 GroundDrill - 9 GroundDrill - 9 Содержание 1. Введение ......................................17 2. Техническое описание ..................................17 3. Технические характеристики ................................18 4. Меры предосторожности .................................18 5. Выбор подходящего шнека ................................20 6. Операции ......................................21 7. Воздушный фильтр ...................................22 8. Свеча зажигания ....................................23 9. Передача ......................................23 10.

  • Page 17: Введение

    GroundDrill - 9 Введение Уважаемые пользователи! Благодарим за покупку продукции ADA Instruments. В данном руководстве приведены правила эксплуатации инструмента. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности. Сохраните инструкцию, при необходимости Вы всегда можете обратиться к ней.

  • Page 18: Технические Характеристики

    GroundDrill - 9 GroundDrill - 9 Технические характеристики Тип двигателя 2-х тактный, возд. охлаждения Объем двигателя 71 см Мощность 2400 Вт / 8000 об./мин / 3,26 л.с. Объем топливного бака 1,2 л Топливная смесь (бензин / масло) 25 :1 Длина/диаметр шнека 800/250 мм...
  • Page 19 GroundDrill - 9 8. Запрещается использовать мотобур в плохо проветриваемых местах, а так же в закрытых помещениях и если имеются взрывчатые или воспламеняющиеся пары. 9. Перемещайте мотобур с выключенным двигателем и с отсоединенным шнеком. 10. Запрещается использовать шнек, при наличии на нем каких-либо трещин или повреждений. 11.

  • Page 20: Выбор Подходящего Шнека

    GroundDrill - 9 GroundDrill - 9 22. Для поддержания исправного состояния мотобура проводите указанное в руководстве техническое обслуживание. Регулярно проверяйте, настраивайте, чините и очищайте инструмент. 23. Всегда следуйте инструкциям производителя во время технического обслуживания. Не разбирать возвратный стартер, Вы можете получить травму от возвратной пружины. 24.

  • Page 21: Операции

    GroundDrill - 9 Операции Топливо Мотобур оснащен двухтактным двигателем. Всегда заправляйте двигатель топливом, смешанным с маслом. При заливке топлива или обращении с ним следует обеспечить хорошую вентиляцию. Используйте только неэтилированный бензин с октановым числом не ниже 92 в соотношении с 2х-тактным маслом 25:1. Смешивайте...

  • Page 22: Воздушный Фильтр

    GroundDrill - 9 GroundDrill - 9 Бурение 1. Крепко держите рукоятку двумя руками. Бурение осуществляйте при помощи напарника. Не пытайтесь самостоятельно производить бурение, это может привести к травмам (Рис.6). 2. Поместить шнек на место, где будет производиться бурение и привести его в движение. Благодаря...

  • Page 23: Свеча Зажигания

    GroundDrill - 9 Свеча зажигания (Рис.10) На состояние свечи зажигания влияет: 1. Неверная регулировка карбюратора. 2. Неверно составленная топливная смесь (слишком много масла в бензине) 3. Грязный воздушный фильтр. 4. Неблагоприятные условия работы. Эти факторы вызывают отложения на электродах свечи зажигания, что приводит к неполадкам...

  • Page 24: Чистка Глушителя

    GroundDrill - 9 GroundDrill - 9 с моющим средством. Тщательно смыть средство и высушить элемент на воздухе. ВНИМАНИЕ! Если топливный фильтр твердый, сильно загрязнен, полностью заменить его. Чистка глушителя (Рис.13) Через каждые 100 часов эксплуатации демонтировать глушитель и искровой разрядник (если имеется) и вычищать...

  • Page 25: Техобслуживание

    GroundDrill - 9 Техобслуживание Техобслуживание, замена или ремонт устройств и систем может осуществляться в ремонтных мастерских. ЕЖЕДНЕВНОЕ ТЕХОБСЛУЖИВАНИЕ 1. Проверка мотобура на надлежащее центрирование, остроту и наличие трещин. Шнек с нарушенным центрированием имеет сильную вибрацию и может повредить устройство. 2. Проверка прочности затягивания мотобура. 3.

  • Page 26: Гарантия

    GroundDrill - 9 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную...
  • Page 27 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной в...
  • Page 28 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
  • Page 29 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
  • Page 30 MEASUREMENT FOUNDATION...
