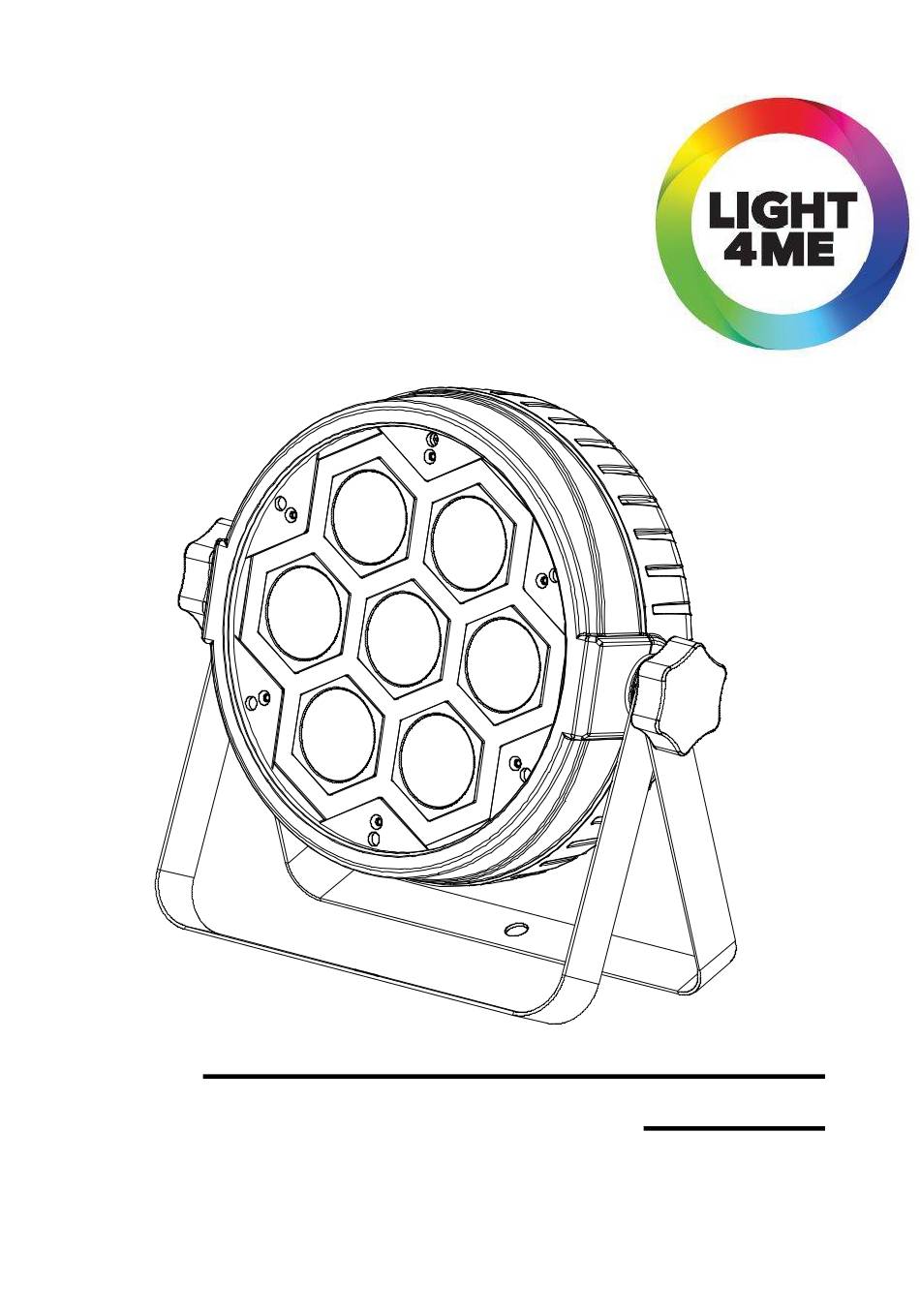

- Page 1 FRAME PAR 7x12 INSTRUKCJA OBSŁUGI / USER MANUAL...
- Page 2 JĘZYK POLSKI 1.Instrukcje bezpieczeństwa Dziękujemy za wybór naszego produktu. Przed pierwszym użyciem zapoznaj się z instrukcją obsługi i postępuj zgodnie z zasadami i wskazówkami w niej zawartymi. UWAGA! Ostrożnie wykonuj wszelkie czynności. W razie dotknięcia uszkodzonego przewodu lub elementów wewnętrznych możesz zostać porażony prądem! Urządzenie zostało sprawdzone i zapakowane przed wysyłką.
- Page 3 2.OPIS I ZAWARTOŚĆ OPAKOWANIA. FRAME PAR 7x12 wyposażony jest w 7 kolorowych diod LED, które charakteryzuje wysoka jasność i stabilność. Należy starannie odpakować urządzenie i sprawdzić czy nie uległo ono uszkodzeniu w transporcie. Sprawdź również czy wewnątrz znajdują się wszystkie elementy zawarte poniżej: Reflektor Light4Me Frame Par to doskonałe oświetlenie sceniczne dla wymagających.
- Page 4 elektroniczny dimmer w zakresie 0-100%; podwójny uchwyt montażowy. 4.WYKRES FOTOMETRYCZNY 5.INSTRUKCJE UŻYTKOWANIA Reflektor przeznaczony tylko do użytku wewnętrznego Nie włączaj urządzenia bezpośrednio po znacznej zmianie temperatury otoczenia. Upewnij się, że urządzenie osiągnęło temperaturę pokojową przed włączeniem. ...
- Page 5 śmiercią. Przed podłączeniem zasilania i sygnału upewnij się, że instalacja została całkowicie zakończona. Montaż uchwytu: Frame Par 7x12 jest wyposażony w ramę umożliwiającą prosty i szybki montaż. Na dolnej części podstawy znajdują się elementy do montażu uchwytu oraz punkt montażu linki bezpieczeństwa. Przy montażu na rampie upewnij się, że używasz odpowiedniego aliskafu, którego wytrzymałość...
- Page 6 8.STRUKTURA MENU...
- Page 8 224-255 Open Czerwony 0-255 Natężenie 0-100% Zielony 0-255 Natężenie 0-100% Niebieski 0-255 Natężenie 0-100% Biały 0-255 Natężenie 0-100% Makra kolorów 0-15 Brak 16-31 Czerwony 32-47 Zielony 48-63 Niebieski 64-79 Biały 80-95 Czerwony + Zielony 96-111 Czerwony + Niebieski 112-127 Czerwony + Biały 128-143 Zielony + Niebieski 144-159...
- Page 9 0-255 0-100% Zielony Ramki 0-255 0-100% Niebieski Ramki 0-255 0-100% Wybór koloru ramki Brak funkcji 1-15 Czerwony 16-31 Zielony 32-47 Niebieski 48-63 Czerwony + Niebieski 64-79 Czerwony + Zielony 80-95 Zielony + Niebieski 96-111 Czerwony + Niebieski + Zielony 112-127 2700K 128-143 3200K...
- Page 10 10.Konserwacja i czyszczenie Urządzenie należy utrzymywać w czystości, aby kurz, brud i pozostałości po płynach do dymu nie pozostawały na lub wewnątrz urządzenia. W innym przypadku wydajność urządzenia może zostać wyraźnie zmniejszona lub samo urządzenie może ulec uszkodzeniu, np. z przegrzania. Regularne czyszczenie pomaga w utrzymaniu odpowiedniej jasności oraz prawidłowego funkcjonowania urządzenia.
- Page 11 2. PRODUCT DESCRIPTION AND CONTENTS OF THE PACKAGE FRAME PAR 7x12 is equipped with 7 colour LEDs, which are characterized by high brightness and stability. Unpack the device carefully and check if it has not been damaged in transport. Also check that all the following...
- Page 12 Light4Me Frame Par spotlight is the perfect stage lighting for demanding clients. The equipment allows you to create interesting installations and lighting effects. It has a strobe mode with a pulsation function and built-in work programmes, also available from the DMX level. It is solidly made and at the same time very mobile, therefore it can be successfully used by DJs, wedding bands, event companies as well as restaurateurs and hoteliers to decorate interior design elements with light.
- Page 13 Clamp mounting: Frame Par 7x12 provides a unique mounting bracket assembly that integrates the bottoms of the base, and the safety cable rigging point in one unite (see illustration). When mounting this fixture to truss be sure to secure an appropriately rated clamps to the included omega bracket using a M10 screw fitted through the center hole of the handle.
- Page 14 7.DMX CONNECTIONS. Connect the included XLR/DMX cable to the output on the DMX controller, the other end to the signal input "DMX IN", this way you can connect several devices in one chain. The cable should be a two-wire shielded cable with XLR connectors and 110Ohm impedance.
- Page 15 8.MENU STRUCTURE. Address A001…A512 DMX MODE CH17 (default) Channels CH12 SLAVE MODE Slave mode SLAV FAN0 – automatic fan speed control FAN SPEED SET MODE Fan Speed FAN1 – constant fan speed Red dimmer r000-r255 Green dimmer g000-g255 Blue dimmer b000-b255 DIMMER MODE White dimmer...
- Page 16 9. DMX STRUCTURE. Mode/Channel Value Function CH17 (default) CH12 Dimmer 0-255 0-100% Shutter 0-31 Shutter closed 32-63 Shutter open 64-95 Strobe effect slow to fast 96-127 Open 128-159 Pulse-effect in sequences slow to fast 160-191 Open 192-223 Random strobe effect slow to fast 224-255 Open 0-255...
- Page 17 112-127 Macro Run 7 128-143 Macro Run 8 144-159 Macro Sound 1 160-175 Macro Sound 2 176-191 Macro Sound 3 192-207 Macro Sound 4 208-223 Macro Sound 5 224-239 Macro Sound 6 240-255 Macro Sound 7 Macro speed 0-255 1-100% Pix_Dimmer 0-255 0-100%...
- Page 18 10. Maintenance and cleaning. Keep the device clean so that dust, dirt and smoke residue do not remain on or in the device. Otherwise, the performance of the device may be significantly reduced or the device itself may be damaged, e.g. from overheating. Regular cleaning helps to keep the device bright and functioning properly.
