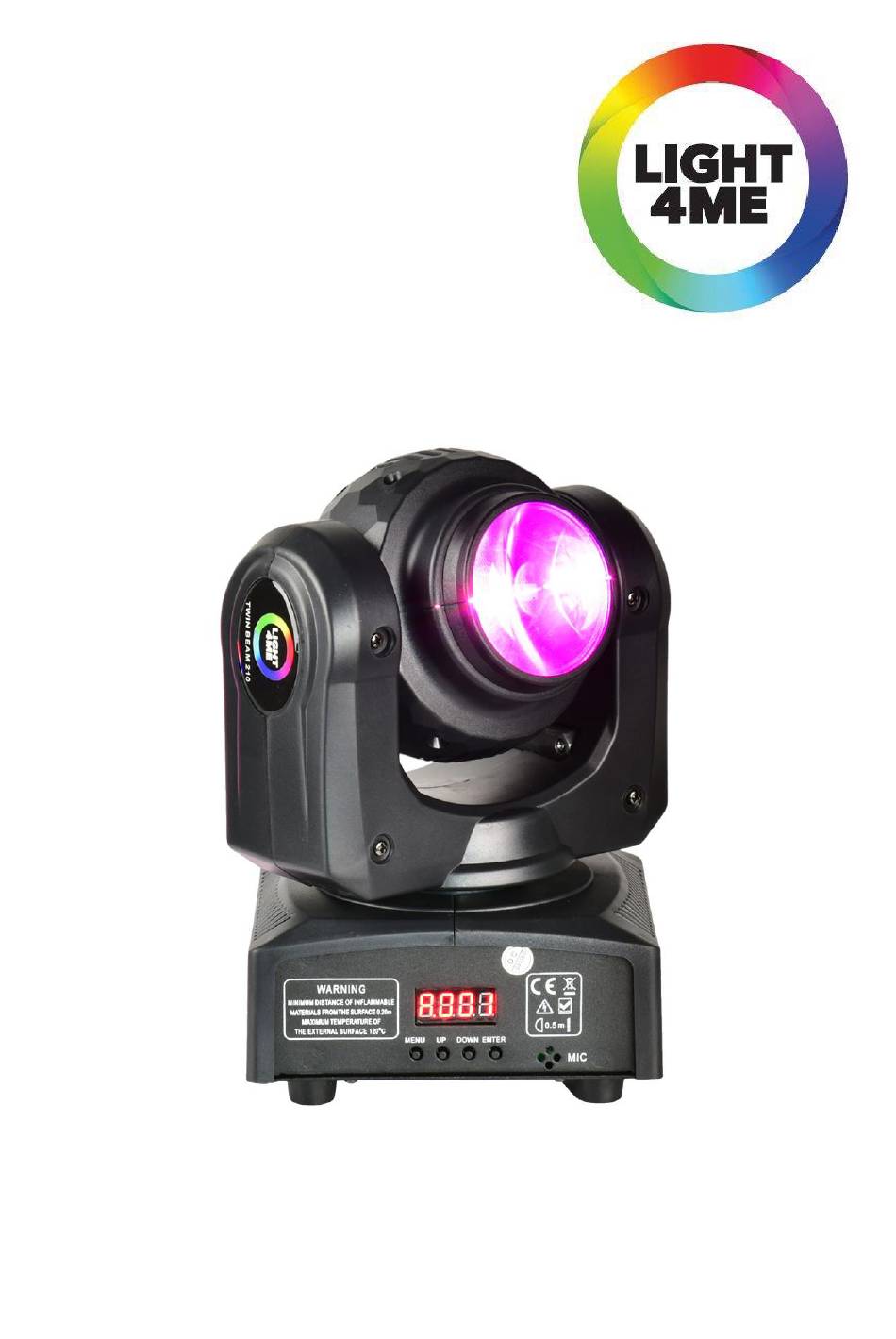

- Page 1 TWIN BEAM 210 User manual Instrukcja obsługi...
-
Page 2: Technical Specification
ENGLISH Technical specification Power supply AC100-240V,50-60Hz Power consumption LED source 2x10W 4IN1 (RGBW) CREE LEDs Beam angle 25° Dimmer 0~100% Linear Dimming Control mode DMX 512,Master-slave,Auto run,Sound-activated DMX channel 9/17CH Rotation angle X 540 degree / Y unlimited rotation Connector DMX via 3-pin XLR cable Data in and out 3-pin XLR cathode and anode plug... -
Page 3: Operation
GENERAL GUIDELINES This device is only allowed to be operated with an alternating current of max. 220-240V AC/50- 60Hz and was designed for indoor use only. Do not shake the device. Avoid brute force when installing or operating it. ... - Page 4 DMX512 channel structure Mode 1: 9 channels Function Values X motor operation 0-255 Y motor operation 0-255 Dimming 0-100% 0-255 Red Dimming 0-100% 0-255 Green Dimming 0-100% 0-255 Blue Dimming 0-100% 0-255 White Dimming 0-100% 0-255 Open light 0-15 Strobe from slow to fast 16-131 Open light 132-139...
- Page 5 No function 190-199 Overall reset 200-209 No function 210-249 Random sound control effect 250-255 Dimming – 0-100% 0-255 Close light Opening 8-15 Strobe from slow to fast 16-131 Open light, fast off slowly open 132-139 Strobe Opening 140-189 Slow off quick opening 190-231 Opening 232-239...
-
Page 6: Specyfikacja Techniczna
POLSKI Specyfikacja techniczna Zasilanie AC100-240V,50-60Hz Zużycie energii Źródło światła 2x10W 4w1 (RGBW) CREE LED Kąt świecenia 25° Dimmer 0~100% Liniowy Tryby pracy DMX 512, master-slave, Auto, Sound Tryby DMX 9/17CH Zakres ruchów Pan 540 stopni / Tilt nieograniczona rotacja Nieskończona rotacja Dwustronny efekt beam Cechy Sterowanie każdą... - Page 7 Użytkowanie powinno nastąpić po zapoznaniem się z funkcjami urządzenia. Nie zezwól na użytkowanie osobie nie posiadającej odpowiedniej wiedzy i umiejętności. Większość uszko- dzeń powstaje wskutek niewłaściwego użycia. Używaj oryginalnego opakowania w celu transportu. Ze względów bezpieczeństwa zabrania się modyfikowania urządzenia. Co więcej dalsze użyt- kowanie po modyfikacjach może prowadzić...
- Page 8 STRUKTURA KANAŁÓW DMX Tryb 1: 9 kanałów Funkcja Wartości 0-255 Tilt 0-255 Dimmer 0-255 Czerwony 0-255 Zielony 0-255 Niebieski 0-255 Biały 0-255 Światło wł. 0-15 Stroboskop – wolno-szybko 16-131 Światło wł. 132-139 Tryb stroboskopu 1 140-181 Stroboskop Światło wł. 182-189 Tryb stroboskopu 2 190-231 Światło wł.
- Page 9 Całkowity reset 200-209 Brak funkcji 210-249 Sterowanie dźwiękiem 250-255 Dimming – 0-100% 0-255 Światło wł. Stroboskop – wolno-szybko 8-15 Światło wł. 16-131 Tryb stroboskopu 1 132-139 Stroboskop Światło wł. 140-189 Tryb stroboskopu 2 190-231 Światło wł. 232-239 Losowy stroboskop 240-247 Światło wł.
