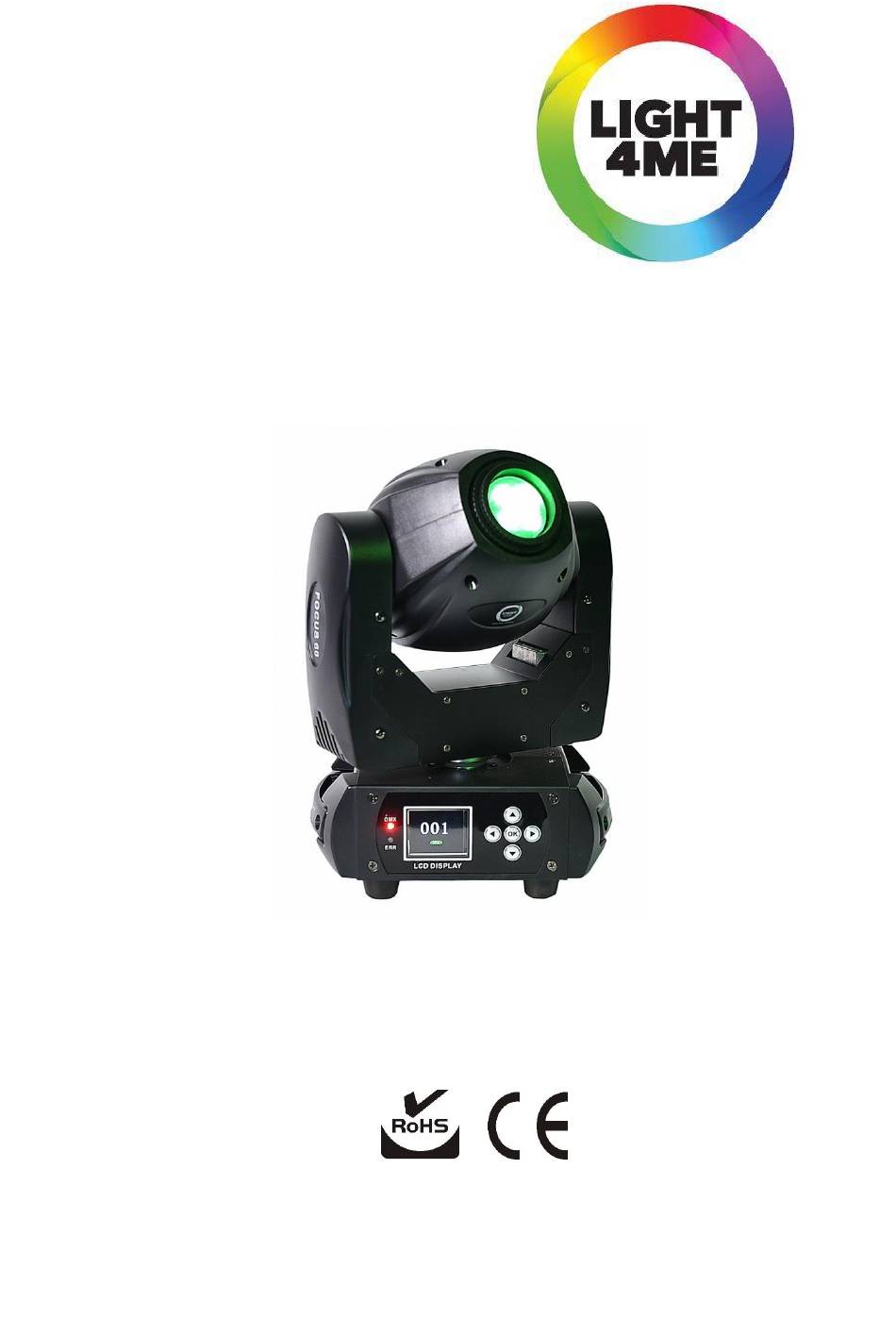

- Page 1 INSTRUKCJA OBSŁUGI USER MANUAL LIGHT4ME FOCUS 60 SPOT...
-
Page 2: Table Of Contents
SPIS TREŚCI 1. Zastosowanie ..........................2 1.1 Przeznaczenie ........................2 1.2 Środki ostrożności i konserwacja ..................2 1.3 Bezpieczne używanie ......................2 1.4 Ostrzeżenie – zużyty sprzęt elektryczny i elektroniczny ............2 2. Napięcie, wtyczka zasilania i podłączenie zasilania................ 2 3. -
Page 3: Zastosowanie
DZIĘKUJEMY ZA WYBÓR TECHNOLOGII NASZEJ FIRMY Aby uniknąć niebezpieczeństwa nie należy modyfikować ani przerabiać tego produktu. Prosimy o wzięcie pod uwagę faktu, że szkody spowodowane przez niewłaściwe użytkowanie nie są objęte gwarancją. Produkt ten przeszedł szczegółową inspekcję przed transportem, prosimy więc o przestrzeganie instrukcji i środ- ków bezpieczeństwa aby zapewnić... -
Page 4: Budowa Głowicy
Zwracaj uwagę na to czy podczas instalacji, pracy, transportu czy przechowywania urządzenia łączące z prądem nie są narażone na uszkodzenia mechaniczne związane z wilgocią, zbyt wysoką lub niską temperaturą czy zala- niem. Nie ciągnij za przewód. Nie narażaj wtyczki, przewodu czy gniazdka na kontakt z wodą ani nie dotykaj tych części mokrą ręką. Po użyciu produktu odłącz z zasilania, uprzątnij przewody. -
Page 5: Użytkowanie
6. Użytkowanie 6.1 Podłączenie sygnału DMX Połącz wszystkie urządzenia ze sterownikiem, używając standardowego 3– pinowego przewodu DMX. Połącz wyjście DMX pierwszego z wejściem drugiego, wyjście drugiego z wejściem trzeciego i tak dalej. Pierwsze użycie może spowodować emisję dymu i zapachu, jest to normalna sytuacja. Nie zaleca się szybkiego lub kilkukrotnego wyłączania zasilania. - Page 6 X fine 0-255 Y fine 0-255 Auto 0-255 reset > （-128） - （+127） X shift （-128） - （+127） Y shift （-128） - （+127） Color shift （-128） - （+127） Offset Gobo shift （-128） - （+127） Focus shift （-128） - （+127） Prism shift （-128）...
-
Page 7: Opis Kanałów Dmx512
6.3 Opis kanałów DMX 13CH Funkcja Wartość Instrukcja Dimmer 0-255 0-100% 0-10 Brak funkcji Stroboskop 11-255 Stroboskop Biały (Open) Biały+Kolor 1 10-14 Kolor 1 15-19 Kolor 1+Kolor 2 20-24 Kolor 2 25-29 Kolor 2+Kolor 3 30-34 Kolor 3 35-39 Kolor 3+Kolor 4 40-44 Kolor4 45-49... - Page 8 100-177 Color scroll 178-255 Odwrócony color scroll Open Gobo1 10-14 Gobo2 15-19 Gobo3 Gobo 20-24 Gobo4 25-29 Gobo5 30-34 Gobo6 35-39 Gobo7 40-44 Gobo8 45-49 Gobo9 50-54 Gobo10 55-59 Gobo11 60-64 Gobo1 shake 65-69 Gobo2 shake 70-74 Gobo3 shake 75-79 Gobo4 shake 80-84 Gobo5 shake...
-
Page 9: Wymiana Bezpiecznika
106-155 Tryb 3 156-205 Tryb 4 206-255 Random 0-25 Brak funkcji 26-76 Reset motorów funkcyjnych Kontrola 77-127 Reset motorów X i Y 128-255 Całkowity reset 7. Wymiana bezpiecznika Nie podłączaj zasilania przed wymianą bezpiecznika. Upewnij się, że wymieniany bezpiecznik jest tego samego typu, inny bezpiecznik może spowodować uszkodze- nie lub spalenie urządzenia. - Page 10 TABLE OF CONTENTS 1. Application ............................ 10 1.1 Purpose ..........................10 ......................10 Safety and Maintenance 1.3 Safe use ..........................10 1.4 Warning – the device must not be disposed of with household waste......... 10 2. Voltage, power plug and power connection .................. 10 3.
-
Page 11: Application
THANK YOU FOR CHOOSING OUR COMPANY'S TECHNOLOGY To avoid danger, do not modify or alter this product. Please take into account that damage caused by misuse is not covered by the warranty. This product has undergone a thorough inspection before transportation, so please follow the instructions and safety measures to ensure safe use. -
Page 12: Moving Head Construction
3. Moving head construction. During the process of installation, operation, transportation or storage, make sure that there is no damage to the light or circumstances that could result in damage. During operation, the housing should not come into con- tact with other equipment or objects. Flammable products like decorative materials should be more than 5 me- ters away from the device. -
Page 13: Menu Structure
6.2 Menu structure Controller Sound control Showing1 Running mode Showing2 Showing3 Showing4 Random Add code 1-512 Channel mode Setting Sound sensitivity 1-99 X Reverse On/Off Y Reverse On/Off X/Y Exchange On/Off Editor wheel On/Off Signal overtime Switch /Keep Protect sreen On/Off Open machine Lamp ON On/Off... -
Page 14: Dmx Structure
X fine 0-255 Y fine 0-255 Auto 0-255 reset > （-128） - （+127） X shift （-128） - （+127） Y shift （-128） - （+127） Color shift （-128） - （+127） Offset Gobo shift （-128） - （+127） Focus shift （-128） - （+127） Prism shift （-128）... - Page 15 10-14 Color 1 15-19 Color 1+ Color 2 20-24 Color 2 25-29 Color 2+Color 3 30-34 Color 3 35-39 Color 3+Color 4 40-44 Color4 45-49 Color 4+Color5 Colors 50-54 Color5 55-59 Color 5+Color 6 60-64 Color6 65-69 Color 6+ Color7 70-74 Color 7 75-79...
- Page 16 100-177 Color scroll 178-255 Reversed color scroll Open Gobo1 10-14 Gobo2 15-19 Gobo3 Gobo 20-24 Gobo4 25-29 Gobo5 30-34 Gobo6 35-39 Gobo7 40-44 Gobo8 45-49 Gobo9 50-54 Gobo10 55-59 Gobo11 60-64 Gobo1 shake 65-69 Gobo2 shake 70-74 Gobo3 shake 75-79 Gobo4 shake 80-84 Gobo5 shake...
-
Page 17: Fuse Replacement
106-155 Mode 3 156-205 Mode 4 206-255 Random 0-25 No function 26-76 Reset of function motors Control 77-127 X and Y motors reset 128-255 Total reset 7. Fuse replacement Do not connect the power supply before replacing the fuse. Make sure the fuse to be replaced is of the same type, a different fuse may damage or burn the device.
