Instruction manual

Instrukcja obsługi

WELLTEC ACR12

Portable air conditioner

Przenośny klimatyzator

v.1.01

Need help?

Do you have a question about the ACR12 and is the answer not in the manual?

Questions and answers

Summary of Contents for WELLTEC ACR12

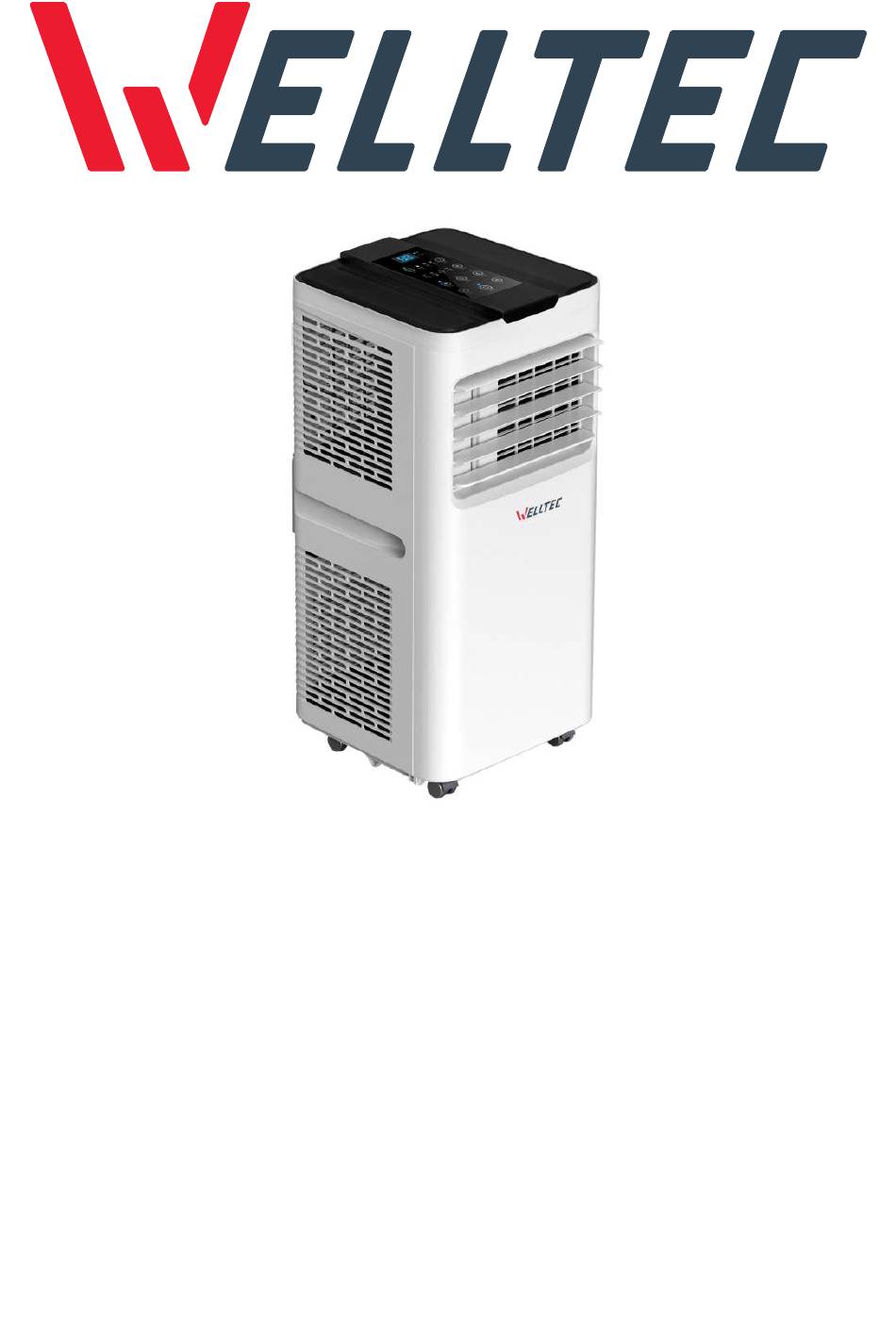

Page 1 Instruction manual Instrukcja obsługi WELLTEC ACR12 Portable air conditioner Przenośny klimatyzator v.1.01...
Page 2 Using the QR code, download the up to date user manual containing the latest, updated information regarding the use, maintenance and troubleshooting of the device. The manual is available at welltec.pro/r/manual/acr12. Aktualna instrukcja obsługi Korzystając z kodu QR pobierz aktualną instrukcję obsługi zawierającą...
Page 3 Dear Customer, Thank you for your trust and for choosing the Welltec air conditioner. We hope that it will provide you a comfortable atmosphere for many years. Table of contents Safety notes and warnings ............. 3-4 Package contents ................5 Product Introduction .................
Page 4 If the power cord is damaged or destroyed, it must be replaced by the manufacturer, service or another authorized entity. The device can be used by children, people with limited physical, sensory and mental performance on condition of assurance appropriate supervision and instruction in the field of use. Children should not play with the device. www.Welltec.pro...
Page 5 Always grasp the plug when unplugging The unit should be placed on a flat it from the outlet surface to prevent water leakage. Close all doors and windows to improve The unit compressor starts 3 minutes efficiency. after the unit is turned on. www.Welltec.pro...
Page 6 Portable air conditioner Remote control + batteries Air hose 1,5m (1 pcs.) Window seal Condensate drain hose Round pipe end for air exhaust hose Rectangular connector for air Condensate drain adapter Sliding window kit with pins exhaust hose for adjustment www.Welltec.pro...
Page 7 Product introduction Control panel Air inlet Air filter Air exhaust hose mount Air inlet Top condensate drain hole Adjustable air outlet Air inlet Handle Bottom condensate drain hole Air inlet Wheels www.Welltec.pro...
Page 8 Gently and carefully lift the air Start the air conditioner outlet louvers. „POWER by pressing the ” button on the control „ panel or On/Off” the remote control. www.Welltec.pro...
Page 9 If you have a sliding window, you can install a window kit in it. Once installed, connect a hose to the skirting board with a flat end. The minimum window width is 67 cm, the maximum width is 123 cm. www.Welltec.pro...
Page 10 POWER Functions Press the „MODE” button on the panel to change the operation mode of the unit. The „MODE” will light according to the selected operating mode. DEHUM COOL AUTO MODE Cooling Dehumidifying Auto mode Ventilation www.Welltec.pro...
Page 11 Select the desired time by pressing the „UP” and „DOWN” buttons. TIMER Then, using the „SPEED” and „MODE” buttons, you can set the desired speed and operating mode of the air conditioner. Lastly, press the „TIMER” button to confirm the setting. www.Welltec.pro...
Page 12 Remove the cap from the hole and remove the rubber plug from the hole. Let all the water drain out, then pour it down the sink or other drain. Place the plug back in the hole and replace the cap. www.Welltec.pro...
Page 13 The remote control signal is transmitted via infrared. At the same time, the diode ( ) flashes once to confirm the transmission of the signal. All information regarding the current operating parameters of the air conditioner is displayed on the air conditioner control panel. www.Welltec.pro...
Page 14 ) on the remote control to lower the set temperature by 1 ℃. The minimum temperature for cooling mode is 16 ℃, Fan speed Press the "Speed" button ( ) on the remote control to set the desired fan speed: HIGH www.Welltec.pro...
Page 15 ) on the remote control to start the oscillation of the vertical cold air outlet louvres. They will rotate from side to side, improving the distribution of cold air around the room. When the button is pressed again, the louvres will stop www.Welltec.pro...
Page 16 Place the pipe in a place where water can be safely drained. To improve the dehumidifying efficiency, keep all doors and windows in the room closed. Warning. When using the dehumidify function, the fan speed cannot be changed. It is set to Low default. www.Welltec.pro...
Page 17 Remove the cap from the hole and remove the rubber plug from the hole. Let all the water drain out, then pour it down the sink or other drain. Place the plug back in the hole and replace the cap. www.Welltec.pro...
Page 18 Specification Model ACR12 Cooling capacity 3500 W Cooling capacity 12000 BTU Airflow 380 m³/h Dehumidifying capacity 1,3 l/h • Cooling Operating modes • Dehumidifying • Ventilation Fan speeds • Control panel Control • Remote control • WiFi • 24h timer •...
Page 19 Slide out the air filter and side filters device. Clean them with a vacuum cleaner or Once dry, slide the filters back into place and lukewarm water with a small amount of replace the air inlet grille. neutral detergent leave completely away from sunlight. www.Welltec.pro...
Page 20 Using the QR code, go to the Google Play or iTunes store. Download install application. You can also find direct links to applications at: www.welltec.pro/aplikacja/ Registration in the application Up” Select the „Sign Enter your email address and Enter the verification code button if you do not have accept the privacy policy.
Page 21 Application configuration Registration in the application Create an application Select the „Go to App” password containing button to go to the app. between 6 and 20 characters - letters and numbers. www.Welltec.pro...
Page 22 „+” (Wi-Fi)” from the device your WiFi network and button from the right list. select „Next”. If you wish corner of the screen or the to connect to another Device” network, select the change „Add button. network button www.Welltec.pro...
Page 23 „Next” 3 air conditioner. the connection to the times. device. If this process failed, see possible solutions on page 23. After successful connection, you can rename device. Lastly, confirm with „Done” www.Welltec.pro...
Page 24 • Check that the WiFi network to which the air conditioner is connected has an active internet connection. The device is offline. • Check that the device is properly connected to the power supply. If the problem is not resolved, contact your device dealer. www.Welltec.pro...
Page 25 The device is louder than usual. • Check that the device is placed on an even and stable surface. • A possible cause is the unit compressor starting. If the problem is not resolved, contact your device dealer. www.Welltec.pro...
Page 26 After removing the water, restart the device. Before starting the air conditioner in dry mode, remove the rubber plug from the upper condensate drain hole and connect the drain pipe to it. Condensate will be discharged continuously through this pipe. www.Welltec.pro...
Page 27 Q: Is it possible to connect the air exhaust hose to the ventilation grille? A: Do not use this connection. It will drastically reduce the performance of the air conditioner and may cause damage to the air conditioner. www.Welltec.pro...
Page 28 Before starting work, check the space around the machine to make sure it is free of factors that could cause fire or ignition. Please put „No smoking” signs. www.Welltec.pro...
Page 29 Check that cabling will not be subject to wear, corrosion, excessive pressure, vibration, sharp edges or any other adverse environmental effects. The check shall also take into account the effects of aging or continual vibration from sources such as compressors or fans. www.Welltec.pro...
Page 30 Before performing the procedure, a sample of oil and refrigerant should be taken in case it is necessary to analyze it before using the recovered refrigerant again. It is important to check the availability of electrical power before starting the procedure. a. Familiarize yourself with the device and its operation. b. Isolate the system electrically. www.Welltec.pro...
Page 31 In accordance with the guidelines of the European Directive 2012/19 / EU on old, used electrical and electronic devices and its application in national law, unusable electrical equipment has been eliminated and electronic must be collected separately and recycled in an environmentally sound manner. www.Welltec.pro...
Page 32 Szanowny Kliencie, Dziękujemy za zaufanie i wybór klimatyzatora przenośnego Welltec. Mamy nadzieję, że będzie zapewniał Państwu komfort przez długie lata. Spis treści Uwagi i ostrzeżenia ..............32-33 Zawartość opakowania ..............34 Wprowadzenie do produktu ............35 Instalacja ..................36 Instalacja - uwagi ................37 Użytkowanie ................
Page 33 Jeśli przewód zasilający jest uszkodzony lub zniszczony, musi zostać wymieniony przez producenta, serwis lub inną upoważnioną osobę. Urządzenie może być używane przez dzieci, osoby o ograniczonej sprawności fizycznej, sensorycznej oraz umysłowej pod warunkiem odpowiedniego nadzoru oraz instruktażu w zakresie obsługi. Dzieci nie powinny bawić się urządzeniem. www.Welltec.pro...
Page 34 35°C. urządzenia. Po wyłączeniu odczekać 3 minuty przed Urządzenie przeznaczone do użytku ponownym uruchomieniem urządzenia, wewnątrz pomieszczeń. aby zapobiec uszkodzeniu sprężarki. Zawsze chwytać za wtyczkę odłączając ją Zamknąć wszystkie drzwi i okna, aby od gniazdka. poprawić wydajność. www.Welltec.pro...
Page 35 Zawartość opakowania Klimatyzator przenośny Pilot zdalnego sterowania Rura o długości 1,5m + baterie Uszczelka okienna Wężyk do odprowadzania Okrągła końcówka rury do skroplin odprowadzania powietrza Prostokątny łącznik rury do Adapter do odprowadzania Listwa okienna odprowadzania powietrza skroplin www.Welltec.pro...
Page 36 Wprowadzenie do produktu Panel sterowania Wlot powietrza Filtr powietrza Mocowanie rury do Wlot powietrza odprowadzania powietrza Wylot powietrza Górny otwór do odprowadzania Uchwyt skroplin Wlot powietrza Wlot powietrza Kółka Dolny otwór do odprowadzania skroplin www.Welltec.pro...
Page 37 Wystaw rurę na zewnątrz Podłącz klimatyzator do prostokątnego łącznika oraz korzystając z listwy lub zasilania. do okrągłej końcówki rury. uszczelki okiennej. Delikatnie i ostrożnie podnieś Uruchom klimatyzator żaluzje wylotu powietrza. przyciskając przycisk POWER „ ” na panelu sterowania lub „On/Off” pilocie. www.Welltec.pro...
Page 38 Instalacja listwy okiennej Mając okno przesuwne, można zamontować w nim listwę okienną. Po zainstalowaniu należy podłączyć do listwy rurę do odprowadzania powietrza zakończoną płaską końcówką. Minimalna szerokość okna 67 cm, maksymalna szerokość to 123 cm. www.Welltec.pro...
Page 39 Oznacza to, że klimatyzator zacznie chłodzić dopiero po upływie tego czasu. POWER Funkcje Naciśnij przycisk „MODE” na panelu, aby zmienić tryb pracy urządzenia. Kontrolka aktualnie wybranego trybu podświetli się. Tryb wentylatora wyświetli się jedynie na wyświetlaczu urządzenia. MODE DEHUM COOL AUTO Chłodzenie Osuszanie Tryb Auto Wentylacja www.Welltec.pro...
Page 40 Naciśnij przycisk „TIMER”, gdy klimatyzator jest wyłączony, ale podłączony do zasilania, aby zaplanować włączenie klimatyzatora. TIMER Wybierz pożądany czas naciskając przycisk „UP” oraz „DOWN”. Następnie za pomocą przycisków „SPEED” oraz „MODE” ustaw pożądaną prędkość wentylatora oraz tryb pracy. Na koniec naciśnij przycisk „TIMER, aby potwierdzić ustawienie. www.Welltec.pro...
Page 41 Przygotuj puste wiadro na wodę i podłóż je pod otwór do opróżniania zbiornika w tylnej części urządzenia. Zdejmij zaślepkę z otworu oraz wyjmij z niego gumową zatyczkę. Pozwól całej wodzie spłynąć, a następnie wylej ją do zlewu lub innego odpływu. Umieść z powrotem zatyczkę w otworze i nałóż zaślepkę. www.Welltec.pro...
Page 42 Sygnał pilota zdalnego sterowania przekazywany jest za pomocą podczerwieni. Sygnał pilota zdalnego sterowania przekazywany jest za pomocą podczerwieni. Jednocześnie dla potwierdzenia nadania sygnału jednokrotnie miga dioda ( ). Wszystkie informacje na temat aktualnych parametrów pracy klimatyzatora wyświetlane są na panelu sterowania klimatyzatora. www.Welltec.pro...
Page 43 Naciśnij przycisk „Temp Down” ( ) na pilocie, aby obniżyć zadaną temperaturę o 1°C. Minimalna temperatura dla trybu chłodzenia to 16°C. Prędkość wentylatora Naciśnij przycisk „Speed” ( ) na pilocie, aby ustawić pożądaną prędkość wentylatora: HIGH Wysoka Średnia Niska www.Welltec.pro...
Page 44 W tym trybie prędkość wentylatora jest ustawiona na niską. Tryb Swing Naciśnij przycisk „Swing” ( ), aby uruchomić oscylację pionowych żaluzji wylotu zimnego powietrza. Będą one obracać się z boku na bok, usprawniając rozprowadzanie powietrza po pomieszczeniu. Po ponownym naciśnięciu przycisku żaluzje zatrzymają się. www.Welltec.pro...
Page 45 Rurkę należy umieścić w miejscu, do którego można bezpiecznie odprowadzić wodę. Aby poprawić skuteczność osuszania, wszystkie drzwi i okna w pomieszczeniu powinny być zamknięte. Uwaga. Podczas korzystania z funkcji osuszania nie ma możliwości zmiany prędkości wentylatora. Jest ona domyślnie ustawiona na najniższym poziomie. www.Welltec.pro...
Page 46 Przygotuj puste wiadro na wodę i podłóż je pod dolny otwór do odprowadzania skroplin w tylnej części urządzenia. Zdejmij zaślepkę z otworu oraz wyjmij z niego gumową zatyczkę. Pozwól całej wodzie spłynąć, a następnie wylej ją do zlewu lub innego odpływu. Umieść z powrotem zatyczkę w otworze i nałóż zaślepkę. www.Welltec.pro...
Page 47 Dane techniczne Model ACR12 Moc chłodnicza 3500 W Moc chłodnicza 12000 BTU Przepływ powietrza 380 m³/h Wydajność osuszania 1,3 l/h • Chłodzenie Tryby pracy • Osuszanie • Wentylacja Prędkości wentylatora • Panel sterowania Sterowanie • Pilot zdalnego sterowania • WiFi •...
Page 48 Wysuń filtr powietrza oraz boczne filtry części urządzenia. Wyczyść je za pomocą odkurzacza lub letniej Po wysuszeniu wsuń filtry na miejsce i załóż z wody niewielką ilością neutralnego powrotem kratkę wlotu powietrza. detergentu i pozostaw do całkowitego wysuszenia z dala od promieni słonecznych. www.Welltec.pro...
Page 49 Konfiguracja aplikacji Pobranie aplikacji Korzystając z kodu QR przejdź do sklepu Google Play lub iTunes. Pobierz i zainstaluj aplikację. Bezpośrednie linki do aplikacji możesz znaleźć również na stronie: www.welltec.pro/aplikacja/ Rejestracja w aplikacji Wybierz przycisk Wprowadź swój adres e- Wprowadź kod „Zarejestruj...
Page 50 Konfiguracja aplikacji Rejestracja w aplikacji Stwórz hasło do aplikacji Wybierz przycisk "Go to zawierające od 6 do 20 App”, aby przejść do znaków – liter i cyfr. aplikacji. www.Welltec.pro...
Page 51 Wybierz z listy urządzeń Wprowadź hasło do swojej aplikacji wybierz przycisk „Klimatyzator (Wi-Fi)”. sieci WiFi i wybierz „Dalej”. „+” w prawym górnym Jeśli chcesz połączyć się z rogu ekranu lub przycisk inną siecią, wybierz „dodawanie urządzenia”. przycisk zmień sieć www.Welltec.pro...
Page 52 Quickly” aby rozpocząć resetowania urządzenia od połączenie z urządzeniem. aplikacji Tuya naciskając 3 parowanie klimatyzatora. Jeśli proces ten się nie razy „Dalej” powiódł, sprawdź możliwe rozwiązania na stronie 52. Po udanym połączeniu możesz zmienić nazwę urządzenia. Na koniec potwierdź przyciskiem „Zakończono”. www.Welltec.pro...
Page 53 • Zresetuj router WiFi. • Sprawdź, czy sieć WiFi, do której podłączony jest klimatyzator posiada aktywne połączenie internetowe. Urządzenie jest offline. • Sprawdź, czy urządzenie jest prawidłowo podpięte do zasilania. Jeśli problemu nie udało się rozwiązać, należy skontaktować się ze sprzedawcą urządzenia. www.Welltec.pro...
Page 54 • Sprawdź czystość filtra. Wyczyść go, jeśli zajdzie taka potrzeba. Urządzenie pracuje głośniej niż • Sprawdź, czy urządzenie stoi na równym stabilnym zwykle. podłożu. • Możliwą przyczyną jest uruchamiająca się sprężarka urządzenia. Jeśli problemu nie udało się rozwiązać, należy skontaktować się ze sprzedawcą urządzenia. www.Welltec.pro...
Page 55 Po usunięciu wody należy uruchomić ponownie urządzenie. Przed uruchomieniem klimatyzatora w trybie osuszania należy wyjąć gumową zaślepkę z górnego otworu do oprowadzania skroplin i podłączyć do niego rurkę odpływową. Skropliny będą odprowadzane w trybie ciągłym za pomocą tej rurki. www.Welltec.pro...
Page 56 O: Nie należy korzystać z takiego podłączenia. Obniży ono drastycznie wydajność klimatyzatora oraz może spowodować jego uszkodzenie. P: Czy urządzenie musi być montowane przez wykwalifikowany serwis? O: Nie, klimatyzator można podłączyć i uruchomić we własnym zakresie. Instalacja jest łatwa i nie wymaga posiadania specjalistycznej wiedzy czy umiejętności. www.Welltec.pro...
Page 57 Wentylacja - przed otwarciem układu lub rozpoczęciem pracy z wykorzystaniem bardzo wysokiej temperatury należy zapewnić odpowiednią wentylację przestrzeni roboczej i dostęp do świeżego powietrza. Wentylacja powinna działać w trakcie przeprowadzania prac. Wentylacja powinna zapewniać rozproszenie uwolnionego czynnika chłodniczego, i jeśli to możliwe, wydalenie go do atmosfery. www.Welltec.pro...
Page 58 źródeł jak sprężarki lub wentylatory. 10. Wykrywanie palnych czynników chłodniczych Pod żadnym pozorem nie można wykorzystywać potencjalnych źródeł zapłonu do wyszukiwania lub wykrywania wycieków czynnika chłodniczego. Nie należy korzystać z palników gazowych (ani innych detektorów wykorzystujących odsłonięty płomień). www.Welltec.pro...
Page 59 • w razie potrzeby dostępne są urządzenia mechaniczne do transportu butli z czynnikiem chłodniczym; • środki ochrony osobistej są dostępne i prawidłowo stosowane; • proces odzysku czynnika jest stale nadzorowany przez osobę o odpowiednich kwalifikacjach; • sprzęt do odzysku i butle spełniają odpowiednie normy. www.Welltec.pro...
Page 60 Zgodnie z wytycznymi Europejskiej Dyrektywy 2012/19/UE o starych, zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowania w prawie krajowym, niezdatne do użycia sprzęty elektryczne i elektroniczne należy zbierać osobno i doprowadzić do ponownego przetworzenia, zgodnego z zasadami ochrony środowiska. www.Welltec.pro...
Page 61 Notatki | Notes ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… www.Welltec.pro...
Page 62 Notatki | Notes ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… www.Welltec.pro...
Page 63 Notatki | Notes ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… www.Welltec.pro...
Page 65 Welltec Orzechowa 3 72-010 Przęsocin Poland welltec@welltec.pro www.Welltec.pro...
