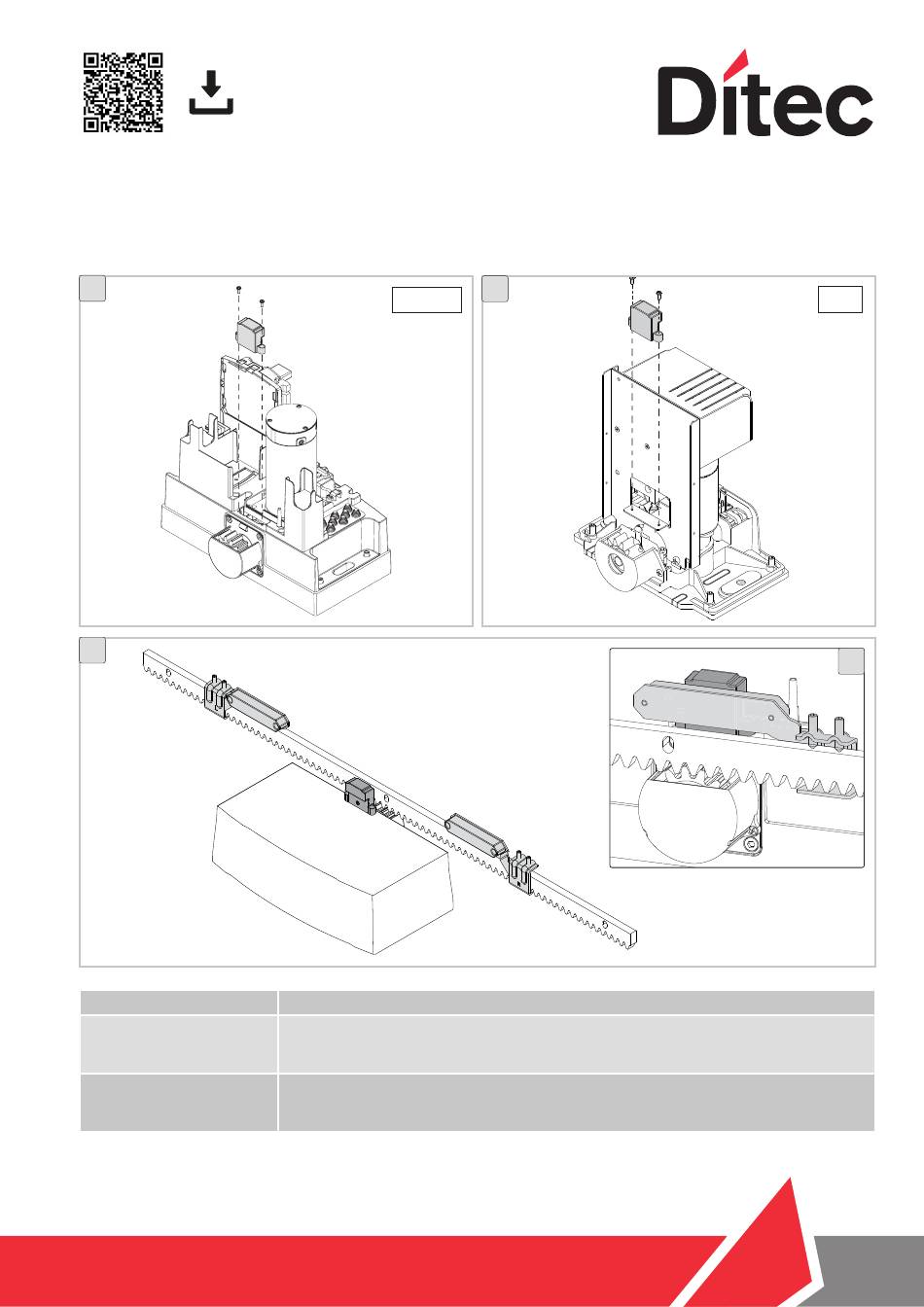

Ditec NES100FCM
Istruzioni kit finecorsa magnetici (NEOS - ION)
Instructions of magnetic limit switch kit (NEOS - ION)
1
2
1

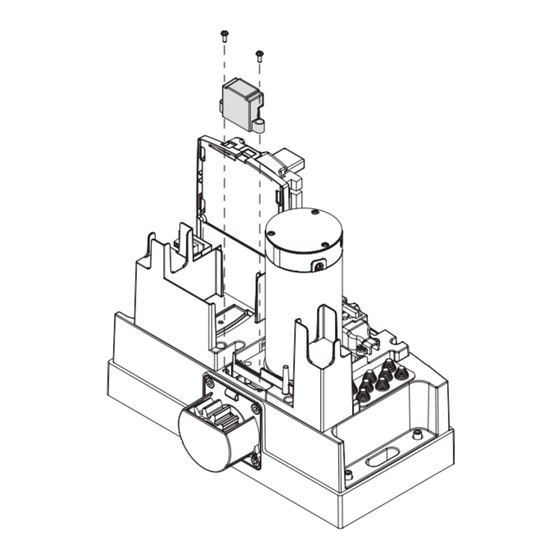

IT • Fissare il finecorsa ma-
gnetico al motoriduttore.
EN • Fix the magnetic limit
switch to the gearmotor.
www.ditecautomations.com
• Versione aggiornata di questo manuale
• Last version of this manual
• Dernière version du manuel
• Letzte Version des Handbuchs
• La última versión del manual
• Última versão do manual
NEOS
Portare manualmente l'anta in posizione di apertura e fissare la staffa finecorsa sulla
cremagliera, in modo che il magnete risulti al centro del finecorsa magnetico (2a).
Ripetere l'operazione con l'anta in posizione di chiusura.
Manually bring the door wing to its open position and fix the limit switch bracket on the
rack so the magnet is in the middle of the magnetic limit switch (2a).
Repeat this operation with the wing in the closed position.
1
2
IP2169 • 2025/01/20
ION
2a
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DITEC ION
Summary of Contents for DITEC ION
- Page 1 Ditec NES100FCM IP2169 • 2025/01/20 Istruzioni kit finecorsa magnetici (NEOS - ION) Instructions of magnetic limit switch kit (NEOS - ION) NEOS IT • Fissare il finecorsa ma- Portare manualmente l’anta in posizione di apertura e fissare la staffa finecorsa sulla gnetico al motoriduttore.
- Page 2 IT • Collegare il finecorsa magnetico al quadro elettronico mediante il cablaggio in dotazione. Attivare dal menù la funzionalità finecorsa desiderata (Menù EN • Connect the magnetic limit switch to the control panel by means of the supplied wiring. From the menu, activate the required limit switch function (Menù...
