FDV

Powerheater GE 20

Art.no.: 162600

EAN: 7050481626001

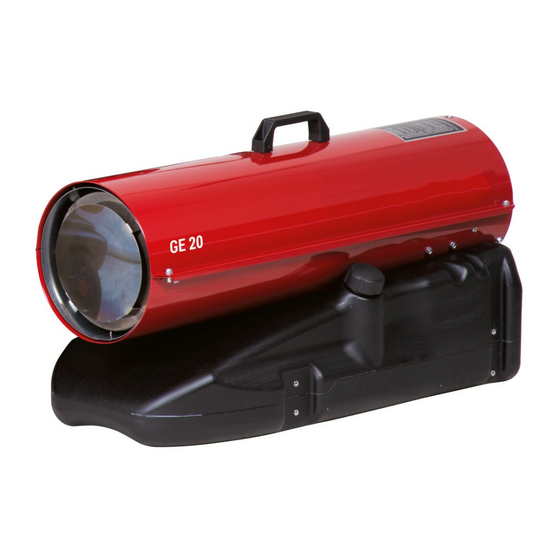

Powerheater GE 20 is a very efficient and reliable space heater, which can be fired with

diesel or kerosene. The GE 20 has a sturdy carrying handle that makes the machine easy to

transport. The GE 20 is equipped with a Danfoss diesel pump, photoelectric flame control

and safety thermostat with manual reset. The combustion chamber of the GE 20 is

manufactured in AISI430 stainless steel. This provides maximum service life. GE 20 can be

connected to a room thermostat and an external diesel tank. They are suitable for heating

buildings, construction sites and for small and medium-sized areas.

Teknisk data

Dimensions lxwxh (mm):

720x300x450

Foma Norge AS

Need help?

Do you have a question about the 162600 and is the answer not in the manual?

Questions and answers

Summary of Contents for BIEMMEDUE 162600

Page 1 Powerheater GE 20 Art.no.: 162600 EAN: 7050481626001 Powerheater GE 20 is a very efficient and reliable space heater, which can be fired with diesel or kerosene. The GE 20 has a sturdy carrying handle that makes the machine easy to transport.
Page 2 Teknisk service Produsent: Importør: Foma Norge AS Org. Nr.: 915 740 243 Adresse: Regnbueveien 6, 1405 Langhus, Norge Telefon: 64 91 70 00 Epost: Post@foma.no Web: foma.no Avfallshåndtering Foma Norge AS...
Page 3 Foma Norge AS...
Page 4 GENERATORE D'ARIA CALDA GENERATEUR D'AIR CHAUD WARMLUFTERZEUGER SPACE HEATER GENERADOR DE AIRE CALIENTE ТЕПЛОВОЙ ГЕНЕРАТОР GE 20 L-L 107.03-BM MANUALE D’USO E MANUTENZIONE MANUEL D'INSTRUCTIONS BETRIEBSANLEITUNG INSTRUCTIONS MANUAL MANUAL DE INSTRUCCIONES РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ...
Page 6 SCHEMA DI FUNZIONAMENTO - TABLEAU DE COMMANDE - KONTROLLTAFEL CONTROL BOARD - TABLERO DE MANDOS - СХЕМА РАБОТЫ Fig . 1 CAMERA DI COMBUSTIONE MOTORE 13 SERBATOIO COMBUSTIBILE CHAMBRE DE COMBUSTION MOTEUR RÉSERVOIR COMBUSTIBLE BRENNKAMMER MOTOR BRENNSTOFFTANK COMBUSTION CHAMBER MOTOR FUEL TANK CAMARA DE COMBUSTION MOTOR...
Page 7 IMPORTANTE Prima di usare il generatore, si prega di leggere con attenzione tutte le istruzioni d’uso riportate di seguito e di seguirne scrupolosamente le indicazioni. Il costruttore non è responsabile per danni a cose e/o persone derivanti da uso improprio dell’apparecchio. Questo libretto di uso e manutenzione costituisce parte integrante dell’apparecchio e deve quindi essere conservato con cura e accompagnare l’apparecchio in caso di passaggio di proprietà.
Page 8 Dopo aver riempito il serbatoio, si deve riarmare il pulsante (15) per afferrare la maniglia del generatore e sollevarlo o, se dotato di riavviare il generatore d’aria calda. carrello, farlo scorrere sulle ruote. Attenzione MANUTENZIONE Possono essere necessari due o più tentativi di Per il regolare funzionamento dell’apparecchio è...
Page 9 INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI INCONVENIENTE DI PULSANTE CAUSA RIMEDIO FUNZIONAMENTO RIARMO (13) • Controllare che la regolazione del dispositivo di controllo • Regolazione errata dell’eventuale dispositivo di sia corretta (ad es., la temperatura selezionata sul • Il ventilatore non si avvia e controllo termostato deve...
Page 10 IMPORTANT Avant toute utilisation du générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi mentionnées ciaprès et d'en suivre scrupuleusement les indications. Le constructeur n'est pas responsable pour les dommages aux personnes et/ou aux biens dus à une utilisation impropre de l'appareil. Ce livret d'utilisation et d'entretien est partie intégrante de l'appareil.
Page 11 En cas de panne de fuel, le générateur d'air chaud s'arrête Pour le transport, il suffit de saisir le générateur par sa poignée et de automatiquement et le bouton de réarmement (15) s'allume en le soulever ou, s'il est pourvu de chariot, de le faire coulisser sur les rouge.
Page 12 ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS POUSSOIR DE ANOMALIE DE RÉARMEMENT CAUSE SOLUTION FONCTIONNEMENT (13) • Vérifier que le réglage du dispositif de contrôle soit correct • Mauvais réglage d’un éventuel dispositif de • Le ventilateur ne démarre (par ex. la température choisie sur le thermostat doit être contrôle pas et la flamme ne s’allume •...
Page 13 WICHTIG Vor Benutzung des Warmlufterzeugers ist die Bedienungsanleitung durchzulesen. Die Benutzungsanweisungen sind streng zu beachten. Der Hersteller haftet nicht für Sach- und Personenschäden infolge unsachgemäßen Gebrauchs des Gerätes. Diese Betriebsanleitung ist fester Bestandteil des Gerätes. Sie ist daher sorgfältig aufzubewahren und muss das Gerät im Fall eines Eigentumswechsels begleiten.
Page 14 Achtung befestigt ist. Für den Transport braucht der Warmlufterzeuger Es können zwei oder mehr Wiedereinschaltversuche lediglich am Stützgriff ergriffen und angehoben oder, sofern erforderlich sein, bevor Brennstoffleitung vorhanden, auf den Laufrollen verfahren zu werden. vollständig befüllt und entlüftet ist. WARTUNG. STILLSETZUNG Achtung Zur Stillsetzung des Gerätes ist der Schalter (14) in die Position „0“...
Page 15 STÖRUNGEN, URSACHEN UND ABHILFEN STÖRUNG RESET-TASTE (13) URSACHE BEHEBUNG • Kontrollieren, dass die Steuereinrichtung korrekt eingestellt • Steuereinrichtung falsch eingestellt ist (z.B. die am Thermostat• eingestellte Temperatur muss • Ventilator läuft nicht an und • höher als die•Raumtemperatur sein) Flamme zündet nicht Ausgeschaltet •...
Page 16 IMPORTANT Before using the space heater, please read carefully all the instructions for use described below and follow the indications scrupulously. The manufacturer cannot be held responsible for damage to persons and/or property caused by improper use of the equipment. This instruction manual is an integral part of the equipment and must therefore be kept carefully and passed on with the unit in the event of a change of ownership.
Page 17 Before moving the heater, make sure oil tank cap is securely Warning fixed. Before any maintenance: Heaters with wheels must be wheeled. If not, lift the heater by • stop the heater following instruction “STOPPING handle. THE HEATER”; • unplug the heater; MAINTENANCE •...
Page 18 FAULTS, CAUSES AND REMEDIES RESET BUTTON PROBLEM CAUSE REMEDY (13) • Check correct setting of heater control. If • Wrong setting of room thermostat or thermostat, make sure selected temperature is • Motor does not start, no other control • Off higher than room temperature ignition •...
Page 19 IMPORTANTE Antes de usar el generador, se recomienda leer con atención todas las instrucciones de uso que se presentan a continuación y seguir escrupulosamente sus indicaciones. El fabricante declina toda responsabilidad por lesiones a las personas y daños a las cosas provocados por un uso inadecuado del aparato. El presente manual de uso y mantenimiento constituye parte integrante del aparato por lo que debe conservarse con cuidado y debe acompañar al aparato en caso de traspaso de propiedad.
Page 20 Atención Antes de levantar o desplazar el generador asegurarse de que el Si la tensión de alimentación es inferior a 190 V, el tapón del depósito esté bien fijado. Para el transporte basta con generador se apaga automáticamente y la lámpara aferrar la manilla del generador y levantarlo o, si está...
Page 21 INCONVENIENTES DE FUNCIONAMIENTO, CAUSAS Y SOLUCIONES PULSADOR DE INCONVENIENTE DE RESTABLECIMI CAUSA SOLUCIÓN FUNCIONAMIENTO ENTO (13) • Controlar que la regulación del dispositivo de control sea • El ventilador no se pone en • Regulación errónea del dispositivo de control correcta (p.
Page 22 ВАЖНО Перед использованием генератора рекомендуется внимательно прочесть все инструкции по эксплуатации, приведенные далее, и тщательно выполнять содержащиеся в них указания. Изготовитель не несет ответ- ственности за физический и/или материальный ущерб, возникший в результате ненадлежащего использо- вания оборудования. Настоящий сборник инструкций по эксплуатации и техобслуживанию является неотъемлемой...
Page 23 аппарат, установив переключатель (14) положение, ТРАНСПОРТИРОВКА И ПЕРЕМЕЩЕНИЕ обозначенное символом Внимание Если аппарат запустить не удалось, необходимо Прежде чем приступать к перемещению действовать в следующем порядке: теплогенератора, необходимо: • Проверить, имеется ли в баке дизельное топливо. • Выключить его согласно указаниям, •...
Page 24 НЕИСПРАВНОСТИ В РАБОТЕ, ПРИЧИНЫ, СПОСОБЫ УСТРАНЕНИЯ КНОПКА НЕИСПРАВНОСТИ В ПРИЧИНЫ СПОСОБЫ УСТРАНЕНИЯ РАБОТЕ СБРОСА (13) • Проверить, чтобы регулировка контрольного устройства • Неправильная регулировка контрольного была правильной (напр., выбранная на термостате • Вентилятор не устройства температура должна быть выше температуры включается...
Page 25 SCHEMA ELETTRICO - SCHEMA ELECTRIQUE – SCHALTSCHEMA WIRING DIAGRAM - ESQUEMA ELГTRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА AP APPARECCHIATURA DI CONTROLLO CO CONDENSATORE COFFRET DE SECURITE CONDENSATEUR STEÜRGERÄT KONDENSATOR CONTROL BOX CONDENSER APARATO DE CONTROL CONDENSADOR КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ КОНДЕНСАТОР TA PRESA TERMOSTATO AMBIENTE MV MOTORE VENTILATORE PRISE THERMOSTAT D’AMBIANCE MOTEUR DU VENTILATOR...
Page 26 CARATTERISTICHE TECNICHE - CARACTERISTIQUES TECHNIQUES TECHNISCHEN DATEN - TECHNICAL SPECIFICATIONS GE 20 CARACTERÍSTICAS TÉCNICAS - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Combustione - Combustion - Verbrennung Diretta, Directe, Direkt Combustion - Combustión - Сгорание Direct, Directa, Прямое [kW] 20,0 [kcal/h] 17.234 Potenza termica max - Puissance thermique max Wärmeleistung max - Max heating output Potencia térmica máx - Макс.
Page 28 PL 10/07 GE 20 PT BIEMMEDUE S.p.A. Optional...
Page 29 GE 20 PT PL 07/11 L-D129.00-BM Pos. Cod. LEGENDA LEGENDE NOMENKLATUR PART LIST G06251 Camera di combustione Chambre de combustion Brennkammer Combustion chamber C10202 Maniglia PL nera Poignée Handgriff Handle G06252-3001 Scocca superiore Carrosserie sup. Haube Upper body G06253-3001 Anello protezione ventilatore Anneau protection ventilateur Ring Schutzeinrichtung Ventilator Fan protection ring...
