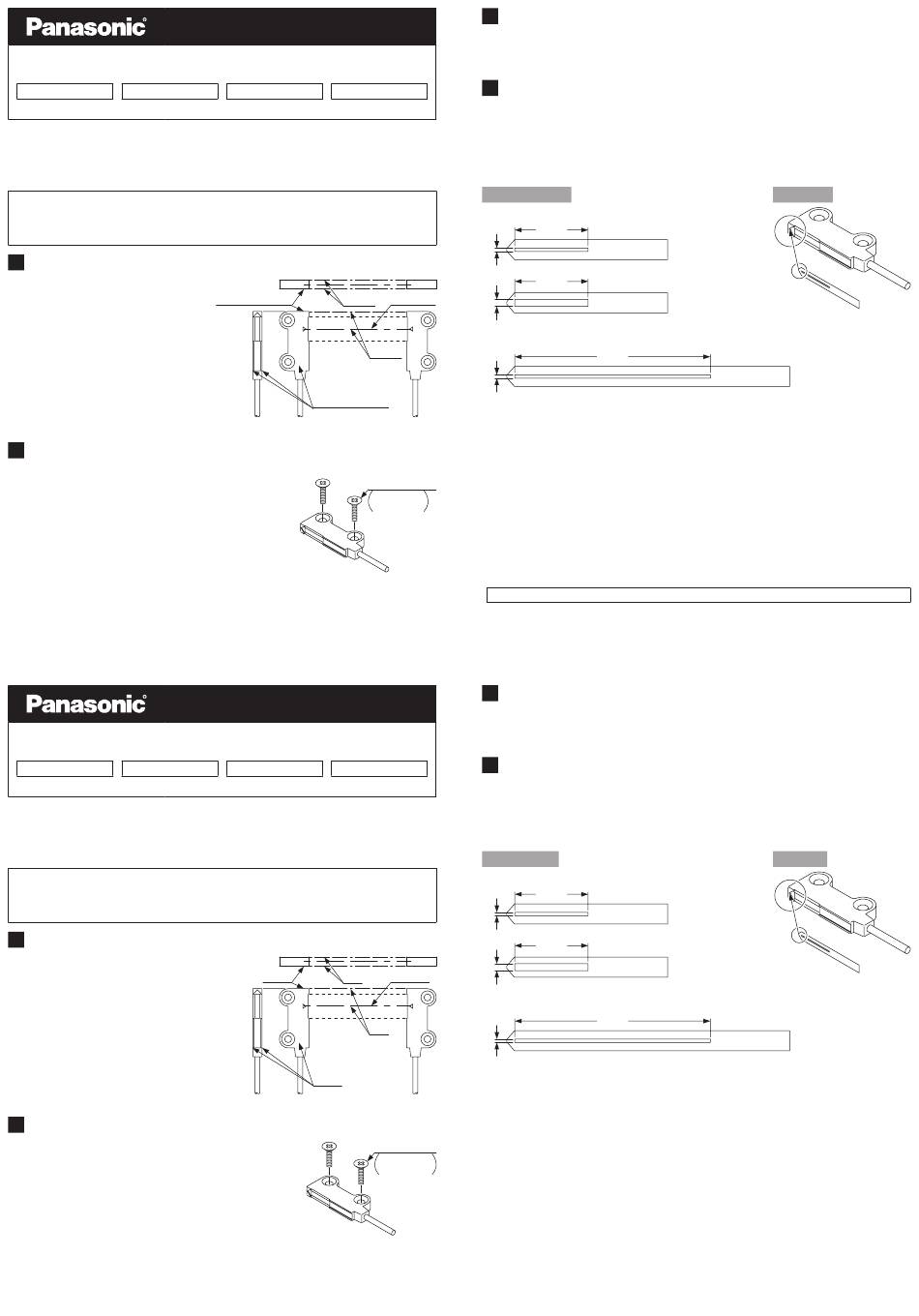

Panasonic FT-A11 Instruction Manual

Thru-beam Type Wide Beam Fiber Head
Aria Width: 11mm
Standard type Shap bending type
FT-A11 FT-A11W
Thank you very much for purchasing Panasonic products. Please read this Instruc-
tion Manual carefully and thoroughly for the correct and optimum use of this product.
Kindly keep this manual in a convenient place for quick reference.
● For the connecting method of the fiber attachment, refer to the Instruction Manual
attached to the fiber attachment.
● Also read "Instruction Manual of General-purpose Fiber Head" carefully and
thoroughly for the correct and optimum use.
1 SETTING
● Take care that, since the aper-
ture angle of this product is very
narrow, the beam may not be
received depending upon the
setting. At the time of installation,
determine a reference plane, as
shown in the right figure, and tak-
ing sufficient care against beam
misalignment or tilt, install the
emitting and re-ceiving fibers so
that they are parallel.
2 MOUNTING
● Install the fiber using M3 countersunk head
screws.
The tightening torque should be 0.3N·m or less.
Further, when using the fiber at places having
intense vibrations, use the screw-locking for resin
adhesive, etc.
透過型スクリーンファイバヘッド
エリア幅11mm
標準タイプ こまわりタイプ
FT-A11 FT-A11W
このたびは、パナソニック製品をお買い上げいただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な方法でご使用ください。
尚、この取扱説明書は大切に保管してください。
● ファイバセンサアンプへの装着方法については、ファイバセンサアンプに付属の
取扱説明書をご参照ください。
● ｢汎用ファイバヘッドの取扱説明書｣もよくお読みになり、正しく最適な方法でご
使用ください。
1
設置
● 本製品の開口部は非常に狭く、設置の状
態によっては入光しない場合があります
ので、ご注意ください。
設置の際には、右図のように基準面を決
め、光軸のズレや傾きに充分注意して、
投･受光ファイバが平行になるように設
置してください。
2
取り付け
● ファイバは、M3皿ねじを使用して取り付けてくだ
さい。
尚、振動･衝撃のかかる場所で使用する場合は、
樹脂用ネジロックなどを使用してください。
INSTRUCTION MANUAL
Aria Width: 32mm
Standard type Shap bending type
FT-A32 FT-A32W
MJEC-FTA11 No.0102-66V
Reference planes Parallel
Parallel
Reference planes
M3 countersunk
head screw
Purchase
separately.
取 扱 説 明 書
エリア幅32mm
標準タイプ こまわりタイプ
FT-A32 FT-A32W
基準面 平行
平行
基準面
M3皿ねじ
別途ご用意
ください。
3 CAUTION
● If mineral oil or solvent containing mineral oil component adheres to the sensing
surface, the lens may be deformed. Take sufficient care to handle them.
4 SLIT MASK (Accessory)
● Two types of slit masks are enclosed (one type for FT-A32 and FT-A32W).
Apply the enclosed slit mask when detecting small objects or as measures not to
saturate the emitted light amount for short-range sensing.
However, the sensing range is reduced when the slit mask is mounted.
As the slit mask is a seal, stick it by aligning the projection of the slit mask with the
upper portion of the fiber, as shown in the figure below.
Slit masks size
<FT-A11, FT-A11W>
0.5mm
12mm
1mm
12mm
Beam axis
<FT-A32, FT-A32W>
0.5mm
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024
3
注意事項
● 検出面に鉱物油および鉱物油成分を含む溶剤が付着しますと、レンズ面が変形す
るおそれがあります。お取り扱いには、充分ご注意ください。
4
スリット(付属)
● 付属スリットは2種類(FT-A32、FT-A32Wは1種類)あります。スリットは小物体
を検出する場合や、近距離で使用した場合の光量飽和の対策として使用します。
但し、スリットを装着すると検出距離が短くなります。
スリットはシールになっていますので、ファイバにスリットを貼り付ける際は、
下図のようにスリットの突起部をファイバの上部に合わせて貼り付けてください。
スリット寸法
＜FT-A11、FT-A11W＞
0.5mm
12mm
1mm
12mm
光軸中心
＜FT-A32、FT-A32W＞
0.5mm
パナソニック インダストリー株式会社
〒571-8506 大阪府門真市大字門真1006番地
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
Projection
32mm
32mm
Mounting
PRINTED IN JAPAN
装着方法
突起部
PRINTED IN JAPAN
