Q u i c k s t a r t g u i d e
NVIP-8H-6202M/WL-II

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVIP-8H-6202M/WL-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-8H-6202M/WL-II

Summary of Contents for Novus NVIP-8H-6202M/WL-II

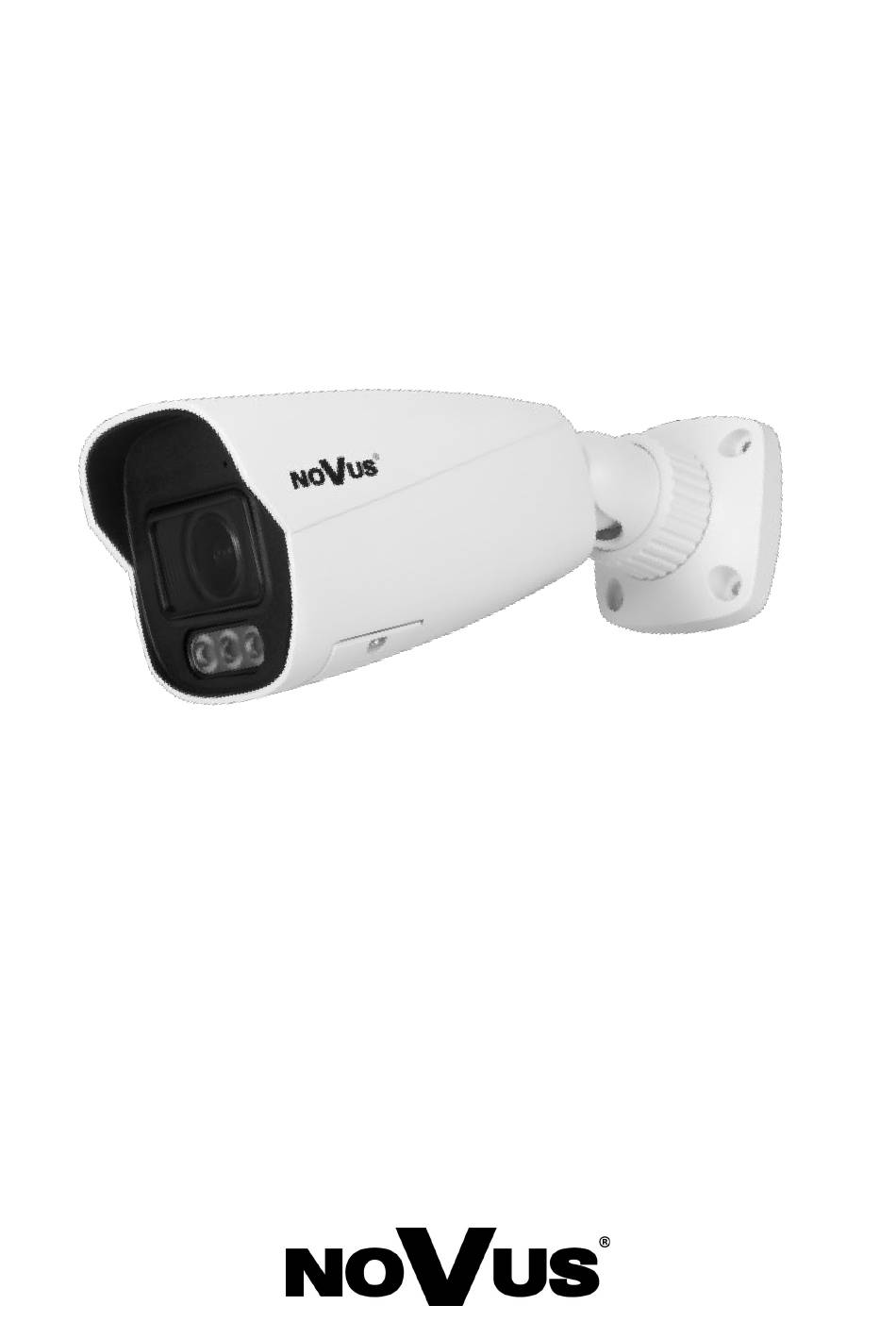

  • Page 1 Q u i c k s t a r t g u i d e NVIP-8H-6202M/WL-II...
  • Page 2 NVIP-8H-6202M/WL-II Quick start guide version 1.0 CAUTIONS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-8H-6202M/WL-II Quick start guide version 1.0 SAFETY REQUIREMENTS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.
  • Page 4 NVIP-8H-6202M/WL-II Quick start guide version 1.0 TABLE OF CONTENTS TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics..................5 1.2. Technical specification ..................6 1.3. Camera dimensions .....................7 1.4. Package contents ....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 8 2.1.
  • Page 5 • Supports up to 3 streams • ONVIF Protocol Support • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Power supply: 12 VDC / PoE • Advanced image analysis functions: abandoned object, object disappearance, line cross, scene...
  • Page 6 IEEE 802.1X, PPPoE, SMTP, RTCP, P2P, HTML5, RTMP from Internet Explorer, Edge, Firefox, Chrome, Opera, Safari browser Camera Configuration languages: Polish, English, and others Compatible Software NOVUS MANAGEMENT SYSTEM VSS, NOVUS MANAGEMENT SYSTEM AC, N Control 6000 Mobile applications N-VID6 (iPhone, Android) OTHER FUNCTIONS Privacy Zones...
  • Page 7 NVIP-8H-6202M/WL-II Quick start guide version 1.0 FOREWORD INFORMATION IR LED LED Number Range 50 m Smart IR yes (software support) WHITE LIGHT ILLUMINATOR LED Number 1, warm white color Range 30 m Smart Light yes (software support) INTERFACES Audio Input/Output 1 x Jack (3.5 mm)/-, built-in microphone...
  • Page 8 NVIP-8H-6202M/WL-II Quick start guide version 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.
  • Page 9 NVIP-8H-6202M/WL-II Quick start guide version 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2. Power supply connection The camera can be powered from a commercially available DC power supply, provided that it meets the technical requirements of the camera. The source must provide stabilized 12VDC voltage, must allow the consumption of at least 15W of power, and have a barrel DC 2.1/5.5 plug with the correct...
  • Page 10 NVIP-8H-6202M/WL-II Quick start guide version 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera mounting To mount a camera please follow the instructions below: • Unscrew the counter nut (2). • Put the bracket to the wall in a desired mounting place (with cable hole). Take the drill pattern and mark future drilling holes for screws and wires.
  • Page 11 START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network PoE switch with PoE support (IEEE 802.3af). You can also power it from 12VDC power supply compatible with camera power supply specification.
  • Page 12 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer. You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 13 NVIP-8H-6202M/WL-II Quick start guide version 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Security recommendations for network architecture and configuration CAUTION Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 14 NVIP-8H-6202M/WL-II Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 3840 x 2160 resolution and 20 fps speed.
  • Page 15 NVIP-8H-6202M/WL-II Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER • Initial settings Standards such as time zone, time format or frequency depend on the country in which the camera will be used. For this reason, at the activation stage,...
  • Page 16 MANAGEMENT SYSTEM AC (software using the LongPolling event method). The Onvif account is an account used to log in to the camera via the NOVUS MANAGEMENT SYSTEM VSS and NOVUS MANAGEMENT SYSTEM AC software or using the Onvif or the RTSP protocol.
  • Page 17 In the Onvif tab, click the Modify button, then in the Edit User window, enter the new password and confirm with OK button. If the connection to the camera via the NOVUS MANAGEMENT SYSTEM software is using the LongPolling event handling method, the same password for the Onvif account as for the Web account must be set in this step.
  • Page 18 NVIP-8H-6202M/WL-II Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER Plug-in installation • If the browser has no connected to any of the 6000 series cameras so far, or if an older version of the plug-in is installed, a message will be displayed in the remote viewing window that the appropriate plug-in version must be installed.
  • Page 19 NVIP-8H-6202M/WL-II Quick start guide version 1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1 Displaying live video 1. Camera menu: • Live - opens the camera live video, • Config - opens the camera configuration menu, •...
  • Page 20 NVIP-8H-6202M/WL-II Quick start guide version 1.0 ELECTRIC CONNECTORS AND ACCESORIES 6. Function buttons: Start/stop live view Enable/disable audio Snapshot Start Recording Zoom In (digital) Zoom out (digital Enable/disable graphical representation Lens control of image analysis 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1.
  • Page 21 1.0 FACTORY SETTINGS RESTORING 6. FACTORY SETTINGS RESTORING Restoring factory settings of the IP camera restores all default settings. This process takes about two minutes. NOVUS cameras allow to restore defaults via: • software (via web browser ) •...
  • Page 22 NVIP-8H-6202M/WL-II Quick start guide version 1.0 FACTORY SETTINGS RESTORING 6.3. Software factory settings restoring via IP Tool 6000 IP Tool 6000 is a very useful tool for activating and configuring the settings of one or more 6000 series cameras at once.
  • Page 23 NVIP-8H-6202M/WL-II Quick start guide version 1.0 NOTES …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………...
  • Page 24 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2024-07-04 DK MK...
  • Page 25 Skrócona instrukcja obsługi NVIP-8H-6202M/WL-II...
  • Page 26 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U.
  • Page 27 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...
  • Page 28 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.
  • Page 29 • Obsługa do 3 strumieni • Wsparcie protokołu ONVIF • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12 VDC / PoE • Zaawansowane funkcje analizy obrazu: pozostawienie obiektu, zniknięcie obiektu, przekroczenie linii, zmiana sceny, utrata ostrości, zmiana kolorystyki, rozróżnianie obiektów, wtargnięcie,...
  • Page 30 IEEE 802.1X, PPPoE, SMTP, RTCP, P2P, HTML5, RTMP z poziomu przeglądarki Internet Explorer, Edge, Firefox, Chrome, Opera, Safari Konfiguracja kamery języki: polski, angielski, i inne Kompatybilne oprogramowanie NOVUS MANAGEMENT SYSTEM VSS, NOVUS MANAGEMENT SYSTEM AC, N Control 6000 Aplikacje mobilne N-VID6 (iPhone, Android) POZOSTAŁE FUNKCJE Strefy prywatności...
  • Page 31 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 50 m Smart IR tak (wsparcie programowe) OŚWIETLACZ ŚWIATŁA BIAŁEGO Liczba LED 1, barwa ciepła biała Zasięg 30 m Smart Light tak (wsparcie programowe) INTERFEJSY Wejścia/wyjścia audio 1 x Jack (3.5 mm)/- wbudowany mikrofon...
  • Page 32 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.
  • Page 33 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie zasilania Kamerę można zasilić z dostępnego na rynku zasilacza prądu stałego, pod warunkiem spełnienia przez niego wymogów technicznych kamery. Zasilacz musi dostarczać stabilizowanego napięcia stałego o wartości 12V, musi pozwalać...
  • Page 34 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: • Odkręcić nakrętkę blokującą podstawę (2) • Wzorując się na położeniu otworów w podstawie kamery oraz korzystając z szablonu montażowego, zaznaczyć...
  • Page 35 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af). Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.
  • Page 36 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.
  • Page 37 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 38 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 3840 x 2160 dla 20 kl/s.
  • Page 39 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW • Ustawienia początkowe Standardy takie strefa czasowa, format czasu częstotliwość zależą od kraju w którym użytkowana będzie kamera. Z tego względu na etapie aktywacji użytkownik wybiera kraj aby w następnym oknie pokazały się...
  • Page 40 Konto wykorzystywane jest również do logowania się do kamery z poziomu rejestratorów sieciowych serii 6000 oraz oprogramowania NOVUS MANAGEMENT SYSTEM VSS i NOVUS MANAGEMENT SYSTEM AC w przypadku użycia metody obsługi zdarzeń LongPolling.
  • Page 41 Aby usunąć konto Onvif należy klikając na odpowiedni wiersz w tabeli, wybrać użytkownika, a następnie kliknąć przycisk Usuń. Należy mieć na uwadze, że usunięcie konta Onvif wiąże się z brakiem możliwości dodania kamery do oprogramowania NOVUS MANAGEMENT SYSTEM. Przycisk Dodaj służy do utworzenia nowego konta Onvif.
  • Page 42 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Instalacja dodatku plug-in • Jeśli do tej pory przeglądarka nie łączyła się z żadną z kamer serii 6000 lub jeśli jest zainstalowana starsza wersja plug-ina, w oknie zdalnego podglądu wyświetli się komunikat o konieczności zainstalowania odpowiedniej wersji.
  • Page 43 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo 1. Zakładki menu kamery: • Podgląd - otwiera okno wyświetlania obrazu na żywo, • Ustawienia - otwiera menu ustawień kamery, •...
  • Page 44 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 6. Przyciski funkcyjne: Włącz/wyłącz podgląd na żywo Włącz/wyłącz audio Zrób zdjęcie Uruchom nagrywanie Cyfrowe przybliżenie obrazu Cyfrowe oddalenie obrazu Włącz/wyłącz graficzną reprezentację Sterowanie obiektywem analizy obrazu 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1.
  • Page 45 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery marki NOVUS umożliwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) • programowo (z poziomu NMS IPTool) • programowo (z poziomu IPTool 6000) • sprzętowo (przy użyciu przycisku reset (RST)) 6.1.
  • Page 46 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.3. Programowe przywracanie ustawień fabrycznych kamery z poziomu IP Tool 6000 IP Tool 6000 to bardzo przydatne narzędzie do aktywacji i konfiguracji ustawień jednej lub wielu kamer serii 6000 na raz. Oprogramowanie to jest dostępne do pobrania w zakładce Pliki do pobrania w karcie katalogowej kamery której dotyczy ta instrukcja.
  • Page 47 NVIP-8H-6202M/WL-II Skrócona instrukcja obsługi wersja 1.0 NOTATKI …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………...
  • Page 48 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com www.novuscctv.com/pl 2024-06-26 DK MK...
