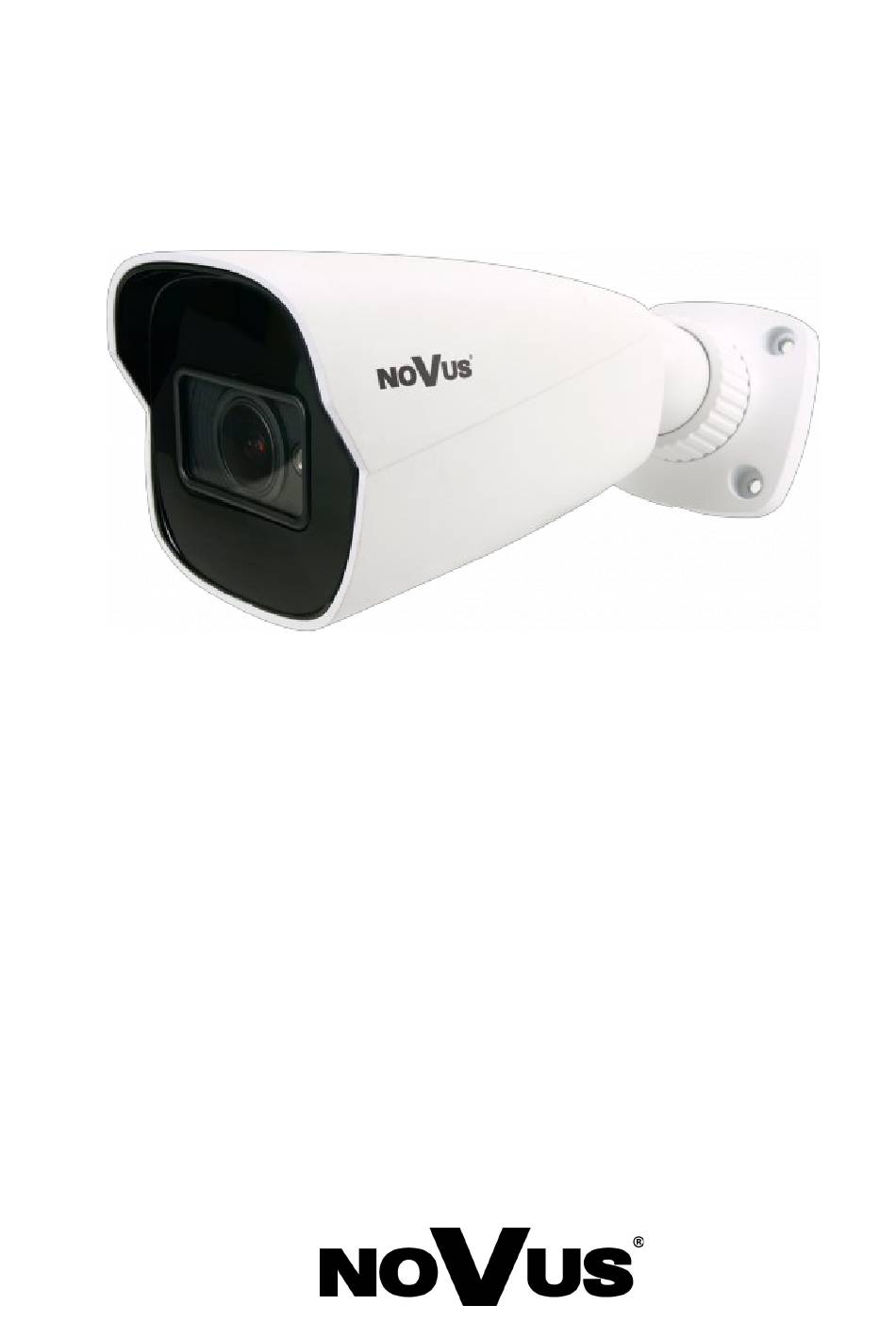

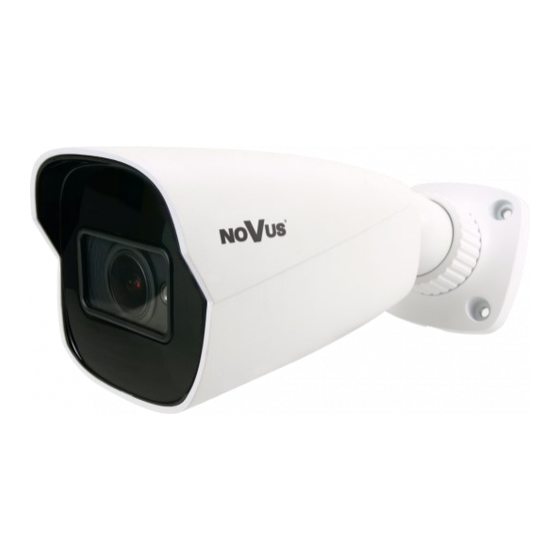

  • Page 1 Q u i c k s t a r t g u i d e NVIP-8H-6202M...
  • Page 2 NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 TABLE OF CONTENTS TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics..................5 1.2. Technical specification ..................6 1.3. Camera dimensions .....................7 1.4.

  • Page 5: Foreword Information

    Supports up to 3 streams • ONVIF Protocol Support • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Power supply: 12 VDC / PoE All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.

  • Page 6: Technical Specification

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 8 MPX CMOS sensor 1/2.8” SONY STARVIS Number of Effective Pixels 3864 (H) x 2192 (V) Min. Illumination 0.05 lx/F1.4 - color mode, 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimensions

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 FOREWORD INFORMATION IR LED LED Number Range 50 m Smart IR yes (software support) INTERFACES Audio Input/Output 1 x Jack (3.5 mm)/- Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in.

  • Page 9: Ethernet Cable Connecting

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2. Ethernet cable connecting To maintain tightness of ethernet cable connection, please follow instruction below: 1. Unscrew the nut (1) from the connector cover (2).

  • Page 10: Camera Mounting

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera mounting To mount a camera please follow the instructions below: • Unscrew the counter nut (2). • Put the bracket to the wall in a desired mounting place (with cable hole). Take the drill pattern and mark future drilling holes for screws and wires.

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network PoE switch with PoE support (IEEE 802.3af). You can also power it from 12VDC power supply compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer. You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Security Recommendations For Network Architecture And Configuration

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Security recommendations for network architecture and configuration CAUTION Below are shown security recommendations for network architecture and configuration CCTV systems...

  • Page 14: Network Connection Using Web Broswer

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 3840x2160 resolution and 20 fps speed.
  • Page 15 NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER If you’re first time running the camera, you will see the screen as below. To correctly camera working, you need a NetIPCamera plugin. You have to download and install it.

  • Page 16: Www Interface - Working With Ip Camera

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1 Displaying live video 1. Camera menu • Live - opens the camera live video •...

  • Page 17: Electric Connectors And Accesories

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. MicroSD card installation Camera supports microSD cards up to a maximum size of 256GB. In order to install the card properly, please follow the instructions below: •...

  • Page 18: Factory Settings Restoring

    NVIP-8H-6202M - User’s manual (short form) ver 1.0 FACTORY SETTINGS RESTORING 6. FACTORY SETTINGS RESTORING Restoring factory settings of the IP camera restores all default settings. This process takes about two minutes. NOVUS NVIP-8H-6202M cameras allow to restore defaults via: • software (via web browser ) •...

  • Page 19: Hardware Factory Settings Restoring

    NVIP-8H-6202M Quick start guide version 1.1 NVIP-8H-6202M - User’s manual (short form) ver 1.0 FACTORY SETTINGS RESTORING 6.3. Hardware factory settings restoring In order to restore factory settings using reset button (RST), please follow the instructions below: • Unscrew the camera service panel (1).
  • Page 20 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2021-10-14 DK MM...
  • Page 21 Skrócona instrukcja obsługi NVIP-8H-6202M...
  • Page 22 NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich od- Niniejszy produkt został...
  • Page 23 NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 24: Spis Treści

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2.

  • Page 25: Informacje Wstępne

    Obsługa do 3 strumieni • Wsparcie protokołu ONVIF • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12 VDC / PoE Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZŃSTWA SP. z o.o.

  • Page 26: Dane Techniczne

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 8 MPX, matryca CMOS, 1/2.8”, SONY STARVIS Liczba efektywnych pikseli 3864 (H) x 2192 (V) Czułość 0.05 lx/F1.4 - tryb kolorowy, 0 lx (IR wł.) - tryb czarno-biały...

  • Page 27: Wymiary Kamery

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 50 m Smart IR tak (wsparcie programowe) INTERFEJSY Wejścia/wyjścia audio 1 x Jack (3.5 mm)/- Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Gniazdo kart pamięci...

  • Page 28: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.

  • Page 29: Podłączenie Kabla Sieciowego

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższą instrukcją: 1. Odkręcić nakrętkę (1) od głównego elementu zabezpieczającego (2).

  • Page 30: Montaż Kamery

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: • Odkręcić nakrętkę blokującą podstawę (2) • Wzorując się na położeniu otworów w podstawie kamery oraz korzystając z szablonu montażowego, zaznaczyć...

  • Page 31: Uruchomienie Kamery Ip

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af).

  • Page 32: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.

  • Page 33: Zalecenia Dotyczące Bezpieczeństwa Sieci

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 34: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 3840x2160 dla 20kl/s.
  • Page 35 NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli kamera w danej przeglądarce uruchamiana jest pierwszy raz, po zalogowaniu do kamery ukaże nam się obraz jak poniżej: Aby poprawnie obsługiwać kamery z poziomu przeglądarki, niezbędny jest dodatek NetIPCamera.

  • Page 36: Interfejs Www - Praca Z Kamerą

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo 1. Zakładki menu kamery • Podgląd - otwiera okno wyświetlania obrazu na żywo •...

  • Page 37: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Instalacja karty Micro SD Kamera obsługuje karty Micro SD o pojemności do 256 GB. W celu prawidłowej instalacji karty należy postępować...

  • Page 38: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery NVIP-8H-6202M marki NOVUS umożliwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) • programowo (z poziomu NMS IPTool) •...

  • Page 39: Sprzętowe Przywracanie Ustawień Fabrycznych Kamery

    NVIP-8H-6202M Skrócona instrukcja obsługi wersja 1.1 NVIP-8H-6202M - Skrócona instrukcja obsługi wer. 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.3. Sprzętowe przywracanie ustawień fabrycznych kamery W celu sprzętowego przywrócenia ustawień fabrycznych kamery IP należy postępować zgodnie z instrukcją: • Odkręcić metalową klapkę (1) znajdującą się na spodzie kamery.
  • Page 40 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com www.novuscctv.com/pl 2021-08-13 DK MM...
