Q u i c k s t a r t g u i d e

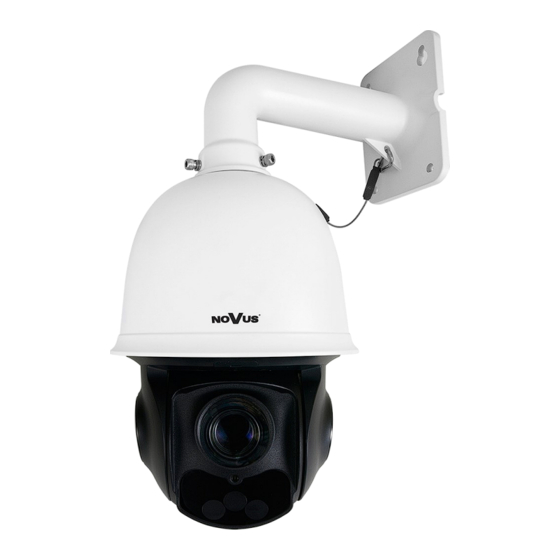

NVIP-8SD-6550/32/F

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Novus NVIP-8SD-6550/32/F

Summary of Contents for Novus NVIP-8SD-6550/32/F

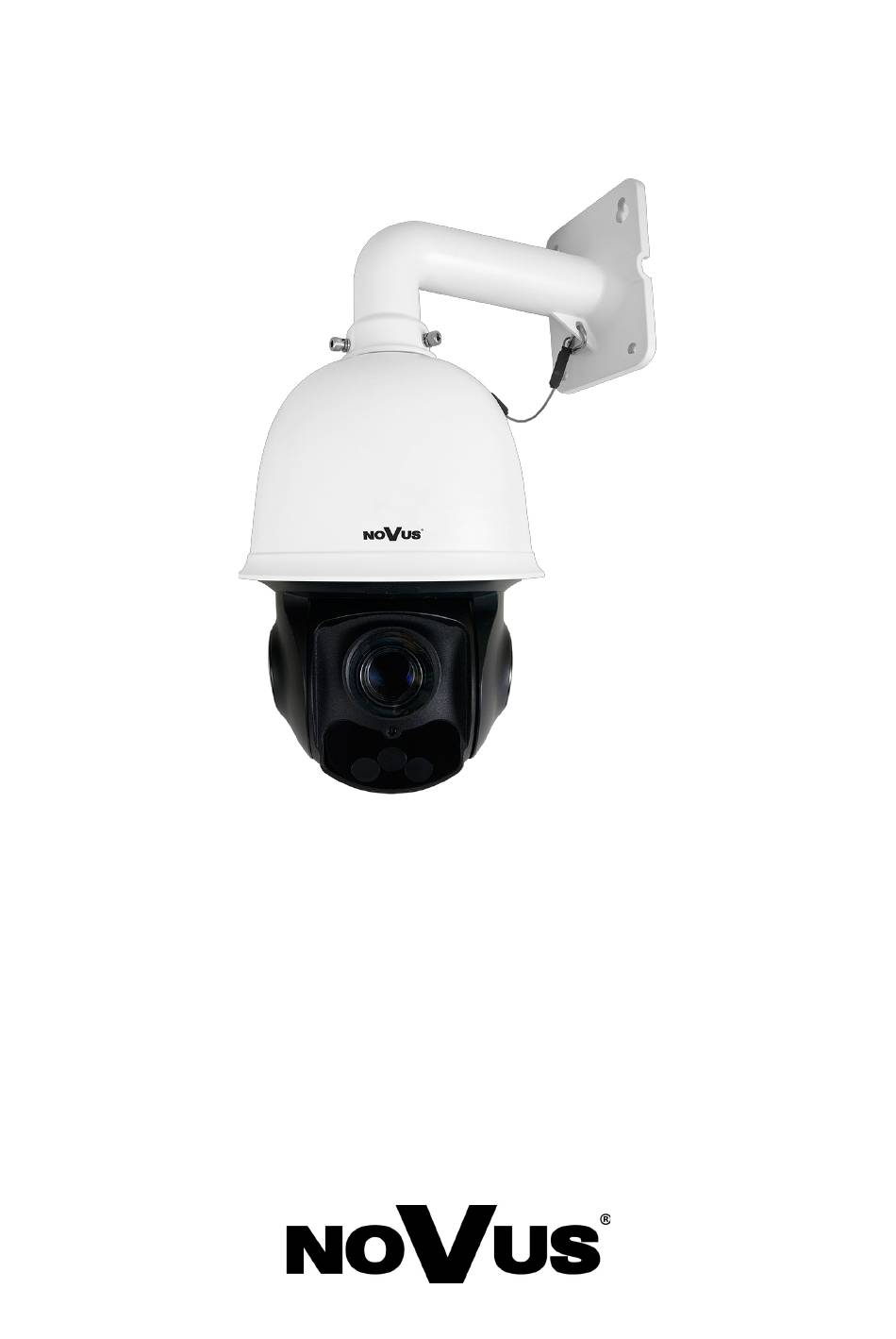

  • Page 1 Q u i c k s t a r t g u i d e NVIP-8SD-6550/32/F...
  • Page 2 NVIP-8SD-6550/32/F Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-8SD-6550/32/F Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-8SD-6550/32/F Quick start guide version 1.0 TABLE OF CONTENTS TABLE OF CONTENTS 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ....................8 1.4. Package contents ....................8 2. START-UP AND INITIAL CONFIGURATION ............9 2.1.

  • Page 5: Foreword Information

    Support for micro SD memory cards up to 256 GB • Possibility to broadly define the system's reaction to alarm events • NMS (Novus Management System) software - for video recording, live viewing, playback and remote configuration of IP video devices • Degree of protection IP66 •...

  • Page 6: Technical Specification

    NVIP-8SD-6550/32/F Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 8 MPX, matryca CMOS, 1/2.8”, SONY STARVIS Number of Effective Pixels 3864 (H) x 2192 (V) 0.01 lx/F1.2 - color mode, Min. Illumination 0.002 lx/F1.2 - B/W mode,...
  • Page 7 NVIP-8SD-6550/32/F Quick start guide version 1.0 FOREWORD INFORMATION Preset Commands 360 including 20 special (function) presets Tours 8 (up to 16 presets per tour) Patterns 4 (max. 360 commands or 180 s for each pattern) Tilt/Pan Range -5° ~ 90°/360° (continuous) Pan/Tilt Speed up to 120°/s (proportional to zoom)

  • Page 8: Camera Dimension

    NVIP-8SD-6550/32/F Quick start guide version 1.0 FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: • IP camera • Wall mount • Accessories bag • Quick start guide If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.

  • Page 9: Start-Up And Initial Configuration

    NVIP-8SD-6550/32/F Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.START-UP AND INITIAL CONFIGURATION Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. 2.1. Description of connectors 1.

  • Page 10: Connecting Ethernet Cable

    NVIP-8SD-6550/32/F Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.2. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1. Unscrew the nut (b) from the connector cover (a), put the sealing ring on the socket (c) 2.

  • Page 11: Wall Mounting Of The Camera

    NVIP-8SD-6550/32/F Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.4. Wall mounting of the camera A. Preparation of the installation site: 1. Place the mounting template (or the foot of the wall mount) on the surface on which the camera is to be mounted and use it as a template to mark the drilling points.

  • Page 12: Starting The Camera

    NVIP-8SD-6550/32/F Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.5. Starting the camera To start the camera, connect the Ethernet cable to the RJ45 network socket of the IP camera, and the other end to the network switch. The recommended method of starting and configuring the camera is to connect it to a PC or laptop in a dedicated network switch to which there are no other devices connected.

  • Page 13: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 14: Security Recommendations For Network Architecture And Configuration

    NVIP-8SD-6550/32/F Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.7. Security recommendations for network architecture and configuration Caution! Below are shown security recommendations for network architecture and configuration of CCTV systems that are connected to the Internet to reduce the risk of unauthorized interference with the system by a third party.

  • Page 15: Network Connection Utilizing Web Broswer

    NVIP-8SD-6550/32/F Quick start guide version 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 3840 x 2160 resolution and 30 fps.
  • Page 16 NVIP-8SD-6550/32/F Quick start guide version 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER Caution: When working on Windows 7/8/8.1/10, it is possible to block the ActiveX add-on by Windows Defender and User Account Control. In this case, you should allow the add-in to run.

  • Page 17: Web Interface - Working With The Camera

    NVIP-8SD-6550/32/F Quick start guide version 1.0 WEB INTERFACE - WORKING WITH THE CAMERA 4. WEB INTERFACE - WORKING WITH THE CAMERA 4.1. The remote preview interface 1. Selection of the stream to be displayed in the preview window and set the buffer size of the camera.
  • Page 18 NVIP-8SD-6550/32/F Quick start guide version 1.0 WEB INTERFACE - WORKING WITH THE CAMERA 4. Image adjusting buttons: From left to right: original size, original aspect ratio, automatic window fit, full screen. 5. Live view window. Double-clicking the left mouse button on the preview window turns the display of the image on and off in full screen.
  • Page 19 NVIP-8SD-6550/32/F Quick start guide version 1.0 WEB INTERFACE - WORKING WITH THE CAMERA Preset list options: All available presets are displayed in the preset list. Saved (occupied) presets are shown in bold. There are icons for each preset to manage: - saves the current position of the camera PTZ dome as a preset.

  • Page 20: Sd Card Installation

    NVIP-8SD-6550/32/F Quick start guide version 1.0 SD CARD INSTALLATION 5. SD CARD INSTALLATION The camera supports micro SD/SDHC cards up to 256 GB. In order to install the card: • Turn off the power of the camera • Remove the cover covering the back of the PTZ dome (picture A) •...

  • Page 21: Restoring Factory Defaults

    NVIP-8SD-6550/32/F Quick start guide version 1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS 6.1. Software factory reset Resetting the camera to factory settings restores the camera settings to the factory settings. If you check the selected "Keep" option, you can keep the network settings, security configuration or image configuration unchanged.

  • Page 22: Special Presets

    NVIP-8SD-6550/32/F Quick start guide version 1.0 SPECIAL PRESETS 7. SPECIAL PRESETS The camera has a group of special presets that are not used to memorize the position of the PTZ dome, but their task is to perform specific actions. The table below describes the functions of these presets:...

  • Page 23: Configuration Of Object Tracking Options

    NVIP-8SD-6550/32/F Quick start guide version 1.0 OBJECT TRACKING 8. CONFIGURATION OF OBJECT TRACKING OPTIONS One possible reaction of the camera to an intelligent image analysis event is object tracking. This allows for the observation of the object's route and identification of its features, as well as for distinguishing the type of object (four-wheeled vehicle, two-wheeler, person).
  • Page 24 NVIP-8SD-6550/32/F Quick start guide version 1.0 OBJECT TRACKING After configuring the tracking settings option, further settings are made in the image analysis function menu, in this example the intrusion detection menu. In the "Detection Config" tab, enable the function and configure the required options, but do not yet enable the "Trigger Track"...
  • Page 25 NVIP-8SD-6550/32/F Quick start guide version 1.0 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 26 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 26.08.2022 TF, MK v1.0...
