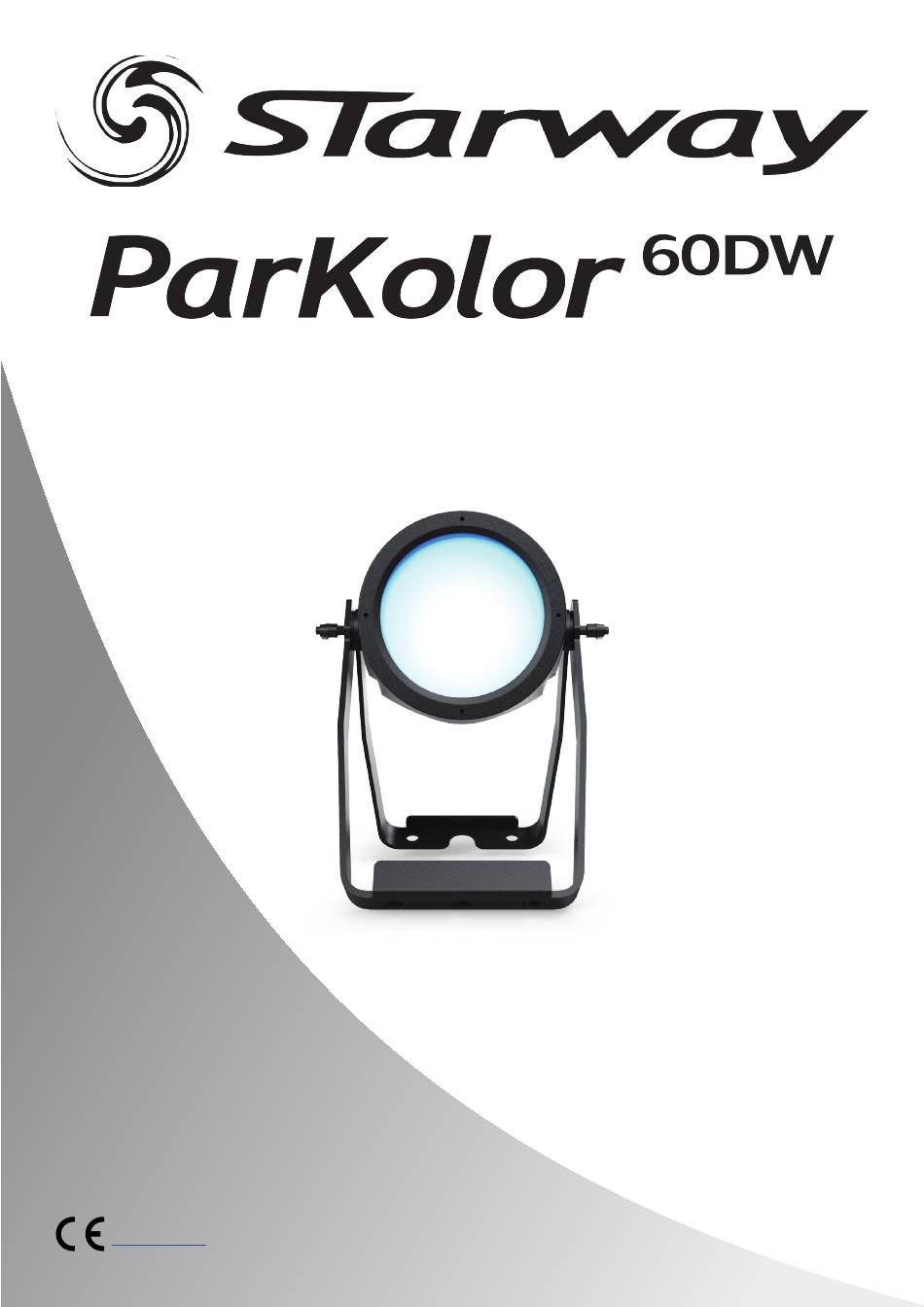

- Page 1 ’ anuel de l utilisateur www.starway.eu version 29072024 V1.01...
- Page 2 able des matières Spécifications Techniques ................3 Dimensions ..................... 3 Réglementation ..................4 Garantie applicable en France ..............4 Photométrie ..................... 5 Installation ....................8 Utilisation DMX 512 ................. 8 Architecture du menu ................9 Afficheur ....................10 Menu ....................10 Affectation des canaux ................
- Page 3 SPÉCIFICATIONS TECHNIQUES : • Soure LED 140W COB CW+WW • Zoom 10° - 58.5° • Éclairement : 1900 Lux à 5M/10° • Flux max : >2300 Lumens • 2700°K - 6500 °K • Refroidissement : Convection naturelle • Modes DMX : 1/2/3/4/5/6/9ch •...
- Page 4 Réglementation Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE Recyclage Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce produit via les filières de recyclage appropriées. Recyclez ce produit via une filière DEEE (déchets d’équipements électroniques). Ce produit doit être repris par votre revendeur ou doit être déposé...
- Page 5 Photométrie Distance 5 mètres , Zoom Minimum Température Couleur Blanc Chaud 2700° K 97.92 Blanc Froid 6500°K 94.8 Lux Max @ 5m : 1900 Lux @ 10° Lumen Max @ 5m : 2300 Lm MK305s esures éffectuées avec u pectruM Blanc Chaud Page 5...
- Page 6 LED Blanc Froid Page 6...
- Page 7 Angle Mini Angle Maxi Page 7...
- Page 8 Lorsque le projecteur est accroché, penser systématiquement et obligatoirement à le sécuriser par une élingues. Raccordement électrique : Sous 230 VAC, 12 ParKolor 60DW peuvent être connectés en série Sous 110 VAC, 6 ParKolor 60DW peuvent être connectés en série Utilisation DMX512 L’utilisation d’un amplificateur DMX est nécessaire si vous utilisez plus de 20 unités interconnectées ou une ligne de plus...
- Page 9 ARCHITECTURE DES MENUS Les valeurs indiquées en ROUGE sont les valeurs par défaut (rechargées après un DFSE) 001 - 512 ADDRESS CH_MODE 4CH - CCT 6CH - CCT Status LOST DMX Hold Blackout Display LCD.Set / OFF Key Lock / OFF / OFF Flash ON /...
- Page 10 AFFICHEUR Mode : Pour faire défiler le menu principal ou sortir du sous-menu actif. Enter : Pour entrer dans le menu ou confirmer la fonction ou la valeur active. Up : Pour défiler vers le haut dans le menu ou augmenter la valeur de la fonction active. Down : Pour défiler vers le bas dans le menu ou diminuer la valeur de la fonction active. Pour déverrouiller le ParKolor 60 DW : Appuyer sur le bouton MODE pendant 3/5 secondes Pour inverser l’afficheur du ParKolor 60 DW : Appuyer sur le bouton UP pendant que le projecteur est verrouillé...
- Page 11 [ADDR] pour afficher l’adresse DMX. • [Disp.CH] pour afficher les valeurs DMX. • [Slave] pour basculer le PARKOLOR 60DW en mode esclave. DIM CURVE Entrer dans ce sous-menu afin de définir la courbe du Dimmer. • [Linear] - L’augmentation de l’intensité lumineuse est linéaire à mesure que la valeur DMX augmente.
- Page 12 INFO [Time.Info] - Affichage du temps d’utilisation • [Current] : Affichage du temps d’utilisation (en heures) depuis la dernière mise sous tension • [TotalTime] : Affichage du temps d’utilisation (en heure). • [Last] : Affichage du temps d’utilisation (en heure) depuis la dernière remise à zéro. •...
- Page 13 AFFECTATION DES CANAUX DMX Mode Value Fonction 3CH CCT 5CH 4CH CCT 6CH CCT 000-255 Dimmer 0-100% 000-255 Dimmer Fine 0-100% 000-255 Strobe 0-100% 000-255 Zoom Serré à Large 000-255 CCT WW àCW Linéaire 2700K 3000K 3200K 3500K 4000K 4500K 5000K 5600K 6000K...
- Page 14 NOTES Page 14...
- Page 15 Dans le but d’améliorer les produits, des modifications techniques peuvent être effectuées sans informations préalable. C’est la raison pour laquelle les caractéristiques techniques et l’aspect physique des produits peuvent évoluer. Pour bénéficier des dernières mises à jour de nos produits veuillez-vous connecter sur : starway.eu.
- Page 16 STARWAY 22 Rue Edouard Buffard 77144 Montevrain France Tél. : +33 (0)820 230 007 Fax : +33 (0)1 46 15 47 16...
- Page 17 User Manual www.starway.eu version 29072024 V1.01...
- Page 18 able of content Technical Specifications ................19 Dimensions ................... 19 Regulation and Safety ................20 Photometry .................... 21 Installation ..................... 24 DMX 512 use ..................24 Menu Structure ..................25 Display ....................26 Menu ....................26 DMX map ....................29 Page 18...
- Page 19 TECHNICAL SPECIFICATIONS : • Source LED 140W COB CW+WW • Zoom 10° - 58.5° • Illuminance : 1900 Lux à 5M/10° • Max Flux : >2300 Lumens • 2700°K - 6500°K • Fanless • DMX Modes: 1/2/3/4/5/6/9ch • Protocols : DMX/RDM •...
- Page 20 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important about the installation, usage and maintenance of the unit. SAFETY eneral nstruction • The products referred to in this manual conform to the European Community Directives and are there-fore marked with CE:.
- Page 21 Photometry Distance 5 meters , Zoom Minimum Color Temperature Warm White 2700° K 97.92 Cold White 6500°K 94.77 Lux Max @ 5m : 1900 Lux @ 10° Lumen Max @ 5m : 2300 Lm MK305s easureMents Made with u pectruM Warm White Page 21...
- Page 22 Cold White Page 22...
- Page 23 Angle Mini Angle Maxi Page 23...
- Page 24 When the projector is hung, systematically and obligatorily remember to secure it with a safety chain. Electrical connection : Under 230 VAC, 12 ParKolor 60DW can be connected with the IN and Out connectors. Under 110 VAC, 6 ParKolor 60DW can be connected with the IN and Out connectors.
- Page 25 MENU STRUCTURE The values shown in are the default values (reloaded after a DFSE) 001 - 512 ADDRESS CH_MODE 4CH - CCT 6CH - CCT Status LOST DMX Hold Blackout Display LCD.Set / OFF Key Lock / OFF / OFF Flash ON / Invert...
- Page 26 Down: To scroll down in the menu or decrease the value of the active function. To unlock ParKolor 60 DW : Press MODE for 3/5 seconds To invert the PARKOLOR 60DW LCD Press UP while the projector is locked ADDRESS : •...
- Page 27 TEMP : • Choose temperature unit [CELSIUS] or [FAHRENHEIT]. FAST DIMMER Enter this sub-menu to bypass [DIM Mode] in case of rapid channel change from Dimmer to 0. • Choose [ON] or [OFF] to change dimmer behavior. DIM MODE Enter this sub-menu to set the speed of the Dimmer. •...
- Page 28 STROBE CH : Enter this sub-menu to select the behavior of the strobe channel: • [ON] - LEDs are ON when the strobe channel is at 0. • [OFF] - LEDs are OFF when the strobe channel is at 0. INFO [Time.Info] - Usage Time •...
- Page 29 DMX MAP Mode Value Function 3CH CCT 4CH CCT 6CH CCT 000-255 Dimmer 0-100% 000-255 Dimmer Fine 0-100% 000-255 Strobe 0-100% 000-255 Zoom narrow à wide 000-255 CCT WW à CW Linear 2700K 3000K 3200K 3500K 4000K 4500K 5000K 5600K 6000K 6500K 000-255...
- Page 30 NOTES Page 30...
- Page 31 In order to improve the products, technical modifications can be made without prior information. This is the reason why the technical characteristics and the physical appearance of the products can change. To benefit from the latest updates to our products, please log on to: starway.eu.
- Page 32 STARWAY 22 Rue Edouard Buffard 77144 Montevrain France Tél. : +33 (0)820 230 007 Fax : +33 (0)1 46 15 47 16...
