This manual must be left with the homeowner for

future reference.

WARNING

Improper installation, adjustment, alteration, service,

or maintenance can cause injury or property damage.

Refer to this manual. For assistance or additional

information, consult a licensed professional (or

equivalent), HVAC installer, service agency, or the

gas supplier.

WARNING

Do not store combustible materials, including gasoline

and other flammable vapors and liquids, near the unit,

vent pipe, or warm air ducts. Such actions could

cause property damage, personal injury, or death.

Contact GE Appliances at:

Homeowner: GEAppliances.com

HVAC Pro: GEAppliancesAirandWater.com

866.814.3633

Split System USAC and USHP matches:

AHRIDirectory.org

The installation of the unit, wiring, warm air ducts, venting, etc. must conform to the requirements of the National Fire Protection

Association; the National Fuel Gas Code, ANSI Z223.1 (latest edition) and the National Electrical Code, ANSI/NFPA No. 70 (latest

edition) in the United States; the Canadian Installation Codes CAN/CGA-B149.1 & .2 (latest edition) and the Canadian Electrical

Code Part 1, CSA 22.1 (latest edition) in Canada; and any state or provincial laws, local ordinances, or local gas utility requirements.

Local authorities having jurisdiction should be consulted before installation is made. Such applicable regulations or requirements

take precedence over the general instructions in this manual.

INSTALLATION AND MAINTENANCE

INSTRUCTIONS

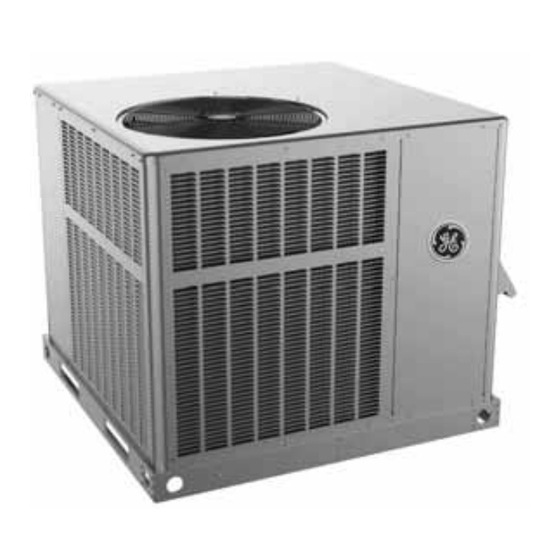

NP14(G/L)S SERIES UNITS

RESIDENTIAL PACKAGED UNITS

Gas/Electric

507295G04

01/2024

Unit Dimensions ..............................................................2

Roof Curb Dimensions ....................................................4

Adjustable Roof Curb Dimensions ...................................6

Installation .......................................................................9

Venting ........................................................................... 11

Duct System ..................................................................12

Filters .............................................................................12

Condensate Drain ..........................................................12

Gas Piping .....................................................................13

Electrical Wiring .............................................................14

Heating Start-Up ............................................................15

Operation .......................................................................17

Maintenance ..................................................................18

CAUTION

Issue 2402

Table of Contents

GE Appliances

A Haier Company

Appliance Park

Louisville, KY 40225

(P) 507295G04

507295G04 / 31-5000785 Rev. 2

Need help?

Do you have a question about the NP14 G S Series and is the answer not in the manual?

Questions and answers

Summary of Contents for GE NP14 G S Series

Page 1 (P) 507295G04 and other flammable vapors and liquids, near the unit, vent pipe, or warm air ducts. Such actions could cause property damage, personal injury, or death. Contact GE Appliances at: Homeowner: GEAppliances.com HVAC Pro: GEAppliancesAirandWater.com 866.814.3633 Split System USAC and USHP matches: AHRIDirectory.org...
Page 2 Unit Dimensions - Small Base Gas/Electric 47.66 2.48 1.98 2.33 2.33 16.77 14.02 RETURN SUPPLY 18.52 11.49 11.49 16.07 TOP VIEW 47.66 POWER ENTRY GAS ENTRY 6.94 3.25 4.56 20.31 21.06 23.19 SIDE VIEWS CONDENSATE DRAIN 3/4 NPT 5.75 3.55 40.89 21.63 4.12...
Page 3 Unit Dimensions - Large Base Gas/Electric 56.13 2.11 2.39 2.33 2.33 19.49 19.49 RETURN SUPPLY 18.52 11.49 11.49 TOP VIEW 16.07 47.66 POWER ENTRY GAS ENTRY 6.94 3.25 10.06 25.81 26.56 28.68 SIDE VIEWS CONDENSATE DRAIN 3/4 NPT 5.75 3.55 44.89 21.63 4.12...
Page 4 Roof Curb Dimensions - Small Base Gas/Electric 3/4 (19) RETURN Opening for Power Entry OPENING Through Unit Base 5-1/2 x 5-5/8 in. (140 x 31 mm) 16-7/8 44-3/8 (429) (1127) 11-1/2 2-1/8 (287) (54) Insulated Panels 5-3/4 13-7/8 (146) (352) SUPPLY 5-1/2 OPENING...
Page 5 Roof Curb Dimensions - Large Base Gas/Electric 3/4 (19) Opening for Power Entry Through Unit Base 5-1/2 x 5-5/8 in. 19-1/2 (140 x 31 mm) 44-3/8 (380) 11-1/2 2-1/8 (1127) (287) (54) RETURN Insulated OPENING Panels 19-1/2 (380) SUPPLY OPENING 11-1/2 (287) 8 (203)
Page 6 Adjustable Roof Curb Dimensions - Small Base Gas/Electric (Knock-Down Style) CLIPLOCK CORNER DETAIL Top Edge CURB PROFILE Wood Nailer Strip Bottom Flange 1-3/4 Typical Slot Typical Locking Tab NOTE: See Cliplock 1000 installation instructions for complete Opening for Power assembly and installation procedures and requirements. Line Entry thru base 16-7/8 44-3/8...
Page 7 Adjustable Roof Curb Dimensions - Large Base Gas/Electric (Knock-Down Style) CLIPLOCK CORNER DETAIL Top Edge Wood Nailer Strip CURB PROFILE Bottom Flange Typical Slot 1-3/4 Typical Locking Tab NOTE: See Cliplock 1000 installation instructions for complete assembly and installation procedures and requirements. Opening for Power Line Entry thru base 19-5/8...
Page 8 Adjustable Roof Curb Dimensions (Welded Style) Front Flange 8 (203) NOTE: Unit Base Rail Minimum Clips (4) Height 4 (102) Built-In Rain Sides and Diverter Back Flange (Not Shown) 6 (152) Built-In Drip Edge Unit Base Rail 3/4 (76) Unit Base Rail Clips (4) (152) 42-7/8...
Page 9 Installation 1. Unit is designed for outdoor installation only. Unit must be installed so all electrical components are protected These instructions must be saved for future reference. from water. These units are single package air conditioners with gas 2. Condenser coils must have an unlimited supply of air. heat designed for outdoor installation on a rooftop or a 3.
Page 10 • The return air duct must be provided and sealed to the Rigging Unit unit. Exercise care when moving the unit. Do not remove any • Return air temperature range between 55°F (13°C) and packaging until the unit is near the place of installation. 80°F (27°C) must be maintained.
Page 11 Venting NOTE: The vent outlet must be installed in a location as to prevent If an existing gas furnace is being removed from a building degradation and must be consistent with the common venting system when this packaged unit is National Fuel Gas Code, Z223.1 or CAN/CGA-B149.1 &...
Page 12 Duct System Unit Model Filter 1 Filter 2 The duct system should be designed and sized according 24, 30, 36 14 x 20 x 1 to the methods in the Air Conditioning Contractors of 20 x 20 x 1 America (ACCA) manual that is most appropriate to the 42, 48, 60 20 x 20 x 1 installation application.
Page 13 To prime trap, pour several quarts of water into drain, Gas Connection enough to fill drain trap and line. The gas supply line is routed through the gas entry location on the side of the unit (see Figure 3). A grommet is provided in the instruction bag and should be used to seal CAUTION gas supply line to gas entry of control compartment.
Page 14 sizing is available from most regulator manufacturers and LP/propane gas suppliers. CAUTION When connecting electrical power and control wiring Check all connections for leaks when piping is completed, using a soapy, non-chlorine based solution. Some soaps to the unit, waterproof type connectors must be used so that water or moisture cannot be drawn into the unit used for leak detection are corrosive to certain metals.
Page 15 Thermostat Manifold The room thermostat should be located on an inside Pressure Outlet wall where it will not be subject to drafts, sun exposure, or heat from electrical fixtures or appliances. Follow the manufacturer’s instructions enclosed with thermostat for general installation procedure. Color-coded insulated wires (#18 AWG) should be used to connect the thermostat to Manifold the unit.
Page 16 Check the furnace rate by observing the gas meter, making Burner and Burner Orifice Instructions sure all other gas appliances are turned off. The test hand To check or change burners or burner orifices: on the meter should be timed for at least one revolution, 1.
Page 17 Operation the measured performance value varies from table value allowance, check internal seals, service panels and duct Cooling System work for air leaks, as well as restrictions and blower The cooling system is factory-charged with HFC-R-410A. speed settings. If unit performance remains questionable, The compressor is hermetically sealed and base-mounted remove system charge, evacuate to 500 microns, and with rubber-insulated bolts.
Page 18 Safety Controls Maintenance The control circuit includes the following safety controls: Periodic inspection and maintenance normally consists of changing or cleaning the filters and cleaning the evaporator Limit Control coil. On occasion, other components of the furnace may This control is located behind the heat exchanger access also require cleaning.
Page 19 Heat Exchanger LED Status Flashing Rate Fault Description With proper combustion adjustment, the heat exchanger One flash per Normal operation: No Slow Flash of a gas-fired furnace will seldom need cleaning. Sooting second call for heat of a gas appliance is highly irregular and once cleaned, Two flashes per Normal operation: Fast Flash...
Page 20 Table 6. Blower Performance CFM @ Ext. Static Pressure in in. wc without Filter, Dry Coil Blower Model TAP 1 TAP 2 TAP 3 TAP 1 TAP 2 1040 1000 TAP 3 1140 1105 1075 1045 1015 1000 TAP 1 TAP 2 1245 1210...
Page 21 Figure 7. Wiring Diagram – Single Phase CT Page 21 31-5000785 Rev. 3 Issue 2402...
Page 22 NOTES Page 22 Issue 2402 31-5000785 Rev. 3...
