OSCG OSER-CS Quick Start Manual

SCG CABLE GLAND
OSCG Cable gland type OSER-CS 설치 매뉴얼
제품 특성(For all types of Braided / Screened Cables)
· IECEx DNV 22.0080X
· KCs 22-KA2BO-0000~0X(Certification scheduled)
· II2G Ex eb IIC Gb
· O.T -60℃~130℃
제품 설치 전 준비사항
☞ 계측기, 스패너 2개, 줄자, 마크펜, 쪽가위,
커터칼, cable cutter, 전기테이프
설치 순서

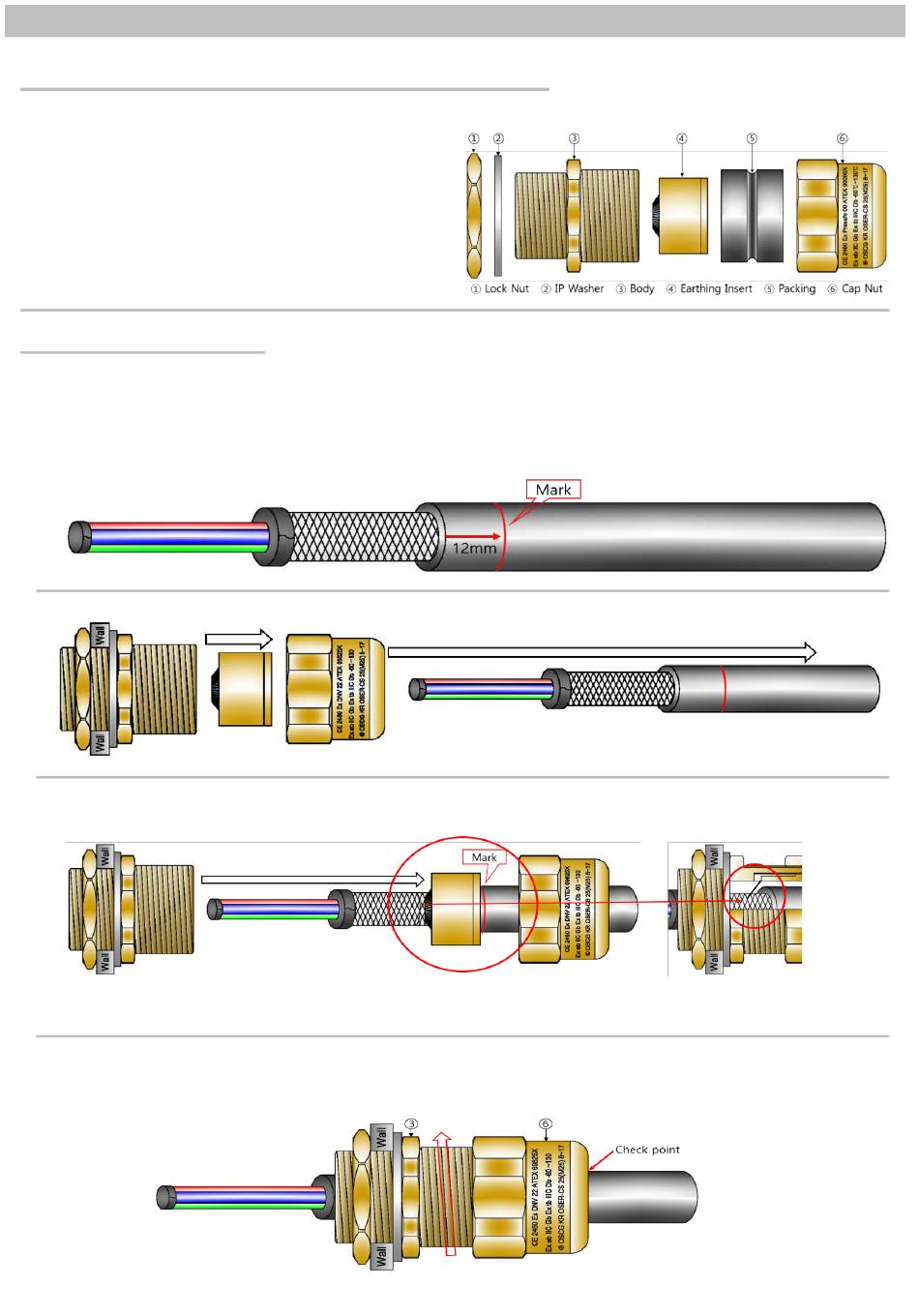

1. Cable 준비
a) Cable 배선부의 외피, 아머/스크린 및 내부 피복을 제거한다.(※ core에 손상이 가지 않도록 주의)
b) Core의 배선을 위해 요구되는 충분한 길이를 고려해야 된다.
c) 그림 1.1을 참조하여 cable gland가 설치될 위치의 cable 외피를 제거한다.
d) 그림 1.2를 참조하여 코어가 cable gland를 쉽게 통과할 수 있도록 코어의 끝단 및 아머의 절단부에 테이프를 감아 고정한다.
e) Earthing Insert(④)가 위치할 장소를 cable에 표시한다. (아래 그림 참조)
2. Cap Nut(⑥)와 Earthing Insert(④) 을 cable에 인입한다.
3. Earthing Insert(④)를 표시선에 위치시킨다.
a) Earthing Insert(④)를 Cable의 표시선까지 위치시킨다.(※ 표시선을 넘지 않도록 주의)
b) Earthing Insert(⑥)를 손가락으로 고정 후 Cable과 함께 Body(③) 내부로 인입한다.
4. Cap Nut(⑥) 체결
a) 스패너를 이용하여 Cap Nut(⑥)를 Body(③)에 체결한다. (Body(③) 고정 후 Cap Nut(⑥) 를 스패너로 체결)
b) Cap Nut(⑥)를 조인 후, 육안으로 아래 그림의 "Check Point" 를 확인하여 틈이 없는지 확인한다.
※ Body(③)와 cap nut(⑥)를 조일 때 권장 토크값은 8Nm 이다.
Web : www.oscg.net
OSCG CO., Ltd OSCG CABLE GLAND
· DNV 22 ATEX 69825X
· II2D Ex tb IIIC Db
· IP 66 / 68
OSCG CO., Ltd
E-mail : oscg@oscg.net
OSCG CABLE GLAND
※ 접지 및 IP 기능을 위해 인서트는 그림 3.1에 따라
배치되어야 한다.
Tel : +82 51 305 3909
OSCG CO., L
< 그림 3.1 >
