Johnson JSUNIN15Y Quick Installation Manual

Guía rápida de instalación
JSUNIN15Y, JSUNIN25Y

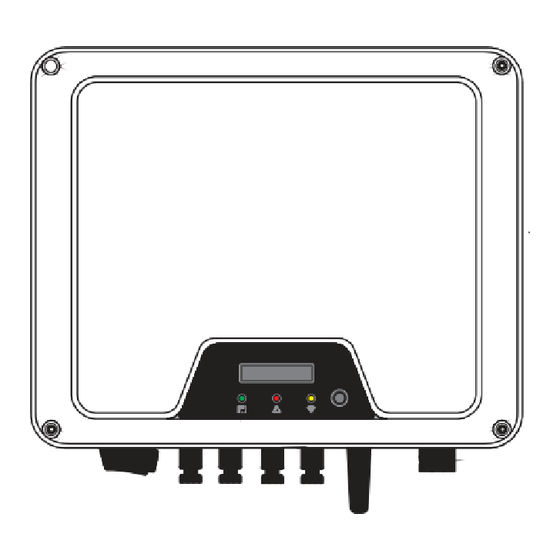

1.
Resumen del producto
1. Display
2. Interruptor CC
(opcional)
3. Terminales fotov.(s)
4. Conector COM1 Wi-Fi/GPRS/RS485
(opcional)
5. Conector COM2 para
contador/DRED
6. Terminal CA
7. Segundo terminal de
protección
Dimensiones: An×Al×Fo=425×351×200mm
2. Accesorios
Placa de Conectores
Accesorios
Inversor
CC MC4
montaje
de montaje
(sellados)
1 1 1 4
3.
Instalación
Requisitos de instalación
1. Instale el inversor donde no pueda tocarse por
descuido.
2. Instale el inversor en superficies sólidas y lisas.
3. El inversor no debe instalarse cerca de objetos
inflamables o explosivos.
EVITE
Luz solar Exposición a Acumulación
directa la lluvia de nieve
An
Al
1
2 3 4 5 6 7
Dispositivos Conector
Conector CA Wi-Fi/GPRS
RS485/Meter/
(opcional) DRED
1 1 1
!
Especificaciones del cable
Nº Item
1 Cable PE de
protección
2 Cable
salida CA
3
Cable de
entrada CC
4
Meter/
RS485/DRED
Fo
3.1 Instalación
1. Use la placa de montaje como plantilla para taladrar 3 orificios de 10mm de diámetro y 70mm de profundidad.
2. Fije la placa de montaje con los tornillos y los pernos de expansión incluidos en los accesorios de montaje.
3. Monte el inversor en la placa de montaje.
4. Compruebe ambos lados del disipador de calor y asegúrese de que el inversor está instalado de forma estable.
5. Use tornillos M5 (con un par de apriete de 2.5Nm) para unir las aletas del disipador de calor a la placa de montaje.
6. Es recomendable incorporar un dispositivo de bloqueo antirrobo al inversor.
Paso 1
320.0
Documentos
Paso 4
1
3.2
Instalación del cable PE
Hay un segundo terminal PE en la parte inferior del inversor.
Compruebe que el terminal PE está adecuadamente conectado a
tierra.
Nº Descripción
Carcasa
1
Terminal M6 con conductor protector
2
3
Tornillo de cabeza plana M6×16
Fíjelo firmemente a la carcasa (par de apriete: 3.5-5Nm).
AVISO
Es imprescindible conectar adecuadamente a tierra el segundo terminal PE y el terminal CA. Si no se conectan
ambos PE la garantía quedará invalidada.
Especificaciones del cable
Tipo
Especificaciones
Cable de cobre para
 Sección transversal del conductor: 16mm
exteriores
Cable para exteriores de  Sección transversal: 15Y: 6-16mm
cobre  Diámetro externo: 18-25mm
Cable FV estándar para
 Sección transversal del conductor:
exteriores, recomendado
2.5-6mm
2
modelo PV1-F
 Diámetro externo: 5-8mm
 Sección transversal del conductor:
Cable para exteriores de par
0.14-1.0mm
2
trenzado apantallado
 Diámetro externo: aprox 6mm
Paso 2
2
3
2
; 25Y: 10-16mm
2 2
Paso 3
Paso 5
1
