- Page 1 Инструкция по монтажу оптической линейки Installation Manual Optical Scale www.givimisure.it...
- Page 2 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ И PRELIMINARY REMARKS AND WARNINGS ПРЕДУПРЕЖДЕНИЯ Do not remove the alignment brackets which keep the reader Не снимайте скобы, которые удерживают считывающую head in the proper position (allowing it to slide along the scale) головку...
- Page 3 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D МОНТАЖ INSTALLATION Закрепите обе стороны линейки болтами DIN 912 M4x30 и Fix the two scale ends by screws series DIN 912 M4x30, making a first aligning adjustment. Lock the intermediate fixing holes отрегулируйте...
- Page 4 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D ОКОНЧАТЕЛЬНЫЕ РАБОТЫ И МЕРЫ PRECAUTIONS AND FINAL OPERATIONS ПРЕДОСТОРОЖНОСТИ Use a dial gauge to check the correct alignment. Используя круговой (циферблатный) индикатор, проверьте, правильно ли расположен корпус линейки. ВЫВЕРЕННОЕ ПОЛОЖЕНИЕ КОРПУСА 0,1 мм...
- Page 5 GIVI MISURE может поставить компрессорные блоки, соответствующие требуемому классу качества воздуха и позволяющие подсоединить до трех оптических линеек. GIVI MISURE can supply compressed air units that respect the required air quality classes, allowing the connection of up to three optical scales.

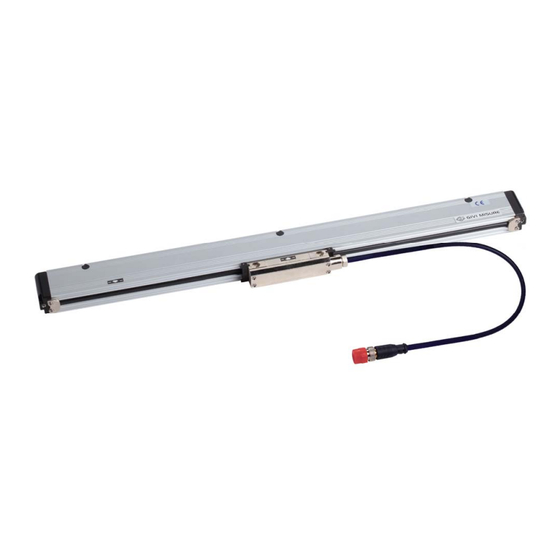

- Page 6 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ELECTRICAL CONNECTIONS Абсолютная оптическая линейка GVS 608 D поставляется со GVS 608 D absolute optical scale is supplied with a standard стандартным 0,5 - метровым кабелем, устойчивым к 0.5-m long cable, suitable for continuous movements, and male продолжительному движению, и штыревым разъемом M12 M12 8 pins connector.
- Page 7 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TECHNICAL CHARACTERISTICS Cod. GVS 608 Cod. GVS 608 glass scale Шкала стеклянная Measuring support Grating pitch Шаг растра 20 мкм 20 μm C 8 x 10 ...
- Page 8 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D ГАРАНТИЙНЫЕ УСЛОВИЯ WARRANTY TERMS На линейки GVS 608 дается заводская гарантия на GVS 608 scale is guaranteed against manufacturing faults for a period of twelve months from the date of purchase. Any repair производственный...
- Page 9 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D ЗАМЕТКИ NOTES Стр. 9/12 MT01_A56_B_GVS608D_GIVI_ENGITA rev. B...
- Page 10 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D Стр. 10/12 MT01_A56_B_GVS608D_GIVI_ENGITA rev. B...
- Page 11 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D Стр. 11/12 MT01_A56_B_GVS608D_GIVI_ENGITA rev. B...
- Page 12 МОНТАЖ ЛИНЕЙКИ GVS 608 D INSTALLATION OF SCALE GVS 608 D НАША ПРОДУКЦИЯ ПРОДАЕТСЯ И ОБСЛУЖИВАЕТСЯ В ЛЮБОЙ ПРОМЫШЛЕННО РАЗВИТОЙ СТРАНЕ OUR PRODUCTS ARE SOLD AND HAVE AFTER-SALE SERVICE IN ANY INDUSTRIALIZED COUNTRY ОПТИЧЕСКИЕ ЛИНЕЙКИ МАГНИТНЫЕ СИСТЕМЫ ПРЕОБРАЗОВАТЕЛИ УЦИ ПОЗИЦИОНЕРЫ...
