INSTRUCTIONS D'INSTALLATION
Séries C-FL-B-FLW (9L et 14L)
MONTAGE AVEC DISPOSITIF D'AJUSTEMENT
13 mm (1/2 po)
REMARQUE : Le luminaire peut être monté sur n'importe quel support
fi leté en métal NPSM 13 mm (1/2 po) (non fourni).
REMARQUE : Lors du montage du luminaire en position inversée
(dispositif d'ajustement de 13 mm [1/2 po] au-dessus du luminaire),
montez le luminaire sur une boîte de jonction étanche et recouvrez.
De plus, calfeutrez les ouvertures du conduit, autour du couvercle de la
boîte de jonction et l'extrémité du fil d'entrée du dispositif d'ajustement
de 13 mm (1/2 po) avec un matériau de calfeutrage de haute qualité,
comme du caoutchouc de silicone, pour s'assurer que l'eau n'entre pas
dans le luminaire à travers le dispositif d'ajustement de 13 mm (1/2 po).
1. 1. Faites passer le cordon d'alimentation de 18 AWG du
luminaire dans les sections supérieure et inférieure du dispositif
d'ajustement de 13 mm (1/2 po). Le cordon doit sortir de la base
fi letée du dispositif d'ajustement. Voir Figure 2.
2. Fixez le dispositif d'ajustement de 13 mm (1/2 po) aux (2) trous
fi letés sur le boîtier du luminaire à l'aide des boulons hexagonaux
et de la clé hexagonale fournis. Veillez à ce que le joint soit
correctement positionné entre le dispositif d'ajustement supérieur
et le boîtier. Serrez les boulons.
3. Acheminez le cordon d'alimentation du luminaire par le trou dans
le fi xation.
4. Vissez la fi xation à l'extrémité du dispositif d'ajustement sur le
luminaire et fi xez-la avec un contre-écrou. L'utilisation d'une pâte
d'étanchéité sur les fi letages assurera une étanchéité parfaite.
5. Voir la section Réglages de la température de couleur et de la
cellule photoélectrique pour régler la puissance, la température
de couleur proximale et pour activer ou désactiver la cellule
photoélectrique (si présente).
6. Eff ectuez les raccordements selon la section Raccordements
électriques.
7. Orientez le luminaire en desserrant la vis sur la rotule du dispositif
d'ajustement et en tournant le luminaire à l'angle d'inclinaison
désiré. Resserrez la vis.

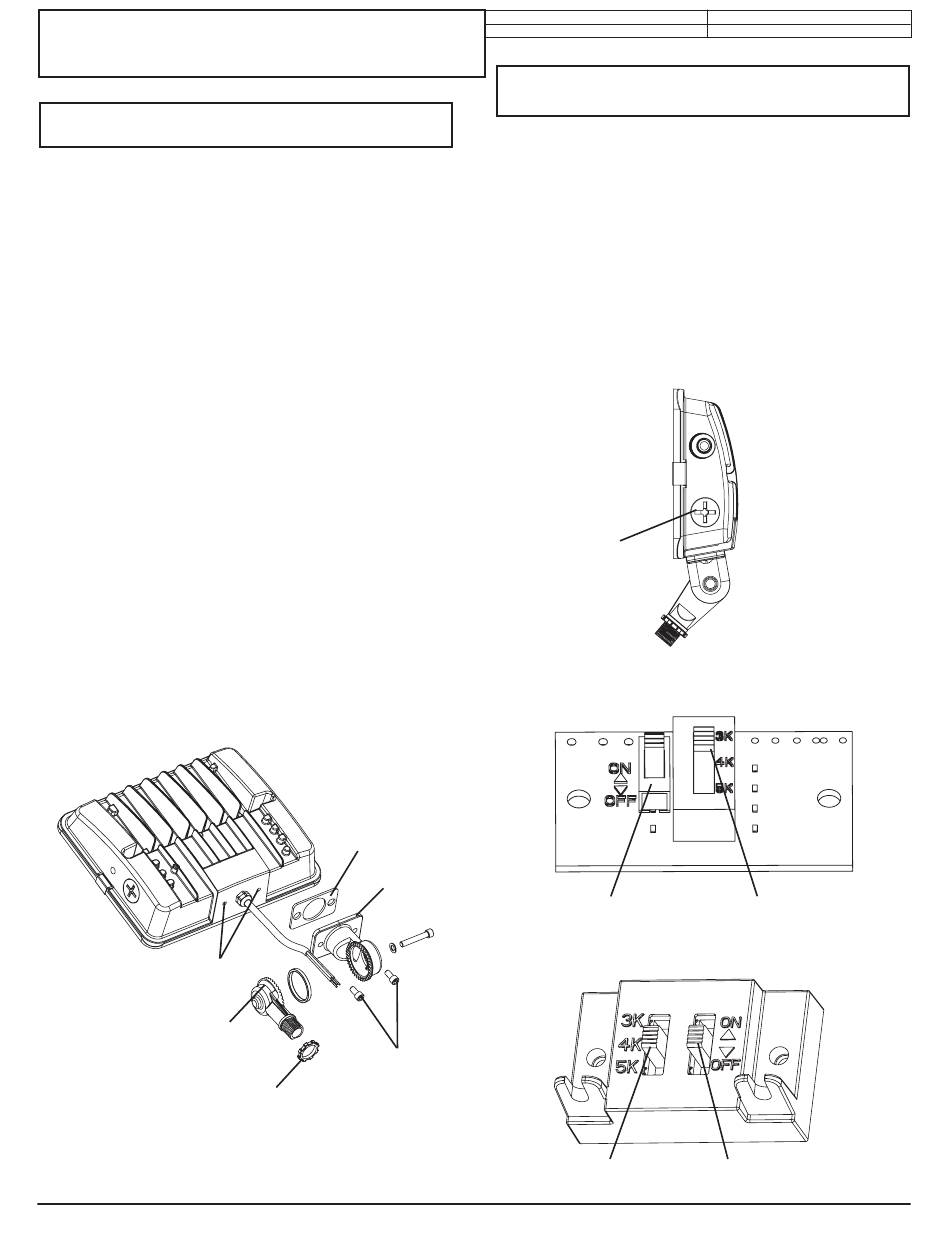

FIGURE 2
Trous fi letés
Dispositif d'ajustement
inférieur
Contre-écrou 13 mm (1/2 po)
Joint d'étanchéité
Dispositif
d'ajustement
supérieur
(2) Boulons
hexagonaux
http://lighting.cree.com/warranty
Document : LPN00872X0003A0_A
Créé par : TMT
RÉGLAGES DE LA TEMPÉRATURE DE COULEUR et
DE LA CELLULE PHOTOÉLECTRIQUE
1. Retirez le capuchon du sélecteur sur le côté du boîtier du luminaire
à l'aide d'un grand tournevis à lame droite. Voir Figure 3.
2. Localisez les sélecteurs sous le capuchon et sélectionnez la
température de couleur en faisant glisser les commutateurs DIP
sur les valeurs désirées. Voir Figures 4 et 5.
3. Placez l'interrupteur de cellule photoélectrique sur la position
« MARCHE » pour activer la cellule photoélectrique des luminaires.
Placez l'interrupteur de cellule photoélectrique sur la position
« ARRÊT » pour désactiver la cellule photoélectrique Voir
Figures 4 et 5.
4. Remettez le capuchon du sélecteur en place et resserrez-le à
l'aide d'un grand tournevis à lame droite.
FIGURE 3
Capuchon de
sélecteur
FIGURE 4 – Commutateur utilisé pour C-FL-B-FLW-9L-SCCT
Activation de la cellule
photoélectrique
FIGURE 5 – Commutateur utilisé pour C-FL-B-FLW-14L-SCCT
Température de couleur
