Summary of Contents for DS18 HYDRO MRX100

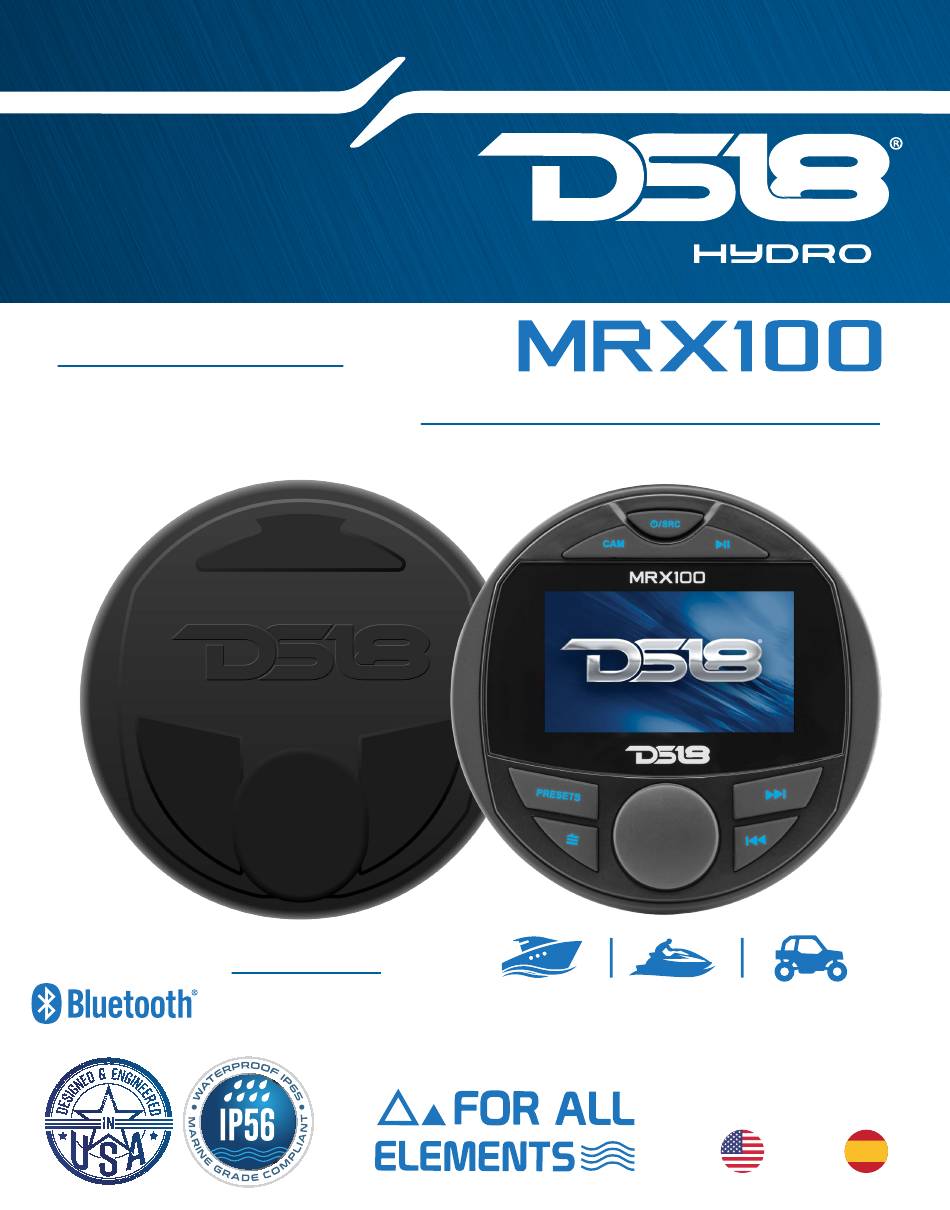

- Page 1 OWNER’S MANUAL MANUAL DEL USUARIO MARINE & POWERSPORT HEAD UNIT UNIDAD PRINCIPAL MARINA Y POWERSPORT FRONT COVER INCLUDED COBERTURA PERFECT FOR: BOATS • JET SKIS • ATVS • UTVS • SXS • GOLF CART FRONTAL INCLUIDA ENGLISH | ESPAÑOL...
- Page 2 CONTENT / CONTENIDO MARINE & POWERSPORT HEAD UNIT UNIDAD PRINCIPAL MARINA Y POWERSPORT SAFETY INSTRUCTIONS / INSTRUCCIONES DE SEGURIDAD ......2 FEATURES / CARACTERÍSTICAS................ 3 INSIDE OF THE BOX / DENTRO DE LA CAJA............. 4 INSTALLATION / MOUNTING / INSTALACIÓN / MONTAJE ......5-6 WIRING CONNECTION / CONEXIÓN DE CABLEADO........
- Page 3 SAFETY INSTRUCTION / INSTRUCCIÓN DE SEGURIDAD CAUTION PRECAUCIÓN This symbol with “CAUTION” alerts the user to the Este símbolo con “PRECAUCIÓN” alerta al usuario de la presencia de instrucciones importantes. No seguir estas presence of important instructions. Failure to heed instrucciones podría provocar lesiones o daños a la unidad.
- Page 4 FEATURES / CARATERÍSTICAS GENERAL: GENERAL: Sintonizador AM / FM / WB + RDS AM/FM/WB tuner + RDS 37 presintonías de radio (18 FM / 12 AM / 7 WB) 37 Radio Presets (18 FM / 12 AM / 7 WB) Clasificación IP56 y resistencia a los rayos UV y sal IP56 Rating &...
- Page 5 INSIDE OF THE BOX DENTRO DE LA CAJA 1. Main Unit 1. Unidad principal 2. Threaded Stud with Nuts X 2PCS 2. Perno roscado con tuercas X 2PCS 3. U Bracket 3. Soporte en U 4. Power/Speaker Harness 4. Arnés altavoz/ altavoz 5.
- Page 6 INSTALL METHOD 1 / METÓDO DE INSTALACIÓN 1 MOUNTING (USING U BRACKET) MONTAJE (UTILIZANDO SOPORTE EN U) Para montar la unidad, busque una superficie plana con To mount the unit, find a flat surface with adequate espacio suficiente para la unidad y todo el cableado clearance for the unit and all necessary wiring.
- Page 7 INSTALL METHOD 2 / METÓDO DE INSTALACIÓN 2 Trim Ring Anillo de Ajuste 1. Take Off the Trim Ring. Quite el anillo de ajuste 2. Place the unit into a 3" dashboard panel. Then secure it with the 2 Cutting size provided screws in to that panel.
- Page 8 WIRING CONNECTION / CONEXION DE CABLEADO Antenna /Black FM/AM Antenna Input Entrada de Antena para FM/AM Antena / Negro USB port Input USB / Black Puerto de entrada USB USB / Negro Video Input from camera (Yellow) Camera Video RCA (Black) Entrada de video desde cámara (Amarillo) RCA de video de Camara (Negro) Camera signal input (+)
- Page 9 KEYS FUNCTION / FUNCIONES DE BOTONES 1. CAM button 6. Seek down button Botón Busqueda Abajo Botón CAM 7. VOL/SEL button 2. Power/SRC button Botón encendido / SRC Botón de Volumén y Selección 3. Play/pause button 8. Menu button Botón Reproducir / Pausa Botón de Menú...
- Page 10 KEY FUNCTIONS KEYS ACTION RADIO BT MUSIC STANDBY PWR/SRC Short Source Source Source Source Power change change change change Long Power off Power off Power off Power off Short Camera Camera Camera Camera source source source source Long Night/Day Night/Day Night/Day Night/Day Short...
- Page 11 FUNCIONES DE BOTONES BOTÓN ACCIÓN RADIO MUSICA BT ESPERA PWR/SRC Corto Cambio de Cambio de Cambio de Cambio de Encendido Fuente Fuente Fuente Fuente Largo Apagado Apagado Apagado Apagado Corto Fuente de Fuente de Fuente de Fuente de Cámara Cámara Cámara Cámara Largo...
- Page 12 BASIC OPERATIONS / OPERACIONES BÁSICAS TURN ON/OFF THE UNIT ENCENDER / APAGAR LA UNIDAD Press T/SRC button to turn on the unit. When Presione el botón T/SRC para encender la unidad. Cuando la unidad está encendida. Manténgalo pulsado the unit is on. Press and hold it for 2 seconds to durante 2 segundos para apagar la unidad.
- Page 13 BASIC OPERATIONS / OPERACIONES BÁSICAS DAY/NIGHT MODE OPERATION FUNCIONAMIENTO EN MODO DÍA / NOCHE Mantenga presionado el botón CAM para Press and hold CAM button to change cambiar el modo DÍA / NOCHE. DAY/NIGHT mode. CAMBIAR A FUENTE DE CÁMARA SWITCH TO CAMERA SOURCE Para cambiar a la fuente CÁMARA, tiene tres To switch to the CAMERA source, you have three...
- Page 14 BASIC OPERATIONS / OPERACIONES BÁSICAS RECALL PRESET STATION: RECUPERAR ESTACIÓN PREAJUSTADA: Press PRESETS button into the presets, rotate Presione el botón PRESETS, en los VOL knob to select the desired preset, then preajustes, gire la perilla VOL para seleccionar el preset deseado, luego presione VOL. press VOL knob.
- Page 15 BASIC OPERATIONS / OPERACIONES BÁSICAS WB (WEATHER BAND) OPERATION FUNCIONAMIENTO WB (BANDA METEOROLÓGICA) Press SRC button then rotate VOL knob to Presione el botón SRC y luego gire la perilla VOL para seleccionar la fuente WB. select WB source. Seleccionar estación: Select station: resione el botón PRESETS para ingresar al modo Press PRESETS button to enter the preset...
- Page 16 "DS18-MRX100" en la lista de dispositivos Bluetooth devices. Select "DS18-MRX100" Bluetooth disponibles. Seleccione "DS18-MRX100" de la lista y, si se le solicita una from the list, and if prompted for a password, contraseña, ingrese "0000". Una vez que el enter "0000". Once the pairing process is proceso de emparejamiento sea exitoso, el ícono...
- Page 17 SPECIFICATION / ESPECIFICACIONES GENERAL: Operating Voltage / funcionamiento:...............10.5 – 16 Volts Tensión de Maximum Current Consumption / corriente: ......15 Ampere/ Consumo máximo de 15 Amperes Low Voltage Warning Alert / ........YES / (< 10.8V) Alerta de Advertencia de Bajo Voltaje: SÍ...
- Page 18 SPECIFICATION / ESPECIFICACIONES TUNER / SINTONIZADOR: Frequency Range FM / Rango de Frecuencia FM: .....USA: 87.5 to 107.9 MHz EUR: 87.5 to 108 MHz Frequency Range AM / Rango de Frecuencia AM:....USA: 530 to 1710 KHz EUR: 522 to 1620 KHz Weather Band (WB) / Banda meteorológica (WB):..........
- Page 19 MEASURMENTS / MEDIDAS 0.77” / 19.6mm 3.93” / 100mm 0.03” / 1mm 3.30” / 84mm 1.3" / 33mm We reserve the right to change products and specifications at any time without notice. Images may or may not included optional equipment. Nos reservamos el derecho de cambiar productos y especificaciones en cualquier momento sin previo aviso.
- Page 20 Seleccione una estación manualmente de emisoras de radio no funciona. WARRANTY GARANTÍA Please visit our website DS18.com for Visita nuestra página web DS18.com para obtener more information on our warranty policy. más información sobre nuestra garantía WARNING: ADVERTENCIA: Cancer and Reproductive Harm.
- Page 21 FCC ID: 2AYOQ-MRX100 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note:This equipment has been tested and found to comply with the limits for a class B digital device,pursuant to Part 15 of the FCC Rules.These equipment generates uses and can radiate radio frequency energy and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.However, there is no guarantee that interference will not occur in a particular installation.
