DeWalt DWE4203 Original Instructions Manual
  1. Manuals
  2. Brands
  3. DeWalt Manuals
  4. Grinder
  5. DWE4203
  6. Original instructions manual
DeWalt DWE4203 Original Instructions Manual

DeWalt DWE4203 Original Instructions Manual

Small angle grinders
Hide thumbs Also See for DWE4203:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 36

Quick Links

Download this manual
DWE4203
DWE4213
DWE4233
DWE4263

Advertisement

loading
Need help?

Need help?

Do you have a question about the DWE4203 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DeWalt DWE4203

Summary of Contents for DeWalt DWE4203

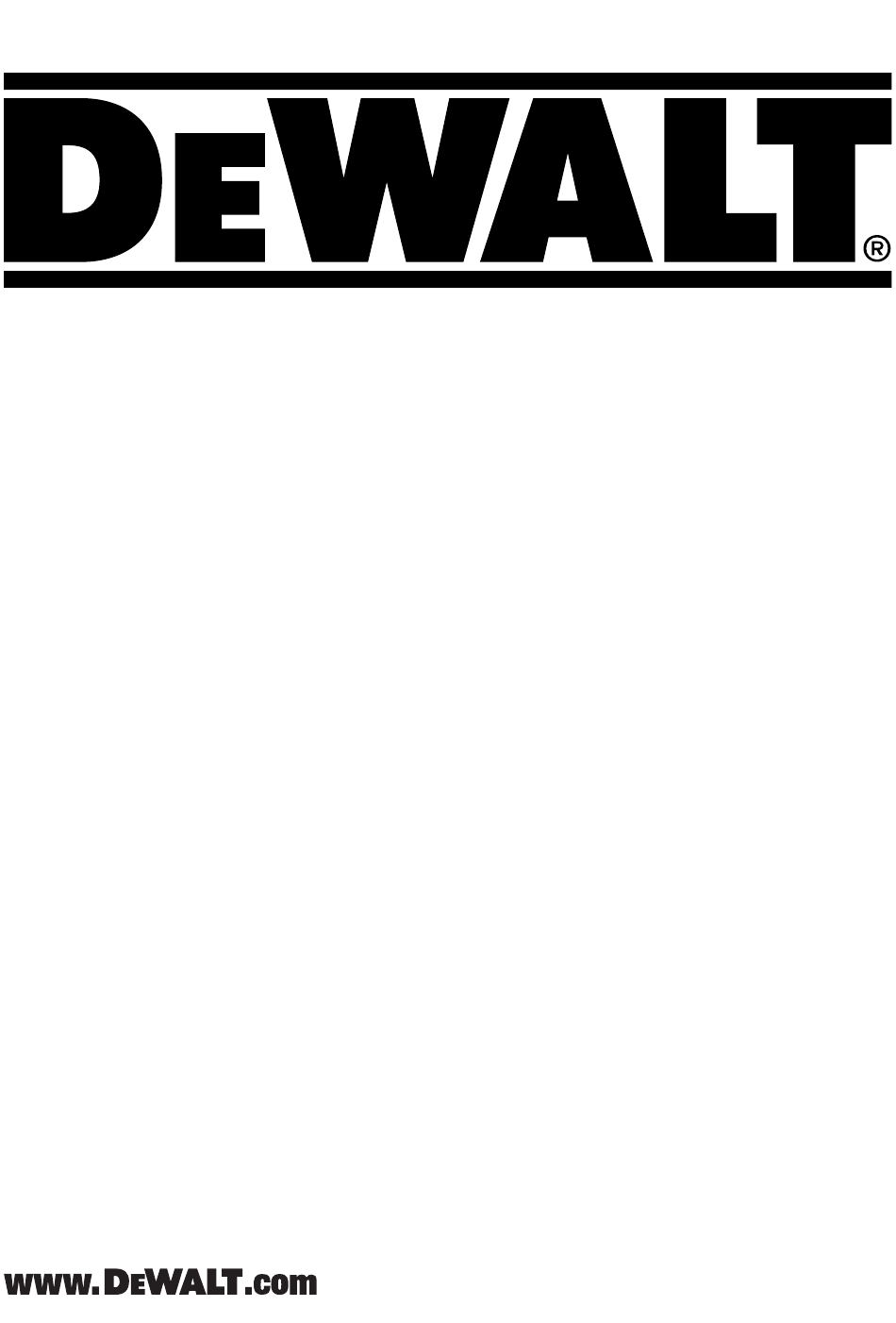

  • Page 1 DWE4203 DWE4213 DWE4233 DWE4263...
