EX-45032IS
3. Aufbau und Anschlüsse

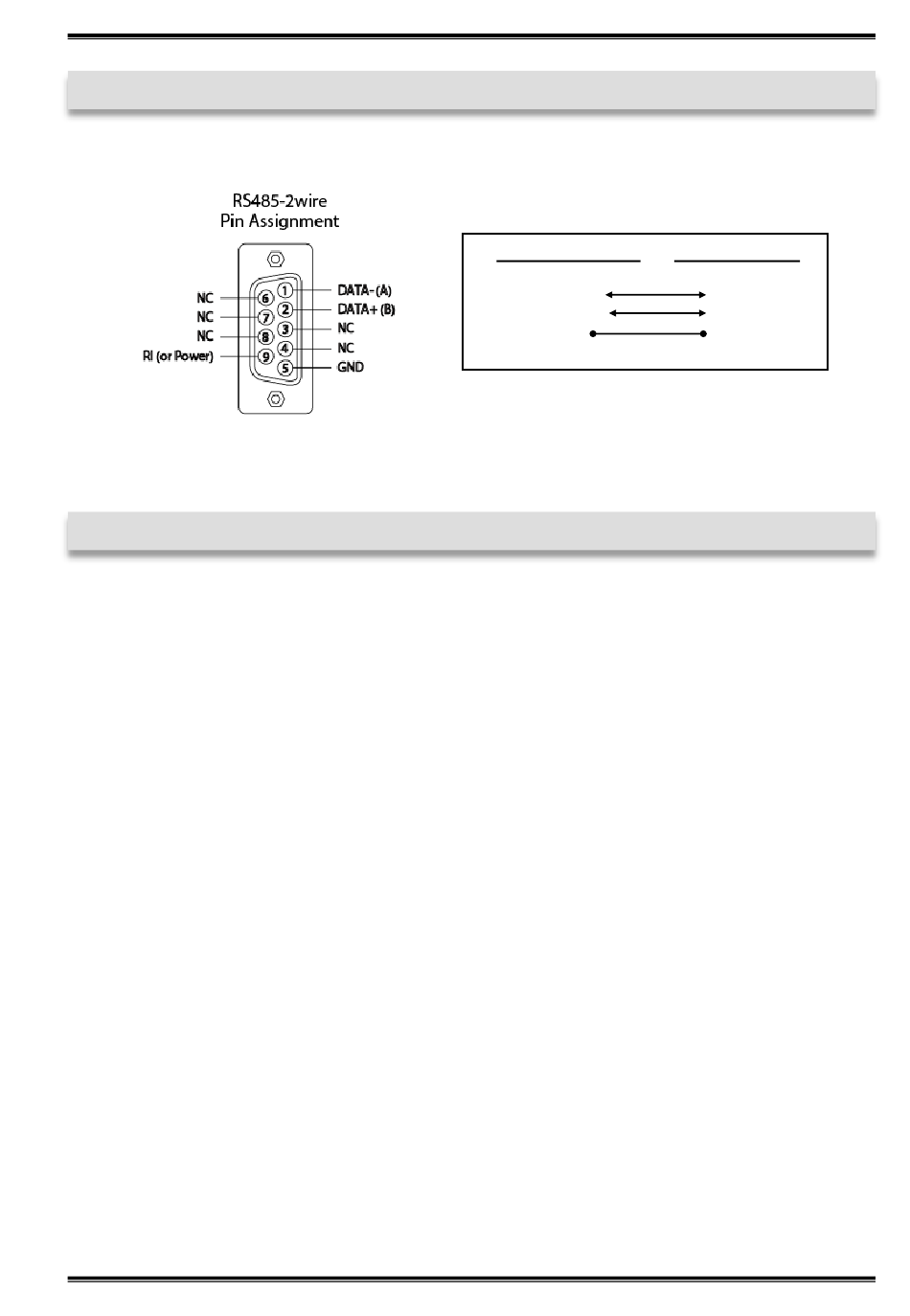

3.2 Anschlüsse
4. Switch Einstellungen
Es gibt zwei 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-45032IS. Für jeden Port gibt
es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode (RS-232, RS-422, RS-
485 2-Draht oder RS-485 4-Draht) und die Terminierung der Signale RX+, RX-, TX+ und TX-
zuständig (siehe Bild auf Seite 6). Die Einstellungen sind für jeden seriellen Port individuell
einstellbar. Der DIP-Switch S1 ist für den Anschluss 1 zuständig und der zweite DIP-Switch S2 ist
für den Anschluss 2 zuständig. Aus den nachfolgenden Abbildungen auf Seite 6, 7 und 8 können
Sie die Einstellung des Mode Switch und der Terminator Switches entnehmen. Zusätzlich sind auf
der Rückseite der Platine die Einstellmöglichkeiten des Mode und Terminator Switche aufgedruckt.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
DB9 (EX-45032IS)
1 DATA-
2 DATA+
3 GND
5
Deutsch
DB9 (Endgerät)
1 DATA-
2 DATA+
3 GND
