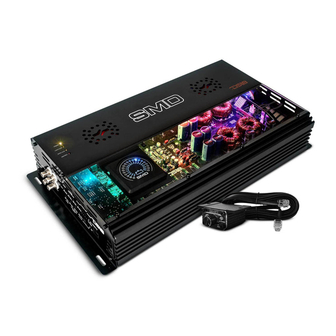

OWNER'S MANUAL / MANUAL DEL USUARIO
SMD-200.4AB /SMD-300.4AB
SMD-2000.1D / SMD-3000.1D
SMD-500.4AB / SMD-2800.5
SMD-5000.1D / SMD-8500.1D
SMD MONOBLOCK & MULTI-CHANNEL
AMPLIFIERS WITH VM-1 VOLTMETER AND
DIGITAL LED LIGHTS
AMPLIFICADORES MONOBLOCK Y
MULTICANALES SMD CON
VOLTIMETRO VM-1 Y LUCES LED DIGITALES
FOR MORE INFORMATION PLEASE VISIT
ENGLISH
ESPAÑOL
DS18.COM
V1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DS18 SMD-200.4AB
Summary of Contents for DS18 SMD-200.4AB
- Page 1 OWNER’S MANUAL / MANUAL DEL USUARIO SMD-200.4AB /SMD-300.4AB SMD-2000.1D / SMD-3000.1D SMD-500.4AB / SMD-2800.5 SMD-5000.1D / SMD-8500.1D SMD MONOBLOCK & MULTI-CHANNEL AMPLIFIERS WITH VM-1 VOLTMETER AND DIGITAL LED LIGHTS AMPLIFICADORES MONOBLOCK Y MULTICANALES SMD CON VOLTIMETRO VM-1 Y LUCES LED DIGITALES...
- Page 2 When we first started working on the SMD MULTI-CHANNELS AMPLIFIERS MULTICANALES SMD CON amplificadores SMD con DS18, lo primero que dejé amplifiers with DS18, the first thing I made clear claro fue que quería que los amplificadores fueran WITH VM-1 VOLTMETER AND VOLTIMETRO VM-1 Y LUCES LED was that I wanted the amplifiers to stand out diferentes del resto.
- Page 3 CONTROLS AND ADJUSTMENTS / CONTROLES Y AJUSTES CONTROLS AND ADJUSTMENTS / CONTROLES Y AJUSTES SMD-200.4AB / SMD-300.4AB / SMD-500.4AB SMD-2800.5 INPUT INPUT Bass 1/2CH 1/2CH LP-FULL-HP GAIN X-over GAIN MODE Bass Boost Boost MODE GAIN Bass Boost X-over PHASE SUB-L...
- Page 4 CONTROLS AND ADJUSTMENTS / CONTROLES Y AJUSTES 6. PHASE - The Phase setting synchronizes the phase of - La configuración de fase sincroniza la fase de la SMD-2000.1D / SMD-3000.1D /SMD-5000.1D / SMD-8500.1D 6. FASE your Subwoofer output with that of the other speakers in salida de tu subwoofer con la de los otros altavoces en el the car.
-
Page 5: Setting The Gains
CONTROLS AND ADJUSTMENTS / CONTROLES Y AJUSTES ESTABLECIENDO SETTING THE GAINS LAS GANANCIAS How to properly set gains on an SMD amplifier. TIPS: If you set your gains with an oscilloscope, it’s all CONSEJOS: Si establece sus ganancias con un Cómo configurar correctamente las ganancias en un good until some factor in your system changes. -
Page 6: Mounting Your Amplifier
ESTABLECIENDO SETTING THE GAINS MOUNTING YOUR AMPLIFIER MONTAJE DE SU AMPLIFICADOR LAS GANANCIAS Choosing the best mounting location for your Elegir la mejor ubicación de montaje para su Herramientas adecuadas para Proper tools for the job amplificador es crucial. El amplificador no debe amplifier is crucial. -
Page 7: Power Connections
POWER CONNECTION / CONEXIÓN ELÉCTRICA. POWER CONNECTIONS CONEXIONES DE POTENCIA SMD-2000.1D / SMD-3000.1D It is important to have good quality power and Es importante tener conexiones eléctricas y de tierra de buena calidad. Recuerde, para completar ground connections. Remember, to complete an un circuito eléctrico, la conexión a tierra es tan electrical circuit, the ground connection is just as importante como la conexión de energía positiva. - Page 8 POWER CONNECTION / CONEXIÓN ELÉCTRICA. POWER CONNECTION / CONEXIÓN ELÉCTRICA. SMD-5000.1D / SMD-8500.1D SMD-200.4AB / SMD-300.4AB / SMD-500.4AB / SMD-2800.5 Bridge +12V SPEAKER MIN : 2 OHM per ch +12V +12V Bridge CHASSIS GROUND SPEAKER OUTPUT TIERRA DEL CHASIS MIN : 1 OHM...
-
Page 9: Stereo Mode
SPEAKER OUT CONNECTIONS / CONEXIONES DE SALIDA DE ALTAVOZ SPEAKER OUT CONNECTIONS / CONEXIONES DE SALIDA DE ALTAVOZ SMD-2000.1D / SMD-3000.1D SMD-200.4AB / SMD-300.4AB / SMD-500.4AB 4 Channels speaker connection / Dual speaker wire connection / Conexión con doble cable de altavoz Conexión de altavoz de 4 canales... -
Page 10: Bridge Mode
SPEAKER OUT CONNECTIONS / CONEXIONES DE SALIDA DE ALTAVOZ LINK MODE CONNECTIONS / CONEXIÓN EN MODO ENLAZADO SMD-2800.5 SMD-2000.1D / SMD-3000.1D /SMD-5000.1D / SMD-8500.1D 5 Channels speaker connection / Conexión de altavoz de 5 canales INPUT CONNECTION CONEXIÓN DE ENTRADA STEP 1. - Page 11 SPECIFICATIONS / ESPECIFICACIONES SMD-2000.1D SMD-3000.1D MODEL / MODELO POWER / PODER RMS Power @ 4 Ohm (14.4v) / Poder continuo @ 4 Ohm (14.4v) 800W 1300W RMS Power @ 2 Ohm (14.4v) / Poder continuo @ 2 Ohm (14.4v) 2200W 1400W RMS Power @ 1 Ohm (14.4v)/ Poder continuo @ 1 Ohm (14.4v) 2000W...
- Page 12 SPECIFICATIONS / ESPECIFICACIONES SMD-5000.1D SMD-8500.1D MODEL / MODELO POWER / PODER RMS Power @ 4 Ohm (14.4v) / Poder continuo @ 4 Ohm (14.4v) 2000W 3300W RMS Power @ 2 Ohm (14.4v) / Poder continuo @ 2 Ohm (14.4v) 3500W 5700W RMS Power @ 1 Ohm (14.4v)/ Poder continuo @ 1 Ohm (14.4v) 5000W...
- Page 13 SPECIFICATIONS / ESPECIFICACIONES SMD-200.4AB SMD-300.4AB MODEL / MODELO POWER / PODER RMS Power @ 4 Ohm / Poder continuo @ 4 Ohm 150W x 4 200W x 4 RMS Power @ 2 Ohm / Poder continuo @ 2 Ohm 200W x 4...
- Page 14 SPECIFICATIONS / ESPECIFICACIONES SMD-500.4AB SMD-2800.5 MODEL / MODELO POWER / PODER RMS Power @ 4 Ohm / Poder continuo @ 4 Ohm 300W x 4 180W x 4 + 700W (SUB) RMS Power @ 2 Ohm / Poder continuo @ 2 Ohm 500W x 4 250W x 4 + 1100W (SUB) RMS Power @ 1 ohm / Poder continuo @ 1 Ohm...
-
Page 15: Troubleshoot
TROUBLESHOOTING / SOLUCIÓN DE PROBLEMAS PROBLEM / CHECK / TROUBLESHOOT / PROBLEM / CHECK / TROUBLESHOOT / PROBLEMAS REVISAR SOLUCIÓN PROBLEMAS REVISAR SOLUCIÓN No power to power wire Repair power wire or connections. Check all fuses to amplifier. Revise todos los fusibles del amplificador. No hay energía en el cable Repare el cable de alimentación o las de alimentación... -
Page 16: Dimensions / Dimensiones
MIN : 1 OHM 9.15" / 232mm WARRANTY GARANTÍA Please visit our website DS18.com for more information Visite nuestra página web DS18.com para obtener más on our warranty policy. información sobre nuestra garantía. We reserve the right to change products and specifications Nos reservamos el derecho de cambiar productos y SMD-2000.1D: 11.1"...
