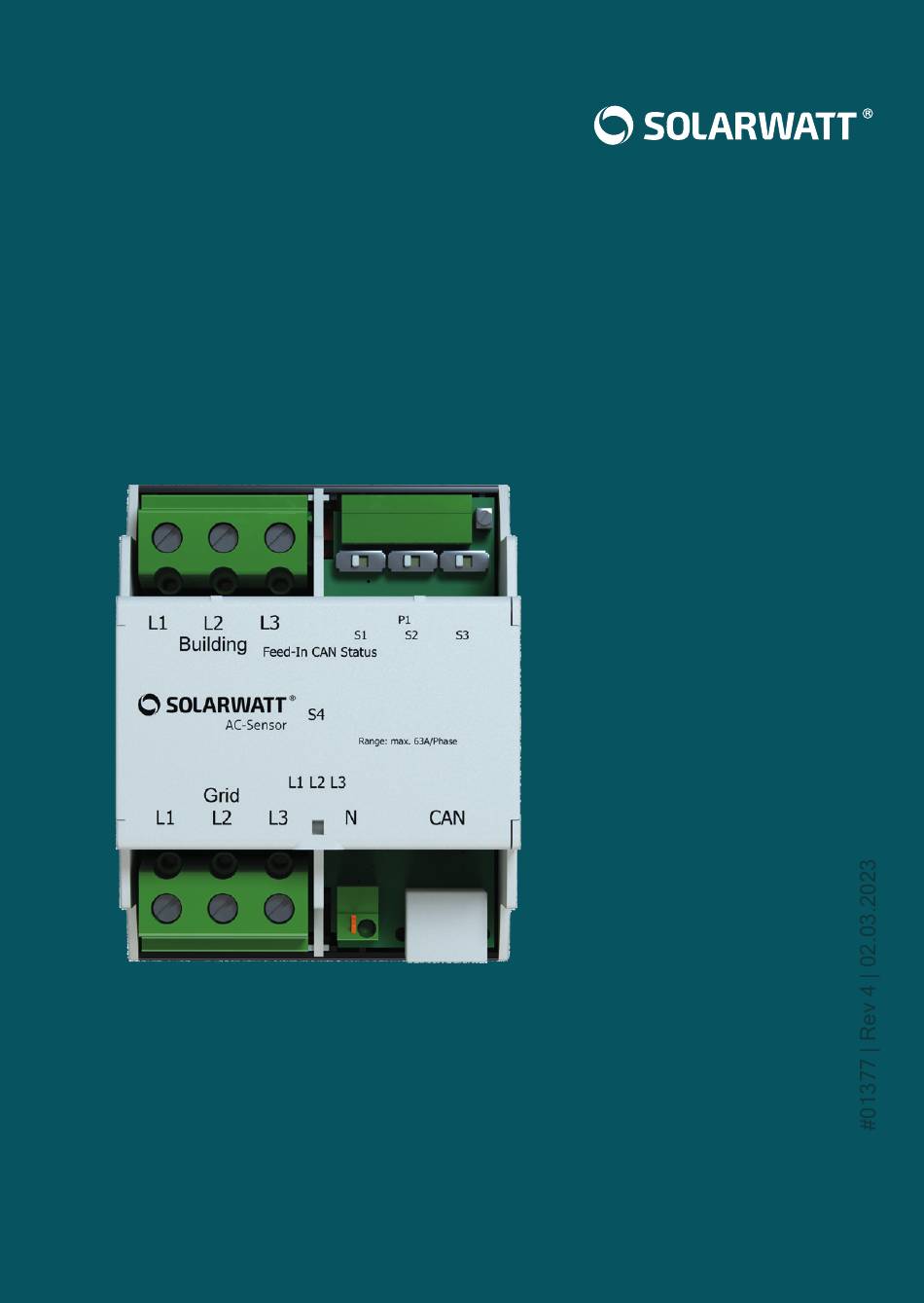

AC-Sensor Flex
DE Installationsanleitung
EN Installation Instructions
1
Änderungen vorbehalten | © 2021 Solarwatt GmbH

Advertisement

loading
Need help?

Need help?

Do you have a question about the AC-Sensor Flex and is the answer not in the manual?

Questions and answers

Related Manuals for solarwatt AC-Sensor Flex

Summary of Contents for solarwatt AC-Sensor Flex

  • Page 1 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 2 Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 3: Bestimmungsgemässe Verwendung

    Kenntnis und Beachtung dieses Dokuments mit allen Sicher- heitshinweisen. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Leistungsmessgerät AC-Sensor Flex (im folgenden ACS ge- nannt) ist ein Gerät, das elektrische Messwerte an einem 1- oder 3-phasigen Wechselspannungsanschluss ermittelt und diese über CAN-Bus zur Verfügung stellt. Das Gerät ist ausschließlich für die private Nutzung mit einem Solarwatt Stromspeicher und dem SOLARWATT Manager bestimmt.
  • Page 4 Durch Anlegen von Netzspannung an die CAN- Bus-Klemmen kann das Gerät beschädigt oder zerstört werden. Durch Betrieb außerhalb der spezifizierten technischen Daten kann das Gerät beschädigt oder zerstört werden (siehe Abschnitt „Technische Daten“ am Ende dieser Anleitung). Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 5 Anschluss externe Messwandler 6 DIP-Schalter S4 Einstellung Verhältnis der Stromwandler 2 DIP-Schalter S1, S2, S3 7 Reset-Schalter für Neustart Aktivierung Wandlermessung 3 CAN-Anschluss Battery flex AC-1 (RJ45) 4 Anschluss Netzseite 5 Anschluss Hausseite Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 6 ANZEIGEELEMENTE L1, L2, L3 an Außenleitern liegt Spannung an Feed-In PV-Enspeisung > 100 W CAN-Kommunikation besteht Blinken 1x/s: Betrieb Status Blinken 5x/s: Fehler/Update/Neustart Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 7: Anschluss Und Inbetriebnahme

    In der Unterverteilung des Haushalts liegen lebensgefährliche Spannungen an. Anschluss- stelle spannungsfrei schalten und gegen Wieder- einschalten sichern. Sicherstellen, dass die Leiter, die an den ACS angeschlossen oder von diesem abgeklemmt werden sollen, spannungsfrei sind. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 8 Für die Verwendung eines Netzwerk-Verlegeka- bels, sind die konfektionierbaren RJ-45 Stecker über den Solarwatt Webshop erhältlich (DELOCK 86287 RJ45 Stecker). Achten Sie auf die Pin Belegeung der entsprechen- den Geräte (siehe Tabelle nachfolgende Seite). Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 9 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 10 • ACS entsprechend der folgenden Pläne anschließen • Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter S4 unter dem Gehäusedeckel prüfen. S2 S3 • Gehäusedeckel mit einem der beigelegten Kabelbinder ver- schließen/sichern Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 11 ACS (1-phasig, 3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 12 1-phasiger Wechselrichter, ACS, Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 13 HINWEIS Bei 1-phasigem Wechselrichter: installieren Sie Battery flex AC-1 nur an der Phase, an der auch der Wechselrichter eingebunden ist. Berücksich- tigen Sie dabei die Anforderungen der Phasen- schieflast. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 14 3-phasiger Wechselrichter, ACS, Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 15 ACS auf Hutschiene montieren. Dazu Gerät an der Oberkante der Hutschiene einhaken und unten andrücken, bis es einrastet. • ACS entsprechend der folgenden Pläne anschließen • Absicherung der Leitungen für die Spannungsversorgung ent- sprechend des verwendeten Leiterquerschnittes wählen. nur ACS (1-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 16 ACS (3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 17 3-phasiger Wechselrichter, ACS, Battery flex AC-1, Wandlermessung Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 18 Abdeckung des ACS, siehe Abbildung zum Aufbau AC-Sensor) einstellen • Details zu den Einstellungen siehe Tabelle • Gehäusedeckel mit einem der beigelegten Kabelbindern ver- schließen/sichern Direktmessung bis max. 63 A/Phase Wandlermessung aktiv nicht zulässige Schalterstellung Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 19 Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestausgangsleistung von 0,2 VA haben. Beachten Sie die Stromflußrichtung der Strom- wandler und folgen Sie den Hinweisen in der Montageanleitung des Herstellers. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 20 4000 A / 1 A Wandler EIN AUS AUS EIN AUS AUS AUS EIN 400A / 1 A Wandler 4500 A / 1 A Wandler EIN AUS AUS AUS AUS AUS AUS AUS Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 21: Störungen

    STÖRUNGEN Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 22 ENTSORGUNG Der ACS muss nach den vor Ort gültigen Entsor- gungsvorschriften für Elektronikschrott entsorgt werden. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 23 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions...

  • Page 25: Intended Use

    Any other use could result in property damage and personal injury. Modifications and instal- lation of additional components are prohibited for safety reasons. Subject to changen | © 2021 Solarwatt GmbH...
  • Page 26 Connection of mains voltage to the CAN bus terminals can damage or destroy the device. Operation outside of the specified technical data can damage or destroy the device (see „Technical data“ at the end of this guide). Subject to change | © 2021 Solarwatt GmbH...
  • Page 27 6 DIP-switch S4 external CT-clampsr Current ratio settings 2 DIP-switches S1, S2, S3 for 7 Reset switch activation of CT-clamp measurement 3 CAN connection Battery flex (RJ45) 4 Grid-side connections 5 House-side connections Subject to changen | © 2021 Solarwatt GmbH...

  • Page 28: Display Elements

    DISPLAY ELEMENTS voltage is applied to the phase L1, L2, L3 conductors Feed-In PV feed-in > 100 W CAN communication operating flashing 1x/s = operational Status flashing 5x/s = error/update/restart Subject to change | © 2021 Solarwatt GmbH...

  • Page 29: Connection And Commissioning

    Extremely dangerous voltage runs through the household junction box. Disconnect the con- nection point and secure against re-connection. Ensure that the conductors that are connected to the ACS or should be disconnected from it are de-energized. Subject to changen | © 2021 Solarwatt GmbH...
  • Page 30 NOTE If you use a network installation cable instead of a patch cable, the corresponding attachable RJ45 plugs are available from the Solarwatt web shop (DELOCK 86287 RJ45 plugs). Observe the pin assignment of the corresponding devices (see table on the following page).
  • Page 31 Subject to changen | © 2021 Solarwatt GmbH...

  • Page 32: Direct Measurement

    Check the setting on the DIP switches S1, S2, S3 and the DIP switch S4 (see diagram of AC Sensor layout for position of switches). S2 S3 • Close/secure the housing cover with one of the enclosed cable ties Subject to change | © 2021 Solarwatt GmbH...
  • Page 33 ACS (1-phase, 3-phase) Subject to changen | © 2021 Solarwatt GmbH...
  • Page 34 1-phase inverter, ACS, Battery flex AC-1, direct measurement Subject to change | © 2021 Solarwatt GmbH...
  • Page 35 NOTE In the case of single-phase inverters: only install Battery flex AC-1 at the phase which also contains the inverter. Take into account the phase imba- lance requirement. Subject to changen | © 2021 Solarwatt GmbH...
  • Page 36 3-phase inverter, ACS, Battery flex AC-1, direct measurement Subject to change | © 2021 Solarwatt GmbH...
  • Page 37 Connect the ACS according to the relevant wiring diagram (“single ACS”, “ACS and MyReserve”). • Select fuse protection for the power supply cables according to the conductor cross section. single ACS (1-phase) Subject to changen | © 2021 Solarwatt GmbH...
  • Page 38 ACS (1-phase) Subject to change | © 2021 Solarwatt GmbH...
  • Page 39 3-phase inverter, ACS, Battery flex AC-1, ct-clamp measurement Subject to changen | © 2021 Solarwatt GmbH...
  • Page 40 The CT clamps must have a secondary current of ≤ 1 A and a minimum output power of 0.2 VA. Observe the current flow direction of the CT clamps and follow the instructions in the manufac- turer‘s installation manual. Subject to change | © 2021 Solarwatt GmbH...
  • Page 41 250 A / 1A CT-clamp 3000 A / 1 A CT-clamp 300 A / 1 A CT-clamp 4000 A / 1 A CT-clamp 400A / 1 A CT-clamp 4500 A / 1 A CT-clamp Subject to changen | © 2021 Solarwatt GmbH...
  • Page 42 FAULTS Subject to change | © 2021 Solarwatt GmbH...
  • Page 43 DISPOSAL The ACS must be disposed of in accordance with the locally applicable waste disposal regulations for electronic scrap. Subject to changen | © 2021 Solarwatt GmbH...
  • Page 44 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich Solarwatt GmbH +49-351-8895-555 machen, die Energiewende aktiv mitzuge- Maria-Reiche-Straße 2a info@solarwatt.de stalten. Nutzen Sie gern den Support-Bereich 01109 Dresden auf unserer Website. Wenn noch Fragen offen bleiben zur Montage oder Inbetriebnahme solarwatt.de...
