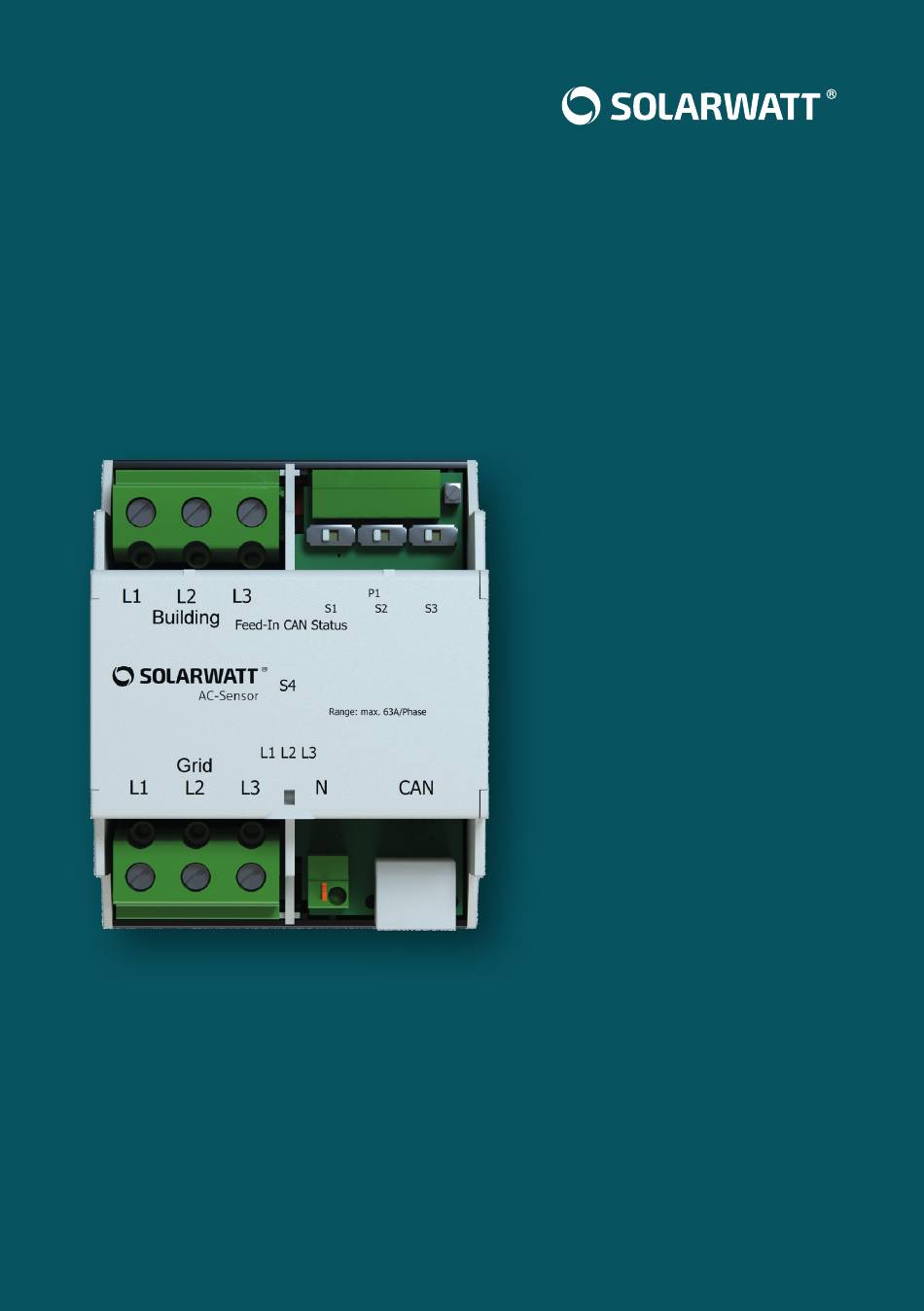

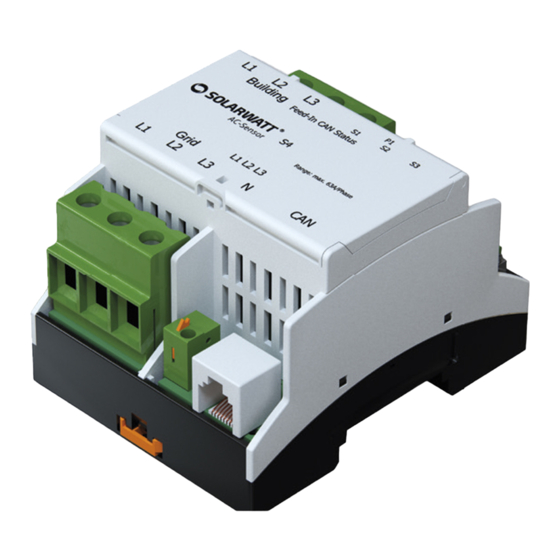

  • Page 1 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions...
  • Page 3 Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten • Schulung über elektrische Gefahren und ortsübliche Sicherheitsvorschriften • Kenntnis der einschlägigen Normen und Richtlinien • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen. Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 4: Bestimmungsgemässe Verwendung

    BESTIMMUNGSGEMÄSSE VERWENDUNG Das Leistungsmessgerät AC-Sensor Flex (im folgenden ACS genannt) ist ein Gerät, das elektrische Messwerte an einem 1- oder 3-phasigen Wechselspannungsanschluss ermittelt und diese über CAN-Bus zur Verfügung stellt. Das Gerät ist ausschließlich für die private Nutzung mit einem MyReserve Stromspeicher und dem EnergyManager bestimmt. Bei diesem Produkt handelt es sich nicht um einen Elektrizitätszähler für Wirkverbrauch im...
  • Page 5 Stromspeicher MyReserve, der danach geregelt wird. Der ACS wird technisch von der Hausanschlusssicherung aus gesehen direkt nach dem EVU-Zähler installiert. PV-Anlage Wechselrichter 1- oder 3-ph. AC-Sensor Zweirichtungszähler Übertragungsnetz Haushaltsverbraucher SOLARWATT Manager SOLARWATT Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 6 Die Abbildung zeigt die LED Anzeigen im korrekten Betriebszustand. Für Fehlerzustände beachten Sie bitte das Kapitel „Störungen“. L1, L2, L3 Außenleiter führen Spannung Feed-In PV-Enspeisung > 100 W CAN-Kommunikation besteht Blinken 1x/s = Betrieb Status Blinken 5x/s = Fehler/Update Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 7: Anschluss Und Inbetriebnahme

    In der Unterverteilung des Haushalts liegen lebensgefährliche Spannungen an. An- schlussstelle spannungsfrei schalten und gegen Wiedereinschalten sichern. Sicher- stellen, dass die Leiter, die an den ACS angeschlossen oder von diesem abgeklemmt werden sollen, spannungsfrei sind. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 8 ACHTUNG Falls Sie statt eines Patchkabels ein Netzwerk-Verlegekabel verwenden, sind die entsprechenden konfektionierbaren RJ-45 Stecker über den Solarwatt Web- shop erhältlich (DELOCK 86287 RJ45 Stecker). Achten Sie darauf, dass der Anschluss der Adern H (Ader 1), L (Ader 2) und GROUND (Ader 7 oder 8) an Battery flex base und am AC-Sensor mit der glei- chen Zuordnung (siehe Abbildung unten) erfolgen muss.
  • Page 9 ACS entsprechend der folgenden Pläne anschließen • Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter S4 unter dem Gehäuse- deckel prüfen. S2 S3 • Gehäusedeckel mit einem der beigelegten Kabelbinder verschließen/sichern nur ACS (1-phasig, 3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 10 1-phasiger Wechselrichter, AC-Sensor Flex mit Direktmessung und Battery flex AC-1 HINWEIS Bei 1-phasigem Wechselrichter: installieren Sie Battery flex AC-1 nur an eine Phase, an der auch ein Wechselrichter eingebunden ist. Berücksichtigen Sie dabei die Anforderungen der Phasenschieflast. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 11 3-phasiger Wechselrichter, ACS, Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 12 Gerät an der Oberkante der Hutschiene anschließen einhaken und unten andrücken, bis es • Absicherung der Leitungen für die Span- einrastet. nungsversorgung entsprechend des ver- wendeten Leiterquerschnittes wählen. nur ACS (1-phasig) nur ACS (3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 13 ACS (3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 14 • Details zu den Einstellungen siehe gleiche Stellung haben (siehe Abbildung Tabelle links). • Gehäusedeckel mit einem der beigeleg- • Verhältnis der Stromwandler über DIP ten Kabelbindern verschließen/sichern Direktmessung bis max. 63 A/Phase Wandlermessung aktiv nicht zulässige Schalterstellung Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 15 HINWEIS Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestaus- gangsleistung von 0,2 VA haben. Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 16: Störungen

    Zuordnung von L1, L2 und L3 prüfen vertauscht Zustand an Flussrichtung der Stromwandler prüfen Sekundärleitun- gen von einem Feed-In LED Strom-Richtung der Stromwandler oder mehr zeigt falschen und Anschluss der Sekundärleitun- Messwandlern Zustand an gen prüfen falsch anges- chlossen Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 17: Technische Daten

    TECHNISCHE DATEN ENTSORGUNG Der ACS muss nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgt werden. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 18 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich machen, die Solarwatt GmbH +49-351-8895-555 Energiewende aktiv mitzugestalten. Nutzen Sie gern den Sup- Maria-Reiche-Straße 2a info@solarwatt.de port-Bereich auf unserer Website. Wenn noch Fragen offen...
  • Page 19 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions...

  • Page 21: Scope Of Delivery

    Instruction in the installation and commissioning of electrical devices • Training with respect to electrical hazards and locally applicable safety requirements • Knowledge of the applicable standards and directives • Familiarity and compliance with this document and all safety instructions. Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 22: Intended Use

    Connection of mains voltage to the CAN bus terminals can damage or destroy the device. Operation outside of the specified technical data can damage or destroy the device (see „Technical data“ at the end of this guide). Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 23: Product Description

    MyReserve battery storage system, which is then regulated accordingly. The ACS is installed after from the retail meter. PV-plant Inverter 1- o3 3-ph. AC-Sensor Bidirectional meter Grid Household appliances SOLARWATT Manager SOLARWATT Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 24: Display Elements

    The figure shows the LED indicators in the correct operating state. For error states, please refer to chapter „Faults“. L1, L2, L3 phase conductors carry power Feed-In PV feed-in > 100 W CAN communication operating flashing 1x/s = operational Status flashing 5x/s = error/update Änderungen vorbehalten | © 2021 Solarwatt GmbH...

  • Page 25: Connection And Commissioning

    Extremely dangerous voltage runs through the household junction box. Disconnect the connection point and secure against re-connection. Ensure that the conductors that are connected to the ACS or should be disconnected from it are de-energized. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 26 NOTE If you use a network installation cable instead of a patch cable, the corres- ponding attachable RJ45 plugs are available from the Solarwatt web shop (DELOCK 86287 RJ45 plugs). Make sure that the wires H (wire 1), L (wire 2) and GROUND (wire 7 or 8) are...

  • Page 27: Direct Measurement

    Check the setting on the DIP switches S1, S2, S3 and the DIP switch S4 (see diagram of AC Sensor layout for position of switches). S2 S3 • Close/secure the housing cover with one of the enclosed cable ties ACS only (1-phase, 3-phase) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 28 1-phase inverter, AC Sensor Flex with direct measurement and Battery flex AC-1 NOTE In the case of single-phase inverters: only install Battery flex AC-1 in a phase which also contains an inverter. Take into account the phase imbalance requirements. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 29 3-phase inverter, ACS, Battery flex AC-1 Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 30 Gerät an der Oberkante der Hutschiene anschließen einhaken und unten andrücken, bis es • Absicherung der Leitungen für die Span- einrastet. nungsversorgung entsprechend des ver- wendeten Leiterquerschnittes wählen. nur ACS (1-phasig) nur ACS (3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 31 ACS (3-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 32 • Details zu den Einstellungen siehe gleiche Stellung haben (siehe Abbildung Tabelle links). • Gehäusedeckel mit einem der beigeleg- • Verhältnis der Stromwandler über DIP ten Kabelbindern verschließen/sichern Direktmessung bis max. 63 A/Phase Wandlermessung aktiv nicht zulässige Schalterstellung Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 33 HINWEIS Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestaus- gangsleistung von 0,2 VA haben. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 34 Zuordnung von L1, L2 und L3 prüfen vertauscht Zustand an Flussrichtung der Stromwandler prüfen Sekundärleitun- gen von einem Feed-In LED Strom-Richtung der Stromwandler oder mehr zeigt falschen und Anschluss der Sekundärleitun- Messwandlern Zustand an gen prüfen falsch anges- chlossen Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 35 TECHNISCHE DATEN ENTSORGUNG Der ACS muss nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgt werden. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
  • Page 36 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich machen, die Solarwatt GmbH +49-351-8895-555 Energiewende aktiv mitzugestalten. Nutzen Sie gern den Sup- Maria-Reiche-Straße 2a info@solarwatt.de port-Bereich auf unserer Website. Wenn noch Fragen offen...
