Wohler DTEST Operating Manual

Set to determine the dust surface density / level of cleanliness in air-conditioning and ventilation systems
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

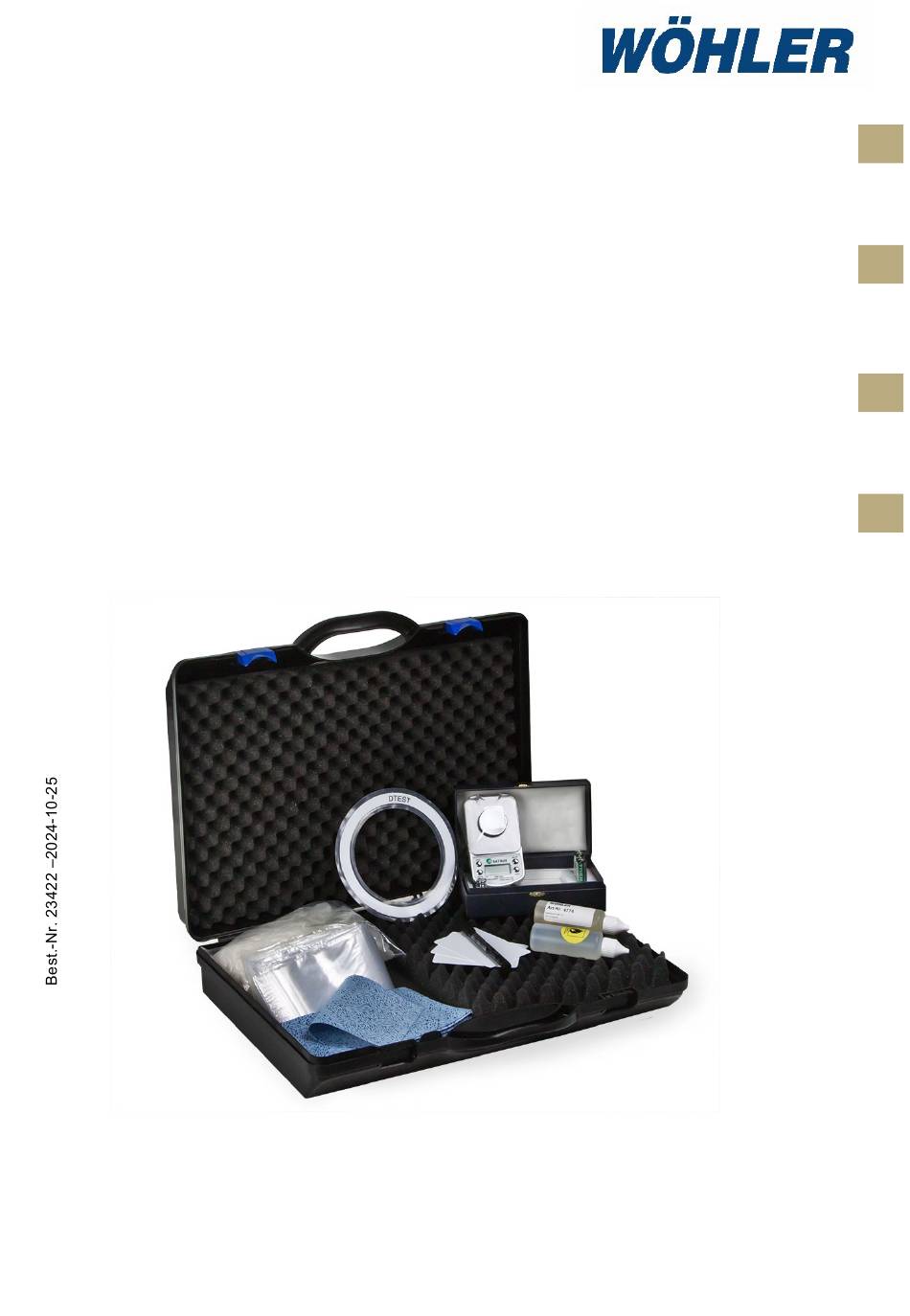

Bedienungsanleitung
DE
Wöhler Set zur Staubflächendichte-Sauberkeitsgradbestimmung
in Klima- und Lüftungsanlagen
Operating manual
EN
Wöhler Set to determine the dust surface density / level of
cleanliness in air-conditioning and ventilation systems
Notice d'utilisation
FR
Set Wöhler pour la détermination de la densité surfacique de poussière-/
du degré de propreté sur les parois des conduits aérauliques
Gebruiksaanwijzing
NL
Wöhler Set voor stofoppervlaktedichtheid-/reinheidsgraadbepaling
in airconditioning- en ventilatie-installaties
DTEST

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DTEST and is the answer not in the manual?

Questions and answers

Related Manuals for Wohler DTEST

Summary of Contents for Wohler DTEST

  • Page 1 Wöhler Set to determine the dust surface density / level of cleanliness in air-conditioning and ventilation systems Notice d’utilisation Set Wöhler pour la détermination de la densité surfacique de poussière-/ du degré de propreté sur les parois des conduits aérauliques Gebruiksaanwijzing Wöhler Set voor stofoppervlaktedichtheid-/reinheidsgraadbepaling in airconditioning- en ventilatie-installaties DTEST...

  • Page 2: Table Of Contents

    Inhalt Inhalt Allgemeines ........... 4 Informationen zur Bedienungsanleitung ..4 Hinweise in der Bedienungs-anleitung ..4 Bestimmungs-gemäße Verwendung der Waage ............4 Sicherheits-hinweise ........4 Lieferumfang des Sets ......... 5 Entsorgung ............ 5 Anschrift ............5 Technische Daten ......... 6 Digitalwaage ..........
  • Page 3 Inhalt Auswertung ..........18 Grenzwerte für den DTEST ......19 Gewährleistung und Service ..... 20 Gewährleistung ..........20 Service ............20...

  • Page 4: Allgemeines

    Allgemeines Allgemeines Informationen zur Diese Bedienungsanleitung ermöglicht Ihnen den sicheren Umgang mit dem Set zur Staubflächen- Bedienungsanlei- dichte-/Sauberkeitsgradbestimmung auf luftfüh- tung renden Oberflächen gemäß DIN EN 15780:2012- 01 und VDI 6022-1:2018. Bewahren Sie diese Bedienungsanleitung dauerhaft auf. Das Set darf grundsätzlich nur von fachkundigem Personal für den bestimmungsgemäßen Ge- brauch eingesetzt werden.

  • Page 5: Lieferumfang Des Sets

    Allgemeines Lieferumfang Lieferumfang des Sets Digitale Miniwaage TL Serie 2 AAA Batterien 1,5 V 1 Kalibriergewicht 50 g Prüftücher 30 Stk. 110 x 190 mm Prüfdosen 2 Stk. Magnetschablone Folienstift Abb. 1: Lieferumfang Aceton 2 Flaschen à 50 ml Isopropanol 2 Flaschen à...

  • Page 6: Technische Daten

    Technische Daten Technische Daten Waage Beschreibung Angabe Max. Wiegekapazität 50 g Auflösung 0,001 g Gewichtseinheiten g, oz, gn, ct, ozt, dwt Stromversorgung 2 AAA Batterien 1,5 V Betriebstemperatur 10 °C bis 30 °C Automatische Ab- Nach 3 Minuten ohne schaltung Nutzung Maße 65 x 115 x 32 mm...

  • Page 7: Aufbau

    Digitalwaage Aufbau Abb. 2: Geräteteile Waage Legende Abdeckplatte Wägeplatte LCD – Display Bedientasten...

  • Page 8: Bedientasten

    Digitalwaage Bedientasten Abb. 3: Bedientasten Legende MODE: Auswahl der Einheit /Kalibrieren TARE: Tara-Funktion PCS: ohne Funktion ON/Off: ein- und ausschalten...

  • Page 9: Einlegen Und Wechsel Der Batterien

    Digitalwaage Einlegen und Öffnen Sie das Batteriefach auf der Rückseite • der Waage. Legen Sie zwei AAA Batterien Wechsel der Bat- 1,5V ein. terien ACHTUNG! Beachten Sie die korrekte Polung. Die Position der Batterien ist im Batteriefach eingezeichnet. • Schließen Sie die Batterieabdeckung. ACHTUNG! Achten Sie beim Batteriewechsel darauf, dass die obere Abdeckplatte geschlossen ist.

  • Page 10: Vorbereitung Zum Wiegen

    Digitalwaage Vorbereitung zum Stellen Sie die Waage auf eine stabile, gerade • und erschütterungsfreie Fläche. Achten Sie Wiegen darauf, dass die Umgebung frei von Zugluft ist. HINWEIS! Aufgrund der hohen Empfindlichkeit der Waage kann selbst ein kleiner Luftzug, z.B. beim Ausatmen in Richtung Wägeplatte, das Messer- gebnis beeinflussen.

  • Page 11: Wiegen Mit Der Tara-Funktion

    Digitalwaage Wiegen mit der Soll ein Stoff im Behälter gewogen werden, ist • zunächst der leere Behälter auf der Wägeplat- Tara-Funktion te zu platzieren. Drücken Sie nun die Tara- Taste. Im Display erscheint „0.000“. Füllen Sie den auszuwiegenden Stoff in den Behälter, so wird dessen Nettogewicht angezeigt.

  • Page 12: Staubflächendichte-/Sauberkeitsgradbestimmung In Luftleitungen Oder Auf Sonstigen Luftführenden Oberflächen

    Die Bewertung nach DIN EN 15780 sollte der- zeit nur dann angewendet werden, wenn diese vor Anlagenausführung ausdrücklich mit Grenzwerten einzelvertraglich vereinbart wur- Die für DTEST anzuwendenden Grenzwerte sind in der VDI 6022 Blatt 1: 2018 direkt angegeben. (Tabelle 3, Wischverfahren A, mit Lösungsmittel, Abheberate 0,8).
  • Page 13 Oberflächen Staubansammlungsgrad sind betragsmäßig wie auch aufgrund verfahrensbedingter Einschrän- kungen derzeit in Deutschland umstritten und daher nicht umrechenbar auf DTEST oder andere Messverfahren. Eine Änderung der EN 15780 ist beabsichtigt. Bitte beachten Sie zu gegebener Zeit entspre- chende Veröffentlichungen auf unserer Homepa- Der Vollständigkeit halber sei erwähnt, dass bei...

  • Page 14: Probenahme

    Staubflächendichte-/Sauberkeitsgradbestimmung in Luftleitungen oder auf sonstigen luftführenden Oberflächen 4.1.2 Probenahme Grundsätzlich ist eine Probenahme an repräsen- tativen Stellen der luftführenden Oberflächen er- forderlich. Für Probenahmen in Luftleitungen sind diese wie folgt beschrieben. Für eine aussagekräftige Staubflächendichtebe- stimmung wird gemäß VDI 6022 1 eine Dreifach- bestimmung empfohlen.
  • Page 15 Staubflächendichte-/Sauberkeitsgradbestimmung in Luftleitungen oder auf sonstigen luftführenden Oberflächen keit als die Messmethode. VDI 6022 Blatt 1: 2018 fordert daher für die Durchführung einer Messung eine Schulung des Personals nach Richtlinie VDI 6022 Blatt 4, Kategorie A.

  • Page 16: Bestimmung Des Startgewichts

    Staubflächendichte-/Sauberkeitsgradbestimmung in Luftleitungen oder auf sonstigen luftführenden Oberflächen Bestimmung des Legen Sie je ein Prüftuch einzeln in eine Prüf- • dose, bevor sie es mit einem Lösemittel be- Startgewichts netzen Bestimmen Sie das Gewicht der Prüfdose mit • der Waage. Notieren Sie diese Startgewichte mit dem •...
  • Page 17 Staubflächendichte-/Sauberkeitsgradbestimmung in Luftleitungen oder auf sonstigen luftführenden Oberflächen Verschmutzungsgrad Nehmen Sie den auf der Innenfläche der • Magnetschablone befindlichen Staub/Schmutz vollständig von der Oberfläche auf. Verwen- den Sie dazu ein mit Lösungsmittel benetztes Prüftuch und wischen Sie mit entsprechendem Andruck. •...

  • Page 18: Bestimmung Des Endgewichts

    Staubflächendichte-/Sauberkeitsgradbestimmung in Luftleitungen oder auf sonstigen luftführenden Oberflächen Bestimmung des Verpacken Sie die Prüftücher nach ausrei- • chender Trocknung wieder in die jeweils zu- Endgewichts gehörige Prüfdose. Bestimmen Sie nun das Endgewicht mit der • Waage. Empfehlungen • Bei Staubansammlungsgraden unter 3,0 g/m² ist zur Erhöhung der Messgenauigkeit die Flä- che, die mit einem Prüftuch gewischt wird, zu vervielfachen.

  • Page 19: Grenzwerte Für Den Dtest

    Messflächen. HINWEIS! Sauberkeitsgrad [g/m²] = Masse x 100/ Anzahl Flächen. gewogen HINWEIS! Dokumentieren Sie die Probenahme mit Bildern. Grenzwerte für den DTEST Zulässige Staubkonzentration nach Oberer Grenz- Beurtei- Beurtei- wert – Reini- lungswert lungswert VDI 6022 Blatt1: 2018: gung erforder- für Reini-...

  • Page 20: Gewährleistung Und Service

    Gewährleistung und Service Prüftuch gewischt werden. Gewährleistung und Service Gewährleistung Bei sachgemäßem Gebrauch beträgt die Gewähr- leistungszeit 12 Monate ab Verkaufsdatum, aus- genommen sind Batterien und Verbrauchsmate- rialien (Tücher, Beutel, Magnetschablone etc). Diese Gewährleistung erlischt, wenn Reparaturen und Abänderungen von dritter, nicht autorisierter Stelle an dem Gerät vorgenommen wurden.
  • Page 21 Information about this operating manual ..23 Symbols used in this operating manual ..23 Proper use of scales ........23 Safety information ........23 The DTEST Set Scope of supply ....24 Disposal ............24 Address ............25 Technical data ........25 Digital Mini Scale ........
  • Page 22 Limit values for DTEST ....... 37 Warranty und Service ......39 Warranty ............39 Service ............39...

  • Page 23: General

    General General Information about this This operating manual will enable you to safely and reliably use the DTEST Set to determine the operating manual dust surface density / level of cleanliness of air guiding surfaces according to DIN EN 15780:2012-01 and VDI 6022:2011. Please keep this operating manual in a safe place for future reference.

  • Page 24: The Dtest Set Scope Of Supply

    General The DTEST Set DTEST Set Scope of supply Scope of supply Digital Mini Scale Digital Mini Scale 2 AAA 1.5 V batteries 1 calibration weight 50 g Test cloths 30: 110 x 190 mm Test canisters Magnetic disk Marker pen Fig.

  • Page 25: Address

    Technical data Address Wöhler Technik GmbH Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Email: info@woehler.de Technical data Scales Description Details Max. 50 g weighing capacity Resolution 0.001 g Weight units g, oz, gn, ozt, dwt, ct Power supply 2 AAA 1.5 V batteries Operating temperature 10 °C to 30 °C...

  • Page 26: Digital Mini Scale

    Digital Mini Scale Digital Mini Scale ATTENTION! Never load the scale with more than the maximal capacity. Overloading will permanent- ly damage it. Avoid any exposure to extreme heat or cold. Avoid shaking, dropping or otherwise shocking the scale. Device components Fig.

  • Page 27: Control Panel

    Digital Mini Scale Control panel Fig. 7: Control panel Diagram key MODE: Unit selection/calibration TARE: Tare function PCS: without function ON/OFF Power ON/Off...

  • Page 28: Inserting And Replacing The Batteries

    Digital Mini Scale Inserting and replacing the batteries Open the battery compartment cover in the • backside of the scale. Insert two AAA 1.5 V batteries. CAUTION! Observe correct polarity when inserting the batter- ies. The position of the batteries is marked in the compartment.

  • Page 29: Preparing To Weigh

    Digital Mini Scale Preparing to weigh Place the scales on a stable, flat and vibra- • tion-free surface. Ensure there are no drafts. NOTE! Due to the high level of sensitivity of the scales even the slightest draft can affect the weighing result, for example caused by breathing out in the direction of the weighing pan.

  • Page 30: Using The Tare Function

    Digital Mini Scale Using the Tare function If a substance is to be weighted in a canister, • first place the empty canister on the weighing pan. Now press the TARE button. 0.000 is shown in the display. Fill the substance to be weighed in the canister;...

  • Page 31: Dust Surface Density / Level Of Cleanliness In Air Ducts And Air-Guiding Surfaces

    The limit values to be applied for DTEST are stated in VDI 6022 Part 1 (Table 3, Wiping method to JAD- CA specifications, with solvent, relevant collection efficiency (RCE) 0.8).
  • Page 32 Please observe the information that will be published on our home page in due course. To be completely clear, we wish to point that when using DTEST in conjunction with the wiping method without solvent the RCE is 0.5. The wiping method with solvent should be preferred due to the greater reliability it affords;...

  • Page 33: Sampling

    Dust surface density / level of cleanliness in air ducts and air-guiding surfaces 4.1.2 Sampling Generally, the sample has to be taken at representa- tives points of the air-guiding surfaces. Take the sample as follows: To achieve a meaningful determination of the dust surface density we recommended a three-fold deter- mination in accordance with VDI 6022-1.

  • Page 34: Determining The Starting Weight

    Dust surface density / level of cleanliness in air ducts and air-guiding surfaces Determining the Place a single test cloth in each of the respective • test canisters, before moistening it with solvent. starting weight Use the scales to determine the weight of the test •...
  • Page 35 Dust surface density / level of cleanliness in air ducts and air-guiding surfaces magnetic disk. Use the test cloth moistened with solvent, and apply sufficient pressure when wip- ing. Allow the solvent to evaporate completely in still • air (acetone will require approx. 20 minutes, isop- ropyl alcohol at least 30 min at 22 °C).

  • Page 36: Determining The Final Weight

    Dust surface density / level of cleanliness in air ducts and air-guiding surfaces Determining the final After sufficient drying time has elapsed, place the • test cloths in the respective, assigned test canis- weight ter. Now determine the final weight using the scales. •...

  • Page 37: Recomandations

    Level of cleanliness [g/m²] = mass x 100/number of surfaces. weighed NOTE! Document the taking of samples with images. Limit values for DTEST Acceptable level of dust concentra- Upper limit Value of Value of tion to VDI 6022 Part 1: value –...
  • Page 38 Dust surface density / level of cleanliness in air ducts and air-guiding surfaces NOTE! Wiping several 100 cm² surfaces with the same test cloth increases the accuracy of the measurement process.

  • Page 39: Warranty

    Warranty und Service Warranty und Service Warranty If used properly, the warranty period will be 12 month from the date of sale. Consumables (e.g. batteries, cloths, marker pen and magnet disc) are not covered by this warranty. This warranty does not cover the freight and pack- ing costs when the device is sent to the factory for repair.
  • Page 40 Sommaire Sommaire Généralités .......... 42 Informations sur la notice d’utilisation..42 Indications utilisées dans cette notice d’utilisation ..........42 Utilisation de la balance conforme à l’usage prévu ............42 Consignes de sécurité ......... 43 Fournitures comprises dans le Set ..... 44 Consignes concernant l’élimination des piles et de l’appareil ..........
  • Page 41 Sommaire Processus ............ 56 Détermination du poids final ......57 Recommandations ........58 Évaluation ............ 58 Valeurs limites pour le DTEST ..... 59 Garantie et Service ......60 Garantie ............60 Service ............60...

  • Page 42: Généralités

    Généralités Généralités Informations sur Cette notice d’utilisation vous permettra d’utiliser en toute sécurité le Set pour la détermination de la notice la densité surfacique de poussière / du degré de d’utilisation propreté sur les surfaces de système d’aération et de ventilation selon la norme européenne DIN EN 15780:2012-01 et la norme VDI 6022 1.

  • Page 43: Consignes De Sécurité

    Généralités Consignes de AVERTISSEMENT ! sécurité Utilisez le solvant dans des zones bien ventilées. Éviter le contact avec la peau et les vêtements ainsi que l'inhalation.

  • Page 44: Fournitures Comprises Dans Le Set

    Généralités Fournitures com- Détail de la fournitu- prises dans le Set Mini balance nu- Série TL mérique 2 AAA piles 1,5 V 1 poids d’étalonnage de 50 g Chiffons de test 30 unités x 110 x 190 Boîtes de test 2 unités Gabarit magnétique Stylo-feutre...

  • Page 45: Adresse

    Généralités Adresse Wöhler Technik GmbH Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96250 E-Mail: international@woehler.de...

  • Page 46: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Balance Description Indications Capacité maximale de 20 g levage Résolution 0,001 g Unités de poids g, oz, gn, ct, ozt, dwt Alimentation en 2 AAA piles 1,5 V courant électrique Température de fonc- de 10 °C à 30 °C tionnement Arrêt automatique de Au bout de 3 minutes...

  • Page 47: Balance Numérique

    Balance numérique Balance numérique ATTENTION ! Tenez compte impérativement de la capacité de charge maximale. Une surcharge pro- voque des dommages durables de la balance. N’exposez pas la balance à des températures extrêmes. Ne pas laisser tomber la balance, ne pas la secouer. Construction Fig.

  • Page 48: Touches De Commande

    Balance numérique Touches de commande Fig. 11: Touches de commande Légende MODE Sélection de l’unité / étalon- nage 10 TARE : Fonction tare 11 PCS: Sans fonction 12 ON/Off : Mettre en marche et arrêter...

  • Page 49: Insertion Et Remplacement Des Piles

    Balance numérique Insertion et rem- Ouvrez le compartiment à piles placé au dos • de l'a balance. Insérez deux piles AAA de placement des 1,5V. piles ATTENTION ! Veillez à ce que les pôles soient orientés correc- tement. La position des piles est représentée dans le compartiment de piles.

  • Page 50: Préparation Au Pesage

    Balance numérique Préparation au Posez la balance sur une surface stable, • droite et exempte de vibrations. Veillez à ce pesage qu’il n’y ait pas de courants d’air à l’endroit choisi. A NOTER ! Comme la balance est d’une haute sensibilité, même le courant d’air le plus petit -par exemple celui produit en expirant dans la direction du pla- teau de la balance- peut influencer le résultat de...

  • Page 51: Peser En Utilisant La Fonction Tare

    Balance numérique Peser en utilisant Si une substance doit être pesée dans la • balance, il est nécessaire tout d’abord de pla- la fonction tare cer le récipient vide sur le plateau de la ba- lance. Appuyez sur la touche Tara. « 0.000 » est affiché...

  • Page 52: Détermination De La Densité Surfacique De Poussière / Du Degré De Propreté Dans Les Conduites D'air Ou Sur Toute Surface D'installations Aérauliques

    été convenue expressément par con- trat individuel en fonction de valeurs limites, avant l’exécution de l’installation. Dans le VDI 6022 feuille 1 les valeurs limites à appliquer pour le DTEST sont Indiquées directe- ment. (Tableau 3, procédé par essuyage A, avec...
  • Page 53 Allemagne aussi bien en ce qui concerne les montants que les restric- tions tenant au procédé et ainsi ne peuvent pas converties pour un DTEST ou un autre procédé de mesure. On envisage un changement de la norme EN 15780.

  • Page 54: Prélèvement

    Détermination de la densité surfacique de poussière / du degré de propreté dans les conduites d’air ou sur toute surface d’installations aérauliques 4.1.2 Prélèvement. A priori, il est nécessaire d’effectuer des prélève- ments à des endroits représentatifs des surfaces d’installations aérauliques. Pour les prélèvements dans les conduites d’air, ces points sont décrits comme suit.
  • Page 55 Détermination de la densité surfacique de poussière / du degré de propreté dans le points de prélèvement avec le donneur d’ordre, ou, à tout le moins, de parvenir à un accord avec lui à ce propos. A NOTER ! Le choix des points de prélèvement a une impor- tance beaucoup plus grande sur la précision du procédé...

  • Page 56: Détermination Du Poids De Départ

    Détermination de la densité surfacique de poussière / du degré de propreté dans les conduites d’air ou sur toute surface d’installations aérauliques Détermination du Placer un seul chiffon de test dans une boîte • de test avant d’imbiber ce chiffon d’un solvant. poids de départ Déterminez le poids de la boîte de test avec la •...

  • Page 57: Détermination Du Poids Final

    Détermination de la densité surfacique de poussière / du degré de propreté dans le Mouillez de solvant le chiffon de test respectif • - par point ou sur toute la surface - en fonction du degré d’encrassement. • Prélevez intégralement la poussière / salis- sure se trouvant dans la surface intérieure du gabarit magnétique.

  • Page 58: Recommandations

    Détermination de la densité surfacique de poussière / du degré de propreté dans les conduites d’air ou sur toute surface d’installations aérauliques Recommanda- • Dans le cas de niveaux d’accumulation de poussières inférieurs à 3,0 g/m² , il est néces- tions saire de multiplier la surface essuyée à...

  • Page 59: Valeurs Limites Pour Le Dtest

    A NOTER ! Degré de propreté [g/m²] = Masse x 100 / nombre de surfaces pesée A NOTER ! Documentez les prélèvements avec des photos. Valeurs limites pour le DTEST Concentrations de poussières auto- Valeur limite Valeur Valeur supérieure - d’appréciati d’appréciati...

  • Page 60: Garantie Et Service

    Garantie et Service Garantie et Service Garantie En cas d’utilisation correcte, la période de garan- tie sur la balance numérique est de 12 moins à compter de la date de vente. Cette garantie s'éteint lorsque des réparations et modifications ont été effectuées par un personnel non autorisé.
  • Page 61 4.1.2 Monsterneming ..........73 Bepalen van het startgewicht ....... 75 Bepalen van de meetplekken/ aanbrengen van het magneetsjabloon ......75 Verloop ............75 Bepalen van het eindgewicht ....... 76 Aanbevelingen ..........77 Evaluatie ............77 Grenswaarden voor de DTEST....78...
  • Page 62 Garantie et Service Garantie en service ......79 Garantie ............79 Service ............79...

  • Page 63: Algemene Informatie

    Algemene informatie Algemene informatie Toelichting bij de ge- Deze gebruiksaanwijzing maakt een veilige bedi- ening van de set voor stofoppervlaktedichtheid-/ bruiksaanwijzing reinheidsgraadbepaling op luchtgeleidende opper- vlakken cf. DIN EN 15780:2012-01 en VDI 6022-1 mogelijk. Bewaar deze gebruiksaanwijzing daarom altijd zorgvuldig. De set mag principieel alleen worden gebruikt door deskundig personeel en enkel voor de toe- passingen waarvoor hij is gemaakt.

  • Page 64: Leveringsomvang Van De Set

    Algemene informatie Leveringsomvang Leveringsomvang van de set Digitale mini- TL-serie weegschaal 2 AAA-batterijen 1,5 V 1 kalibratiegewicht 20 g Monsternamedoekjes 30 stuks 110 x 190 mm Weegcontainers 2 stuks Magneetsjabloon Afb. 13: Leveringsomvang Foliestift Aceton 2 flesjes à 50 ml Isopropanol 2 flesjes à...

  • Page 65: Technische Gegevens

    Technische gegevens Technische gegevens Weegschaal Beschrijving Gegevens Max. weegcapaciteit 20 g Resolutie 0,001 g Gewichtseenheden g, oz, gn, ct, ozt, dwt Voeding 2 AAA-batterijen 1,5 V Bedrijfstemperatuur 10 °C tot 30 °C Automatische Na 3 minuten zonder uitschakeling gebruik Afmetingen 65 x 115 x 32 mm Magneetsjabloon Beschrijving...

  • Page 66: Constructie

    Digitale weegschaal Constructie Afb. 14: Onderdelen van de weegschaal Legenda Afdekplaat 10 Weegplaat 11 LCD-display 12 Bedieningstoetsen...

  • Page 67: Bedieningstoetsen

    Digitale weegschaal Bedieningstoetsen Afb. 15: Bedieningstoetsen Legenda 13 MODE: keuze van de een- heid/kalibratie 14 TARE: tarra-functie 15 PCS: zonder functie 16 ON/Off: in- en uitschakelen...

  • Page 68: Inleggen En Vervangen Van De Batterijen

    Digitale weegschaal Inleggen en vervangen Open het batterijvak aan de achterkant van de • weegschaal. Leg er twee AAA-batterijen 1,5V van de batterijen PAS OP! Let op de correcte polariteit. De positie van de batterijen is in het batterijvak aangeduid. Sluit de batterijafdekking.

  • Page 69: Voorbereiding Voor Het Wegen

    Digitale weegschaal Voorbereiding voor het Plaats de weegschaal op een stabiel, recht en • trillingsvrij oppervlak. Let erop dat de omge- wegen ving vrij van tocht is. WENK! Omwille van de hoge gevoeligheid van de weegschaal kan zelfs een kleine luchtbeweging, bijv.

  • Page 70: Wegen Met De Tarra-Functie

    Digitale weegschaal Wegen met de tarra- Als een stof in een reservoir moet worden • gewogen, moet eerst het lege reservoir op de functie weegplaat worden geplaatst. Druk nu op de tarra-toets. In het display verschijnt "0.000". Vul de te wegen stof in het reservoir; zo wordt het nettogewicht ervan aangetoond.

  • Page 71: Stofoppervlaktedichtheid- /Reinheidsgraadbepaling In Luchtkanalen Of Op Andere Luchtgeleidende Oppervlakken

    De voor DTEST toe te passen grenswaarden staan in VDI 6022 Blad 1 direct vermeld. (Tabel 3, wismethode A, met oplosmiddel, opnamefactor 0,8).
  • Page 72 Gelieve op desbetreffende publicaties op onze homepage te letten. Ter volledigheid moet worden vermeld dat bij ge- bruik van DTEST met de wismethode zonder oplosmiddel de opnamefactor 0,5 bedraagt. Omwille van de hogere betrouwbaarheid verdient altijd de wismethode met oplosmiddel de voorkeur;...

  • Page 73: Monsterneming

    Stofoppervlaktedichtheid-/reinheidsgraadbepaling in luchtkanalen of op andere luch 4.1.2 Monsterneming Principieel is een monsterneming op representa- tieve plekken van de luchtgeleidende oppervlak- ken vereist. Voor monsternemingen in luchtkana- len zijn deze als volgt beschreven. Voor een zinvolle bepaling van de stofopperv- laktedichtheid wordt volgens VDI 6022-1 een drievoudige bepaling aanbevolen.
  • Page 74 Stofoppervlaktedichtheid-/reinheidsgraadbepaling in luchtkanalen of op andere luchtgeleidende oppervlakken de methode dan de meetmethode. VDI 6022 Blad 1 verlangt daarom voor de uitvoering van een meting een scholing van het personeel vol- gens richtlijn VDI 6022 Blad 4, categorie A.

  • Page 75: Bepalen Van Het Startgewicht

    Stofoppervlaktedichtheid-/reinheidsgraadbepaling in luchtkanalen of op andere luch Bepalen van het start- Leg een monsternamedoekje in een weegcon- • tainer voor u het met een oplosmiddel bevoch- gewicht tigt. • Bepaal het gewicht van de weegcontainer met de weegschaal. Noteer deze startgewichten met de foliestift op •...

  • Page 76: Bepalen Van Het Eindgewicht

    Stofoppervlaktedichtheid-/reinheidsgraadbepaling in luchtkanalen of op andere luchtgeleidende oppervlakken reiniging. • Neem het stof/vuil dat zich op het binnenvlak van het magneetsjabloon bevindt volledig van het oppervlak op. Gebruik hiervoor een met oplosmiddel bevochtigd monsternamedoekje en wis met voldoende druk. Laat het oplosmiddel vervolgens in rustige •...

  • Page 77: Aanbevelingen

    Stofoppervlaktedichtheid-/reinheidsgraadbepaling in luchtkanalen of op andere luch Aanbevelingen Bij stofconcentratiegraden van minder dan • 3,0 g/m² moet voor een hogere meetnau- wkeurigheid het vlak waarover met een mons- ternamedoekje wordt gewist, worden verveel- voudigd. Aanbeveling! >3,0 g/m² : drievoudige test volgens VDI 6022-1 <3,0 g/m²...

  • Page 78: Grenswaarden Voor De Dtest

    100 en deelt u het resultaat door het aantal meetvlakken. WENK! Reinheidsgraad [g/m²] = massa x 100/ aantal vlakken. gewogen WENK! Documenteer de monsterneming met foto's. Grenswaarden voor de DTEST Toelaatbare stofconcentratie vol- Bovenste Beoorde- Beoorde- grenswaarde - lingswaarde lingswaarde gens VDI 6022 Blad-1...

  • Page 79: Garantie En Service

    Garantie en service Garantie en service Garantie Bij vakkundig gebruik bedraagt de garantieperiode voor het Weegschaal twaalf maanden na verko- opdatum. Batterijen en verbruiksartikelen (doe- ken, zakken, magnetische stencils, enz.) zijn uit- gesloten. Deze garantie vervalt indien reparaties en ve- randeringen door derden, i.c.
