- Page 1 ELETTROPOMPA AUTOADESCANTE PER TRAVASO LIQUIDI SELF-PRIMING ELECTRIC PUMP FOR TRANSFERRING VARIOUS LIQUIDS AVVERTENZE D’USO INSTRUCTIONS FOR USE 164 821 15 - DP9/E 12/24V © S.p.A.
- Page 2 E N G ATTIVAZIONE VALVOLA DI SFIATO / AIR VENT VALVE ACTIVATION Al primo avvio della pompa, oppure in caso di svuotamento del serbatoio, agire brevemente sulla valvola manuale per sfogare l’aria e favorire l’adescamento. E’ preferibile utilizzare almeno un primo tratto di tubazione flessibile in mandata della lunghezza minima di 1 m.
- Page 3 FUNZIONAMENTO DEL SENSORE DI PRESSIONE ELETTRONICO Il sensore di pressione elettronico, tramite l'utilizzo di un microprocessore, regola la portata richiesta variando proporzionalmente i giri del motore, ottenendo: Una riduzione del rumore durante il funzionamento. L'ottimizzazione dei consumi di corrente. Una riduzione netta dei disturbi elettrici, grazie ad una rampa di accelerazione graduale del motore.
- Page 4 Con led rosso lampeggiante velocemente, che la pompa è andata in sovraccarico (a causa di liquido troppo viscoso o surriscaldamento degli ingranaggi). La pompa viene rallentata fino a raggiungere l'assorbimento di corrente nominale, e rimane in questa condizione per 30 secondi, per poi tentare di ritornare alla condizione normale. Il circuito effettua 3 tentativi di ripristino prima di fermare definitivamente il motore, al quarto.
-
Page 5: Descrizione Del Dispositivo
DESCRIZIONE DEL DISPOSITIVO Elettropompa autoadescante ad ingranaggi, valvola di non ritorno e sensore di pressione elettronico con rilevazione presenza acqua, per impiego come pompa automatica per sistemi ad acqua dolce. Corpo in ottone nichelato, ingranaggi in PEEK, alberino in acciaio inox e guarnizione a labbro. -
Page 6: Movimentazione E Trasporto
FLUIDI AMMESSI / NON AMMESSI AMMESSI : ACQUA DOLCE, ACQUA DI MARE (max 80°C) NON AMMESSI : PERICOLI RELATIVI - BENZINA - INCENDIO - ESPLOSIONE - LIQUIDI INFIAMMABILI con PM < 55 ° C - INCENDIO - ESPLOSIONE - LIQUIDI CON VISCOSITA’ > 20 cSt - SOVRACCARICO DEL MOTORE - CONTAMINAZIONE DEGLI STESSI - LIQUIDI ALIMENTARI... - Page 7 ATTENZIONE: IL MOTORE POMPA NON E’ DI TIPO ANTIDEFLAGRANTE. Non installare la pompa dove possono essere presenti vapori infiammabili o gas. Montarla in zona ispezionabile. È buona norma evitare il contatto con spruzzi di acqua che possono provocare infiltrazioni all’interno del motore con forte rischio di ossidazione e/o corto circuiti COLLEGAMENTO DELLE TUBAZIONI Ø...
-
Page 8: Problemi E Soluzioni
Per la corretta direzione del flusso del liquido come indicato dalla freccia sulla parte superiore, è necessario collegare il polo positivo (+) della batteria al filo rosso che esce dalla calotta della pompa e il polo negativo ( - ), al filo nero. I collegamenti elettrici vanno eseguiti utilizzando morsettiere e connessioni adeguate con accurato serraggio dei conduttori. -
Page 9: Garanzia
5. La garanzia non copre i costi connessi di installazione e smontaggio. 6. I costi di trasporto saranno rimborsabili solo nel caso in cui la garanzia sia stata debitamente accettata da Marco S.p.A. e saranno limitati ai costi di spedizione tra il magazzino di Marco S.p.A. e la sede del cliente. - Page 10 E N G ELECTRONIC PRESSURE SENSOR WORKING DIRECTIONS The electronic pressure sensor, through the use of a microprocessor, controls the pump's speed to obtain the needed flow rate, with the following advantages: - Noise reduction during operation - The optimization of current consumption - A strong reduction of electrical noise, thanks to the slow speed ramp up and ramp down of the motor.
- Page 11 E N G With fast flashing red LED, the pump is being overloaded (due to viscous liquids or gears overheating). While the pump is running, the speed is reduced to keep the current up to the nominal value for 30 seconds, period after which the circuit tries to release again the motor to its normal operating speed.
-
Page 12: Product Description

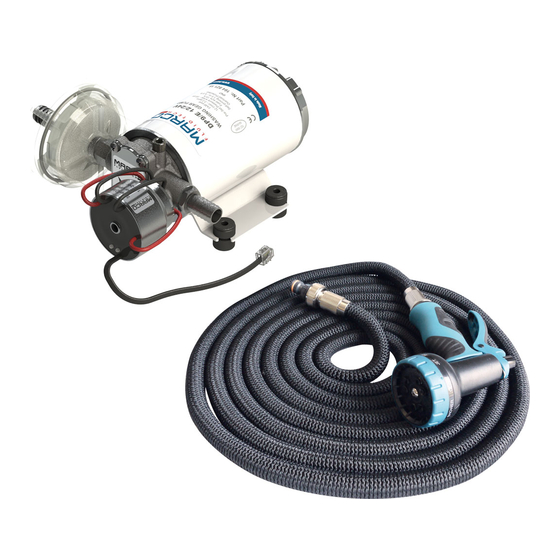

E N G PRODUCT DESCRIPTION Self-priming gear pump, check valve and electronic pressure sensor with water-lack monitor: to be used as automatic pump for boats, trucks, camper, etc. Nickel-plated brass body, PEEK gears, stainless-steel shaft and lip seal. The electronic pressure sensor is preset at 4,5 bar. TECHNICAL DETAILS CODE VOLT... -
Page 13: Transportation And Handling
E N G FLUIDS ALLOWED / NOT ALLOWED ALLOWED: FRESH WATER AND SEA WATER (max 40°C) NOT ALLOWED: RELATED DANGERS - PETROL (GASOLINE) - FIRE EXPLOSION - FLAMMABLE LIQUIDS with PM < 55°C - FIRE EXPLOSION - LIQUIDS WITH VISCOSITY > 20 cSt - MOTOR OVERHEATING - FOODSTUFF LIQUID CONTAMINATION - FOODSTUFF LIQUIDS... - Page 14 E N G WARNING: THE MOTOR IS NOT EXPLOSION PROOF. Do not install the pump where flammable vapours or gases may be present. Install it in an accessible place for inspection. It is good practice to avoid any pump contact with water splashes possibly causing water into the motor with high risk of internal oxidationand/or short circuit.
-
Page 15: Troubleshooting
E N G To ensure the correct directional flow of the fluid as indicated by the arrow on the top plate, it is necessary to connect the positive pole ( + ) of the battery supply to the red wire on the motor end-cap and the negative pole ( - ) to the black wire. -
Page 16: Environmental Disposal
5. The Warranty does not cover any related installation costs involved. 6. Transport costs are refundable only in the case where warranty has been duly accepted by Marco Spa and they will be limited to the actual shipment costs between Marco Spa warehouse and the client's delivery address. - Page 17 E N G SCHEDA DI ASSEMBLAGGIO / EXPLODED VIEW © S.p.A.
- Page 18 E N G INGOMBRI / DIMENSIONS © S.p.A.
- Page 19 E N G KIT COMPLETO LAVAGGIO PONTE © S.p.A.
- Page 20 This declaration is given under the sole responsibility of: MARCO S.P.A. Via Mameli 10 - 2501 Cas enedolo - Brescia - Italy Tel. 030/2134.1 Fax 030/2134.300 Firmato digitalmente da Giovanni Franceschini MARCO S.P.A. Digitally signed by Giovanni Franceschini MARCO S.P.A. No handwritten signature is provided. © S.p.A.
- Page 21 E N G NOTE / NOTES © S.p.A.
- Page 22 E N G NOTE / NOTES © S.p.A.
- Page 24 Questo documento e' proprieta' di Marco S.p.A la riproduzione e l'uso sono vietati. Tutti i diritti sono riservati. Per ulteriori informazioni vedere nostro sito internet - www.marco.it Marco S.p.A Via Mameli 10 - 25014 Castenedolo (Brescia) – Italia tel. +39 030 2134.1 / Fax +39 030 2134.300 Property of MARCO S.p.A reproduction prohibited.
