Thank you for choosing Minn Kota. We believe that you should spend more time fishing and less time positioning your boat. That’s why we build the smartest, toughest, most intuitive trolling motors on the water. Every aspect of a Minn Kota trolling motor is thought out and rethought until it’s good enough to bear our name.
Page 3: Table Of Contents
TABLE OF CONTENTS WARRANTY ............................4 FEATURES .............................5 INSTALLATION ............................6 USING COPILOT ............................9 Controlling the Motor with CoPilot.....................9 General Operation ..........................9 Audio Modes ..........................10 Adding/Removing Remotes ......................11 Replacing the Battery ........................12 SERVICE & MAINTENANCE ........................14 COMPLIANCE STATEMENTS ........................15 PARTS LIST & DIAGRAM ...........................17 ©2024 Johnson Outdoors Marine Electronics, Inc.
Page 4: Warranty
Minn Kota Limited One-Year Warranty on the Entire Product JOME warrants to the original retail purchaser only that the purchaser’s new Minn Kota CoPilot Accessory will be materially free from defects in materials and workmanship appearing within one (1) year after the date of purchase. JOME will (at its option) either repair or replace, free of charge, any parts found by JOME to be defective during the term of this warranty.
Page 5: Features

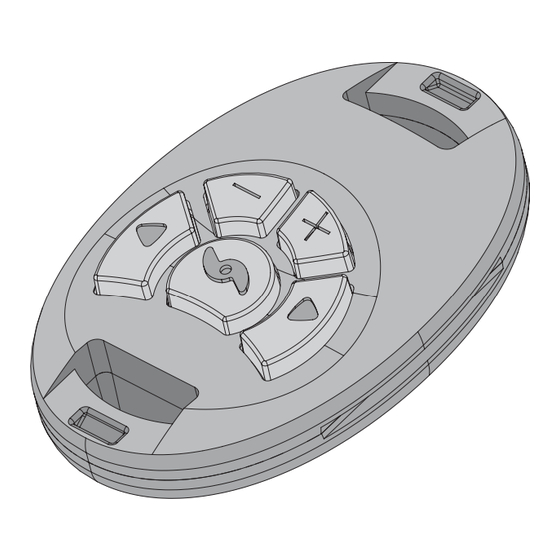

FEATURES COPILOT REMOTE Increase Speed Increase Speed Decrease Speed Decrease Speed Steer Right Steer Right Steer Left Steer Left Prop ON/OFF Prop ON/OFF COPILOT RECEIVER Learn Button Learn Button Power Connection Power Connection CoPilot Receiver CoPilot Receiver Foot Pedal Connection Foot Pedal Connection Specifications subject to change without notice.
Page 6: Installation
INSTALLING THE COPILOT Your new CoPilot accessory comes with everything you’ll need to directly install it on your trolling motor. These instructions are intended to show how to install your CoPilot onto the PowerDrive V2. Please review the parts list, mounting considerations and tools needed for installation prior to getting started.
Page 7 INSTALLATION INSTALLATION Installing the CoPilot Receiver Make sure that the Power Cables from the battery are disconnected, or that the breaker, if equipped, is "off." Power Cables Power Cables WARNING Make sure the motor is mounted on a level surface and is not connected to a power source.
Page 8 INSTALLATION ITEM(S) NEEDED #4 x 2 #A x 1 Position the CoPilot Receiver (Item #A) against the Right Sideplate Right Sideplate outside of the Right Sideplate. Align the mounting holes on the CoPilot Receiver with the mounting Mounting Mounting holes on the Sideplate. Hole Hole Using two 1/4-20 x 1 3/4’’...
Page 9: Using Copilot
USING COPILOT CONTROLLING THE MOTOR WITH COPILOT Review the complete CoPilot section of this manual to become familiar with this product. For more information on CoPilot or for additional product support, please visit minnkota.johnsonoutdoors.com. Decrease Speed Decrease Speed Increase Speed Increase Speed Steer Left Steer Left...
Page 10: Audio Modes
USING COPILOT • As soon as any remote button is pressed, the initial speed setting will be set to approximately the same value as the Speed Control value on the Foot Pedal. The prop will not automatically turn on until the Prop ON/OFF button on the remote is pressed. •...
Page 11: Adding/Removing Remotes
ADDING/REMOVING REMOTES ADDING/REMOVING REMOTES The CoPilot remote came from the factory already "Learned" by the CoPilot Receiver. Any additional remotes must be "Learned" by the receiver. The receiver stores all "Learned" information even when the motor is disconnected from a power source. To "Learn"...
Page 12: Replacing The Battery
REPLACING THE BATTERY Press and hold the Learn Button and power up CoPilot CoPilot the CoPilot Receiver by reconnecting the Power Receiver Receiver Learn Button Learn Button Connection Plug to the motor. Continue to hold the Learn Button down for 10 seconds.
Page 13 REPLACING THE BATTERY Reassemble the remote. Begin by removing the Circuit Board from the front of the Remote Case. This is the same Circuit Board that holds the Battery. Remote Remote Case Front Case Front Leave the Keypad in place on the front of the remote. Note that the Alignment Peg in the back of Remote Case must line up with the corresponding Alignment Hole in the Circuit Board.
Page 14: Service & Maintenance
Authorized Service Centers service online. Minn Kota has over 800 authorized service centers in the United States and Canada where you can purchase parts or get your products repaired. Please visit our website to locate a service center in your area.
Page 15: Compliance Statements
Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council.
Page 16 COMPLIANCE STATEMENTS FCC COMPLIANCE This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference that may be received, including interference that may cause undesired operation. Changes or modifi cations not expressly approved by Johnson Outdoors Marine Electronics, Inc.
Page 17: Parts List & Diagram
PARTS DIAGRAM & PARTS LIST COPILOT ACCESSORY The parts diagram and parts list provides Minn Kota® WEEE compliance disassembly instructions. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.
Page 18: Recommended Accessories
Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life. MK212PCL...
