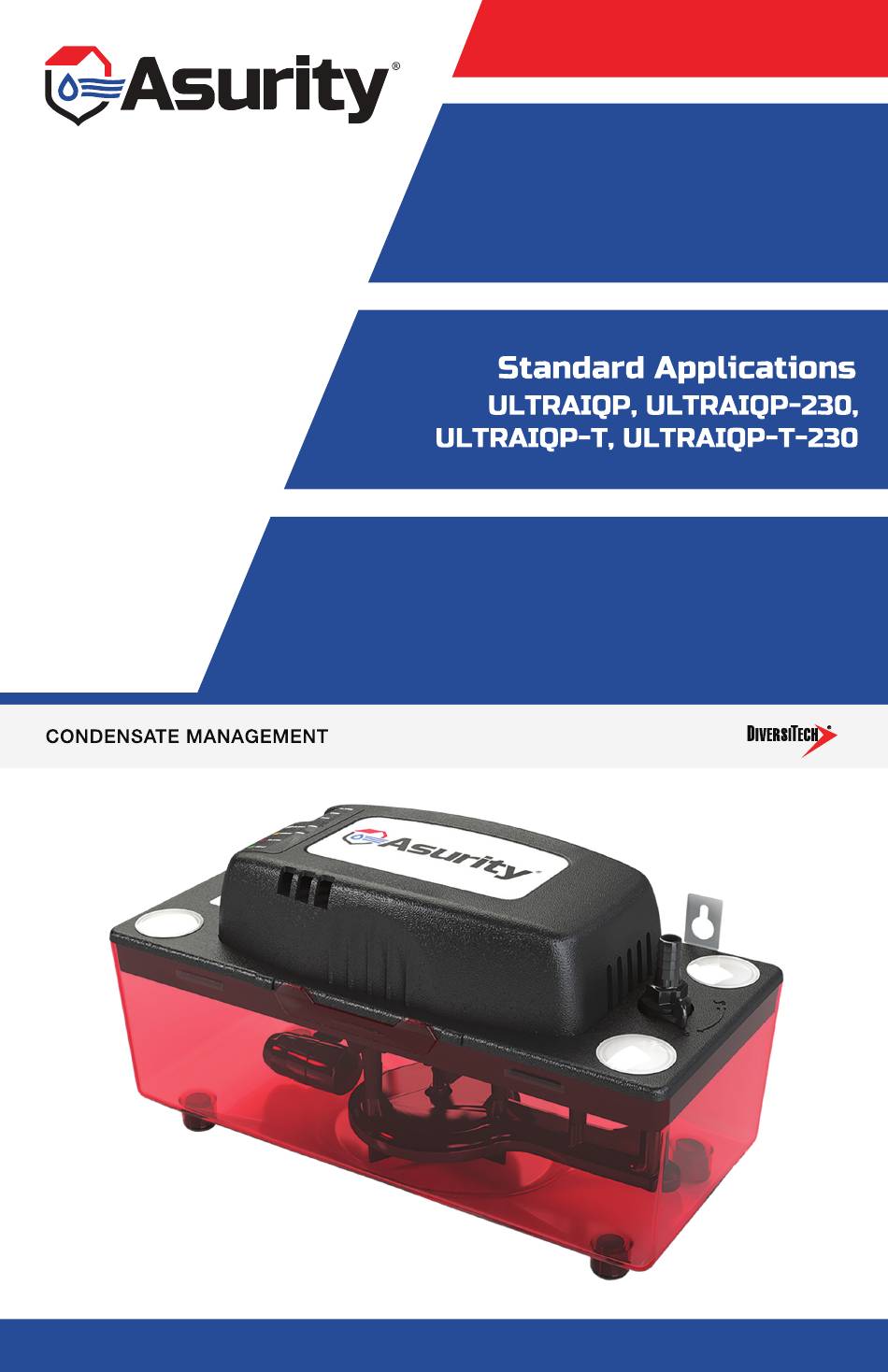

- Page 1 Condensate Pump Ultra Models: Installation Instructions...
-
Page 2: Safety Information
ASUR ITY ® SAFETY INFORMATION Please read, understand, and follow all safety instructions. Failure to follow instructions may result in property damage, serious injury, or death. DANGER ALWAYS disconnect power prior to moving, adjusting, or servicing pump or attached systems. DO NOT use this pump in the presence of spraying or standing water. -
Page 3: General Information

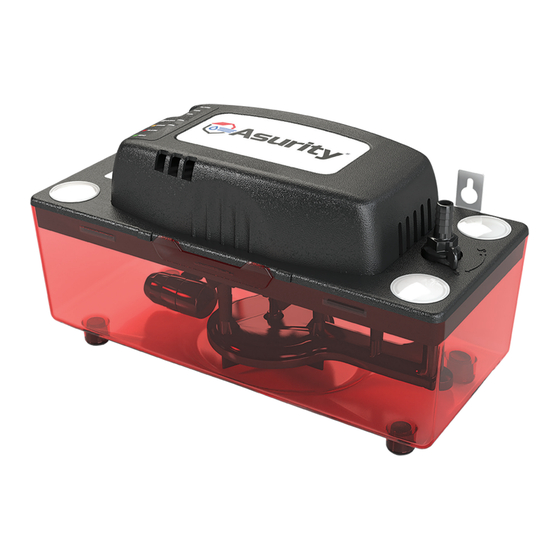

WATER TEMPERATURE RATING (NOT TESTED FOR HOT WATER) • Continuous duty 140˚F • Max inlet temperature 160˚F GENERAL INFORMATION Thank you for the purchase of the ULTRAIQP condensate pump. This pump automatically removes condensate water just like a standard condensate pump but with many customer inspired improvements. -
Page 4: Self-Cleaning
ASUR ITY ® SELF CLEANING One of the most common problems in condensate removal is the blockage of a drain line downstream from the condensate pump. These blockages are typically organic growth of mold, algae, et cetera. Just like DiversiTech’s popular clog clearing SWOOSH Drain Gun, a little bit of pressure is ®... - Page 5 FEATURES Overflow Safety Switch Terminals come integrated into the pump as an easy means to connect to external control systems. Includes ALARM, COMMON, and RUN CLEAN and DRAIN buttons connections. (NC, COM, NO for manual operation respectively) Integrated, corrosion resistant, stainless steel Hang Tabs offer a LED Indicator Lights new dimension of mounting...
-
Page 6: Package Contents
ASUR ITY ® PACKAGE CONTENTS PART DESCRIPTION QUANTITY Condensate Pump Inlet Hole Covers Wires with Pre-crimped Connectors ALARM CLEAN PRESS DRAIN PRESS ALARM READY SPECIFICATIONS ULTRAIQP ULTRAIQP-230 Rated Voltage 120 Volts/60 Hz 230 Volts/60 Hz Rated Current Draw 1.9 Amps 1.0 Amps Input Type USA 3-prong plug... -
Page 7: Installation
INSTALLATION MOUNTING OPTIONS 1A. PLACE ON FLOOR Determine condensate pump location. ALARM CLEAN PRESS DRAIN PRESS ALARM READY 1B. ATTACH TO WALL Attach condensate pump with screws (8 in. between mounting tabs). ALARM CLEAN PRESS DRAIN PRESS ALARM READY Mounting tab OPTION: REVERSE TOP IF NECESSARY Pump top may be rotated 180˚... -
Page 8: Outlet Connections
ASUR ITY ® INSTALLATION (continued) LEVEL UNIT Ensure that condensate pump is level. OUTLET CONNECTIONS INSTALL OUTLET TUBE CONNECTION Attach plastic tubing to check valve and secure with hose clamp. Route tubing up and away from condensate pump (avoid compressing or kinking tubing). -
Page 9: Inlet Connections
INSTALLATION (continued) INLET CONNECTIONS INSTALL INLET TUBE CONNECTIONS Install condensate drain tubing into one of the four inlet holes, making sure tubing is straight. Inlet tubing Inlet holes Inlet holes To humidifier If installing to a humidifier, a “P” trap should be used. “P”... - Page 10 ASUR ITY ® INSTALLATION (continued) SAFETY SWITCH CONNECTION Connect overflow safety switch terminals as shown in wiring diagram. WARNING: RISK OF ELECTRIC SHOCK Ensure that power to appliance and pump is shut off before attempting this step! Failure to follow these warnings will void the warranty and could result in a fatal electric shock.
-
Page 11: Electrical Connection
INSTALLATION (continued) ELECTRICAL CONNECTION ELECTRICAL CONNECTION WARNING: RISK OF ELECTRIC SHOCK This pump is supplied with a grounding conductor and grounding- type attachment plug.To reduce the risk of electric shock, be certain that it is connected only to a properly grounded, grounding-type receptacle. -
Page 12: Operation
ASUR ITY ® OPERATION TESTING FLOAT Manually fill the tank with water. An amber LED will indicate pump is operating. You can also press the DRAIN button to manually empty tank. TESTING OVERFLOW SWITCH (IF CONNECTED) Manually overfill tank with water. If overflow safety switch is wired correctly, appliance will shut down, condensate pump will pump out water, and a red LED will illuminate. -
Page 13: Button Functions
BUTTON FUNCTIONS BUTTON FUNCTION Press the “Drain” button. Manually test motor operation. Press the “Drain” button with water in Manually drain water from pump. Tank tank. will drain until empty. Press the “Clean” button. Press the Run a clean cycle or clean cycle will run “Clean”... -
Page 14: Maintenance And Disassembly
ASUR ITY ® MAINTENANCE AND DISASSEMBLY ALWAYS disconnect power before performing maintenance. Pump and deck may be removed from tank by pushing tabs located on tank sides away from deck while lifting on pump cover. Periodically inspect the condensate pump tank to ensure it is free of accu- mulated dirt or sludge. -
Page 15: Troubleshooting
TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Unit does not 1. Power is not 1. Ensure that power is supplied to pump. A start when supplied to pump. green LED indicator on top of pump cover full of will show that power is supplied and that condensate pump is ready. -
Page 16: Warranty
WARRANTY All pumps manufactured by or for DiversiTech Corporation (the Company) and sold by the Company under the Asurity or DiversiTech brand are warranted to be free of defects in workmanship and materials for a period of 36 months from date of sale from the distributor to the contractor. The Company will credit, repair or replace, at its option, any Pump if deemed defective within this time period. -
Page 17: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea, comprenda y siga todas las instrucciones de seguridad. Si no respeta las instrucciones, se pueden producir daños a la propiedad, lesiones graves o la muerte. PELIGRO SIEMPRE desconecte la alimentación antes de mover, ajustar o realizar mantenimiento a la bomba o a los sistemas conectados. -
Page 18: Información General
ASUR ITY ® ÍNDICE DE TEMPERATURA DEL AGUA (NO PROBADO PARA AGUA CALIENTE) • Funcionamiento continuo a 60˚C • Temperatura máxima de entrada de 71.1˚C INFORMACIÓN GENERAL Gracias por adquirir la bomba de condensado ULTRAIQP. Esta bomba remueve automáticamente el condensado de agua al igual que una bomba de condensado estándar, pero posee amplias mejoras inspiradas en los clientes. - Page 19 AUTOLIMPIEZA Uno de los problemas más comunes en la remoción del condesado es el bloqueo de la línea de drenaje aguas abajo desde la bomba de condensado. Estos bloqueos normalmente se originan por crecimientos orgánicos de moho, algas, etc. Al igual que la popular pistola de drenaje SWOOSH® de DiversiTech para la limpieza de las obstrucciones, un poco de presión es usualmente todo lo que se necesita para limpiar la obstrucción.
- Page 20 ASUR ITY ® CARACTERÍSTICAS El interruptor de seguridad de desbordamiento Las terminales vienen integradas en la bomba para facilitar la conexión a sistemas de control externos. Incluye conexiones de ALARMA, Botones de limpieza y drenaje COMÚN y MARCHA. (NC, COM, NO respectivamente) para una operación manual Lengüetas de acero inoxidable...
-
Page 21: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Bomba de condensación Cubiertas de orificios de entrada Cables con conectores prensados ALARM CLEAN PRESS DRAIN PRESS ALARM READY ESPECIFICACIONES ULTRAIQP ULTRAIQP-230 Voltaje calificado 120 voltios/60 Hz 230 voltios/60 Hz Consumo calificado de 1,9 amperios 1,0 amperios corriente Tipo de entrada... -
Page 22: Instalación
ASUR ITY ® INSTALACIÓN OPCIONES DE MONTAJE 1A. COLOQUE EN EL PISO Determine la ubicación de la bomba de condensación ALARM CLEAN PRESS DRAIN PRESS ALARM READY 1B. FIJE A LA PARED Fije la bomba de condensación con los tornillos (20,32 cm entre las lengüetas de montaje). -
Page 23: Conexiones De Salida
INSTALACIÓN UNIDAD DE NIVEL Asegúrese de que la bomba de condensación esté nivelada. CONEXIONES DE SALIDA INSTALE LA CONEXIÓN DEL TUBO DE SALIDA Fije el tubo de plástico para verificar la válvula y asegurarlo con la abrazadera para manguera. Guíe la tubería hacia arriba y lejos de la bomba de condensación (Evite comprimir o retorcer la tubería) Tubería de plástico de vinilo transparente de 9,53 mm... - Page 24 ASUR ITY ® INSTALACIÓN CONEXIÓN DE ENTRADA INSTALE LAS CONEXIONES DEL TUBO DE ENTRADA Instale la tubería de drenaje de condensación en uno de los cuatro orificios de entrada, asegurándose de que la tubería esté recta. Tubería de entrada Ori cios de entrada Ori cios de entrada...
-
Page 25: Conexiones Eléctricas
INSTALACIÓN CONEXIONES ELÉCTRICAS CONEXIÓN DE SEGURIDAD DEL INTERRUPTOR Conecte un interruptor de seguridad para desbordes como se muestra en el diagrama de cableado. ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA Asegúrese de que la bomba y el sistema estén apagados antes de intentar realizar este paso! Si no sigue estas advertencias anulará... - Page 26 ASUR ITY ® INSTALACIÓN CONEXIONES ELÉCTRICAS ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA Esta bomba se suministra con un conductor de conexión a tierra y un enchufe de conexión con conexión a tierra. Para reducir el riesgo de descarga eléctrica, asegúrese de que esté conectada solo a un receptáculo de conexión a tierra debidamente conectado a tierra.
-
Page 27: Operación
OPERACIÓN FLOTADOR DE PRUEBA Llene manualmente el tanque con agua. Una luz LED ámbar indica el funcionamiento correcto del flotante También puede presionar el botón de drenaje (DRAIN) para vaciar el tanque manualmente. INTERRUPTOR DE REBOSE DE PRUEBA (SI ESTÁ CONECTADO) Sobrellene manualmente el tanque con agua. -
Page 28: Funciones De Los Botones
ASUR ITY ® FUNCIONES DE LOS BOTONES BOTÓN FUNCIÓN Presione el botón de drenaje (Drain). Probar manualmente el funcionamiento del motor. Presione el botón de drenaje (Drain) con Drenar manualmente el agua de la agua en el tanque. bomba. El tanque drenará hasta vaciarse. - Page 29 MANTENIMIENTO Y DESENSAMBLAJE SIEMPRE desconecte la alimentación antes realizar mantenimiento. La bomba y la plataforma se pueden retirar del tanque presionando las pestañas ubicadas en los costados del tanque lejos de la plataforma, mientras levanta la cubierta de la bomba. Inspeccione periódicamente el tanque de la bomba de condensación para asegurarse de que esté...
-
Page 30: Solución De Problemas
ASUR ITY ® SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA La unidad no 1. No hay 1. Asegúrese de que haya alimentación a la bomba. se enciende alimentación a la Una luz LED indicadora verde en la parte superior cuando se bomba. - Page 31 GARANTÍA Todas las bombas fabricadas por o para DiversiTech Corporation (la Compañía) y vendidas por la Compañía bajo la marca Asurity o DiversiTech están garantizadas para estar libres de defectos en la mano de obra y en los materiales por un período de 36 meses a partir de la fecha de la venta del distribuidor al contratista.
- Page 32 Asurity is a registered trademark of DiversiTech Corporation ® DiversiTech Corporation Duluth, GA 30097 800.995.2222 ©2022 DiversiTech Corporation 0622.6...
