Summary of Contents for Stage6 MK2 R

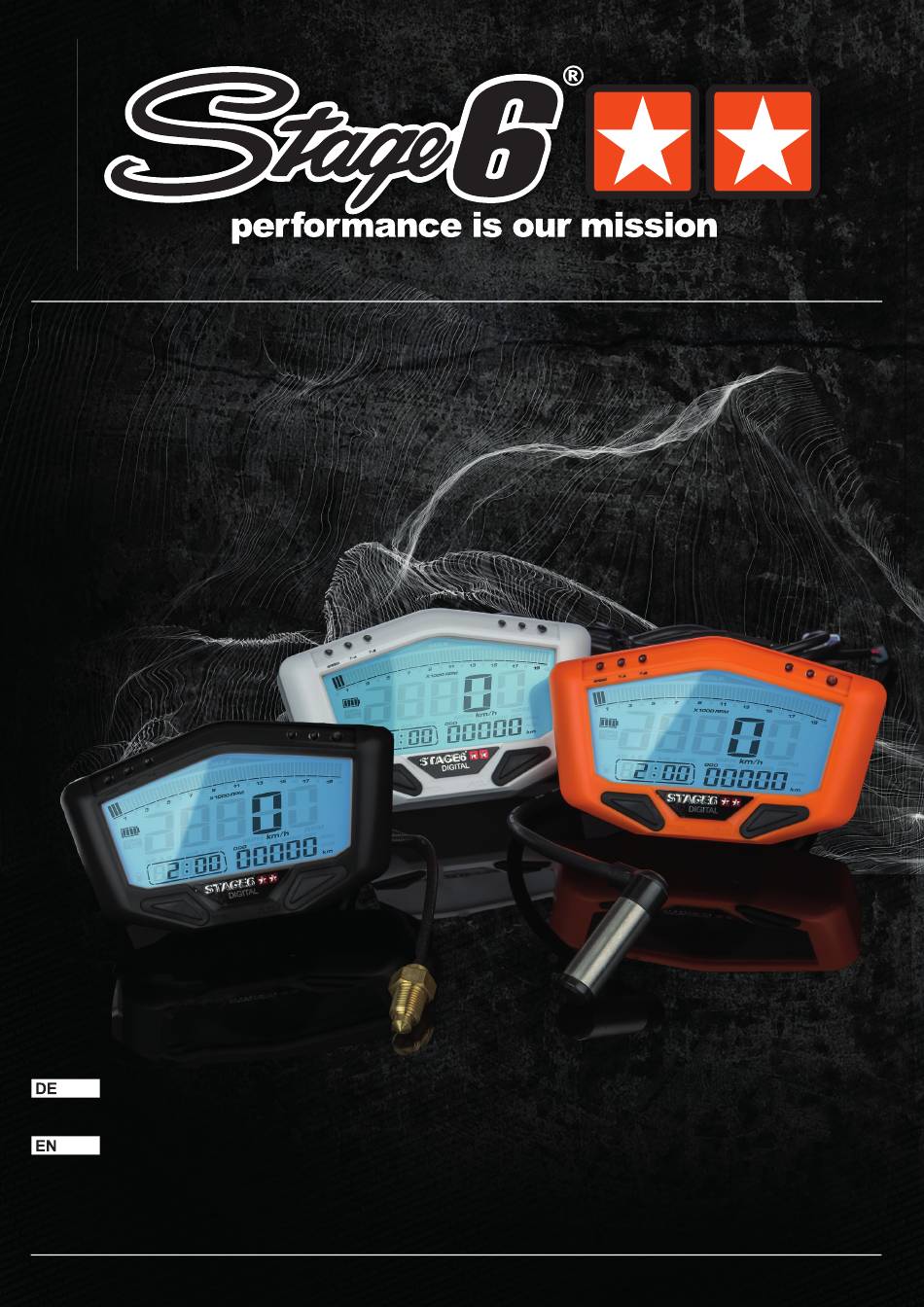

- Page 1 S6-4081/XX 01/2023 - INS40.81 DIGITAL-TACHOMETER MK2 DIGITAL-SPEEDOMETER MK2 Stage6 GmbH · Europaallee 5 · 66113 Saarbrücken · Germany · phone: +49 6805 206 33 88 · www.stage6-racing.com · info@stage6-racing.com...
- Page 2 MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL 1. Einleitung Vielen Dank, dass du dich für den STAGE6-TACHOMETER Erklärung der Symbole entschieden hast. Bitte lies dir diese Anleitung vor Montage und Inbetriebnahme des Tachos sorgfältig durch und heb HINWEIS sie für eventuell später auftretende Fragen auf.
- Page 3 1 Aktiver Geschwindigkeitssensor 2 Magnetschraube für Bremsscheibe 3 Geschwindigkeitssensor-Halterung, Typ L 4 Öltemperatursensor-Adapter 5 Wassertemperatursensor-Adapter 6 Temperatursensor 7 Temperatursensor-Kabel (2 m) 8 EGT Temperatursensor-Kabel 9 EGT Sensor 10 Schelle (40~64mm) 11 Schelle (21~38mm) 12 Mutter M5 EGT Sensor (Zubehörteil 9) Mutter M5 (Zubehörteil 12) EGT Temperatursensor-Kabel (Zubehörteil 8) Schelle(Zubehörteil 10/11)
-
Page 4: Funktionen Und Einstellungen
MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL Schraube M5 x 12L (2 x) 2.2 Anbauanleitung HINWEIS Instrumenthalterung für Lenker Bitte den gewünschten Winkel vor dem Anziehen der Schrauben einstellen. Halterung am Lenker befestigen (7/8 Zoll) Schraube M5 x 15L (2 x) Unterlegscheibe M5 (2 x) Instrumentaufnahmeplatte Instrument... - Page 5 4.1 Wechseln zwischen Ansichten und Funktionen • Im Standby-Modus eine beliebige Taste drücken, um das Instrument zu aktivieren. 4.1.1 Die Auswahltaste 4.1.2 Die Einstelltaste In der Standard-Ansicht • die Einstelltaste 3 Sekunden lang • In der Standardansicht die Auswahl- gedrückt halten, um die Geschwin- taste drücken, um von der Uhrzeit digkeitseinheit zu ändern.
- Page 6 MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL 4.1.3 Gleichzeitiges Drücken beider Tasten (Standard-Ansicht) • Beide Tasten gleichzeitig kurz • Beide Tasten 3 Sekunden lang drücken, um vom Digitaltachometer gedrückt halten, um in die Einstell- zum digitalen Drehzahlmesser zu Ansicht zu gelangen (siehe 4.2). gelangen.
- Page 7 • Bsp.: Die Einstellung wurde von „Hi“ Die Geschwindigkeits- auf „Lo“ geändert. warnlampe leuchtet auf, • Die Auswahltaste drücken, um zur wenn die Momentange- Einstellung des Drehzahlbereiches schwindigkeit den einge- stellten Wert erreicht. zu gelangen. Vorbemerkung zur Einstellung des Schaltblitzes Bitte als Erstes den eigentlichen Schaltblitz, dann den Vor- Schaltblitz B und dann den Vor-Schaltblitz A einstellen.
- Page 8 MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL Vor-Schaltblitz A Temperaturwarnung B • Bsp.: Der Vor Schaltblitz A soll bei • Bsp.: Die Temperaturwarnung B soll 7.500 U/min angehen, d. h. auf 508 °C gesetzt werden. 500 U/min vor dem Vor Schaltblitz B. •...
- Page 9 Widerstand der Kraftstoffanzeige Zielgeschwindigkeits-Timer • Bsp.: Der Widerstand der Kraftstoff- • Bsp.: Die Einstellung des Zielge anzeige ist 510 Ω. schwindigkeits Timers soll auf • Mithilfe der Einstelltaste kannst du 0–110 km/h gesetzt werden. den entsprechenden Wert wählen. • Mithilfe der Einstelltaste kannst du den entsprechenden Wert einstellen.
- Page 10 MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL 5.1 Zielgeschwindigkeits-Timer • In der Standard-Ansicht die Ein- • Sobald die Zielgeschwindigkeit stelltaste 3 Sekunden lang gedrückt erreicht ist, stoppt der Timer automa- halten, um in den Timer-Modus zu tisch. wechseln. • Wenn du einen weiteren Test durch- führen möchtest, drück die Einstell- WARNUNG taste, um den Speicher zu löschen...
- Page 11 WARNUNG • Der Timer startet automatisch, sobald sich das Fahrzeug bewegt. Verwende diese Funktion bitte nur auf Rennstrecken, um Unfälle zu vermeiden. HINWEIS • In der Power-Test-Ansicht die Um die Power-Test-Einstellungen Auswahltaste 3 Mal drücken, um anzupassen, siehe 4.2. den Höchstgeschwindigkeits-Timer aufzurufen.
- Page 12 MONTAGE- UND BEDIENUNGSANLEITUNG DIGITAL-TACHOMETER MK2, UNIVERSAL Einbau der Geschwindigkeitssensor-Halterung, Typ S • Die Schraube der Bremszange • Die Halterung an der Bremszan- lösen. ge befestigen. • Die Position der Halterung so • Den Geschwindigkeitssensor in ren, dass der Sensor in Richtung der Halterung befestigen.
-
Page 13: Fehlerbeseitigung
6. Fehlerbeseitigung Bei folgenden Problemen liegt nicht unbedingt ein Defekt des Gerätes vor. Überprüf bitte die hier angegebenen Möglichkeiten, bevor du das Gerät zur Reparatur einreichst. Problem Mögliche Lösungen Das Gerät ist eingeschaltet, aber funktioniert nicht. • Vergewisser dich, dass das Gerät korrekt angeschlossen ist und die Sicherungen nicht beschädigt sind. - Page 14 INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL 1. Introduction Thank you for purchasing the STAGE6 DIGITAL SPEEDO- Explanation of Symbols METER MK2. Before installing and operating the instrument, please read the instructions carefully and retain them NOTE for future reference. Information after this symbol will help you understand es- 1.
-
Page 15: Wiring Diagram
1.2 Optional Accessories 1 Active speed sensor 2 Magnetic screw for brake disc 3 Speed sensor bracket, type L 4 Oil temperature sensor adapter 5 Water temperature sensor adapter 6 Temperature sensor 7 Temperature sensor cable (2 m) 8 Temperature extension wire 9 EGT temperature sensor 10 Stainless clamp(40~64mm) 11 Stainless clamp(21~38mm) -
Page 16: Installation
INSTRUCTIONS DIGITAL SPEEDOMETER, UNIVERSAL M5 x 12L screw (2 x) 2.2 Installation NOTE Instrument bracket for handlebar Please adjust the angle of the instrument Mount the bracket to the handlebar (7/8 inch) before tightening the screws. M5 x 15L screw (2 x) M5 washer (2 x) Instrument mounting plate Instrument... -
Page 17: Switching Between Screens
4.1 Switching Between Screens • In Standby mode, press any button to activate the instrument. 4.1.1 The Select Button 4.1.1 The Adjust Button In the main screen, • In the main screen, press the Select • press and hold the Adjust Button Button to switch from clock readout for 3 seconds to change the speed to temperature A readout. -
Page 18: Setting Up The Instrument
INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL 4.1.3 Pressing Both Buttons At Once (In Main Screen) • Press both buttons at once to switch • Press and hold both buttons for from digital speedometer to digital 3 seconds to enter set-up mode (see tachometer. - Page 19 • E.g.: The setting has been changed The speed warning lamp to “Lo” (negative impulse). lights on when the current • Press the Select Button to get to the speed has reached the setting of the RPM range. set value. About the Shift Light Setting First set the actual shift light, then pre-shift light B and then pre- shift light A.
- Page 20 INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL Pre-Shift Light A Temperature Alarm B • E.g.: The pre shift light A is to come • E.g.: Temperature alarm B is to be on at 7,500 RPM, i.e. 500 RPM before changed to 508 °C. shift light B.
- Page 21 The Fuel Gauge Resistance Target Speed Timer • E.g.: The fuel gauge resistance is to • E.g.: The target speed timer setting is be changed to 510 Ω. to be changed to 0–110 km/h. • Press the Adjust Button to choose •...
- Page 22 INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL 5.1 Target Speed Timer Test • In the main screen, press and hold • Once the target speed has been the Adjust Button for 3 seconds to reached, the timer will stop counting switch the instrument to timer mode. automatically.
- Page 23 • As soon as the scooter moves, the WARNING timer will start automatically. Please only use this function on race tracks to avoid accidents! NOTE • In the Power Test screen, press the out how to adjust the Power Select Button 3 times to enter the top Test timer settings, please see 4.2.
- Page 24 INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL S-Type Speed Sensor Bracket Installation Instructions • Loosen the screw on the caliper. • Install the S-type bracket on the caliper. • Adjust the bracket to the proper • Install the speed sensor. angle: once the speed sensor has been installed into its bracket and the magnets have been installed into the screws of the brake disc,...
-
Page 25: Troubleshooting
6. Trouble Shooting The following problems do not necessarily mean that the instrument is faulty. Please try the following steps before sending it in for repair. Problem Possible Solutions The instrument doesn’t work although the power is on • Please ensure that the wiring is connected and wiring and fuse are not broken. •... - Page 26 INSTRUCTIONS DIGITAL SPEEDOMETER MK2, UNIVERSAL notes...
- Page 28 Stage6 GmbH · Europaallee 5 · 66113 Saarbrücken · Germany · phone: +49 6805 206 33 88 · www.stage6-racing.com · info@stage6-racing.com...
