Page 3 Notice technique d’installation et d’utilisation Orion OREL OREL ORRS ORRS ORRA ORRA ORRD ORRD OREV OREV Radiocommandes Orion - 324501J - 3 -...
Page 4: Table Of Contents
Table des matières 1 - Règles d’utilisation et précautions générales ....p. 6 2 - Présentation de la Série Orion ........p. 7 3 - Fonctionnement ............p. 8 3.1- Principe de fonctionnement ............p. 8 3.2- Principe de configuration des produits........... p. 9 3.3- Fonctionnement du bouton «Marche/Arrêt» .......p. 10 3.4- Fonctionnement du relais «RM»...
Page 5 7.7- Programmation des interverrouillages d’ordres antagonistes ....p. 38 7.7.1- Particularité du mode de fonctionnement «bistable» ....p. 39 7.7.2- Particularité du récepteur ORRA ...........p. 39 7.8- Programmation du canal de fréquence radio ...........p. 40 7.8.1- Lecture du canal radio de travail du récepteur......p. 42 7.9- Modification de la puissance d’émission radio .........p. 43 7.10- Programmation de la durée temporisation fonction «Mise en veille» ..p. 44 7.11- Effacement des paramètres du récepteur ..........p. 45 7.12- Effacement des paramètres émetteur OREV ..........p. 46 8 - Installation et recommandations......p. 47 8.1- Antiparasitage ....................p.
Page 6: Règles D'utilisation Et Précautions Générales
1 - Règles d’utilisation et précautions générales Une télécommande est considérée comme un organe de commande, sa bonne mise en œuvre doit respecter les règles en découlant. Pour une sécurité maximale du maniement de la télécommande radio, il est recommandé de respecter les instructions fournies dans ce manuel.
Page 7: Présentation De La Série Orion
2 - Présentation de la Série Orion Nous vous remercions d’avoir choisi la Série de télécommandes radio Orion. La Série Orion répond aux besoins des nombreuses applications standards et industrielles simples, mais également multifonctions. Cette Série intégre pour cela une large gamme d’émetteurs et de récepteurs (types et nombre de fonctions différents) satisfaisant la variété d’exigences rencontrée.
Page 8: Fonctionnement
3 - Fonctionnement 3.1- Principe de fonctionnement La Série Orion permet de commander à distance un ou plusieurs récepteurs équipés de relais. La communication entre l’émetteur et le récepteur s’effectue par ondes radio, sur un canal particulier avec un codage personnalisé (code d’identité). La liaison radio est momentanée, elle est seulement active lors de l’appui sur un bouton de l’émetteur. Chaque relais du récepteur peut être programmé pour adopter un comportement personnalisé en fonction de l’application. (Exemple en fonction de la programmation.) PRINCIPE Bouton n°1 Relais n°1 appuyé actionné canal radio n°17 (communication codée) Emetteur Récepteur Orion - 324501J - 8 -...
Page 9: Principe De Configuration Des Produits
3.2- Principe de configuration des produits Toutes les configurations et personnalisations de fonctionnement des produits décrites au chapitre «Configuration des appareils» sont réalisées depuis : - L’émetteur : en utilisant les boutons de fonction, le bouton «Marche/Arrêt» (suivant modèle) et un DIP switch interne. - Le récepteur : en utilisant 3 cavaliers de codage (récepteurs ORRS et ORRA) ou microswitchs (récepteur ORRD) de programmation appelés , ainsi que trois LEDs ORRA...
Page 10 3.3- Fonctionnement du bouton «Marche/Arrêt» Certains modèles d’émetteurs sont dotés d’un bouton «Marche/ Arrêt» qui a pour rôle: „ L’allumage et l’extinction de l’émetteur, évitant ainsi toutes actions involontaires sur les boutons de fonction lorsque l’émetteur est éteint. „ La commande d’un relais «RM» dans le récepteur (suivant modèle et uniquement si le récepteur reçoit l’ordre de changement d’état).
Page 11 3.4- Fonctionnement du relais «RM» Certains modèles de récepteurs sont dotés d’un relais «RM». Ce relais peut être directement activé et désactivé avec le bouton «Marche/Arrêt» de l’émetteur (disponible suivant modèle) ou bien activé en même temps qu’un relais de fonction (relais commun). Descriptions des 2 modes de fonctionnement pour ce relais : Mode 1 (par défaut) : «Marche/Arrêt» Note : l’émetteur doit être obligatoirement équipé d’un bouton «Marche/Arrêt»...
Page 12 Pour utiliser ce mode de fonctionnement : Mettre le récepteur hors tension. Récepteurs ORRS et ORRA : mettre les cavaliers pour faire le strap. Récepteur ORRD : placer les microswitchs sur la position «ON» ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 JP2 JP3...
Page 13: Configuration Par Défaut À La Livraison
4 - Configuration par défaut à la livraison 4.1- Instructions avant utilisation Les émetteurs et les récepteurs Orion possèdent des pré- réglages à la livraison permettant d’être utilisés immédiatemment. Cependant, il est indispensable de modifier et de personnaliser ces réglages afin d’assurer l’unicité de l’installation et de découvrir l’étendue des fonctions que propose la Série Orion (voir chapitre «Configuration des appareils»).
Page 14: Configuration Des Récepteurs À La Livraison
4.3- Configuration des récepteurs à la livraison Affectation «boutons Récepteur sur rail DIN ORRD22••• (2+1 ou 3 relais) : émetteur / relais - Boutons émetteurs B1 et B2 affectés aux relais R1 et R2 récepteur» - Relais «Marche/R3» réglé en relais «Marche» (Toutes les Récepteur ORRS21••• (2 relais) : affectations par - Boutons émetteurs B1 et B2 affectés aux relais R1 et R2 défaut ont été réalisées avec le Récepteur ORRS42••• (4+1 relais) : code d’identité : - Boutons émetteurs B1 à B4 affectés aux relais R1 à R4 [GROUPE 1] + [ON - ON - ON - ON - ON - Récepteur ORRA82•••...
Page 15: Références Commerciales Des Produits
5 - Références commerciales des produits 5.1- Emetteurs ORE Nombre de boutons de fonction Version d’émetteur Multifonctions Industriel OREV OREL Industriel Multifonctions avec bouton OREV OREL avec bouton «Marche/Arrêt» «Marche/Arrêt» OREV21SL1 OREV22SL1 OREV41SL1 OREV42SL1 OREL42SL1 OREL62SL1 OREL81SL1 OREL82SL1 ORELD2SL1 ORELH1SL1 (1) = Livrés avec 2 piles AAA (2) = Livrés avec 3 piles AAA, peuvent être utilisés avec 3 accumulateurs AAA.
Page 16: Accessoires Pour Émetteurs
5.3- Accessoires pour émetteurs Référence Désignation Clip d'accrochage (sur support type ceinture, poche, support OWE01...) (voir OWE10 installation du clip en annexe G) (1) OWE20 Sangle autour du cou OWE30 Mousse de protection pour émetteur multifonctions (OREL) UBWE34 Pochette de rangement pour émetteur multifonctions (OREL) et industriel (OREV) Support de fixation pour émetteurs ORET, OREI, OREV et OREL équipés du clip OWE01 d'accrochage OWE10 ORCL Support mural pour émetteur multifonctions (OREL) Support chargeur 12-24VDC (prise véhicule) / 9VDC + 3 accumulateurs type AAA, ORCL1 pour émetteur multifonctions (OREL) avec accumulateurs - Fusible 250V@T2A Support chargeur 230VAC (prises EU, UK, US fournies) / 9VDC + 3 ORCLU accumulateurs type AAA, pour émetteur multifonctions (OREL) avec accumulateurs Planche de 60 étiquettes rectangulaires pour émetteur OREV et OREL (4,6 ou 8 OWE301 boutons) (1) Planche de 96 étiquettes rondes pour émetteur multifonctions (OREL) 12 ou 16 OWE403 boutons (1) (1) = 1 accessoire est livré en standard avec l’émetteur.
Page 17: Caractéristiques Techniques
6 - Caractéristiques techniques 6.1- Emetteurs Orion Industriel Multifonctions (OREV) (OREL) Matière du boîtier Couleur du boitier jaune / noir jaune Etanchéité IP65 IP65 Poids (avec pile ou batterie) 105 g. 160 g. Nombre de boutons de 2 ou 4 4, 6, 8, 12 ou 16 commande 4096 codes possibles...
Page 18: Supports Chargeurs
6.2- Supports chargeurs IMPORTANT : les supports chargeurs sont uniquement utilisables avec les émetteurs Orion Multifonctions (ORELxxxxx) équipés d’accumulateurs AAA. NE PAS METTRE EN CHARGE DES PILES NON RECHARGEABLES. Support chargeur (ORCL) Matière du boîtier, couleur et indice d’étanchéité ABS, Jaune, IP20 Poids 400 g. Alimentation par prise véhicule 12 à 20 VDC Alimentation par prise type «Européenne»...
Page 19: Récepteurs Orion (Orr)
6.3- Récepteurs Orion (ORR) Industriel Industriel Rail DIN (petit modèle) (grand modèle) (ORRD) (ORRS) (ORRA) Matière du boîtier PC-GF Couleur du boitier Gris Jaune Gris Etanchéité IP20 IP65 IP65 Poids maximal 220 g. 350 g. 1200 g. Nombre de sortie relais de commande 3 ou 2+1 (1) 2 ou 4+1 (1) 8+1 (1) ou 16+1 (1)
Page 20: 1- Relais : Limitation De Commande
6.3.1- Relais : limitation de commande Le nombre maximal de relais activés en même temps est limité à : Industriel Industriel Rail DIN (petit modèle) (grand modèle) (ORRD) (ORRS) (ORRA) 3 relais : 4 relais : 9 relais : Nombre de relais 3 relais de fonction 4 relais de fonction 9 relais de fonction...
Page 21: 3- Protection De La Carte Récepteur Et Des Relais
6.3.3- Protection de la carte récepteur et des relais - Protection de l’alimentation : Contre les surintensités : 1 fusible sur la phase (ORRS et ORRA) Contre les inversions de polarités dans le cas d’alimentation 12VDC. - Caractéristiques et calibres des fusibles : Récepteur industriel Récepteur industriel «petit modèle» «grand modèle» ORRS ORRA 30 31 32 33 34 35 36 37 V1 V2 V1 V2 V3 1 2 3 9 10 11 12 13 9 10 11 12 13...
Page 22: 4- Particularité Du Récepteur Orrd Sur Rail Din
6.3.4- Particularité du récepteur ORRD sur rail DIN bornier «Alimentation» Le récepteur sur rail DIN ORRD possède bornier des contacts un relais «RM/R3» dont la fonction peut du relais «RM/R3» être sélectionnée à l’aide du microswitch de programmation Ce relais peut prendre la fonction de relais «RM» (voir description au chapitre «RM») ou de Fonctionnement du relais Microswitch «JP4»...
Page 23: Configuration Des Appareils
7 - Configuration des appareils 7.1- Etapes de configuration à respecter ~ 10 mn Avant installation et utilisation définitive, nous vous conseillons de configurer les appareils avec des réglages personnalisés en suivant les étapes 1 à 7. Ces étapes devront être effectuées sur un plan de travail isolé en atelier. Programmation du nouveau code d’identité de l’émetteur Etape 1 > voir chapitre Programmation du code d’identité émetteur Configuration standard Configuration personnalisée Effacement des pré-réglages du Association standard des récepteur boutons de l’émetteur avec les > voir chapitre Effacement des relais du récepteur : paramètres du récepteur...
Page 24: Programmation Du Code D'identité Émetteur
7.2- Programmation du code d’identité émetteur Emetteur et récepteur sont liés par un canal radio et un code d’identité. Lors de la procédure d’association, le ou les relais des récepteurs vont «apprendre» le code d’identité du ou des émetteurs. Ce code d’identité se programme sur l’émetteur, il est choisi librement par l’utilisateur afin de personnaliser son installation. L’émetteur Orion propose un choix important de codes d’identité possibles: 4096 possibilités Ce nombre important de codes est obtenu en mixant «Groupe de codes d’identité» (16 groupes max) et codes programmés au moyen d’un DIP- Switch à...
Page 25 Remarque : les étapes 2 à 4 ne sont pas nécessaires si le groupe de codes d’identité par défaut à la livraison (01) est conservé. Ouvrir le boitier de l’émetteur Appuyer sur le bouton S1, les voyants clignotent de façon alternative Appuyer sur le bouton de fonction pour entrer dans le mode de programmation du groupe. Le numéro de groupe de code d’identité actuellement utilisé par l’émetteur est retranscrit par les voyants : Voyant ROUGE : indique les dizaines (si allumé = n°groupe > 10) Voyant VERT : indique les unités Chaque appui sur le bouton va incrémenter le numéro de groupe de codes : de n° 1 à n°16, puis retour n°1 etc... Valider le groupe de codes d’identité en appuyant sur le bouton (ou bouton «Marche/ Arrêt» si présent).
Page 26: Association "Standard" Emetteur / Récepteur
7.3- Association «Standard» Emetteur / Récepteur Cette procédure permet : „ d’effacer automatiquement les précédentes programmations du récepteur, „ de mémoriser dans le récepteur le nouveau code d’identité programmé sur l’émetteur, „ de caler le récepteur sur la fréquence de l’émetteur, „ de réaliser une association standard des boutons de l’émetteur vers les relais du récepteur comme suit : Bouton n°1 de l’émetteur affecté au relais n°1 du récepteur, Bouton n°2 de l’émetteur affecté au relais n°2 du récepteur, Bouton n°3 de l’émetteur affecté au relais n°3 du récepteur etc... Cette procédure de programmation efface toutes associations boutons/relais, interverrouillages,...
Page 27 Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure. Récepteurs ORRS et ORRA : mettre les cavaliers pour faire le strap. Récepteur ORRD : placer les microswitchs sur la position «ON»...
Page 28: Association "Personnalisée" Emetteur / Récepteur
7.4- Association «Personnalisée» Emetteur / Récepteur 7.4.1- Principe de l’association bouton / relais Une fois un code d’identité choisi et programmé sur l’émetteur, les relais du récepteur doivent être affectés aux boutons de l’émetteur. L’émetteur et le récepteur doivent être sur la même canal radio. IMPORTANT : Chaque relais de fonction du récepteur peut apprendre un maximum de : Récepteurs ORRS et ORRD : 10 «numéros de bouton + codes d’identité» différents...
Page 29 ORRA ORRS ORRD - Les voyants sont allumés en continu. - Le récepteur attend un ordre de l’émetteur pour démarrer les affectations boutons/relais Si l’émetteur posséde un bouton «Marche/Arrêt», allumer l’émetteur. - Appuyer et relâcher un des boutons de fonction de l'émetteur s'éteint, ORRA la procédure de programmation commence ORRS ORRD clignote 1 fois le récepteur attend "d'affecter" un numéro de bouton + un code d'identité à son relais n°1 - Appuyer sur le bouton n°1 de l'émetteur (par exemple) attente de 6,5s, si dans un délai de 6,5 secondes...
Page 30: 2- Association Bi-Commande Sur 1 Relais
7.4.2- Association bi-commande sur 1 relais Il est possible d’associer un bouton pour la fermeture d’un relais et un deuxième bouton pour son ouverture. Cette association configure automatiquement le mode de fonctionnement en bistable. ► Reprendre la procédure 7.4.1 et à l’étape 6 pour configurer le relais 1 par exemple en bi-commande bistable : - Appuyer et relâcher un des boutons de fonction de l'émetteur s'éteint, ORRA la procédure de programmation commence...
Page 31: Modes Sélection Multirécepteurs
7.5- Modes sélection multirécepteurs Ce mode de fonctionnement permet de sélectionner le ou les récepteurs à commander à partir de l’émetteur. Seuls les émetteurs OREV et OREL avec 4 boutons de fonction minimum et bouton «Marche/Arrêt» permettent d’utiliser le mode sélection multirécepteurs. 2 modes sont proposés : Mode sélection multirécepteurs à canal fixe. Mode sélection multirécepteurs à canal auto. Accés aux modes sélection multirécepteurs : B1 B2 B3 B4 Bouton «Marche/Arrêt»...
Page 32: 1- Mode Sélection Multirécepteurs À Canal Fixe
7.5.1- Mode sélection multirécepteurs à canal fixe Ce mode permet de commander indépendemment jusqu’à 13 récepteurs (avec ORELD2SL1) avec 1 seul émetteur sur le même canal radio. PRINCIPE DE FONCTIONNEMENT : émetteur OREL EXEMPLE : émetteur OREV B1 B2 Canal radio n° 16 B3 B4 Code identité...
Page 33 Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure. Récepteurs ORRS et ORRA : mettre les cavaliers pour faire le strap. Récepteur ORRD : placer les microswitchs sur la position «ON»...
Page 34: 2- Mode Sélection Multirécepteurs À Canal Auto
7.5.2- Mode sélection multirécepteurs à canal auto Ce mode permet la commande de récepteurs sur des canaux différents (l’émetteur va automatiquement changer de canal radio pour chaque combinaison «bouton de fonction + bouton «Marche Arrêt») Ce mode permet d’utiliser plusieurs émetteurs en même temps. le canal d’émission radio n°18 ne sera pas utilisé. Les canaux seront automatiquement programmés de 1 à 17. PRINCIPE DE FONCTIONNEMENT : émetteur OREL EXEMPLE : émetteur OREV B1 B2 Canal radio n°...
Page 35 METHODE ET PROCEDURE D’ASSOCIATION : Après avoir choisi un code d’identité (DIP_switch 8 curseurs) et éventuellement un groupe de codes d’identité pour l’émetteur OREV, les associations émetteur / récepteurs se font successivement pour chaque récepteur : Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure.
Page 36: Programmation Du Mode De Fonctionnement Des Relais
7.6- Programmation du mode de fonctionnement des relais Il existe 3 modes de fonctionnement possibles des relais de commande : Mode 1 Mode 2 Mode 3 Continu contact travail Continu contact repos Bistable (télérupteur) le contact du relais le contact du relais le contact du relais récepteur se ferme au récepteur est fermé...
Page 37 Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure. Récepteurs ORRS et ORRA : mettre le cavalier pour faire le strap. Récepteur ORRD : placer le microswitch sur la position «ON» ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 Récepteurs ORRS et ORRA : mettre le récepteur sous tension...
Page 38: Programmation Des Interverrouillages D'ordres Antagonistes
7.7- Programmation des interverrouillages d’ordres antagonistes Cette procédure permet d’interdire des actions antagonistes déclenchées par l’appui simultané de deux boutons de fonction de l’émetteur. Les relais concernés par l’interverrouillage seront mis à l’état «repos» si un interverrouillage est détecté. IMPORTANT : Le cavalier ou microswitch est utilisé pour la procédure de programmation des ordres antagonistes. (récepteurs ORRS A chaque fois que le cavalier et ORRA) est mis en court circuit, ou que le microswitch (récepteur ORRD) est placé sur la position «ON», les interverrouillages précédemment programmés sont effacés.
Page 39: 2- Particularité Du Récepteur Orra
Si l’émetteur a un bouton «Marche/Arrêt», allumer l’émetteur. Appuyer simultanément sur les deux boutons de fonction de l’émetteur commandant des relais devant être interverrouillés. ORRA ORRS ORRD Les voyants clignotent alors de façon alternative, puis s’éteignent, le récepteur a enregistré l’interverrouillage de deux relais. Repéter la procédure au point n°6 si d’autres interverrouillages doivent être programmés. Une fois les interverrouillages programmés : Récepteurs ORRS et ORRA : mettre hors tension le récepteur et retirer le cavalier Récepteur ORRD : placer le microswitch en position «OFF»...
Page 40: Programmation Du Canal De Fréquence Radio
7.8- Programmation du canal de fréquence radio Seuls les émetteurs équipés du bouton «Marche/Arrêt» permettent à l’utilisateur de modifier ou de consulter le canal de fréquence de travail. Sur les autres versions (sans bouton «Marche/Arrêt»), le canal radio est figé (n°17 - 434,700 MHz). „ Une association émetteur/récepteur doit avoir été réalisée. „ La procédure de changement de canal radio se fait à partir de l’émetteur et met en oeuvre les boutons et «Marche/Arrêt».
Page 41 Voir tableau des canaux fréquences radio en Annexe H Eteindre l’émetteur (le voyant de l’émetteur est éteint). Mettre le récepteur sous tension Appuyer simultanément sur les boutons puis sans relâcher la pression, appuyer sur le bouton «marche/arrêt» de l’émetteur, maintenir la pression des 3 boutons pendant 1 seconde, puis rélâcher ceux-ci. Les voyants de l’émetteur sont allumés, l’émetteur est en attente de choix du mode de programmation (cette attente dure 4 secondes, au delà, l’émetteur se met hors-tension).
Page 42: 1- Lecture Du Canal Radio De Travail Du Récepteur
7.8.1- Lecture du canal radio de travail du récepteur „ La lecture du canal radio du récepteur se fait à partir du récepteur au moyen des cavaliers / microswitchs et des ORRA voyants ORRS ORRD Voir tableau des canaux fréquences radio en Annexe H Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure.
Page 43: Modification De La Puissance D'émission Radio
7.9- Modification de la puissance d’émission radio L’ajustement de la puissance d’émission radio est sous la responsabilité de l’utilisateur, pour limiter ou adapter la portée en fonction de l’application et de l’autonomie souhaitée. La portée moyenne en espace dégagé dépend des conditions d’environnement, de la position de l’antenne de réception, de l’orientation de l’émetteur, mais se situe en relatif ainsi qu’indiqué ci-dessous : Puissance radio...
Page 44 7.10- Programmation de la durée temporisation fonction «Mise en veille» Seuls les émetteurs équipés du bouton «Marche/Arrêt» permettent à l’utilisateur de modifier ou de consulter la durée de temporisation pour la fonction «Mise en veille». „ La procédure de modification de cette durée se fait à partir de l’émetteur et met en oeuvre les boutons et «Marche/Arrêt».
Page 45: Effacement Des Paramètres Du Récepteur
7.11- Effacement des paramètres du récepteur Cette procédure a pour effet : • L’effacement de toutes les associations émetteur(s)/récepteur(s), • L’effacement de tous les interverrouillages programmés, • La mise par défaut du mode fonctionnement des relais à «continu contact travail». Seul le réglage du canal radio sera conservé „ La procédure d’effacement des paramètres du récepteur se fait à partir du récepteur au moyen des cavaliers ou microswitchs Récepteurs ORRS et ORRA : mettre le récepteur hors tension Récepteur ORRD : le récepteur peut rester sous tension durant toute la procédure.
Page 46: Effacement Des Paramètres Émetteur Orev
7.12- Effacement des paramètres émetteur OREV Cette procédure a pour effet de replacer l’émetteur OREV en configuration «départ usine» (par défaut à la livraison), avec la configuration suivante : • Groupe de codes d’identité n°1, • Niveau de puissance radio 3, • Mode de fonctionnement «Normal», • Canal radio n°17, • Durée de temporisation fonction «Mise en veille» de 4mn.
Page 47: Installation Et Recommandations
8 - Installation et recommandations L’expérience montre que la fiabilité d’exploitation dépend essentiellement de la qualité de l’installation notamment sur les points suivants : - Antiparasitage, - Choix de la fréquence d’utilisation, - Mode de fonctionnement des relais «continu NC ou NO», - Courant minimum et maximum des sorties relais, - Repérage de l’équipement commandé, - Position du récepteur et de l’antenne, - Qualité...
Page 48: Choix De La Fréquence Radio D'utilisation
8.2- Choix de la fréquence radio d’utilisation Il est important pour une bonne qualité d’utilisation, d’être certain que le canal radio utilisé est libre dans toute la zone où l’appareil sera piloté. Si plusieurs radiocommandes travaillent sur un même site il convient d’utiliser des fréquences espacées d’au moins deux canaux (par exemple : 5,7,9...plus les canaux choisis sont espacés moins il y aura de risque de perturbation mutuelle), et au besoin, un plan de fréquence radio devra être rédigé en repérant les différents équipements commandés et leur fréquence radio de travail.
Page 49: Position Du Récepteur Et De L'antenne
8.6- Position du récepteur et de l’antenne Les récepteurs ORRS et ORRA doivent être montés le plus près possible de l’armoire électrique de commande et être à l’abri des chocs et des intempéries. Correct Correct Incorrect Correct Incorrect Armoire Armoire métallique métallique De façon générale : „ Les ondes UHF ne traversant pas les parois métalliques, l’antenne ne doit pas être placée dans une enceinte formant un blindage (armoire métallique, mur en béton armé, charpente ou paroi métallique, etc).
Page 50 Si ces conditions ne sont pas respectées (cas du récepteur ORRD installé en armoire), il est nécessaire d’utiliser une antenne extérieure avec sa rallonge (connectique BNC), qui peuvent être commandées séparément, voir chapitre Accessoires pour récepteurs. Pour les récepteurs ORRS et ORRA l’utilisation d’une antenne extérieure nécessite l’acquisition et l’installation du kit antenne BNC débrochable, référencé : OWR01. Voir installation de ce kit en Annexe Type d’installation du récepteur Suggestion d’accessoires à utiliser (avec antenne débrochable) Antenne VUB084 ou antenne VUB086 Installation en extérieur (utilisation rallonge avec support VUB105/VUB125/VUB131 possible)
Page 51: Câblage Des Produits
8.7- Câblage des produits 8.7.1- Recommandations sur le câblage Pour éviter tous risques d’électrocution, ne pas ouvrir le boîtier du récepteur lorsque celui-ci est sous tension. „ Utiliser des organes de commande avec système antiparasites intégré. „ Ne pas positionner côte à côte des câblages de classes différentes. „ Respecter un espacement minimum (20 cm) entre les différentes classes: Classe 1 : Radio, câble d’antenne (cas d’une rallonge d’antenne), Classe 2 : Secteur pour alimentation en énergie des différents éléments,...
Page 52: Entretien
9 - Entretien AVA N T D E P R O C É D E R À TO U T E M A N I P U L AT I O N D’ENTRETIEN, COUPER L’ALIMENTATION GÉNÉRALE DU SYSTEME COMMANDÉ. Entretien de l’émetteur ORE : - Le boitier de l’émetteur ne doit pas être ouvert.
Page 53 Entretien du récepteur ORR : Vérifier régulièrement les points suivants: - Le branchement du récepteur à l’appareil électrique de la machine. - Les contacts de relais de commande. - L’état et la position correcte du joint de couvercle, - Le serrage des vis du boîtier et du presse étoupe (ORRA et ORRS) ainsi que l’étanchéité de l’antenne. - Si l’accessoire OWR01 (prise antenne BNC externe pour récepteur industriels ORRA et ORRS) est utilisé, vérifier le branchement de l’antenne, et vérifier qu’elle soit propre et non oxydée. - Procéder au nettoyage du récepteur en éliminant tout corps étranger y adhérant. N’utiliser que des nettoyants non agressifs à base de solution savonneuse.
Page 54: Recyclage Et Gestion Des Déchets
10 - Recyclage et gestion des déchets Lorsque cet appareil est usagé, celui-ci ne doit pas être jeté dans une déchetterie quelconque. Il peut être remis, sans aucun frais, dans les centres spécifiques de collecte, différenciés par les administrations locales, ou chez les distributeurs qui les prennent en charge. Le tri de déchet électronique permet d’éviter de possibles conséquences négatives sur l’environnement, dérivées d’une élimination inappropriée et permet un traitement et un recyclage des matériaux qui le composent, ce qui favorise des économies importantes en terme d’énergie et de ressources. Piles et accumulateurs usagés : Les piles et accumulateurs contiennent des métaux lourds toxiques et nocifs pour l’environnement.
Page 55: Garantie
11 - Garantie Tous nos appareils sont garantis 2 ans à partir de la date de fabrication indiquée sur le produit, hors pièces d’usure. La réparation, la modification ou le remplacement d’un appareil pendant la période de garantie ne peuvent avoir pour effet de prolonger le délai de garantie. La garantie ne couvre pas les défauts résultant : • du transport, • d’une fausse manoeuvre ou du non-respect des schémas de raccordement lors de la mise en service,...
Page 56 Orion - 324501J - 56 -...
Page 57 Installation and user technical manual Orion OREL OREL ORRS ORRS ORRA ORRA ORRD ORRD OREV OREV Radio remote controls Orion - 324501J - 57 -...
Page 58 Table of contents 1 - General safety rules and precautions ......p. 60 2 - Presentation of Orion series........p. 61 3 - Operating ..............p. 62 3.1- Operating principle ................p. 62 3.2- Product configuration principle .............p. 63 3.3- Operation of “On/Off” button ............p. 64 3.4- Operation of «RM» relay ..............p. 65 4 - Default configuration on delivery ......p.
Page 59 7.7- Programming of conflicting command interlocking ........p. 92 7.7.1- Particularity of the «bistable ON/OFF» relay operating mode ..p. 93 7.7.2- Particularity of ORRA industrial receiver, «large model» ....p. 93 7.8- Radio channel programming procedure ...........p. 94 7.8.1- Reading the current receiver radio channel ........p. 96 7.9- Modification of radio power ...............p. 97 7.10- Programming the « Standby » time delay ..........p. 98 7.11- Receiver parameter erasing procedure ............p. 99 7.12- Clearing the OREV transmitter parameters ...........p.
Page 60: General Safety Rules And Precautions
1 - General safety rules and precautions A radio remote control is considered as a machine control device. All applicable rules must therefore be observed to ensure safe, correct operation of such devices. For maximum safety when using the radio remote control, we recommend that the operator carefully follows the instructions provided in this manual.
Page 61: Presentation Of Orion Series
(low voltage, electromagnetic compatibility, radio-electric spectrum). For all questions relative to installation or use of the Orion Series products, contact our customer service department (Monday to Friday) : Tel : +33.(0)4.76.41.44.00 Email : customer.service@jay-electronique.com Orion - 324501J...
Page 62: Operating
3 - Operating 3.1- Operating principle Orion Series provides remote control of one or several receivers equipped with relays. The transmitter and receiver communicate by radio waves on a specific channel with a customized code (identity code). The radio link is momentary; it is only active when the button on the transmitter is pressed. Each relay of the receiver can be programmed to ensure a specific function according to the application. (Example according to programming.) PRINCIPLE Button No. 1 Relay No. 1 pressed actuated Radio channel No.
Page 63: Product Configuration Principle
3.2- Product configuration principle All the configurations and functional customisations on the products described in the «Product configuration» section are performed on : - the transmitter : using the function buttons, the « On/Off » button (depending on model) and an internal DIP switch. - the receiver : using 3 encoding jumpers (ORRS and ORRA receivers) or programming microswitches (ORRD receiver) ORRA ORRS ORRD...
Page 64: Operation Of "On/Off" Button
3.3- Operation of “On/Off” button Certain transmitter models are equipped with an “On/Off” button used to: „ Switch on and off the transmitter, thus preventing any unintentional actions on the function buttons. „ Control a “RM” relay in the receiver (depending on model and only when the receiver receives the change of state command).
Page 65: Operation Of "Rm" Relay
3.4- Operation of «RM» relay Certain receiver models are equipped with an « RM » relay. This relay can be directly activated and deactivated using the transmitter « On/Off » button (available depending on model) ; it can also be activated at the same time as a function relay (common relay). Descriptions of 2 operating modes for this relay : Mode 1 (by default) : «On/Off»...
Page 66 To use this functionning mode : Switch off the receiver ORRS and ORRA receivers : install the jumpers to configure the settings. ORRD receiver : set the microswitches to the «ON» position ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 JP2 JP3 Switch on the receiver Example of use of «RM»...
Page 67: Default Configuration On Delivery
4 - Default configuration on delivery 4.1- Instructions before use The Orion transmitters and receivers are supplied with certain parameters pre-set in factory to allow immediate use of the equipment. However, it is indispensable to customise these settings to ensure the uniqueness of your installation and to familiarise yourself with the complete range of functions provided by the Orion series (see chapter «Product configuration»).
Page 68: Orion Receivers Delivery Configuration
4.3- Orion receivers delivery configuration Transmitter buttons Receiver on DIN rail ORRD22••• (2+1 or 3 relays) : / receiver relays - Transmitter buttons B1 and B2 assigned to relays R1 and R2 association - «On/R3» relay set for «On» relay» (All the default Receiver ORRS21••• (2 relays) : assignments have - Transmitter buttons B1 and B2 assigned to relays R1 and R2 been defined using the identity code : Receiver ORRS42••• (4+1 relays) : [GROUP 1] + [ON - - Transmitter buttons B1 to B4 assigned to relays R1 to R4 ON - ON - ON - ON - ON - ON - ON]) Receiver ORRA82•••...
Page 69: Product References
5 - Product references 5.1- Transmitters ORE Number of function buttons Transmitter model Industrial Multifunctions Industrial Multifunctions OREV OREL OREV OREL with «On/Off» with «On/Off» button button (1) OREV21SL1 OREV22SL1 OREV41SL1 OREV42SL1 OREL42SL1 OREL62SL1 OREL81SL1 OREL82SL1 ORELD2SL1 ORELH1SL1 (1) = Delivered with 2 AAA batteries (2) = Delivered with 3 AAA batteries, can be used with 3 AAA accumulators. These transmitters, when they are equipped with AAA accus, can be directly reloaded on a ORCL• charger support. The charger support must be separately ordered.
Page 70: Transmitter Accessories
5.3- Transmitter accessories Reference Description Carrying clip (on support OWE01, belt, pocket ..) (see installation in appendix OWE10 G) (1) OWE20 Neck strap OWE30 Protective foam for multifunction (OREL) transmitter UBWE34 Case for multifunction (OREL) or industrial (OREV) transmitters OWE01 Mounting support for all transmitter models with carrying clip ORCL Mounting support for multifunction transmitter (OREL) 12-24 VDC (vehicle connector) / 9 VDC charger support unit + 3 accumulators ORCL1 AAA type, for multifunction transmitters (OREL) with accumulators- Fuse 250V@ 230 VAC (EU, UK, US plugs) / 9 VDC charger support unit + 3 accumulators AAA ORCLU type, for multifunction transmitters (OREL) with accumulators 60 black/white rectangular function labels for OREV and OREL transmitters (4, 6 OWE301 or 8 buttons) (1) OWE403 96 black/white round labels for OREL transmitters (12 or 16 buttons) (1) (1) = 1 accessory is supplied with transmitter. 5.4- Receiver accessories Reference Description OWR01 BNC plug-in antenna kit for ORRA and ORRS (see installation kit in appendix E) (2)
Page 71: Technical Characteristics
6 - Technical characteristics 6.1- Orion transmitters Industrial Multifonction (OREV) (OREL) Housing material Housing color yellow / black yellow Degree of protection IP65 IP65 Weight (with batteries or accu.) 105 g. 160 g. Number of command 2 or 4 4, 6, 8, 12 or 16 buttons 4096 possible codes 4096 possible codes...
Page 72: Charger Supports
6.2- Charger supports IMPORTANT : The charger supports can only be used with the Multifunction Orion transmitters (ORELxxxxx) equipped with AAA accumulators. DO NOT CHARGE THE BATTERIES. Charger support (ORCL) Material, housing color and tightness ABS, Yellow, IP20 Weight 400 g. Supply by vehicle connector 12 to 20 VDC Supply by «European» or «UK» connector 230 VAC Output voltage and current 9 VDC, 300 mA Storage : - 30°C to + 70°C Temperature ranges...
Page 73: Orion Receivers (Orr)
6.3- Orion receivers (ORR) Industrial Industrial Rail DIN (small model) (large model) (ORRD) (ORRS) (ORRA) Housing material PC-GF Housing color Grey Yellow Grey Tightness IP20 IP65 IP65 Maximum weight 220 g. 350 g. 1200 g. Number of command outputs 3 or 2+1 (1) 2 or 4+1 (1) 8+1 (1) or 16+1 (1) ORRS••••F model...
Page 74: 1- Relays : Control Limitation
6.3.1- Relays : control limitation The maximum number of relays activated at the same time is limited to : Industrial Industrial Rail DIN (small model) (large model) (ORRD) (ORRS) (ORRA) 3 relays : 4 relays : 9 relays : The maximum number of relays 3 function relays 4 function relays...
Page 75: 3- Protection Of Receiver Board And Relays
6.3.3- Protection of receiver board and relays - Protection of power supply : Against overcurrents : 1 fuse on phase (ORRS and ORRA). Against polarity inversions in the case of 12VDC power supply. - Fuse characteristics : Industrial receiver Industrial receiver «small model» «large model» ORRS ORRA 30 31 32 33 34 35 36 37 V1 V2 V1 V2 V3 1 2 3 9 10 11 12 13 9 10 11 12 13...
Page 76: 4- Particularity Of Orrd Receiver On Din Rail
6.3.4- Particularity of ORRD receiver on DIN rail «Power supply» connection The ORRD receiver mounted on DIN rail has «RM/R3» relay an «RM/R3» relay whose function is selected connection using the programming microswitch This relay can take the «RM» relay function (see chapter Operation of «RM» relay) or the control relay No. 3 function «R3». Microswitch «JP4» «R1» relay connection «R2» relay connection Position of et comportement du relais «RM/R3» : - When microswitch is set to the «OFF» position, the «RM/R3» relay is considered as a «RM» relay..
Page 77: Product Configuration
7 - Product configuration 7.1- Configuration steps to be respected ~ 10 mn Before final installation and use, we recommend that you configure the units with customized settings as detailed in steps 1 to 7. These steps must be performed on an insulated work surface in the workshop. Programmation du nouveau code d’identité de l’émetteur Step 1 > see chapter Transmitter identity code programming standard configuration Customized configuration Standard association of Receiver pre-settings erased transmitter buttons with receiver > see chapter Receiver relays : parameter erasing procedure...
Page 78: Transmitter Identity Code Programming
7.2- Transmitter identity code programming Transmitter and receiver are linked by a radio channel and an identity code. During the «association» programming procedure, one or several relays of the receiver(s) are going «to learn» the identity code of one or several transmitters. This identity code is programmed on the transmitter, it is freely chosen by the user to personalize its installation. The Orion transmitter provides a significant choice of possible identity codes : 4096 possibilities This large number of codes is obtained by mixing the « Identity code group » (16 groups max.) and the codes programmed using the 8-cursor DIP-Switch (256 codes).
Page 79 Note : steps 2 to 4 are not necessary if the default identity code group on delivery (01) is preserved. Open the housing of the transmitter Press button S1, the indicator lights will flash alternately Press function button to enter the group programming mode. The number of the identity code group currently used by the transmitter is replicated by the 2 indicator lights : RED indicator light : indicates tens (if On = group No. > 10) GREEN indicator light : indicates units The code group number is incremented each time button...
Page 80: Standard" Transmitter / Receiver Association
7.3- «Standard» Transmitter / Receiver association This procedure is used to : „ Automatically erase the previous settings in the receiver, „ Store, in the receiver, the new identity code programmed on the transmitter, „ Programm the receiver on the transmitter radio channel, „ Perform a standard association of the transmitter buttons with the receiver relays as follows : Button n°1 of the transmitter allocated to the relay n°1 of the receiver, Button n°2 of the transmitter allocated to the relay n°2 of the receiver, Button n°3 of the transmitter allocated to the relay n°3 of the receiver etc...
Page 81 ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure. ORRS and ORRA receivers : install the jumpers to configure the settings. ORRD receiver : set the microswitches to the «ON» position ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 ORRS and ORRA receivers : Switch on the receiver ORRD receiver : go to the next step...
Page 82: Customized" Transmitter / Receiver Association
7.4- «Customized» Transmitter / Receiver association 7.4.1- Association between button / relay Once transmitter identity code was chosen and programmed, receiver relays must be associated to transmitter buttons. Transmitter and receiver have to be on the same operating radio channel. IMPORTANT : each receiver relay can learn a maximum of : ORRS and ORRD receivers : 10 different «button numbers + identity codes»...
Page 83 ORRA ORRS ORRD are ON steady. - The receiver is waiting for an order from the transmitter to start the buttons / relay assignment If the transmitter has a «On/Off» button, turn on the transmitter. - Press on and release any transmitter function button ORRA goes OFF, the programming procedure starts ORRS ORRD blinks 1 time the receiver is waiting for a "button number and identity code" to "assign" them to its relay n°1 if no button is - Press on transmitter button n°1 (i.e) within 6,5 seconds pressed within 6,5s...
Page 84: 2- Association Bi-Control With 1 Relay
7.4.2- Association bi-control with 1 relay It is possible to associate a button for closing a relay and a second button for opening it. This association automatically sets the operating mode to bistable. ► Repeat procedure 7.4.1 and in step 6 to set the relay 1 in bi-control bistable mode : - Press on and release any transmitter function button ORRA goes OFF, the programming procedure starts...
Page 85: Multi-Receiver Selection Modes
7.5- Multi-receiver selection modes This operating mode is used to select the receiver(s) to be controlled from the transmitter. Only the OREV and OREL transmitters with at least 4 function buttons and the « On/Off » button allow for use of the multi-receiver selection mode 2 modes are proposed : Fixed channel multi-receiver selection mode. Auto channel multi-receiver selection mode.
Page 86: 1- Fixed Channel Multi-Receiver Selection Mode
7.5.1- Fixed channel multi-receiver selection mode This mode is used to control receivers on the same radio channel. OPERATING PRINCIPLE : Transmitter OREL EXAMPLE : Transmitter OREV B1 B2 Radio channel nb.16 B3 B4 Identity code (ic) 157 (10011101 binary) ON(1) OFF(0) 1 2 3 4 5 6 7 8...
Page 87 ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure ORRS and ORRA receivers : install the jumpers to configure the settings. ORRD receiver : set the microswitches to the «ON» position ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 ORRS and ORRA receivers : Switch on the receiver ORRD receiver : go to the next step...
Page 88: 2- Auto Channel Multi-Receiver Selection Mode
7.5.2- Auto channel multi-receiver selection mode This mode is used to control receivers on different channels (transmitter automatically changes radio channel for each « function button + «On/ Off» button combination). This mode allows you to use several transmitters at the same time. Radio transmit channel N° 18 will not be used. The channels will be automatically programmed from 1 to 17. OPERATING PRINCIPLE : Transmitter OREL EXAMPLE : Transmitter OREV B1 B2 Radio channel nb.16 B3 B4 Identity code (ic) 157...
Page 89 ASSOCIATION METHOD AND PROCEDURE : After you have chosen an identity code (8-cursor DIP_switch) and possibly an identity code group for the OREV transmitter, the transmitter / receivers are successively associated for each receiver (see next page). ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure ORRS and ORRA receivers : install the jumpers to configure the settings.
Page 90: Programming Of Relay Operating Modes
7.6- Programming of relay operating modes There are three operating modes for receiver function relays : Mode 1 Mode 2 Mode 3 Continuous make Continuous break Bistable (on/off) contact contact The contact of receiver The contact of receiver The receiver relay is relay remains closed so relay remains open so closed the first time the long as the corresponding long as the corresponding corresponding control control button on the control button on the...
Page 91 ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure ORRS and ORRA receivers : install the jumper to configure the settings. ORRD receiver : set the microswitch to the «ON» position ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 ORRS and ORRA receivers : Switch on the receiver ORRD receiver : go to the next step...
Page 92: Programming Of Conflicting Command Interlocking
7.7- Programming of conflicting command interlocking This procedure allows to forbid conflicting actions activated by the simultaneous pressure of two transmitter function buttons. Relays concerned by the interlocking will be deactivated (OFF state) if an interlocking is detected.. IMPORTANT : This programming procedure uses the receiver jumper / microswitch. Every time jumper (ORRS and ORRA) is put in short circuit microswitch (ORRD) is set on «ON» position, previously programmed interlockings are erased.
Page 93: 1- Particularity Of The "Bistable On/Off" Relay Operating Mode
If the transmitter has a «On/Off» button, turn on the transmitter. Press simultaneously on both transmitter buttons controlling relays that must be interlocked. ORRA ORRS ORRD LEDs blink alternatively, then go off, The receiver recorded the interlocking of two relays. Repeat point n°6 if other interlocking must be realized. Once the programming procedure is finished : ORRS and ORRA receivers : switch off the receiver and remove the ORRD receiver : set the microswitch to the «OFF» position...
Page 94: Radio Channel Programming Procedure
7.8- Radio channel programming procedure Only transmitters equipped with «On/Off» button allow the user to modify and consult the operating radio channel. On the other transmitter models (without «On/Off» button), the radio frequency is fixed to nb.17 - 434,700 MHz. „ A transmitter / receiver association must have been realized. „ This procedure is realized by the transmitter with buttons «on/off». „ The receiver will stay ON during the procedure to receive the channel modification command Industrial transmitters : B1 B2...
Page 95 See list of available radio frequencies (channels) in appendix H Switch OFF the transmitter ( green LED goes OFF). Switch ON the receiver Simultaneously press and hold buttons then press the «On/Off» button on the transmitter; keep the three buttons pressed for 1 second, then release the 3 buttons. transmitter LEDs come on steady,The transmitter is waiting for a programming choice (this waiting time lasts 4 seconds, after, the transmitter switches itself off). button to enter in «radio channel changing» mode Press indicate the transmitter current radio channel. red LED indicates the tens («On» = 10, «Off» =0), green led indicates the units by flashing.
Page 96: 1- Reading The Current Receiver Radio Channel
7.8.1- Reading the current receiver radio channel „ The reading of the receiver radio channel number is done from the receiver by jumper/microswitch and ORRA LEDs. ORRS ORRD See list of available radio frequencies (radio channels) in appendix H ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure ORRS and ORRA receivers : install the jumpers to configure the settings.
Page 97: Modification Of Radio Power
7.9- Modification of radio power It is the user’s responsibility to adjust the radio transmit power to limit or adapt the range in accordance with the application and the desired endurance. The average range in open space depends on the environment conditions, the position of the reception antenna and the orientation of the transmitter, but is relative as indicated below : Radio power...
Page 98: Programming The " Standby " Time Delay
7.10- Programming the « Standby » time delay Only transmitters equipped with «On/Off» button allow the user to view or to modify the duration of the «Standby» function temporization. „ This procedure is realized by the transmitter with buttons «On/Off» button. „ The receiver does not need to be powered up B1 B2 B3 B4 «On/Off» Button «On/Off»...
Page 99: Receiver Parameter Erasing Procedure
7.11- Receiver parameter erasing procedure This procedure has the following effects : • Erasing of all programmed transmitter(s) / receiver(s) associations, • Erasing of all programmed interlockings, • All relays operating mode turn by default mode : «Continuous make contact». Only the radio channel setting is preserved „ The receiver parameter erasing procedure is done from the receiver by jumpers/microswitches. ORRS and ORRA receivers : Switch off the receiver ORRD receiver : the receiver can remain powered up throughout the procedure ORRS and ORRA receivers : install the jumpers configure the settings.
Page 100: Clearing The Orev Transmitter Parameters
7.12- Clearing the OREV transmitter parameters This procedure returns the OREV transmitter to its « factory » configuration (default configuration on delivery), with the following settings : • Identity code group N°1, • Radio transmit power level 3, • «Normal» operating mode, • Radio channel N°17, • «Standby» time delay period of 4min. „ The procedure for clearing the parameters of the OREV transmitter is performed using internal button S1 of the transmitter.
Page 101: Installation And Use Recommendations
8 - Installation and use recommendations Experience shows that the functional efficiency of the system basically depends on the quality of the installation : - Interference suppression, - Choice of operating frequency, - «Continuous NC or NO» relay operating mode, - Minimum and maximum current of relay outputs, - Location of the controlled equipment - Position of receiver and antenna, - Quality of wiring of receiver and associated systems,...
Page 102: Choice Of Operating Radio Frequency
8.2- Choice of operating radio frequency To ensure good operating quality, it is important that the radio channel used be free throughout the area in which the machine will be controlled. If several radio remote controls are operating on the same site, frequencies spaced by at least two radio channels (for example: 5, 7, 9 ...) should be used and, if necessary, a frequency plan should be drawn up, specifying the various machines controlled and their working frequency. 8.3- «Continuous NC or NO» relay operating mode If a system is used in continuous mode with the control buttons maintained pressed and the operator moving about, transmission interruptions can occur due to the dispersion and propagation of radiowaves which must be taken into account in accordance with the application. 8.4- Minimum and maximum current of relay outputs Be sure not to exceed the minimum and maximum characteristics specified in chapter Technical...
Page 103: Receiver And Antenna Positions
8.6- Receiver and antenna positions The industrial receivers ORRS - ORRA should be mounted as close as possible to the control cabinet and should be sheltered from shocks and weather. Wrong Wrong metal metal cabinet cabinet As a general rule : „ Since the UHF waves will go through metal barriers, the antenna must not be placed in an enclosure forming a shield (metal cabinet, wall made of reinforced concrete, metal framework or wall, etc.).
Page 104 If the above requirements cannot be observed (case of ORRD receiver installed in cabinet), an external antenna must be used with extension (BNC connection). External antenna and extension must be ordered separately, see chapter Receiver accessories. For the ORRS and ORRA receivers, use of an external antenna requires that the user purchases and installs the plug-in antenna kit, reference : OWR01. see kit installation in appendix Type of receiver installation Reference suggestion of antenna and extension to be used...
Page 105: Product Wiring
8.7- Product wiring 8.7.1- Wiring recommendations To avoid any risks of electrocution, do not open the receiver housing when receiver is power supplied. „ Use control components with integrated noise suppression system. „ Do not place cables of different classes side by side. „ A minimum space (20 cm) should be observed between the different classes: Classe 1 : Radio, antenna cable (case of an antenna extension), Classe 2 : Mains for power supply of various units, Classe 3 : Power control for motors, variable speed drive, etc..Ideally, each cable class should be run through a cable path specific to the class. If only one cable path is available, cables of different classes should be separated as much as possible.
Page 106: Servicing
9 - Servicing BEFORE STARTING ANY SERVICING OPERATION, SWITCH OFF THE MAIN POWER SUPPLY FOR THE SYSTEM CONTROLLED. Servicing the ORE transmitter : - Housing of the ORE transmitter must not be opened. Except to modify the identity code or to change batteries, in that case, open the transmitter housing in a clean place, dry and exempt from dust. - If one of the function buttons or the seal of the transmitter is damaged (or in an incorrect position), the transmitter must not be any more used until replacement of these tightness spare parts.
Page 107 Servicing the ORR receiver : Verify regularly the following points: - Wiring of receiver to electrical unit on machine. - Control relay contacts. - Condition of cover seal and its correct position, - tightening of screws and cable glands (ORRS and ORRA) and tightness of antenna. - If accessory OWR01 (external BNC antenna connector for ORRA and ORRS receiver) is used, check the antenna connection and check that it is clean and free of any oxidation. - Clean the receiver by eliminating any foreign matter. Only use non aggressive cleaning product on base of soapy solution. Orion - 324501J - 107 -...
Page 108: Waste Recycling And Management
10 - Waste recycling and management When your unit has reached the end of its service life, be sure to dispose of it appropriately. The unit can be disposed of, at no cost, in a specific waste collection centre as organised by the local authorities, or it can be turned over to a distributor who will handle proper disposal of the unit. Electronic waste sorting will prevent possible negative impact on the environment resulting from inappropriate elimination of electronic waste and will allow proper processing and recycling of the materials forming the unit, representing significant savings in terms of energy...
Page 109: Warranty
11 - Warranty All our devices are guarantied 2 years as of the date of manufacture indicated on the product, wear parts not included. No repair, modification or replacement of a product during the warranty period can be understood as an extension of the warranty period. Limits of warranty : The warranty does not cover defects resulting from : : • transport, • false manoeuver or non-observance of connection diagrams when setting the equipment into service, • insufficient supervision or servicing, utilization not complying with the specifications detailed in the technical manual and, as...
Page 110 Orion - 324501J - 110 -...
Page 111 Technische Notiz und Benutzerhandbuch Orion OREL OREL ORRS ORRS ORRA ORRA ORRD ORRD OREV OREV Funkfernsteuerung Orion - 324501J - 111 -...
Page 112 INHALT 1 - Benutzungregeln ..............s.114 2 - Einführung .............. s.115 3 - Betrieb ..............s.116 3.1- Funktionsprinzip ................s.116 3.2- Konfigurationsprinzip der Produkte ..........s.117 3.3- Funktionsweise der Taste «Ein/Aus» .......... s.118 3.4- Funktionsweise des Relais «RM»..........s.119 4 - Konfiguration bei Lieferung ........s.121 4.1- Vor der Inbetriebnahme ............... s.121 4.2- Konfiguration der Sender bei der Lieferung .......
Page 113 7.7- Programmierung der Zwischenverriegelung entgegenwirkender Befehle ..s.146 7.7.1- Besonderheiten der Funktionsweise «Tippmodus On/Off» ...... s.147 7.7.2- Besonderheit der Empfänger ORRA ..........s.147 7.8- Programmierung der Frequenz..............s.148 7.8.1- Arbeitsfunkkanal des Empfängers lesen ........s.150 7.9- Änderung der Sendeleistung ..............s.151 7.10- Programmierung der Zeitschaltung der «Standby»-Funktion ....s.152 7.11- Empfängerparameter löschen ..............s.153 7.12- Löschen der OREV Sender-Parameter ..........s.154 8 - Einrichtungs- und Benutzungsempfehlungen ..s.155 8.1- Entstörung ....................s.155 8.2- Auswahl der Betriebsfrequenz ..............s.156 8.3- Relaisfunktionsweise «Durchgehend NC oder NO»...
Page 114: Benutzungregeln
1 - Benutzungregeln Eine Fernsteuerung wird als Steuerorgan angesehen. Die Inbetriebnahme eines solchen Geräts muss unter Beachtung der entsprechenden Regeln erfolgen. Für eine optimale Sicherheit bei der Handhabung der Funkfernsteuerung wird empfohlen, die in diesem Handbuch aufgeführten Vorschriften zu beachten. WICHTIG : Der Installateur muss sich vergewissern, dass das Sicherheitsebene dieser Funkfernsteuerung (Modelle mit Taste / Relais EIN / AUS)
Page 115: Einführung
2 - Einführung beglückwünschen Ihrer Wahl Funkfernsteuerung Orion. Die Serie Orion entspricht den Anforderungen zahlreicher einfacher industrieller und Standardanwendungen, aber auch Multifunktions- anforderungen.. Diese Serie besteht aus einer breiten Reihe an Sendern und Empfängern (mit unterschiedlichen Typen und Funktionen), die auf zahlreiche unterschiedliche Anforderungen abgestimmt sind. Außerdem stellt die Produktreihe mit Ihren umfangreichen Funktionalitäten einen wesentlichen technischen Fortschritt dar : - europäische Frequenzbänder im 433-434MHz-Bereich auf 18...
Page 116: Betrieb
3 - Betrieb 3.1- Funktionsprinzip Die Serie Orion ermöglicht die Fernsteuerung von einem oder mehreren mit Relais ausgerüsteten Empfängern. Die Kommunikation zwischen Sender und Empfänger erfolgt über Funkwellen auf einem besonderen Kanal mit individueller Verschlüsselung (Identitätscode). Die Funkverbindung wird momentan erstellt, und ist nur bei der Betätigung einer Sendertaste aktiv. Jedes Empfängerrelais kann für ein indivuelles Verhalten in Bezug auf die Anwendung programmiert werden.
Page 117: Konfigurationsprinzip Der Produkte
3.2- Konfigurationsprinzip der Produkte Sämtliche, im Kapitel «Konfiguration der Geräte» beschriebenen Konfigurationen und benutzerspezifischen Auslegungen werden wie folgt hergestellt : - Sender: Unter Verwendung der Funktionstaster, des «Ein/Aus- Taste» (je nach Modell) und eines internen DIP-Switch. - Empfänger: Unter Verwendung von 3 Jumper für die Codierung (Empfänger ORRS und ORRA) oder , genannten Microswitches für die Programmierung ORRA ORRS ORRD (Empfänger ORRD) sowie drei LEDs , die während der Programmierungsschritte den Dialog mit dem Benutzer ermöglichen (...
Page 118: Funktionsweise Der Taste "Ein/Aus
3.3- Funktionsweise der Taste «Ein/Aus» Einige Sendermodelle sind einer «Ein/Aus-Taste» ausgestattet, die folgende Aufgaben hat : „ Das Ein- und Ausschalten des Senders zur Vermeidung einer unbeabsichtigten Betätigung der Funktionstaster, so lange der Sender ausgeschaltet ist. „ Die Steuerung des Relais «RM» im Empfänger (je nach Modell und nur, wenn der Empfänger einen Statusänderungsbefehl empfängt). Des weiteren besitzen mit dieser Taste ausgerüstete Sender zwei weitere vom Benutzer programmierbare Funktionen : „...
Page 119: Funktionsweise Des Relais "Rm
3.4- Funktionsweise des Relais «RM» Bestimmte Empfängermodelle sind mit einem „RM“-Relais ausgestattet. Dieses Relais kann mit dem (je nach Modell verfügbaren) «EIN/AUS»-Taste des Senders direkt aktiviert oder deaktiviert oder gleichzeitig mit einem Funktionsrelais aktiviert werden (gemeinsames Relais). Beschreibung der 2, für dieses Relais bestehenden Betriebsarten: Betriebsart 1 (standard) : «Ein/Aus» Hinweis : Der Sender muss mit einem «Ein/Aus»-Taste ausgestattet sein - Der Kontakt des «RM»-Relais schließt sich und bleibt bis zu...
Page 120 Die Verwendung dieser Betriebsart : Den Empfänger ausschalten Empfänger ORRS und ORRA : Die Kurzschlussbrücken Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitches auf Position «ON» stellen ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 JP2 JP3 Den Empfänger einschalten Einsatzbeispiel des für die Betriebsart «Gemeinsames Relais» auf dem Empfänger ORRS42•••...
Page 121: Konfiguration Bei Lieferung
4 - Konfiguration bei Lieferung 4.1- Vor der Inbetriebnahme Die Sender und Empfänger Orion werden mit Voreinstellung geliefert und können sofort eingesetzt werden. Es wird jedoch empfohlen, diese Einstellungen individuell abzustimmen, um die Einmaligkeit der Anlage sicherzustellen und die gesamte Bandbreite der Funktionen der Serie Orion kennen zu lernen (siehe Kapitel «Konfiguration der Geräte»). 4.2- Konfiguration der Sender bei der Lieferung Identitätscode ON - ON - ON - ON - ON - ON - ON - ON (interner DIP-Switch) 1 2 3 4 5 6 7 8 Identitätscode-Gruppe...
Page 122: Konfiguration Der Empfänger Bei Der Lieferung
4.3- Konfiguration der Empfänger bei der Lieferung Zuordnung der Empfänger auf DIN Schiene ORRD22••• (2+1 oder 3 Relais) : «Sendertasten / - Sendertasten B1 und B2 Relais R1 und R2 zugeordnet Empfängerrelais» - Relais «Ein/R3» als Relais «Ein» eingestellt (Alle Standard- Empfänger ORRS21••• (2 Relais) : zuordnungen - Sendertasten B1 und B2 Relais R1 und R2 zugeordnet wurden mit folgendem Empfänger ORRS42••• (4+1 Relais) :...
Page 123: Referenzen Der Produkte

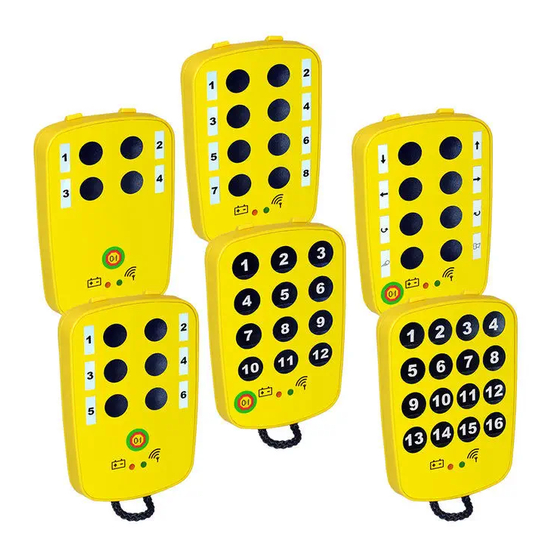

5 - Referenzen der Produkte 5.1- Sender ORE Anzahl Funktionstasten Sender Modell Industrielle Multifunktions- Industrielle Multifunktions- Versionen Versionen Versionen Versionen + «Ein/Aus» Taste + «Ein/Aus» Taste OREV OREL OREV OREL OREV21SL1 OREV22SL1 OREV41SL1 OREV42SL1 OREL42SL1 OREL62SL1 OREL81SL1 OREL82SL1 ORELD2SL1 ORELH1SL1 (1) = Geliefert mit 2 Batterien AAA (2) = Geliefert mit 3 Batterien AAA, können mit 3 AAA-Akkus benutzt werden. Wenn diese Sender mit AAA-Akkus ausgerüstet sind, können sie direkt auf einer Ladehalterung ORCL• geladen werden. Die Ladehalterung muss getrennt bestellt werden.
Page 124: Zubehör Sender Ore
5.3- Zubehör Sender ORE Referenz Bezeichnung Trageclip (Halter, Halter OWE01, Gürtel, Hosentasche, etc...) (Siehe Installation OWE10 Anhang G) (1) OWE20 Halsgurt OWE30 Schutzschaum für Multifunktions-Sender (OREL) UBWE34 Schutztasche für Multifunktions-Sender (OREL) und Industrielle Sender (OREV) OWE01 Halterung für Sender mit Trageclip ORCL Wandhalterung für Multifunktions-Sender (OREL) Ladehalterung 12-24VDC (Fahrzeugsteckdose) / 9VDC + 3 Akkus AAA, für ORCL1 Multifunktions-Sender mit Akkus (OREL) - Sicherung 250V@T2A Ladehalterung 230VAC (EU, UK Stecker) / 9VDC + 3 Akkus AAA, für ORCLU Multifunktions-Sender mit Akkus (OREL) Bogen mit 60 rechteckigen Etiketten für Sender OREV und Multifunktions OREL- OWE301 Sender (4,6 oder 8 Tasten) (1) Bogen mit 96 runden Etiketten für OREL Multifunktions-Sender 12 oder 16 OWE403 Tasten (1) (1) = 1 Zubehör mit dem Gerät geliefert. 5.4- Zubehör Empfänger ORR Referenz Bezeichnung OWR01 Abnehmbare Antenne BNC Kit für ORRA und ORRS (Siehe Installation im...
Page 125: Technische Daten
6 - Technische Daten 6.1- Sender Orion Industrielle- Multifunktions- Versionen Versionen (OREV) (OREL) Gehäusematerial Farbe gelb / schwarz gelb Dichtigkeit IP65 IP65 Gewicht 105 g. 160 g. (mit Batterien oder Akkus) Anzahl Funktionstasten 2 oder 4 4, 6, 8, 12 oder 16 4096 möglichen Codes 4096 möglichen Codes Identitätscode...
Page 126: Ladehalterungen
6.2- Ladehalterungen WICHTIG : Die Ladehalterungen sind ausschließlich mit Orion Multifunktionssendern (ORELxxxxx) kompatibel, die über AAA- Akkus verfügen. BATTERIEN NIEMALS AUFLADEN. Halter-Ladegerät (ORCL) Material, Farbe und Dichtigkeit ABS, gelb, IP20 Gewicht 400 g. Stromversorgung / Fahrzeugsteckdose 12 bis 20 VDC Stromversorgung / «EU», «UK», «US» Stecker 230 VAC Ausgangsspannung und max.Strom 9 VDC, 300 mA...
Page 127: Empfänger Orion (Orr
6.3- Empfänger Orion (ORR) Kleines Großes DIN-Schienen industrielles industrielles Modell Modell Modell (ORRD) (ORRS) (ORRA) Gehäusematerial PC-GF Farbe des Gehäuses Grau Gelb Grau Dichtigkeit IP20 IP65 IP65 Max. Gewicht 220 g. 350 g. 1200 g. Anzahl gleichzetig steuerbarer 3 oder 2+1 (1) 2 oder 4+1 (1) 8+1 (1) oder 16+1 (1) Relaisausgänge Modell ORRS••••F...
Page 128: 1- Relais: Befehlsbegrenzung
6.3.1- Relais: Befehlsbegrenzung Die Höchstzahl der gleichzeitig aktivierten Relais ist folgende : Kleines Großes DIN-Schienen industrielles industrielles Modell Modell Modell (ORRD) (ORRS) (ORRA) 3 Relais : 4 Relais : 9 Relais : Maximale Zahl der simultan 3 Funktionsrelais 4 Funktionsrelais 9 Funktionsrelais aktivierbaren oder oder oder Relais 2 Funktionsrelais 3 Funktionsrelais 8 Funktionsrelais + 1 RM-Relais + 1 RM-Relais + 1 RM-Relais Ein Befehl, der die maximal aktivierbare Relais-Zahl...
Page 129: 3- Schutz Der Empfängerkarte Und Der Relais
6.3.3- Schutz der Empfängerkarte und der Relais - Schutz der Stromversorgung : Gegen Überspannungen : 1 Sicherung auf der Phase (ORRS und ORRA) Sicherheit gegen Verpolung (für Stromversorgung 12VDC) - Eigenschaften der Sicherungen : Industrielle Empfänger Industrielle Empfänger «kleines Modell» «großes Modell» ORRS ORRA 30 31 32 33 34 35 36 37 V1 V2 V1 V2 V3 1 2 3 9 10 11 12 13 9 10 11 12 13...
Page 130: 4- Besonderheit Des Orrd Empfängers Auf Din Schienen
6.3.4- Besonderheit des ORRD Empfängers auf DIN Schienen Anschlussklemmen Stromversorgung Der ORRD Empfänger auf DIN Schienen Anschlussklemme besitzt ein Relais «RM/R3», dessen Funktion Relais «RM / R3» mit dem Microswitch programmiert werden kann. Dieses Relais kann die Funktion des «RM»- Relais einnehmen (Beschreibung Siehe kapitel Funktionsweise des Relais «RM») Microswitch «JP4» oder Funktionsrelais Nr.3 «R3».
Page 131: Konfiguration Der Geräte
7 - Konfiguration der Geräte 7.1- Einzuhaltende Konfigurationsschritte ~ 10 mn Vor der definitiven Installation und Benutzung empfehlen wir Ihnen die Konfiguration der Geräte mit individuellen Einstellungen gemäß der Schritte 1 bis 7. Diese Schritte müssen auf einer isolierten Arbeitsfläche in der Werkstatt durchgeführt werden. Programmierung des neuen Identitätscodes des Senders Schritt Nr.1 > Siehe Kapitel Programmierung des Identitätscodes Standard-Konfiguration individuelle Konfiguration Standardzuordnung Löschen der Voreinstellung des der Sendertasten und Empfängers oder Empfängerrelais: > Siehe Kapitel Taste 1 – Relais 1, Empfängerparameter löschen Taste 2 – Relais 2, Schritt Nr.2 etc.
Page 132: Programmierung Des Identitätscodes
7.2- Programmierung des Identitätscodes Sender und Empfänger sind durch einen Funkkanal und einen Identitätscode miteinander verbunden. Beim Zuordnungsverfahren «lernen» die Empfängerrelais den Identitätscode des oder der Sender. Dieser Identitätscode wird auf den Sender programmiert und frei vom Benutzer gewählt. Mit dem Sender steht eine breite Palette von Identitätscodes zur Verfügung: 4096 Codes Diese hohe Codezahl entsteht aus der Mischung von «Identitätscode- Gruppen» (max. 16 Gruppen) und mit einem 8-fach DIP-Switch programmierten Codes (256 Codes).
Page 133 Hinweis: Die Schritte 2 bis 4 sind nicht erforderlich, wenn die bei Lieferung standardmäßige Identitätscode-Gruppe (01) beibehalten wird. Das Gehäuse des Senders öffnen Den Taster S1 betätigen, die Kontrollleuchten beginnen abwechselnd zu blinken Zur Öffnung des Programmierungsmodus der Gruppe die Funktionstaste drücken. Die vom Sender aktuell verwendete Identitätscode-Gruppennummer wird durch die Kontrollleuchten angezeigt : ROTE Kontrollleuchte : Zeigt die Zehnerstellen an (Rot leuchtet = Gruppen-Nr. > 10) GRÜNE Kontrollleuchte : Zeigt die Einheiten an Bei jedem Drücken der Taste steigt die Codegruppen-Nummer: Von Nr. 1 bis Nr. 16,...
Page 134: Standard"-Konfiguration Von Sender / Empfänger
7.3- «Standard»-Konfiguration von Sender / Empfänger Dieses Verfahren ermöglicht : „ Das a utomatische L öschen d er v orherigen P rogrammierungen des Senders, „ Die Speicherung des neuen auf dem Sender programmierten Identitätscodes, „ Die Programmierung des Empfängers mit der gleichen Funkfrequenz wie der Sender, „ Die Erstellung der folgenden Standardzuordnung der Sendertasten und Empfängerrelais : Sendertaste Nr.
Page 135 Empfänger ORRS und ORRA : Den Empfänger ausschalten Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Die Kurzschlussbrücken Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitches auf Position «ON» stellen ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 Empfänger ORRS und ORRA : Den Empfänger einschalten Empfänger ORRD : Weiter zum nächsten Schritt ORRA...
Page 136: Individuelle"-Konfiguration Von Sender / Empfänger
7.4- «Individuelle»-Konfiguration von Sender / Empfänger 7.4.1- Prinzip der Tasten- / Relaiszuordnung Nach erfolgreicher Programmierung des Identitätscodes auf den Sender müssen die Empfängerrelais den Sendertasten zugeordnet werden. Sender und Empfänger müssen sich auf demselben Funkkanal befinden. WICHTIG : Jedes Funktionsrelais kann höchstens folgendes «lernen» : Empfänger ORRS und ORRD : 10 verschiedene «Tastennummern + Identitätscode»...
Page 137 ORRA - Die LEDs ORRS ORRD leuchten durchgehend auf. - Der Empfänger wartet auf den Befehl des Senders zum Starten des Zuordnungsverfahrens Tasten/Relais Den Sender einschalten, falls der Sender über einen «Ein/Aus»-Taste verfügt. - Auf eine der Funktionstasten des Senders drücken und loslassen ORRA erlischt, das Programmierverfahren beginnt ORRS ORRD blinkt 1 Mal auf Der Empfänger wartet auf die Zuordnung einer Tastennummer + Identitätscode zu seinem Relais Nr.
Page 138: 2- Dual-Control Auf 1 Relais
7.4.2- Dual-Control auf 1 Relais Es ist möglich, 2 verschiedene Tasten zu programmieren, um 1 Relais zu steuern. Ein Relais ist für Öffnung verwendet und die Andere für Einschaltsperre. ► Wiederholen Sie die Prozedur 7.4.1 und an Schritt 6,um zum Beispiel Relais 1 im On/Off dual-Control zu setzen : - Auf eine der Funktionstasten des Senders drücken und loslassen erlischt, ORRA das Programmierverfahren beginnt...
Page 139: Multi-Empfänger-Auswahlmodus
7.5- Multi-Empfänger-Auswahlmodus In dieser Betriebsart können der oder die mittels des Senders anzusteuernden Empfänger ausgewählt werden. Der Multi-Empfänger-Auswahlmodus ist nur mit den OREV- oder OREL-Sendern möglich, die über mindestens 4 Funktionstaster und einen «EIN/AUS»-Taste verfügen 2 Betriebsarten stehen zur Verfügung : Multi-Empfänger-Auswahlmodus mit festem Kanal. Multi-Empfänger-Auswahlmodus mit automatischer Kanalwahl. Aktivierung des Multi-Empfänger-Auswahlmodus : B1 B2 B3 B4...
Page 140: 1- Multi-Empfänger-Auswahlmodus Mit Festem Kanal
7.5.1- Multi-Empfänger-Auswahlmodus mit festem Kanal In diesem Modus können Empfänger auf dem gleichen Funkkanal angesteuert werden. FUNKTIONSPRINZIP : Sender OREL BEISPIEL : Sender OREV B1 B2 Funkkanal Nr. 16 B3 B4 ID-Code : 157 (10011101 binär) ON(1) OFF(0) 1 2 3 4 5 6 7 8 électronique = cursor électronique...
Page 141 Empfänger ORRS und ORRA : Den Empfänger ausschalten Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Die Kurzschlussbrücken Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitches auf Position «ON» stellen ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 Empfänger ORRS und ORRA : Den Empfänger einschalten Empfänger ORRD : Weiter zum nächsten Schritt ORRA...
Page 142: 2- Multi-Empfänger-Auswahlmodus Mit Automatischer Kanalwahl
7.5.2- Multi-Empfänger-Auswahlmodus mit automatischer Kanalwahl In diesem Modus können Empfänger auf unterschiedlichen Kanälen angesteuert werden (der Sender wechselt für jede Kombination «Funktionstaste + «EIN/AUS»-Taste automatisch den Funkkanal) Er ermöglicht die Verwendung mehrerer Sender gleichzeitig. Der Sendekanal Nr. 18 wird nicht verwendet. Die Kanäle werden automatisch mit den Nummern 1 bis 17 programmiert.
Page 143 METHODE UND VERFAHREN FÜR DIE VERBINDUNGSHERSTELLUNG: Nach Wahl eines Identitätscodes (8-facher DIP-Switch) und ggf. eines Identitätscodes für den OREV-Sender werden nacheinander die Verbindungen Sender / Empfänger für jeden Empfänger hergestellt (siehe nächste Seite). Empfänger ORRS und ORRA : Den Empfänger ausschalten Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Die Kurzschlussbrücken Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitches auf Position «ON» stellen ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 Empfänger ORRS und ORRA : Den Empfänger einschalten...
Page 144: Programmierung Der Arbeitsweise Der Funktionsrelais
7.6- Programmierung der Arbeitsweise der Funktionsrelais Die Funktionsrelais funktionieren auf drei mögliche Arten : Modus 1 Modus 2 Modus 3 «Durchgehender «Durchgehender «Tippkontakt» (On/Off) Arbeitskontakt» Ruhekontakt» • Der Kontakt des • Der Kontakt des • Der Kontakt des Empfängerrelais schließt Empfängerrelais ist Empfängerrelais ist sich beim ersten Drücken geschlossen, so lange geöffnet, so lange des entsprechenden der entsprechende der entsprechende Knopfes des Senders Steuerknopf des Senders Steuerknopf des Senders und wird automatisch gedrückt gehalten wird.
Page 145 Empfänger ORRS und ORRA : Den Empfänger ausschalten. Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Der Kurzschlussbrücke zur Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitch auf Position «ON» stellen ORRS ORRA ORRD 30 31 32 33 34 35 36 37 V1 V2 V3 V1 V2 V3 Empfänger ORRS und ORRA : Den Empfänger einschalten Empfänger ORRD : Weiter zum nächsten Schritt ORRA ORRS ORRD...
Page 146 7.7- Programmierung Zwischenverriegelung entgegenwirkender Befehle Durch dieses Verfahren können gegenwirkende Befehle vermieden werden, die durch den gleichzeitigen Druck von zwei Funktionstasten des Senders ausgelöst werden können. Die von der Zwischenverriegelung betroffenen Relais werden in den «Ruhezustand» versetzt, wenn eine Zwischenverriegelung erkannt wird WICHTIG : Bei diesem Programmierverfahren wird der Jumper/ Microswitch des Empfängers benutzt. Jedes Mal wenn der Jumper kurzgeschlossen oder Microswitch auf die Position «ON» gestellt wird, werden die vorher programmierten Befehlsabläufe gelöscht.
Page 147: 1- Besonderheiten Der Funktionsweise "Tippmodus On/Off
Den Sender einschalten, falls der Sender über einen «Ein/Aus»-Taste verfügt. Gleichzeitig auf die beiden Funktionstasten des Senders drücken, der die Relais steuert, die zwischenverriegelt werden sollen. ORRA ORRS ORRD Die Kontrollleuchten blinken abwechselnd und erlöschen anschließend, der Empfänger hat die Zwischenverriegelung/den Befehlsablauf der beiden Relais gespeichert. Punkt 6 des Verfahrens wiederholen, wenn weitere Zwischenverriegelungen/ Befehlsabläufe programmiert werden sollen. Nach der Programmierung der Zwischenverriegelungen/Befehlsabläufe : Empfänger ORRS und ORRA : Den Empfänger ausschalten und der entfernen.
Page 148: Programmierung Der Frequenz
7.8- Programmierung der Frequenz Der Bediener kann lediglich den Arbeitsfrequenzkanal von Sendern ändern oder einsehen, die mit der Taste «Ein/Aus» ausgestattet sind. Bei den anderen Ausführungen (ohne «Ein/Aus»-Taste) kann der Funkkanal nicht geändert werden (Nr. 17 - 434,700 MHz). „ Die Zuordnung von Sender und Empfänger muss im Vorfeld durchgeführt worden sein. „ Das Änderungsverfahren des Funkkanals erfolgt mit dem Sender und benötigt den Einsatz der Tasten und «Ein/Aus».
Page 149 Siehe Funkfrequenztabelle (Kanäle) im Anhang H Sender ausschalten (die Kontrollleuchte des Senders ist aus). Empfänger einschalten Gleichzeitig auf die Tasten drücken und ohne loszulassen auf die «Ein/ Aus»-Taste des Senders drücken, die 3 Tasten 1 Sekunde lang gedrückt halten und anschließend loslassen. Die Kontrollleuchten des Senders leuchten, der Sender erwartet die Wahl des Programmiermodus (die Wartestellung dauert 4 Sekunden. Darüber hinaus schaltet sich der Sender ab.). Zum Aufrufen des Modus «Funkkanal ändern» auf die Taste drücken. Die Kontrollleuchten geben nun die Nummer des derzeitig vom Sender benutzten Funkkanals an.
Page 150: 1- Arbeitsfunkkanal Des Empfängers Lesen
7.8.1- Arbeitsfunkkanal des Empfängers lesen „ Das Ablesen des Funkkanals des Empfängers erfolgt am Empfänger durch die Brücken / Microswitch ORRA die Kontrollleuchten ORRS ORRD Siehe Funkfrequenztabelle (Kanäle) im Anhang H Empfänger ORRS und ORRA : Den Empfänger ausschalten Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Die Kurzschlussbrücken Herstellung der Brücke einsetzen. Empfänger ORRD : Microswitches auf Position «ON»...
Page 151: Änderung Der Sendeleistung
7.9- Änderung der Sendeleistung Die Anpassung bzw. Begrenzung der Sendeleistung an die gewünschte Anwendung oder Betriebsdauer unterliegt der Verantwortung des Benutzers Die mittlere Reichweite in freiem Feld hängt von den Umgebungsbedingungen, der Empfangsantenne, der Ausrichtung des Senders ab, entspricht jedoch ungefähr dem unten angegeben Verhältnis : Funkleistung Mittlere Reichweite Stufe 5 200 m Stufe 4 150 m Stufe 3 100 m...
Page 152: Programmierung Der Zeitschaltung Der "Standby"-Funktion
7.10- Programmierung der Zeitschaltung der «Standby»- Funktion Der Bediener kann lediglich der Verzögerungsdauer der «Standby»-Funktion von Sendern ändern oder einsehen, die mit der Taste «Ein/Aus» ausgestattet sind. „ Das Änderungsverfahren dieser Dauer erfolgt mit dem Sender durch den Einsatz der Tasten und «Ein/Aus».
Page 153: Empfängerparameter Löschen
7.11- Empfängerparameter löschen Dieses Verfahren bewirkt folgendes : • Löschen aller Zuordnungen von Sendern/Empfängern, • Löschen aller programmierten Zwischenverriegelungen, • Einsetzen der Funktionsweise «Durchgehender Arbeitskontakt» als Standardfunktionsweise. Einzig die Einstellung des Funkkanals wird beibehalten. „ Das Löschverfahren der Empfängerparameter erfolgt mit dem Empfänger und die Jumper oder Microswitch Empfänger ORRS und ORRA : Den Empfänger ausschalten Empfänger ORRD : Der Empfänger kann während des gesamten Verfahrens eingeschaltet bleiben. Empfänger ORRS und ORRA : Die Kurzschlussbrücken zur Herstellung der Brücke einsetzen.
Page 154: Löschen Der Orev Sender-Parameter
7.12- Löschen der OREV Sender-Parameter Durch dieses Verfahren wird die (bei Lieferung standardmäßige) «Werkseinstellung» des OREV-Senders wieder hergestellt. Diese Konfiguration hat die folgenden Merkmale : • Identitätscode-Gruppe Nr. 1, • Sendeleistungsstufe 3, • Betriebsart «Normal», • Funkkanal Nr. 17, • Dauer der «Standby»-Zeitschaltung 4 Minuten. „ Die Parameter des OREV-Senders werden mit der internen Taste S1 des Senders gelöscht. B1 B2 B3 B4 électronique Das Gehäuse des OREV-Senders öffnen. Taste S1 drücken und ungefähr 10 Sekunden gedrückt halten.
Page 155: Einrichtungs- Und Benutzungsempfehlungen
8 - Einrichtungs- und Benutzungsempfehlungen Die Erfahrung hat gezeigt, daß das Betriebsergebnis einzig von einer sorgfältigen Installation abhängt : - Entstörung, - Auswahl der Betriebsfrequenz, - Relaisfunktionsweise «Durchgehend NC oder NO», - Mindest- und Höchststrom der Relaisausgänge, - Hilfestellung bei der Steuerung von Bewegungen, - Position von Empfänger und Antenne, - Sorgfältige Verkabelung des Empfängers und der zugeordneten Systeme, - Schutz der elektrischen Stromversorgung.
Page 156: Auswahl Der Betriebsfrequenz
8.2- Auswahl der Betriebsfrequenz Für eine einwandfreie Betriebsqualität ist es wichtig sicherzugehen, dass der benutzte Funkkanal in der gesamten Zone, innerhalb derer die Ausrüstung gesteuert wird, frei ist. Wenn mehrere Funkfernsteuerungen auf dem gleichen Standort betrieben werden, müssen Frequenzen benutzt werden, die mindestens zwei Kanäle auseinander liegen (z.B.: 5, 7, 9). Gegebenfalls muss ein Frequenzplan aufgestellt werden, auf dem die einzelnen gesteuerten Ausrüstungen und deren Betriebsfrequenz aufgeführt werden.. 8.3- Relaisfunktionsweise «Durchgehend NC oder NO» Beim Betrieb eines Produkts im durchgehenden Modus mit dauerhaftem Druck auf die Steuertasten und Bewegungen des Bedieners kann die Übertragung manchmal aufgrund der Streuung und Verbreitung der...
Page 157: Position Von Empfänger Und Antenne
8.6- Position von Empfänger und Antenne Die ORRS - ORRA Empfänger müssen so nah wie möglich am Steuerschaltschrank und vor Stößen und Witterung geschützt angebracht werden. Falsch Falsch Metallschrank Metallschrank Im Allgemeinen : „ Da UHF Wellen keine Metallwände durchqueren, darf die Antenne nicht an abgeschirmten Orten aufgestellt werden (Metallschrank, Mauer aus Stahlbeton, Metalldach oder -wand. usw.). „ egliches Hindernis zwischen Sender und Antenne verringert die Reichweite. „...
Page 158 Werden diese Bedingungen nicht eingehalten (ORRD Empfänger im Schaltschrank angebracht), muss eine Außenantenne mit Verlängerung (BNC Stecker) verwendet werden, die getrennt gesteuert werden können, Siehe Kapitel Zubehör Empfänger ORR. Bei den ORRS und ORRA Empfängern muss für den Einsatz einer Außenantenne der abnehmbare Antennensatz mit der Artikelnummer : OWR01 erworben und angebracht werden. Siehe Installation des Satzes Anhang Installationsart des Empfängers mit Empfehlungen für Antennenverlängerungen...
Page 159: Verkabelung Der Produkte
8.7- Verkabelung der Produkte 8.7.1- Empfehlungen über die Kabelverlegung Um jegliche Stromschlagrisiken zu vermeiden, das Empfängergehäuse nicht öffnen, solange es eingeschaltet ist. „ Verwenden Sie Bedienteile mit integrierter Entstörung. „ Kabel unterschiedlicher Klassen nicht nebeneinander legen. „ Einen Mindestabstand (20 cm) zwischen den unterschiedlichen Klassen einhalten : Klasse 1 : Funk, Antennenkabel (Antennenverlängerung), Klasse 2 : Stromnetz für Energieversorgung der einzelnen Gehäuse, Klasse 3 : Leistungssteuerung der Motoren, Regler, etc...
Page 160: Pflege
9 - Pflege SCHALTEN SIE VOR JEGLICHEM WARTUNGSEINGRIFF DIE STROMVERSORGUNG DES GESTEUERTEN SYSTEMS AB. Wartung des Senders ORE : - Das Sendergehäuse darf nicht geöffnet werden. außer bei Änderung des Identitätscodes oder Austausch der Batterien. In diesem Fall das Sendergehäuse an einem sauberen, trockenen und staubfreien Ort öffnen. - Wenn eine der Funktionstasten oder die Dichtung des Sendergehäuses beschädigt ist, darf der ORE bis zum Austausch dieser Dichtigkeitsteile nicht mehr benutzt werden.
Page 161 Wartung des Empfängers ORR : Überprüfen Sie folgende Punkte : - Die Verkabelung des Empfängers mit dem Stromkreis der Maschine. - Die Manöverrelaiskontakte. - Ordnungsgemässer Zustand und Position der Deckeldichtung, - Zustand der Deckeldichtung, Sitz der Schrauben und PG- Verschraubungen (ORRS und ORRA) sowie Antennendichtigkeit. - Wenn das Zubehör OWR01 (externer Antennenstecker BNC) benutzt wird, Anschluss der Antenne prüfen und Antenne auf Sauberkeit und Oxidation prüfen. - Den Empfänger reinigen und dabei alle Fremdkörper entfernen. Nur nicht aggressive Reinigungsmittel auf Seifengrundlage benutzen. Orion - 324501J - 161 -...
Page 162: Recycling Und Abfallentsorgung
10 - Recycling und Abfallentsorgung Wenn dieses Gerät entsorgt werden muss, darf es nicht in einer beliebig weggeworfen werden. Es kann kostenlos den von den örtlichen Behörden eingerichteten spezifischen Sammelstellen oder den Geräterecycling übernehmenden Händlern zugeführt werden. Die Sortierung des elektronischen Abfalls vermeidet negative Auswirkungen auf die Umwelt, die bei einer unsachgemässen Entsorgung enstehen können und ermöglicht die Aufarbeitung der Bestandteile, wodurch bedeutende Einsparungen von Energie und Ressourcen erzielt werden können.
Page 163: Garantie
11 - Garantie Alle unsere Geräte stehen unter 2-jähriger Garantie ab dem auf dem Produkt angegebenen Fertigungsdatum, Verschleissteile ausgenommen. Die Reparatur, Änderung oder der Austausch eines Produkts während des Garantiezeitraums hat keine verlängernde Wirkung auf den Garantiezeitraum. Einschränkungen : • Transportschäden; • Schäden, die am Gerät durch unsachgemäße Handhabung oder Nichtbeachtung der Anschlußpläne bei der Inbetriebnahme verursacht werden. • Schäden, die aufgrund mangelnder Aufmerksamkeit oder Wartung, infolge einer Nutzung, die nicht den Spezifikationen der technischen Beschreibung entspricht, und im weitesten...
Page 164 Orion - 324501J - 164 -...
Page 165: Annexes
• Annexes • Appendix • Anhang Orion - 324501J - 165 -...
Page 166: A - Emetteurs Ore : Vues Détaillées
A - Emetteurs ORE : vues détaillées A - Transmitters ORE : detailed views A - Detaillierte Sicht des Senders ORE Face avant / Front view / Vorderseite ORET / OREI / OREV OREL OREL électronique électronique électronique Vue interne / Internal view / Interne ORET / OREI / OREV OREL Français...
Page 167: B - Raccordement Alimentation Récepteur
B - Raccordement alimentation récepteur B - Receiver power supply connection B - Anschluss der Stromversorgung ORR ORRD22L1C 12/24 VDC - 24 VAC ORRD ORRS••L1F ORRS••L1T 48 VAC 115 VAC 24 VAC ORRS••L1U ORRS 24 VDC 230 VAC 12 VDC ORRA•2L1A ORRA•2L1B 115 VAC...
Page 168: C - Vues Détaillées Des Récepteurs
C - Vues détaillées des récepteurs C - Receivers ORR : detailed views C - Detaillierte Innenansicht des Empfängers ORRS ORRD ORRA V1 V3 V2 Orion - 324501J - 168 -...
Page 169 Français Borniers des récepteurs ORRS et ORRA ORRS and ORRA receiver terminal strips ORRS und ORRA Anschlussklemmen A- Presse étoupe «Alimentation + Commande» Numéro de borne Fonction A1- Presse étoupe «Commande» Terminal number Function A2- Bouchon, passage facultatif «Alimentation» Anschlussnummer Funktion B- Voyants : Alimentation (1) V1= Voyant vert «Alimentation» 1 - 2 - 3 Power supply (1) V2= Voyant rouge «Programmation»...
Page 170: D - Dimensions
D - Dimensions D - Dimensions D - Abmessungen ORET OREI Clip Clip OWE10 OWE10 électronique électronique 22.5 OREV ORCL Clip OWE10 électronique électronique 29.5 OREL Clip OWE10 (1) = Filerie et accumulateurs présents uniquement dans les kits supports chargeurs ORCL1, ORCLU et ORCLW Wires and accumulators supplied only with charger support ORCL1, ORCLU and ORCLW K a b e l u n d A k k u m u l a t o r e n i n d e n K i t s Ladehalterung ORCL1, ORCLU und ORCLW...
Page 171 ORRA ORRS 2xØ4 4xØ4 électronique ORRD électronique 17,5 OWE01 Support émetteur Transmitter support Träger für Sender Antennes débrochables BNC BNC Plug-in antennas BNC Abnehmbare Antenne (ORRD / ORRA&ORRS + kit OWR01) VUB084 1/4 ~ Ø3 VUB086 1/2 ~ Orion - 324501J - 171 -...
Page 172: E - Owr01 : Kit Antenne Externe
E - OWR01 : Kit antenne externe E - OWR01 : External antenna kit E - OWR01 : Abnehmbare Antenne BNC Kit OWR01 Récepteur / Receiver / Empfänger Récepteur / Receiver / Empfänger ORRA ORRS 30 31 32 33 34 35 36 37 ...
Page 173: F - Owr03 : Kit Antenne Interne
F - OWR03 : Kit antenne interne F - OWR03 : Internal antenna kit F - OWR03 : Inneres Antenne Kit OWR03 Récepteur / Receiver / Empfänger Récepteur / Receiver / Empfänger ORRS ORRA 30 31 32 33 34 35 36 37 ...
Page 174: G - Owe10 : Clip D'accrochage
G - OWE10 : Clip d’accrochage G - OWE10 : Carrying clip G - OWE10 : Trageclip OREL OREI / ORET / OREV OWE10 OREV OREV  ORET OREI OREV (vue extérieur couvercle) (external cover view) (Aussenansicht Deckel) OREV OREV  ORET OREI OREV OREV OREV ORET ...
Page 175: H - Liste Des Canaux Radio Disponibles
H - Liste des canaux radio disponibles H - List of available radio frequencies H - Liste der verfügbaren Frequenzen RAPPEL Le canal radio des émetteurs et récepteurs Orion peut être modifié uniquement avec des émetteurs équipés du bouton «marche/arrêt». Si plusieurs radiocommandes travaillent sur le même site, il convient d’utiliser des fréquences radio différentes espacées d’au moins 2 canaux (par exemple canaux 5, 7, 9,. ….). Bande 434 Mhz, intervalle entre canaux adjacents : 0,100MHz REMINDER...
Page 176 ZAC la Bâtie, rue Champrond F38334 SAINT ISMIER cedex Tel : +33 (0)4 76 41 44 00 www.jay-electronique.com...

This manual is also suitable for:

Orel Orrs Orra Orev Orrd

Conductix-Wampfler Orion Series Installation And User Technical Manual

Français

English

Deutsch

Available languages

Quick Links

Chapters

Need help?

Questions and answers

Related Manuals for Conductix-Wampfler Orion Series

Summary of Contents for Conductix-Wampfler Orion Series

This manual is also suitable for:

Table of Contents
